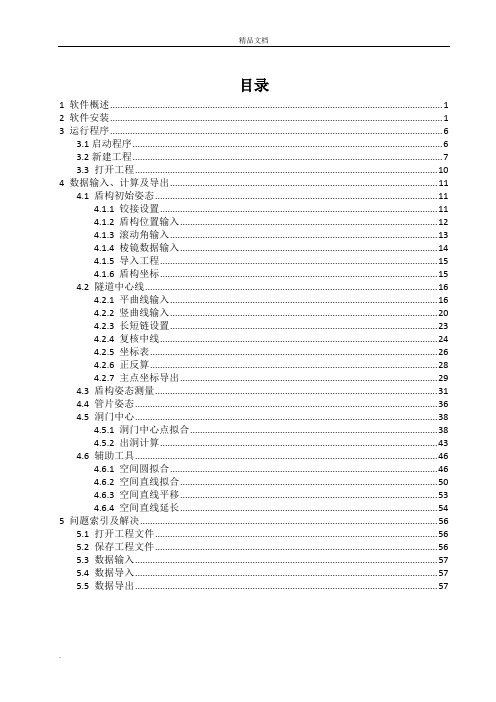

目录1 软件概述 (1)2 软件安装 (1)3 运行程序 (6)3.1启动程序 (6)3.2新建工程 (7)3.3 打开工程 (10)4 数据输入、计算及导出 (12)4.1 盾构初始姿态 (12)4.1.1 铰接设置 (12)4.1.2 盾构位置输入 (13)4.1.3 滚动角输入 (14)4.1.4 棱镜数据输入 (15)4.1.5 导入工程 (16)4.1.6 盾构坐标 (16)4.2 隧道中心线 (17)4.2.1 平曲线输入 (18)4.2.2 竖曲线输入 (21)4.2.3 长短链设置 (24)4.2.4 复核中线 (25)4.2.5 坐标表 (27)4.2.6 正反算 (29)4.2.7 主点坐标导出 (31)4.3 盾构姿态测量 (32)4.4 管片姿态 (37)4.5 洞门中心 (40)4.5.1 洞门中心点拟合 (40)4.5.2 出洞计算 (44)4.6 辅助工具 (48)4.6.1 空间圆拟合 (48)4.6.2 空间直线拟合 (51)4.6.3 空间直线平移 (54)4.6.4 空间直线延长 (56)5 问题索引及解决 (57)5.1 打开工程文件 (57)5.2 保存工程文件 (57)5.3 数据输入 (58)5.4 数据导入 (58)5.5 数据导出 (58)推荐精选1 软件概述隧道精灵软件是由上海米度测量技术有限公司自主开发,应用于盾构施工过程的测量数据处理软件。
软件具有盾构初始姿态、盾构中心线、盾构姿态计算、管片偏差计算、预留洞门、空间圆和直线拟合计算等隧道测量工作中日常的数据处理功能,软件具有模型科学,操作界面简捷,数据处理快,计算精度高等特点,使得测量人员能够轻松掌握隧道测量技术,并且可以实时得到准确的测量结果,极大的提高了数据处理效率。
软件安装、运行以在Win7平台的操作为例。
2 软件安装2.1双击隧道精灵图标如图2-1所示,即运行安装程序。
图2-1安装软件图标2.2右键单击隧道精灵图标出现如图2-2所示,选择打开,即运行安装程序。
图2-2 软件安装2.3 安装向导首先提示选择安装语言,如图2-3所示,可选择英语和中文,点击【确定】。
图2-3 选择安装语言2.4 运行程序如图2-4所示,单击安装向导的【下一步】,开始程序安装。
图2-4 安装程序2.5 选择安装目录,如图2-5所示,默认安装路径为:”C:\Program Files (x86)\TunnelOffice”,可通过“浏览”按钮选择自定义的安装路径。
图2-5 选择安装目录2.6 程序默认在开始菜单栏创建快捷方式,如图2-6所示。
图2-6 开始菜单栏创建快捷方式2.7选择是否创建桌面快捷方式,如图2-7所示。
图2-7 创建桌面快捷方式2.8已设置的安装信息如图2-8所示,确认无误后,单击【安装】,程序将开始安装到电脑;如需修改前面的设置信息,点击【上一步】修改。
图2-8已设置的安装信息2-9 安装过程中显示开始安装的进度,如图2-9所示。
图2-9安装进度2-10 程序安装完成后如图2-10所示,单击完成。
图2-10 安装完成2.11 隧道精灵在电脑上安装完毕,,且在桌面和开始菜单中生成快捷方式,如图2-11所示。
图2-11 快捷方式3 运行程序3.1启动程序3.1.1 PC版程序运行前需先插上加密狗,否则程序会出现如图3-1所示的错误提示信息。
图3-1 错误提示3.1.2 PC版本插上加密狗后,点击桌面快捷图标或从系统的开始程序里启动程序,如图3-2所示;工业平板电脑版本点击图标即可运行。
图3-2 程序启动方式3.1.3 运行程序主界面,如图3-3所示。
图3-3 程序主界面3.2新建工程3.2.1 选择菜单栏【项目】的子菜单【新建】,弹出窗体,如图3-4所示。
图3-4 新建工程注释1:软件默认保存文件的地址为安装目录下的“TunnelOffice”文件夹下。
3.2.2 单击文件路径后面的图标,选择新建工程文件中保存路径,输入需要保存的文件名称,如图3-5所示,点击【保存】。
图3-5 新建工程保存3.2.3 点击【确定】后进入程序主界面,如图3-6所示。
图3-6 保存后软件主界面3.2.4 进入主程序主界面后,点击菜单栏【项目】的子菜单【保存】,将输入的数据保存到工程文件,弹出保存成功的提示信息后确定,如图3-7所示。
注释1:在输入【初始姿态数据】和【中线数据】过程中,请及时点击【保存】,将已输入的数据存入数据库;注释2:程序在操作中仅保存初始姿态数据和设计中线数据,其他数据在输入或计算完毕后宜选择【导出】功能保存。
3.3 打开工程3.3.1 当需打开已有的工程文件时,进入软件主界面,选择菜单栏【项目】下的子菜单【打开】,如图3-8所示。
图3-8 打开工程3.3.2 选择已有的工程文件,然后点击【打开】,或双击文件名直接打开已有的工程文件,完成后会出现文件打开是否成功的提示窗口,如图3-9所示。
3.3.3 单击提示信息的【确定】按钮,进入程序主界面,如图3-10所示。
图3-10 打开工程后主界面4 数据输入、计算及导出4.1 盾构初始姿态4.1.1 铰接设置(1)单击左侧导航菜单的【盾构初始姿态】图标,在窗口上侧的工具条中点击【铰接设置】,打开铰接设置窗体,如图4-1所示。
图4-1 铰接设置注释1:默认铰接类型是无铰接,如果是被动铰接和主动铰接,需输入铰接至切口、铰接至盾尾的距离、油缸直径,以及四个油缸行程,默认油缸行程全为0。
(2)以主动铰接为例,设置的参数如图4-2所示。
图4-2 主动铰接设置(3)退出窗体后进入主界面。
4.1.2 盾构位置输入在窗口右侧的【盾构位置】表中输入实测的盾首、盾尾中心的三维坐标(即盾构机中心轴线的盾首、盾尾三维坐标)。
将盾首、盾尾坐标输入后,程序将绘制盾构机的空间位置,如图4-3所示。
图4-3 盾构位置注释1:如果是主动铰接,且铰接行程不,全为0,那么盾首坐标应该是加入铰接之后的坐标;同理如果是被动铰接,且铰接行程不全为0,那么盾尾坐标应该是加入铰接之后的坐标。
4.1.3 滚动角输入在【盾构姿态数据】表中输入实测的盾构机滚动角(面对掘进方向,顺时针转动为正,逆时针转动为负),可选择在转动行任意一列输入实测数据,程序会自动计算并显示其它栏的数值;俯仰角和方位角不用输入,程序将根据盾首、盾尾高程自动计算出俯仰角和方位角并显示在表格中(面对掘进方向,俯仰角为正表示抬头,为负表示扎头),如图4-4所示。
图4-4 滚动角设置4.1.4 棱镜数据输入在【棱镜坐标】坐标表中输入棱镜的编号、三维坐标,输入高程后按回车键,软件将立即绘出该棱镜(后面称参考点)相对于盾构机的位置,如图4-5所示;单击表格末行任意列,程序将自动添加一行;当需删除或插入行时,将鼠标放在需要删除或插入的行,鼠标右键单击,选择对应的菜单选项,如图4-6所示。
图4-5 棱镜数据输入图4-6表格右键功能注释1:盾构机内姿态参考点设置的数量不宜小于三个,且不应位于用同一条直线上,最好多设置两个备用点,以便用于检核。
注释2:盾构机初始姿态数据测量可采用施工坐标系测量,也可采用独立坐标系测量,只要盾首、盾尾和盾构机内参考点坐标在同一坐标系下测量的即可。
注释3:当输入完盾构初始姿态的所有参数后,应及时点击【保存】,将数据保存至数据库。
4.1.5 导入工程当需要打开已有的盾构初始姿态数据文件时,可单击【导入】,选择已保存的工程数据文件,打开文件即可导入;或双击文件名直接打开导(在 3.3中已介绍)。
4.1.6 盾构坐标当需要输入盾构机坐标系下的棱镜参考点相对于盾构机轴线的坐标数据时,可单击工具条中【盾构坐标】,弹出如图4-7所示;单击【导出】可将坐标存储至xls格式文件中。
图4-7 盾构坐标导出4.2 隧道中心线单击窗口左侧导航菜单下的【盾构中心线】,打开如图4-8所示窗体。
图4-8 隧道中心线界面4.2.1 平曲线输入4.2.1.1 鼠标单击【平曲线】选项卡,如图4-9所示,在平曲线起点数据表格中,分别输入起点里程、北坐标X、东坐标Y、方位角(起点切线方向)。
图4-9 平曲线输入注释1:输入的平曲线的起点数据应大于区间隧道的结构长度,宜包含盾构进出洞竖井位置。
注释2:起点如在直线上,直接输入该段直线的起点里程、坐标和方位。
注释3:如起点在曲线上,需输入曲线主要素点的里程、坐标、切线方位角。
注释4:起算数据的起始方位为起点处的切线方位角,按度分秒输入。
注释5:在平曲线数据表格中,输入的线形长度均为设计线路中线的真实长度,不考虑曲线段隧道中线的缩短量。
注释6:当线路里程标注上有长链或短链时,按实际长度输入线段长度,不考虑里程差。
注释7:不论隧道是沿着小里程向大里程方向掘进,还是大里程向小里程方向掘进,平曲线和竖曲线输入时均按照起点里程是小里程,终点里程是大里程,且没有负里程的原则。
(此处与以往的隧道精灵有所区别)4.2.1.2 输入起点数据后,在平曲线数据表中选择线元类型,再输入已知线元的长度,每输入一段线形,在示意图区域将自动绘制出平曲线示意图,如图4-10所示。
图4-10 平曲线数据4.2.1.3 当输入完整条设计线路的线形后,平曲线界面如图4-11所示。
图4-11 平曲线要素4.2.1.4 平面偏移输入在地铁盾构隧道中,有线路中线和隧道中线的区分,线路中线就是设计图纸中的线路,线路中线中对于圆曲线或缓和曲线等曲线段,利用微积分思想将曲线分成无穷段,就可以得到一条光滑的曲线,但是施工时不可能将曲线段分成无穷段,一般是分成有限段,尽可能地使实际的线路贴近设计中线,这样就导致隧道实际行进的路线与设计中线有一定偏差。
(1)平曲线中输入的数据实际上是线路中线,在计算隧道中心坐标时,需要输入隧道中线相对于线路中线的偏移量;鼠标单击【平面偏移】选项卡,在数据栏中输入曲线主要素点原始里程和对应的偏移值,在输入完一段曲线的偏移量数据后,程序会绘制出示意图,如图4-12所示。
图4-12 平面偏移整体示意图(2)选择表格的某一行在右侧会绘制该段曲线的隧道中线和线路中线,直观地显示两者地偏差。
如图4-13所示。
图4-13 平面偏移偏差示意图注释1:表格中的连续里程对应的就是线路中线的线段实际里程长度,设计里程是在连续里程中加入长短链之后的里程,无长短链设置时显示的就是连续里程。
注释2:偏差值输入时,曲线左转为“—”(负),右转为“+”(正)。
注释3:右侧偏差示意图中蓝色线条是设计中线,红色线条是隧道中线。
注释4:表格中序号为奇数的行,偏移值应输入终点的偏移值;序号为偶数的行,偏移值应输入起点的偏移值。
4.2.2 竖曲线输入4.2.2.1 鼠标单击【竖曲线】选项卡,在竖曲线起点数据表格中,起点数据分别输入起点里程、起点隧道中心高程、起点坡度,如图4-14所示。
