物理串联并联知识归纳总结一、引言在物理学中，串联和并联是两个基本的电路连接方式。
串联是指将两个或多个电器元件依次连接在一起，而并联则是指将电器元件的端点相连接。
本文将对物理串联和并联的概念、特点以及应用进行总结和归纳。
二、串联电路1. 概念串联电路是指将电器元件依次连接在一起，电流只能沿着一个路径流动。
在串联电路中，电流的大小保持不变，而电压则根据电器元件的阻抗分配。
2. 特点- 电流相同：在串联电路中，通过每个元件的电流相同，因为电流只能沿着一个路径流动，不会分支。
- 电压分配：根据欧姆定律，电压在串联电路中按照元件的电阻比例分配。
较高电阻的元件将承受较高的电压，反之亦然。
- 总电压等于电压之和：在串联电路中，总电压等于每个元件电压之和。
3. 应用- 串联电路常见于电池组中，例如将多个电池串联以增加电压。
- 家用电路中的灯泡、电视等电器设备通常也是串联接线。
三、并联电路1. 概念并联电路是指将电器元件的端点连接在一起，使得电流可以分支流动，每个元件之间具有相同电压。
2. 特点- 电压相同：在并联电路中，通过每个元件的电压相同，因为元件之间的端点相连接。
- 电流分配：根据欧姆定律，电流在并联电路中按照元件的电阻逆比分配。
较低电阻的元件将承受较大的电流，反之亦然。
- 总电流等于电流之和：在并联电路中，总电流等于每个元件电流之和。
3. 应用- 并联电路常见于家用电路中，例如在房间中的多个插座，它们是并联连接的。
- 并联电路也常用于电子设备的电源管理中，如手机充电器的多路输出。
四、串并联电路的比较1. 串联电路的特点：- 电流相同，电压分配；- 总电压等于电压之和。
2. 并联电路的特点：- 电压相同，电流分配；- 总电流等于电流之和。
3. 组合应用：在实际电路设计中，可以结合串联和并联的方式构建复杂的电路。
例如，房间内的插座可以看作是并联电路，而多个插座之间通过串联连接至总电源，实现了电能的供给和电路的灵活运用。
串联和并联知识点在我们学习电学的过程中，串联和并联是两个非常基础且重要的概念。
无论是日常生活中的电路应用，还是复杂的电子设备，都离不开串联和并联的组合。
接下来，让我们一起深入了解一下串联和并联的相关知识。
首先，我们来看看串联电路。
串联电路就像是一串糖葫芦，各个元件沿着一条线路依次连接，电流只有一条路径可以通过。
在串联电路中，通过每个元件的电流大小是相同的。
比如说，我们把几个小灯泡串联起来，那么通过每个小灯泡的电流都是一样的。
串联电路还有一个特点，就是电路中总电阻等于各个电阻之和。
假设我们有三个电阻分别是 R1、R2 和 R3 串联在一起，那么总电阻 R 总＝ R1 ＋ R2 ＋ R3 。
这就好比是一条道路上有几个狭窄的路段，道路的总阻力就等于各个狭窄路段阻力的总和。
在串联电路中，各个元件所分担的电压与它们的电阻成正比。
电阻越大，所分担的电压就越大。
举个例子，如果一个串联电路中有两个电阻，R1 是 2 欧姆，R2 是 3 欧姆，电源电压是 5 伏，那么根据串联电路的分压规律，R1 两端的电压就是 2 伏，R2 两端的电压就是 3 伏。
串联电路在实际生活中也有不少应用。
比如节日里装饰用的小彩灯，通常就是串联在一起的。
当其中一个小彩灯灯丝烧断了，整个电路就会断开，所有的小彩灯都会熄灭。
接下来，我们再了解一下并联电路。
并联电路就像是一棵树的树枝，各个元件的两端分别连接在一起，电流有多条路径可以通过。
在并联电路中，各个支路的电压是相等的。
比如说，我们把几个小灯泡并联起来，每个小灯泡两端的电压都等于电源电压。
并联电路的总电阻的倒数等于各个电阻倒数之和。
如果还是有三个电阻 R1、R2 和 R3 并联，那么总电阻的倒数 1/R 总＝ 1/R1 ＋ 1/R2 ＋1/R3 。
这有点像几条不同宽窄的道路并行，它们共同承担流量，总阻力的倒数等于各条道路阻力倒数之和。
在并联电路中，通过各个支路的电流与它们的电阻成反比。
电阻越小，通过的电流就越大。
初中物理串联电路与并联电路知识点总结初中物理串联电路与并联电路知识点1、串联电路：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径; ②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作; ③只需一个开关就能控制整个电路。
串联电路的特点：1、串联电路中电流处处相等。
I=I1=I2 2、串联电路中的总电阻等于各电阻之和。
R=R1+R2 3、串联电路中的总电压等于各电阻两端电压之和。
U=U1+U2 4、串联电路中各电阻两端的电压之比等于电阻之比。
U/R=U1/R1=U2/R2 5、串联电路中各电阻的功率之比等于电阻之比。
P/R=P1/R1=P2/R2电流在分支前和合并后所经过的路径叫做干路;分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的`路径，有干路、支路之分; ②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路; ③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
1、把电路中的元件并列地接到电路中的两点间。
即若干二端电路元件共同跨接在一对节点之间的连接方式。
这样连成的总体称为并联组合。
其特点是：①组合中的元件具有相同的电压;②流入组合端点的电流等于流过几个元件的电流之和;③线性时不变电阻元件并联时，并联组合等效于一个电阻元件，其电导等于各并联电阻的电导之和，称为并联组合的等效电导，其倒数称为等效电阻;④几个初始条件为零的线性时不变电容元件并联时的'等效电容为;⑤几个初始条件为零的线性时不变电感元件并联时的等效电为;⑥正弦稳态下，几个复数导纳的并联组合的等效导纳为，式中Yk是并联组合中第k个导纳。
并联电路电阻大小的计算公式为1/R=1/R1+1/R2+1/R3+…… (R1、R2、R3……表示各支路电阻大小);若只有两个电阻并联，则有计算公式:R=R1XR2/R1+R2(此公式只能用于两个电阻并联，多个电阻并联只能用上一个公式)。
电路中的串联与并联知识点总结电路中的串联与并联是电路连接方式的两种基本形式，它们在电路设计和应用中起着非常重要的作用。
本文将对电路中的串联与并联进行知识点总结，旨在帮助读者更好地理解和应用这两种连接方式。
1. 串联连接的特点串联连接是指将电路的各个元件按照顺序连接起来，电流在各个元件之间只有一条路径。
当电流从一个元件流过后，会继续流向下一个元件，如此循环，直到流过所有元件。
串联连接的特点有以下几点：- 电流相同：在串联电路中，电流在各个元件之间是相同的，因为只有一条路径供电流流动。
这意味着电流一经确定，整个串联电路中的电流大小都是一样的。
- 电压分配：串联电路中的电压会分配给各个元件，按照各个元件的电阻大小来分配。
较大的电阻会消耗更多的电压，较小的电阻则消耗较少的电压。
- 总电压等于各个元件电压之和：在串联电路中，总电压等于各个元件电压之和。
即V总= V1 + V2 + V3 + … + Vn。
2. 并联连接的特点并联连接是指将电路的各个元件同时连接在一起，它们之间有多个分支路径供电流流动。
当电流进入并联电路后，会分流到不同的元件中，然后再汇总流出。
并联连接的特点有以下几点：- 电压相同：在并联电路中，各个元件之间的电压是相同的，因为它们共享相同的分支电压。
- 电流分配：并联电路中的电流会根据各个元件的电阻大小进行分配。
较小的电阻将吸收更多的电流，较大的电阻则吸收较少的电流。
- 总电流等于各个元件电流之和：在并联电路中，总电流等于各个元件电流之和。
即I总= I1 + I2 + I3 + … + In。
3. 串联与并联的应用串联与并联的连接方式在电路设计和应用中都有着广泛的应用。
串联连接多用于以下情况：- 分压电路：通过将电阻串联来实现电压的分压。
比如，手机充电器中使用的分压电路。
- 级联放大电路：通过将多个放大器按照串联连接的方式，实现电路的放大功能。
而并联连接多用于以下情况：- 平行电路：多个电器同时接入电源，共享电压。

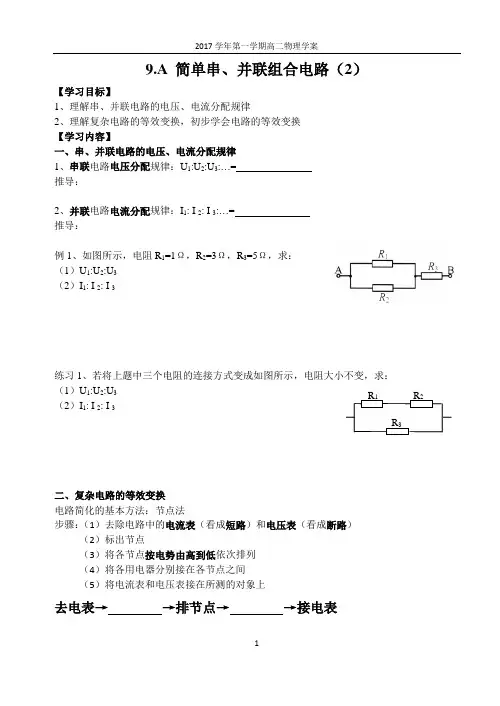

9.A 简单串、并联组合电路（2）
【学习目标】
1、理解串、并联电路的电压、电流分配规律
2、理解复杂电路的等效变换，初步学会电路的等效变换
【学习内容】
一、串、并联电路的电压、电流分配规律
1、串联电路电压分配规律：U 1:U 2:U 3:…=
推导：
2、并联电路电流分配规律：I 1: I 2: I 3:…=
推导：
例1、如图所示，电阻R 1=1Ω，R 2=3Ω，R 3=5Ω，求：
（1）U 1:U 2:U 3
（2）I 1: I 2: I 3
练习1、若将上题中三个电阻的连接方式变成如图所示，电阻大小不变，求：
（1）U 1:U 2:U 3 （2）I 1: I 2: I 3
二、复杂电路的等效变换
电路简化的基本方法：节点法
步骤：（1）去除电路中的电流表（看成短路）和电压表（看成断路）
（2）标出节点
（3）将各节点按电势由高到低依次排列
（4）将各用电器分别接在各节点之间
（5）将电流表和电压表接在所测的对象上
去电表→ →排节点→ →接电表
例2、请将下面的电路进行简化
练习2、请将下面的电路进行简化
练习3、若将上题中的电压表和电流表位置互换，请画出新的等效电路。
R 1
R 2 -。
