变电检修工-中级工复习题及参考答案一、单选题（共45题，每题1分，共45分）1.避雷器的带电测试需要采集什么电气量（）。

A、电压和电流B、二次谐波C、电压D、电流正确答案：A2.主回路电阻测量时，现场具备安全可靠的独立检测电源，禁止从（）设备上接取检测电源；A、临近间隔B、热备用C、运行D、冷备用正确答案：C3.要求真空断路器触头材料要有导电好、导热好、耐弧性好、机械强度高、加工方便等特点外，还应有（）的特点。

A、硬度低B、含气量高C、硬度高D、含气量低正确答案：D4.SF6密度表（继电器）校验试验中，SF6密度表（继电器）的接点设定值切换差≤4.0包括以下（）。

A、准确度等级为1.6级压力低报警点、闭锁点的SF6密度表（继电器）B、准确度等级为1.6级超压报警点的SF6密度表（继电器）C、准确度等级为1.0级压力低报警点、闭锁点的SF6密度表（继电器）D、准确度等级为2.5级超压报警点的SF6密度表（继电器）正确答案：D5.下列哪一项不是隔离开关的作用（）。

A、断开短路电流B、倒闸操作C、隔离电源D、分合小电流正确答案：A6.机械传动中，( )传动的效率高。

A、摩擦轮传动B、带传动C、液压传动D、齿轮传动正确答案：D7.并联电路的总电阻的倒数等于参加并联的各个电阻的( )。

A、倒数之和再取倒数B、代数和C、积D、倒数之和正确答案：D8.组合电器室应装设强力通风装置，排风机电源开关应设置在（）。

A、门内B、交流室C、主控室D、门外正确答案：D9.弹簧操动机构禁止（）。

合闸弹簧储能完毕后，行程开关应能立即将电动机电源切除。

A、空分闸B、合闸C、过储能D、空合闸正确答案：D10.下列哪个是表示断路器机械性能的参数（）。

A、电气寿命B、关合电流C、额定电流D、同期性正确答案：D11.按照电气设备正常运行所允许的最高工作温度，把绝缘材料分为七个等级，其中“B”级绝缘材料的允许温度为( )。

A、105℃B、120℃C、130℃D、160℃正确答案：C12.变压器中性点消弧线圈的作用是( )。

电路中的串联与并联电路是电子设备中最基本的组成部分之一，而串联与并联则是电路中常见的两种连接方式。

了解串联与并联的原理和应用，对于理解电路工作原理和进行电路设计都非常重要。

本文将详细介绍电路中的串联与并联的概念、特点和应用。

一、串联电路串联电路是指将多个电器或电子元件依次连接在同一电路中，电流通过每个元件都会依次流过。

在串联电路中，电流在各个元件之间是相等的，而电压会分配给不同的元件。

在现实生活中，我们常见的串联电路的例子有家庭电路和电池串联电路。

在家庭电路中，多个电器通过电线依次连接在一起，共享同一个电流。

而电池串联电路中，多节电池按照正负极连接在一起，增加了电压输出。

串联电路的特点是：电流相同，电压分配。

二、并联电路并联电路是指将多个电器或电子元件同时连接在同一电路中，电流分配给各个元件，而电压在各个元件之间是相等的。

在并联电路中，电压在各个元件之间是相等的，而电流会根据元件的阻抗不同而分配。

我们常见的并联电路的例子有家庭电路中的开关并联以及并联电池充电器。

在家庭电路中，多个开关并联连接在一起，可以独立控制不同的电器。

而并联电池充电器则是将多个电池同时进行充电，提高充电效率。

并联电路的特点是：电流分配，电压相同。

三、串联与并联的应用串联与并联在电路中有着广泛的应用。

了解它们的特点和应用可以帮助我们合理设计和使用电子设备。

1. 串联电路的应用串联电路通常用于以下场景：- 在家庭电路中，串联电路可以实现对电器的分别控制和独立运行，提高用电的灵活性和效率；- 在电池组中，串联电路可以增加电压输出，提供更大的电压；- 在信号传输中，串联电路可以实现数据的传输和处理。

2. 并联电路的应用并联电路通常用于以下场景：- 在家庭电路中，多个电器的并联连接可以实现电器的同时运行，提供更大的电流；- 在电池充电器、电源供应器等设备中，多个电池或电源的并联连接可以提高充电或供电效率；- 在通信系统中，多个电话、电脑的并联连接可以实现多个设备的同时通信。

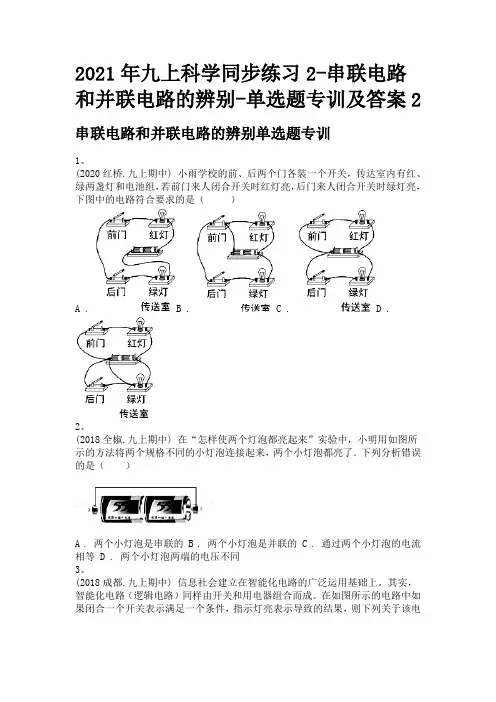

2021年九上科学同步练习2-串联电路和并联电路的辨别-单选题专训及答案2 串联电路和并联电路的辨别单选题专训1、(2020红桥.九上期中) 小雨学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，下图中的电路符合要求的是（）A .B .C .D .2、(2018全椒.九上期中) 在“怎样使两个灯泡都亮起来”实验中，小明用如图所示的方法将两个规格不同的小灯泡连接起来，两个小灯泡都亮了．下列分析错误的是（）A . 两个小灯泡是串联的B . 两个小灯泡是并联的C . 通过两个小灯泡的电流相等D . 两个小灯泡两端的电压不同3、(2018成都.九上期中) 信息社会建立在智能化电路的广泛运用基础上。

其实，智能化电路（逻辑电路）同样由开关和用电器组合而成。

在如图所示的电路中如果闭合一个开关表示满足一个条件，指示灯亮表示导致的结果，则下列关于该电路能实现的逻辑功能的描述错误的是（）A . 甲电路；既要......又要......B . 乙电路；只要......就......C . 甲电路；要么......要么......D . 乙电路；或者......或者......4、(2016汉阳.九上期中) 如图所示，下列分析正确的是（）A . 只闭合S1时，L2发光、L1不发光，A2测L2电流 B . 只闭合S2时，L1发光、L 2不发光，A1测L1电流 C . 闭合S1、S2时，L1、L2并联，A2测L2电流 D . 闭合S 1、S2时，L1、L2串联，A1、A2示数相等5、(2016惠安.九上期中) 惠安世纪大道上的路灯总是同时亮，同时熄灭，但若一盏灯损坏不亮了，其它灯仍会照常亮，这些路灯（）A . 一定是串联的B . 可能串联，也可能并联C . 一定是并联的D . 无法确定6、(2017滨州.九上期中) 如图所示是简化了的电冰箱的电路图，图中M是压缩机用的电动机，L是冰箱内的照明灯，下列说法中正确的是（）A . 冰箱门打开时，S2是断开的，灯与电动机串联 B . 冰箱门关上时，S1是闭合的，灯与电动机并联 C . 冰箱门关上时，灯自动熄灭，S1就自动断开 D . 冰箱内温度降到设定温度时，S1就自动断开7、(2020金州.九上月试) 如图所示的电路中，下列说法中正确的是（）A . 电灯L1、L2是串联 B . 电流表测L1的电流 C . 电流表测L2的电流 D . 开关只控制L28、(2017腾冲.九上期中) 把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（）A . 一定是串联B . 一定是并联C . 可能是串联也可能是并联D . 无法确定9、(2018郊.九上期末) 为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮，符合这一要求的电路是（）A .B .C .D .10、(2018石景山.九上期末) 如图所示，电源电压保持不变，当闭合开关S和S1时，下列说法中正确的是（）A . 灯L和电阻R串联B . 灯L和电阻R并联C . 若断开S1，电压表的示数变小，灯L可发光 D . 若断开S1，电压表的示数变大，灯L不发光11、(2018北京.九上期末) 如图所示的电路中，闭合开关时，下列说法正确的是（）A . 灯L1与电流表是串联 B . 开关能单独控制灯L2C . 电流表测的是灯泡L2的电流 D . 电流方向从电流表到开关12、(2018安达.九上期末) 下列电路中，三个用电器属于并联的是（）A .B .C .D .13、(2019深圳.九上期末) 下列电路图中，开关s闭合后，两个电阻并联的是（）A . B . C . D .14、(2019深圳.九上期末) 如图所示，开关S闭合时，灯泡与组成并联电路的是（）A .B .C .D .15、(2019深圳.九上期末) 如图所示的电路中，闭合开关 S1、S2，电流表、灯泡 L1和 L2均能正常工作，则下列说法正确的是（）A . 开关 S 1 闭合，S 2 断开，电源外部电流流向为 d→c→b→e→aB . 开关 S 1、S 2 都闭合，通过灯泡 L 1 和 L 2 的电流一定不相等C . 开关 S 1、S 2 都闭合，灯泡 L 1 和 L 2 并联D . 闭合 S 1、S 2 中任意一个开关，都会有灯泡发光 16、(2020利川.九上期中) 街道上的灯在正常情况下，同时亮，同时熄灭，各路灯之间的连接方式是（ ）A . 串联B . 并联C . 可以串联也可以并联D . 无法判断 17、(2020赵.九上期中) 小刚打开家里的电冰箱拿食物时，发现冰箱里的灯是亮着的，而冰箱的压缩机却没有工作，关闭冰箱门时冰箱里的灯自动熄灭，一段时间后冰箱的压缩机自动工作起来。

高二物理电路的串并联（混联）一、教学目标1、理解串联电路和并联电路的特点2、会根据电路画出串、并联电路图3、会根据电路图模拟连接简单的串联电路和并联电路4、会分析解决简单的混联电路并与实际联系二、重点、难点1、重点理解串联与并联电路特点，掌握电阻及电压、电流、电功率分配关系。

2、难点并联电路总电阻越并越小，难以理解，与实际联系缺乏实践经验。

三、教学过程（一）串联电路1、定义：把若干个电阻或电学元件一个接一个地连接起来，这种连接方式叫做串联。

2、串联电路的特点：（1）在串联电路中，电流只能沿着一条通路流过各个电阻，所以串联电路中各处的电流相同。

I＝I1＝I2＝I3＝……＝In；（2）串联电路两端的总电压等于各串联电阻两端的电压之和。

U＝U1+U2+U3+……＋Un；（3）串联电路的总电阻等于各串联电阻之和。

R＝R1+R2+R3+……+Rn。

3、串联电路的两个推论（1）串联电路具有分压作用，分压跟电阻成正比：n n R U R U R UR U ==== 2211。

串联电路分电压与总电压关系式： 两个电阻串联时：U R R R U 2111+=， U R R R U 2122+=；n 个电阻串联时：U R R R R R U n++++=32111，U R R R R R U n++++=32122，…………（由此得到结论：在电路电压大于用电器额定电压的情况下，往往可以选用一个适当阻值的电阻跟用电器串联，由于这个电阻分担了一部分电压，电路中的电压重新分配，用电器就能在额定电压下正常工作。

） （2）串联电路的电功率与电阻成正比：nn R P R P R P R P ==== 2211， 两个电阻串联时：P R R R P 2111+=，P R R R P 2122+=；n 个电阻串联时：P R R R R R P n ++++=32111，P R R R R R P n++++=32122，…………例题1、已知电阻R 1和R 2串联，两端电压U ，则R 1两端的电压U 1=______，R 2两端的电压U 2=______，R 1上消耗的电功率P 1=______，R 2上消耗的电功率P 2=______。

物理原理电路中的串并联在物理原理电路中，串联和并联是两种常见的电路连接方式。

串联是指将电器或元件以连续的方式连接在一起，而并联是指将电器或元件以平行的方式连接在一起。

本文将详细介绍电路中的串并联原理。

一、串联电路的原理串联电路是指将多个电器或电子元件按照一定的顺序连接在一起，电流只能沿着一条路径流动。

在串联电路中，电流通过每个元件的大小相同，而电压则分配给每个元件。

具体来说，串联电路中的各个元件具有相同的电流，而电压则按照元件的电阻或阻抗比例进行分配。

串联电路的总电阻等于各个元件电阻的叠加，即 Rt = R1 + R2 + R3+ ...，其中 Rt 是总电阻，R1、R2、R3 等分别是电路中各个元件的电阻。

而总电压（Vt）等于各个元件电压的叠加，即 Vt = V1 + V2 + V3 + ...，其中 Vt 是总电压，V1、V2、V3 等分别是电路中各个元件的电压。

串联电路有一个重要的特点是：总电流等于各个元件电流的叠加，即 It = I1 = I2 = I3 = ...，其中 It 是总电流，I1、I2、I3 等分别是电路中各个元件的电流。

这是因为在串联电路中，电流只有一条路径可以流动，所以电流大小相同。

二、并联电路的原理并联电路是指将多个电器或电子元件以平行的方式连接在一起，电流可以选择不同的路径流动。

在并联电路中，各个元件之间的电压相同，而电流则按照元件的电阻或阻抗反比例进行分配。

并联电路的总电阻等于各个元件电阻的倒数之和的倒数，即 1/Rt =1/R1 + 1/R2 + 1/R3 + ...，其中 Rt 是总电阻，R1、R2、R3 等分别是电路中各个元件的电阻。

而总电流等于各个元件电流的叠加，即 It = I1 +I2 + I3 + ...，其中 It 是总电流，I1、I2、I3 等分别是电路中各个元件的电流。

并联电路有一个重要的特点是：总电压等于各个元件电压的叠加，即 Vt = V1 = V2 = V3 = ...，其中 Vt 是总电压，V1、V2、V3 等分别是电路中各个元件的电压。

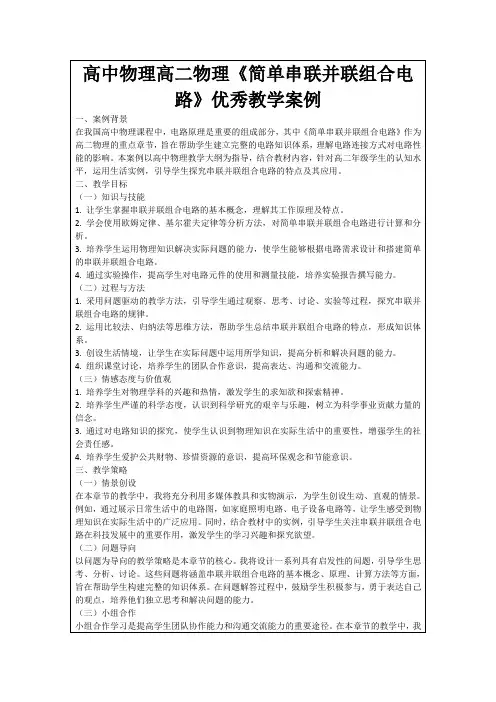

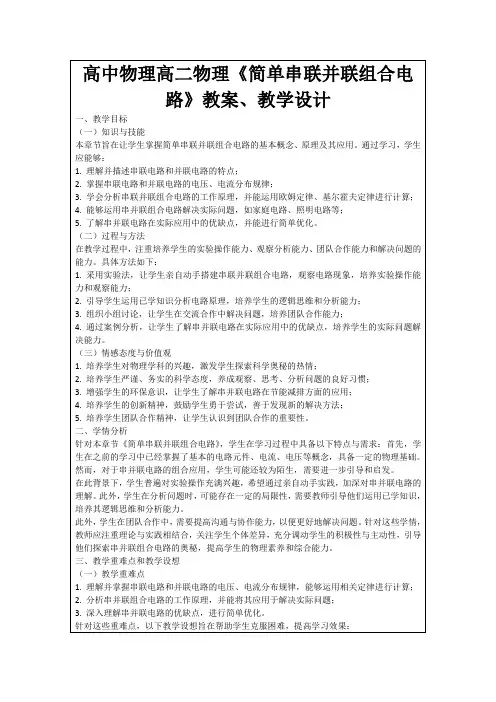

第九章 A 串并联组合电路的应用一、教学目标：1、理解串连电路分流，并联电路的分压作用的特点2、掌握组合电路的计算方法，并能将电路的知识与实际生活联系，掌握电路设计的基本理念和方法3、通过讨论、交流、合作，学会合作学习。

教学重点和难点：1、设计的思考过程2、各种设计方案的优缺点二、教学构思串并联电路的基本特点是初中物理教学的重点，串并联组合电路是高中物理教学的重点，这些都是显性知识，学生的学习和老师的教学比较容易。

但是作为一个高中生应该具备一些简单的设计电路的能力，如何去应用所学的电路知识去设计电路，解决生活中的实际问题，这才是本节课教学的重点。

能力是隐性的东西，只有在学生实践探索的过程当中加以锻炼、得以提高。

因此，电路的设计是贯穿本课的主线。

教学设计和教学流程三、教学过程1、设计电路：灯泡L1标有“6v 0.5A”字样，灯泡L2标有“3v 0.3A”字样，要想使两盏灯都正常发光，（1）、应该如何接在9v电源上？画出电路图应该跟L2并联一个多大的电阻？（15欧姆）（2）、应如何接在6v电源上？画出电路图因该跟L2串联一个多大的电阻？（10欧姆）2、有一个老太太，住在一个老式的的公房内，她的家里仅有一盏灯和一台空调，她发现一个奇怪的现象：只开灯时，电灯发光正常，但是当她打开空调时，发现灯光就会暗很多，家庭用电线路的电压保持220v不变。

请运用你学过的电学知识帮老太解释一下这个现象。
