热收缩带(热缩套)防腐材料

今天讲的主角是热收缩带，也是防腐材料的一种，应用也很广泛。

小编近期走访了几家热收缩带的厂家，其中有一家给我留下了比较深刻的印象，通过跟负责人沟通，我发现了很多有关于热收缩带的知识是小编之前没有接触过的，今天就整理好一起分享给大家有关于热收缩带的那些事儿吧。

【热收缩带产品介绍】热缩带到底是什么呢？热收缩带是为埋地及架空钢质管道焊口的防腐和保温管道的保温补口而设计的。

热收缩带也是由辐射交联聚烯烃基材和特种密封热熔胶复合而成，特种密封热熔胶与聚烯烃基材、钢管表面及固体环氧涂层可形成良好的粘接。

那么热收缩带有什么作用呢？我们结合常见的应用场景来看一下：热收缩带用于长输石油，天然气钢管焊口防腐，还有自来水管接缝防腐，供热钢管接缝防腐等方面。

那么它具有长久耐用，施工方面，操作简单，防腐蚀等特点。

那么热收缩袋有什么型号呢？我们市面上经常见到的热收缩带具有1lv,10kv,35kv等型号的，宽度分别都是50mm.长度分别是10米，5米，5米。

颜色分别是黑色，红绿黄3号，还有一个红绿黄3号。

【热收缩带的作用有哪些】热收缩带，加热安装的时候，其热收缩带的基材在径向收缩的同时，热收缩带的内部复合胶层熔化，会紧紧地包覆在补口的地方，与基材一起，能够在管道外形成一个牢固的防腐体，同时具有优异的耐磨损、耐腐蚀、抗冲击及良好的抗紫外线和光老化性能。

热收缩带90年代中后期开始，应用广泛，应用于石油天然气行业长途运输石油、天然气钢管焊口防腐，同时本世纪初又大量应用于长输石油、天然气钢管焊口防腐，城市燃气管网接缝防腐，供热钢管接缝防腐，自来水管接缝防腐等领域。

【热收缩带采购标准】防腐用的热缩带，不仅可以从防腐层的结构、管道运行温度、热缩带规格要求这三方面来分。

而且还可以从市场需求，厂家直销等方面来区分标准。

【热收缩带的价格分析】小编建议大家，要咨询热收缩带的价格，请参照当地的市场价格分析，还有就是当地厂家的实力，一般价格都比较透明化，但是厂家实力和售后服务一定要注意。

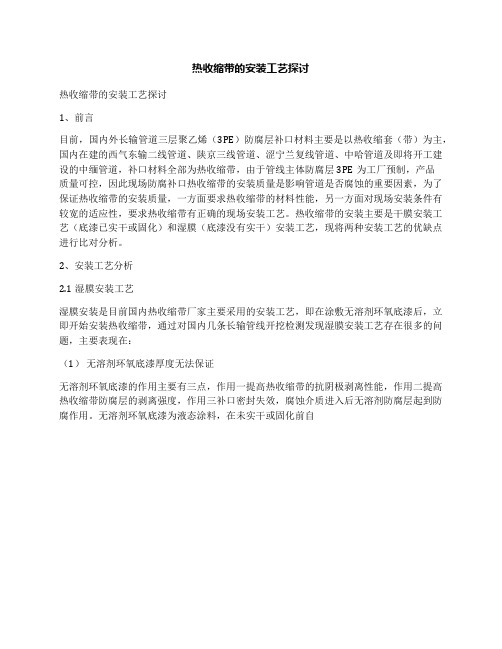

热收缩带的安装工艺探讨
热收缩带的安装工艺探讨
1、前言
目前，国内外长输管道三层聚乙烯（3PE）防腐层补口材料主要是以热收缩套（带）为主，国内在建的西气东输二线管道、陕京三线管道、涩宁兰复线管道、中哈管道及即将开工建设的中缅管道，补口材料全部为热收缩带，由于管线主体防腐层3PE为工厂预制，产品
质量可控，因此现场防腐补口热收缩带的安装质量是影响管道是否腐蚀的重要因素，为了保证热收缩带的安装质量，一方面要求热收缩带的材料性能，另一方面对现场安装条件有较宽的适应性，要求热收缩带有正确的现场安装工艺。

热收缩带的安装主要是干膜安装工艺（底漆已实干或固化）和湿膜（底漆没有实干）安装工艺，现将两种安装工艺的优缺点进行比对分析。

2、安装工艺分析
2.1湿膜安装工艺
湿膜安装是目前国内热收缩带厂家主要采用的安装工艺，即在涂敷无溶剂环氧底漆后，立即开始安装热收缩带，通过对国内几条长输管线开挖检测发现湿膜安装工艺存在很多的问题，主要表现在：
（1）无溶剂环氧底漆厚度无法保证
无溶剂环氧底漆的作用主要有三点，作用一提高热收缩带的抗阴极剥离性能，作用二提高热收缩带防腐层的剥离强度，作用三补口密封失效，腐蚀介质进入后无溶剂防腐层起到防腐作用。

无溶剂环氧底漆为液态涂料，在未实干或固化前自。

前言本标准是对SY/T4054—92《辐射交联聚乙烯热收缩带》的修订。

本标准与SY／T4054—92相比，主要变化如下：——标准名称修订为《辐射交联聚乙烯热收缩带(套)》；——重新定义了辐射交联聚乙烯热收缩带(套)、基材；——引用国家标准，规范厂产品的采样方法；——增加厂产品的理化性能检验项目，并提高了部分指标；——删除或降低了部分性能指标；——扩充了产品的规格尺寸。

本标准的附录A为资料性附录。

本标准由石油工程建设施工专业标准化委员会提出并归口：本标准起草单位：辽宁辽河石油工程有限公司、辽河石油勘探局油田建设工程一公司。

本标准主要起草人：高岩、江澜、札凯秋、何廷会、盖军、田永斌。

本标准于1993年2月首次发布，此次为第一次修订。

1范围本标准规定了辐射交联聚乙烯热收缩带(套)的技术要求、试验方法、检验规则及其标志、包装、运输与贮存。

本标准适用于埋地钢质管道防腐层及外保护层补口的辐射交联聚乙烯热收缩带(套)，其他辐射交联聚乙烯热收缩制品可参照使用。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用的文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T1040塑料拉伸性能试验方法GB／T1408．1固体绝缘材料电气强度的试验方法工频下的试验GB／T1410固体绝缘材料体积电阻率和表面电阻率试验方法GB/T l633热塑性塑料维卡软化温度(VST)的测定GB/T1842聚乙烯环境应力开裂试验方法GB／T2792压敏胶粘带180°剥离强度试验方法GB／T2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB／T4507沥青软化点测定法(环球法)GB／T5470塑料冲击脆化温度试验方法GB／T6679固体化工产品采样通则GB／T7141塑料热空气暴露试验方法GB/T10111利用随机数骰子进行随机抽样的方法SY／T0413—2002埋地钢质管道聚乙烯防腐层技术标准SY／T0041管道防腐层与金属粘接的剪切强度试验方法3术语和定义下列术语和定义适用于本标准。

常用管道防腐层（5）热收缩带（热缩套）防腐材料热收缩带（热缩套）的基材是辐射交联聚乙烯，基材经过拉伸，塑料分子链沿拉伸方向取直，而且这种形态被固定在产品之中，但分子结构具有恢复原有状态（分子链的团聚状态）的趋势，受热时，分子链获得能量，从被拉直的状态回复为无规自由链状态，材料完成在原拉伸方向的收缩（有人称此为“记忆效应”）。

为了使成型的防腐层能够紧密结合在钢管表面，基材内表面必须涂敷胶黏剂。

里层底胶为复橡胶类热熔黏结剂，如醋酸乙烯酯，加热时，底胶熔融、基材收缩，热收缩带（热缩套）紧紧地包裹并黏结到钢管表面。

可以把袖套形状的热收缩防腐材料称为热缩套，而把以包香烟式成型或螺旋缠绕到钢管上的热收缩带材称为热收缩带（简称热缩带），热缩套和热缩带实质上完全一样。

热缩套主要用于管线防腐层补口，也有特殊形式的热缩套，如保温管端头用的防水帽、三通甚至法兰等防腐专用热缩套；热缩带更多地用于弯头防腐、小型管线防腐和管线防腐层更新，虽也可以用于补口，但不如热缩套实用和经济。

传统热收缩带（热缩套）的防腐性接近于2LPE，而优于聚乙烯胶黏带。

随着3LPE防腐层技术的出现，热缩防腐材料技术进一步发展，由液体环氧涂料作底漆的新热缩防腐材料防腐工艺得到广泛应用。

据称，液体环氧涂料的使用有两个作用，一是改善热收缩带（热缩套）与钢管表面的黏结性能，二是起底层防腐保护作用，因此要求液体涂料能够快速固化，并且能够和热收缩带（热缩套）的底胶产生化学反应结合。

除热收缩套外，还有一种被称为自收缩缠绕带的防腐材料，一般是靠溶剂挥发使缠绕带收缩。

这种防腐带是在溶剂中浸泡（或拉伸条件下浸泡）、吸收了溶剂而溶胀、伸长，成品用耐溶剂的塑料袋密封包装，使用时，将防腐带的密封材料去掉，冷缠到被保护管件上，溶剂挥发后防腐带收缩并成型。

自收缩防腐材料的优点是不动火，但使用量很少，因为热收缩防腐材料的使用更卫生、防腐性能更为可靠。

热收缩带（热缩套）产品问世已有数十年的历史，第一个产品就是为管道防腐补口开发的，而后才发展到其他方面和领域。

热收缩带和固定片热收缩带（CEP-4）（搭接式，管道焊接完毕后使用）(1). 结构描述现场补口用CEP-4热收缩带，其内层为涂敷在钢管表面的双组份无溶剂环氧底漆，中间层为热熔胶，最外层（基材）由特殊改性的幅射交联聚乙烯组合而成。

当使用两层结构热收缩带时，则不用底漆。

(2). 产品型号规格说明(3). 性能与优点CEP-4热收缩带是带固定片的热收缩带（常称为搭盖式或开口式热收缩套），收缩率≥15%。

主要用于管道补口防腐及防腐层大面积损伤、缺陷的补伤。

对管体涂层的兼容性优良CEP-4热收缩带产品适用于各种管体防腐涂层如：二层聚乙烯（2PE）、三层聚乙烯(3PE)、三层聚炳烯（3PP）、粉末环氧（FBE）、保温夹克、煤焦油瓷漆、石油沥青。

在管线的现场补口防腐中获得大量应用，效果良好。

这已为许多管道工程所证实。

抗蠕变性能好、使用寿命长。

配合性能优异的热熔胶及底漆，公司生产的热收缩带能适应不同的运行温度条件，抗蠕变性能好，寿命长能与管道同龄。

预热温度低材料新工艺的应用为现场补口防腐提供了更为广阔的空间。

我公司具有良好应用性能的无溶剂环氧底漆在补口时只需预热到55℃-60℃便可涂刷，可即时安装收缩，可获得高的剥离强度，为工程提供了极大的方便。

新材料、新工艺、新技术，使产品性能、质量持续保持优良。

公司十分重视高科技应用，坚持持续改进、应用新材料、新工艺、新技术，使产品性能、质量持续保持优良。

的“无胶粘结技术”新型固定片，使CEP-4热收缩带在现场安装好固定片后，用火焰沿周向（火焰履盖固定片）加热收缩时，能保证热收缩带头尾搭接处几乎无滑移，使整个补口热熔胶能充分融化（使搭接部位下层即贴钢管的胶层都烤软发粘起到防腐的作用）。

安装质量得到很大的提高。

同时，补口处胶粘剂的粘结性能进一步提高，它不仅在高温和低温的较宽范围内粘结性能显著增强，同时具有高的抗剪切强度。

从而保证管道补口防腐质量更为可靠。

有优异的防水密封性CEP-4热收缩带由性能优异的热熔胶、辐射交联聚乙烯基材、无溶剂环氧底漆等材料组成，防腐性能好、收缩速度快、密封性、防水性能好、耐酸硷、抗化学腐蚀。

容肖与管道^埋地钢制管道辐射交联聚乙烯热收缩套（带）防腐补口常见问题分析及解决对策周良川(上海市安装工程集团有限公司上海200080)摘要：本文结合金虹航油管道工程，介绍了辐射交联聚乙烯热收缩套防腐补口施工工艺流程及搭接形 式，分析了本工程管道焊缝处辐射交联聚乙烯热收缩套朴口施工中遇到的问题.质量缺陷产生的原因并提出 解决措施及优化对策，保证了钢制埋地管道的防腐层质量。

关键词：防腐补口 辐射交联聚乙烯热收缩套质量控制中图分类号：TE832文献标识码：B文章编号：1002-3607 (2021) 05-0044-041工程槪况金虹航油管道工程主要用于从上海石化厂区的航油储罐取油，向虹 桥机场油库输送航空煤油，管线全长 73.7km。

因为航油管道采用埋地敷设，管道一旦埋入地下后，若检测出防腐层出现质量缺陷，则需要将管道重新挖出后进行修补，对工期和成本都会造成难以估霣的影响。

另一方面，金虹航油管道将承担整个虹桥机场的输油任务，若因为防腐质量问题造成管道运行过程中的任何质置事故，将对整个机场造成不可估量的损失和严重的社会影响。

管道本身的3PE防腐层是由工厂预制，并附有质量证明书，所以其质量可以得到保证。

因此现场对于防腐质量的控制主要针对焊缝处的辐射交联聚乙烯热收缩套补口施工。

时，可采用半圆瓦片拼接方式修补。

外套管对接段防腐应在外套管对接完 成，且外套管气压试验合格后进行。

对接部分防腐等级、防腐材料与外套 管相同。

外套管对接段防腐完成后，采用电火花检漏仪检测，耐击穿电压 满足要求。

外套管对接段防腐时，同时检查外套管及附件的防腐，如发现 有损伤部分，及时修补。

4.5管道附件的安装直埋保温管管道敷设时的坡度为 3%。

，在汽水管最高点设放气阀，最低 点设疏水阀和放水阀。

波纹管截止阀 与管道连接采用带颈对焊W N突面RF 法兰连接，垫片采用增强柔性金属石墨 垫片（RSB),耐高温85C TC。

WGB钢套钢直埋保温管外套管设置排潮管，排潮管设置于专门的排潮井内。

辐射交联聚乙烯热收缩带（套）
（SY/T4054－2003）
1、适用范围：本标准规定了辐射交联聚乙烯热收缩带（套）的技术要求、实验方法、检验规则及其标志、包装、运输与贮存。

本标准适用于埋地钢质管道防腐层及外保护层补口的辐射交联聚乙烯热收缩带（套）其他辐射交联聚乙烯热收缩制品可参照使用。

2、技术要求
1）标识：辐射交联聚乙烯热收缩带（套）的产品型号包括以下内容：热熔胶厚度；基材厚度；带状产品宽度（或套状产品长度）。

2）产品规格尺寸
3
a 基材边缘应平直，表面应平整、清洁，不允许有气泡、疵点、裂口、分解变色等现象。

b 热熔胶层表面应平整，厚度应均匀，不应有杂质、气泡。

4）技术性能及试验方法
a 辐射交联聚乙烯热收缩带热收缩率不应小于15％；辐射交联聚乙烯径向热收缩率不应小于50％，轴向热收缩率不应大于10％。

b在2000C±100C、5min自由收缩复原后的基材性能符合本标准P2表2的规定。

热熔胶性能符合本标准表3的规定。

c 辐射交联聚乙烯热收缩带（套）应用管径不大于400mm时，其安装系统的总抗冲击强度应大于10J/mm；当应用管径大于400mm时，其安装系统的总抗冲击强度应大于12J/mm；总抗冲击强度试验方法按SY/T0413-2002的规定进行。

3、标志、包装、运输与贮存
1）产品应妥善包装、在包装上应标明下列项目：产品名称；产品数量；生产厂名称；产品合格标志；厂址；执行标准。

2）辐射交联聚乙烯热收缩带（套）可在-300C～+400C条件下运输和贮存。

应避免阳光长时间曝晒，避免雨淋、重压和机械损伤。

3）辐射交联聚乙烯热收缩带（套）贮存期不宜超过一年。

电工热收缩带
电工热收缩带是一种常见的电气绝缘材料，也称为热缩套管（Heat Shrink Tubing）。

它通常用于电气绝缘、线束保护、标识和固定等领域。

热收缩带的工作原理是在受热后收缩以覆盖连接点或导线，起到绝缘和保护作用。

它一般由聚氯乙烯（PVC）或聚对苯二甲酸乙二醇酯（PET）等材料制成，外表面覆有热敏胶水，当受热时，胶水会熔化，套管会收缩并粘合在导线或连接点上，形成一层坚固、绝缘的保护层。

电工热收缩带的优点包括：具有较强的耐磨、耐压和耐化学腐蚀能力；提供了良好的绝缘保护和防水性能；易于安装和使用；可以根据不同的要求选择不同的尺寸和颜色。

热收缩套热收缩套和热收缩带是目前应用比较广泛应用于3PE管道阴极保护防腐补口的一种管道防腐材料。

热收缩套、热收缩带是由基材和胶组成，再配合特制无溶环氧底漆，施工完毕后，即形成3PE防腐层。

目前国内有针对该防腐技术的行业技术标准和国家标准，其中对热收缩套、热收缩带厚度和防腐层级别，钢管口径之间的关系作了明确说明，也就是说我们在购买热收缩套、热收缩带时，首先应该参照这些标准进行选择，在满足标准要求前提下，再根据工程设计要求等作合理调整。

那现将标准罗列如下，并附上相关章节对防腐层级别和厚度说明。

我们经常会遇到采用3PE加强级防腐时，热收缩套、热收缩带厚度改怎么选择这个问题标准文件对整体防腐加强级作了明确规定，但是补口却没有对加强级热收缩套、热收缩带厚度作出规定，那我们只能按照工程经验，在标准要求之上，结合工程和热收缩套、热收缩带生产情况，进一步适当提高防腐层厚度即可，比如406钢管采用2.7mm厚热收缩套、热收缩带等。

同时，要指出，当热收缩套、热收缩带用于管道钻穿工程补口项目时，厚度要比常规的要求要厚一些，一半厚0.2mm以上即可，另外管道穿越的牺牲套(牺牲带)由两个套子组成，一个是主套，一个是牺牲套，牺牲套厚度还需要加厚，一半2.8mm以上才行。

如热收缩套、热收缩带用于热煨弯管防腐，采用虾米搭接形式时候，对厚度选择，并不同于热缩缠绕带，因为热缩缠绕带是半搭接，所以并不能以补口厚度来做参考，应该采用加强级厚度，一则整体防腐层厚度一般比补口厚，若直接用整体防腐层厚度作要求，可能厚度会过大，给聚乙烯热缩套生产和现场安装造成麻烦，二则弯管是应力集中地方，腐蚀更容易发生，所以应该采用更需要防腐。

当然热收缩套、热收缩带也可以适用于2PE防腐结构，我们叫2PE热收缩套或2PE热收缩带，采用不同配方的胶粘剂，那这是并没有相关标准，那通常就照3PE标准文件作选择厚度参考，再结合实际工程需要来定。

最后要说明一点是，厚度并不代表质量就好，还要看聚乙烯阴极保护热缩套整体性能，在这里也希望广大客户工程技术人员，采购人员多支持吴江双飞热缩材料有限公司。
