PE钢带增强排污管热收缩管(带)连接方法介绍

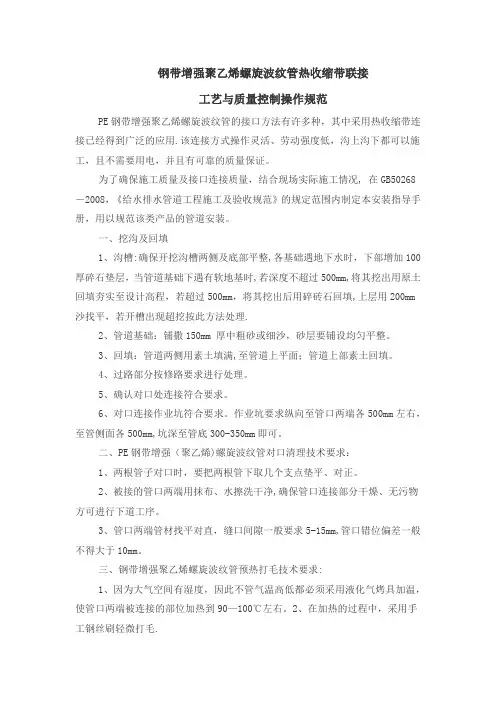

钢带增强聚乙烯螺旋波纹管热收缩带联接工艺与质量控制操作规范PE钢带增强聚乙烯螺旋波纹管的接口方法有许多种，其中采用热收缩带连接已经得到广泛的应用.该连接方式操作灵活、劳动强度低，沟上沟下都可以施工，且不需要用电，并且有可靠的质量保证。

为了确保施工质量及接口连接质量，结合现场实际施工情况, 在GB50268－2008，《给水排水管道工程施工及验收规范》的规定范围内制定本安装指导手册，用以规范该类产品的管道安装。

一、挖沟及回填1、沟槽:确保开挖沟槽两侧及底部平整,各基础遇地下水时，下部增加100厚碎石垫层，当管道基础下遇有软地基时,若深度不超过500mm,将其挖出用原土回填夯实至设计高程，若超过500mm，将其挖出后用碎砖石回填,上层用200mm 沙找平，若开槽出现超挖按此方法处理.2、管道基础：铺撒150mm 厚中粗砂或细沙，砂层要铺设均匀平整。

3、回填：管道两侧用素土填满,至管道上平面；管道上部素土回填。

4、过路部分按修路要求进行处理。

5、确认对口处连接符合要求。

6、对口连接作业坑符合要求。

作业坑要求纵向至管口两端各500mm左右，至管侧面各500mm,坑深至管底300-350mm即可。

二、PE钢带增强（聚乙烯)螺旋波纹管对口清理技术要求：1、两根管子对口时，要把两根管下取几个支点垫平、对正。

2、被接的管口两端用抹布、水擦洗干净,确保管口连接部分干燥、无污物方可进行下道工序。

3、管口两端管材找平对直，缝口间隙一般要求5-15mm,管口错位偏差一般不得大于10mm。

三、钢带增强聚乙烯螺旋波纹管预热打毛技术要求:1、因为大气空间有湿度，因此不管气温高低都必须采用液化气烤具加温，使管口两端被连接的部位加热到90—100℃左右。

2、在加热的过程中，采用手工钢丝刷轻微打毛.3、两管端打毛不得超出热收缩带包覆的宽度。

4、热收缩带连接工具要求：1）、液化石油气罐 2)、液化气喷枪 3）、液化气高压调压阀 4）、连接气路 5）、手用钢丝刷6)、抹布等其他辅助工具四、焊接1、在沟槽移交验收合格，连接管道按上述要求清理、打毛、加热合格,对口无误后开始进行焊接。

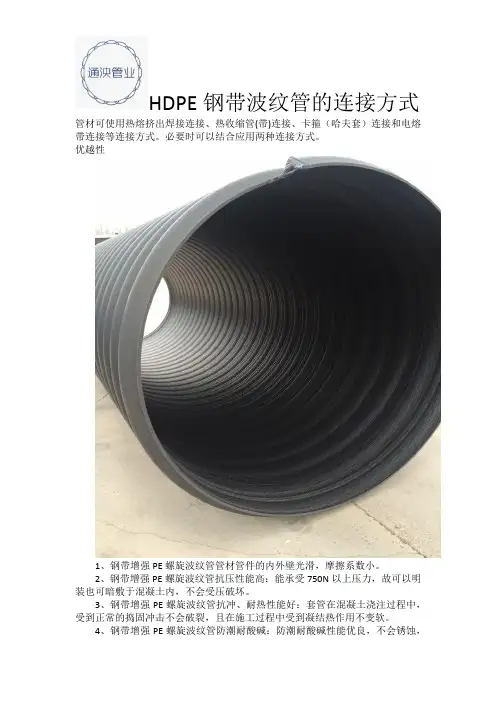

HDPE钢带波纹管的连接方式管材可使用热熔挤出焊接连接、热收缩管(带)连接、卡箍（哈夫套）连接和电熔带连接等连接方式。

必要时可以结合应用两种连接方式。

优越性
1、钢带增强PE螺旋波纹管管材管件的内外壁光滑，摩擦系数小。

2、钢带增强PE螺旋波纹管抗压性能高：能承受750N以上压力，故可以明装也可暗敷于混凝土内，不会受压破坏。

3、钢带增强PE螺旋波纹管抗冲、耐热性能好：套管在混凝土浇注过程中，受到正常的捣固冲击不会破裂，且在施工过程中受到凝结热作用不变软。

4、钢带增强PE螺旋波纹管防潮耐酸碱：防潮耐酸碱性能优良，不会锈蚀，
HDPE钢带波纹管的连接方式各连接处按规定用PVC粘合剂粘接，可防水渗进管内，防潮效果更佳。

5、钢带增强PE螺旋波纹管离火自熄，火焰不会沿着管道蔓延。

6、套管有优良绝缘性能，在浸水状态下AC2000V、50Hz不会击穿。

在防止意外触电方面，国际上趋向于绝缘比接地好，而PVC套管正满足这个要求。

7、因钢带增强PE螺旋波纹管中添加了特种助剂，不会发出气味，吸引虫鼠咬噬破坏。

连接方式：
1、热熔带挤出焊接连接
2、卡箍（哈夫套）连接
3、热收缩管（带）连接。

钢带增强聚乙烯（PE）螺旋波纹管连接方式与方法刘王汉强（中铁十六局电务工程有限公司）摘要：钢带增强聚乙烯（PE）螺旋波纹管的两种主要连接方法关键词：钢带增强聚乙烯（PE）螺旋波纹管电热熔连接柔性连接一、材料介绍钢带增强PE螺旋波纹管是由聚乙烯在熔融状态下和经防腐处理过的钢带复合并缠绕成型的管道，中间经弯曲处理的钢带使管道具有较强的刚度。

外层经聚乙烯包裹后避免了钢带的腐蚀并使得管道内壁光滑。

在钢带和聚乙烯之间采用特殊材料作为过渡层，使得两种材料粘合牢固、可靠。

适用于埋深的排污工程。

钢带增强聚乙烯PE 螺旋波纹管规格尺寸公称内径（mm ） ID300 ID400 ID500 ID600 ID700 ID800 ID900 ID1000 ID1100 ID1200 ID1300ID140ID1500 ID1600 ID1700 ID1800 ID1900 ID2000 ID2100 ID2200 ID2300 ID2400环刚度（KN/㎡）SN8≥8KN/㎡ SN10≥10KN/㎡ SN12.5≥12.5KN/㎡ SN16≥16KN/㎡备注 一般准长度为10米钢带增强聚乙烯PE螺旋波纹管的物理学性能二、钢带管承插式橡胶圈连接安装施工规范1、安装步骤（1）把两钢带管沿同一轴线放于施工地面（图1），两管的端口下方地面需留出深300mm的工资坑。

（2）把相对应的胶圈套在插口的胶圈凹槽处（图2）。

（3）将管材承插口处的泥土、杂质等擦洗干净。

（4）在管材承插口和胶圈处抹一层涧滑油（连接管专用油）或洗洁精（图3）。

（5）将两根管材承插在一起，保证两根管材在同一轴线上。

ID400以下建议用拉紧器连接，ID500以上建议用挖掘机协助连接（图4。

（6）承插口安装完毕后，再用挤出焊枪在承插口缝隙处补一圈焊，安装完成（图5）。

2、注意事项（1）管材承插口表面应光滑，无缺口、变形现象。

（2）管材承插口处应没有泥土，杂质。

（3）安装胶圈时，要保证胶圈完全陷入凹槽内。

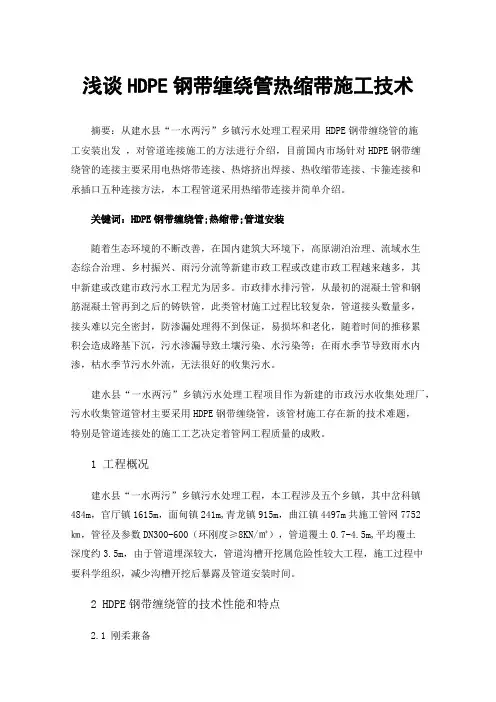

浅谈HDPE钢带缠绕管热缩带施工技术摘要：从建水县“一水两污”乡镇污水处理工程采用 HDPE钢带缠绕管的施工安装出发，对管道连接施工的方法进行介绍，目前国内市场针对HDPE钢带缠绕管的连接主要采用电热熔带连接、热熔挤出焊接、热收缩带连接、卡箍连接和承插口五种连接方法，本工程管道采用热缩带连接并简单介绍。

关键词：HDPE钢带缠绕管;热缩带;管道安装随着生态环境的不断改善，在国内建筑大环境下，高原湖泊治理、流域水生态综合治理、乡村振兴、雨污分流等新建市政工程或改建市政工程越来越多，其中新建或改建市政污水工程尤为居多。

市政排水排污管，从最初的混凝土管和钢筋混凝土管再到之后的铸铁管，此类管材施工过程比较复杂，管道接头数量多，接头难以完全密封，防渗漏处理得不到保证，易损坏和老化，随着时间的推移累积会造成路基下沉，污水渗漏导致土壤污染、水污染等；在雨水季节导致雨水内渗，枯水季节污水外流，无法很好的收集污水。

建水县“一水两污”乡镇污水处理工程项目作为新建的市政污水收集处理厂，污水收集管道管材主要采用HDPE钢带缠绕管，该管材施工存在新的技术难题，特别是管道连接处的施工工艺决定着管网工程质量的成败。

1 工程概况建水县“一水两污”乡镇污水处理工程，本工程涉及五个乡镇，其中岔科镇484m，官厅镇1615m，面甸镇241m,青龙镇915m，曲江镇4497m共施工管网7752㎞，管径及参数DN300-600（环刚度≥8KN/㎡），管道覆土0.7-4.5m,平均覆土深度约3.5m，由于管道埋深较大，管道沟槽开挖属危险性较大工程，施工过程中要科学组织，减少沟槽开挖后暴露及管道安装时间。

2 HDPE钢带缠绕管的技术性能和特点2.1 刚柔兼备它的结构比较独特、强度高又具有很好的柔韧性，抗压耐磨，耐冲击强。

2.2 耐腐蚀性强HDPE钢带缠绕管材其化学分子无极性，大多数化学介质对它们没有破坏作用，化学性能优异。

因此耐酸碱腐蚀，不受土壤中酸碱度的影响，埋地使用寿命长，据有关试验表明其使用寿命可达五十年以上。

PE钢带增强螺旋波纹管安装说明一、连接方法1、套筒双口承插。

接头封口采用橡胶圈密封，确保其密封性能。

特点：经济方便。

主要用于OD160及其以下双壁波纹管的连接。

2、热收缩套连接。

热收缩套是由加强纤维热收缩材料、热熔胶和安装辅件构成。

热收缩套套在需连接两根管材的端头，加热后热收缩套收缩使之连接成为一体。

特点：安全可靠、安装方便。

主要用于ID225-600双壁波纹管的连接。

3、不绣钢哈夫套连接。

采用泡膜密封，不绣钢带包覆。

特点：经济方便、安全可靠。

主要用于ID225-600双壁波纹管的连接。

4、挤出式焊接。

采用手提挤出式焊机对管材进行焊接。

特点：安全可靠、操作方便。

主要用于ID800及其以上金属增强螺旋波纹管的连接。

电热熔带焊接方法电热熔带焊接方法是利用镶嵌在连接处接触面的电热元件通电后产生的高温连接方法，是刚性连接。

电热熔带焊接结构如下图3所示：二、施工规范钢带增强聚乙烯螺旋波纹管集成钢带的高刚性和聚乙烯的耐腐性、磨擦阻力低、抗磨损等优点，具有很高的环刚度，埋地深(较全塑料管材更深)，而且整体成型工艺好，缝拉伸强度及防腐性高，寿命更长；具有多种可靠，方便的连接方式。

它不但性能优良而且成本特别低(与同直径、同环刚度等级的比)，利润空间大。

因此、这种管材已成为当前大口径塑料管材的投资热点，预计这种管材将成为我国塑料埋地排水管的主流产品。

为了使这种优良产品能规范生产、建设部正在制定产品标准(CJ/TXXX_200X年内可颁布)。

为了正确地设计和施工，现正参照CECS164:2004“埋地聚乙烯排水管道工程技木规程”和国外同类产品的技术文件资料，并在总结研究各企业工程应用成果的基础上，编写国家CECSXXX:200X“埋地排水用钢带增强聚乙烯螺旋波纹管道工程技术规程”。

管道应用的历史经验证明，新型管道的推广应用，能否成功的关键是看是否有与管材的性能和使用寿命一致的连接技术，对于排水管还必须解决好与检查井的连接问题，在此将这种管材已在工程中广泛应用并己编入标准和规程初稿中的连接方法和施工要点介绍如下。

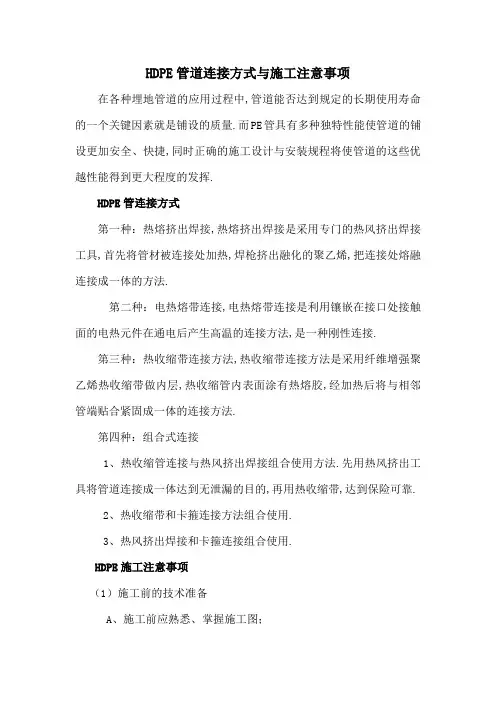

HDPE管道连接方式与施工注意事项在各种埋地管道的应用过程中,管道能否达到规定的长期使用寿命的一个关键因素就是铺设的质量.而PE管具有多种独特性能使管道的铺设更加安全、快捷,同时正确的施工设计与安装规程将使管道的这些优越性能得到更大程度的发挥.HDPE管连接方式第一种：热熔挤出焊接,热熔挤出焊接是采用专门的热风挤出焊接工具,首先将管材被连接处加热,焊枪挤出融化的聚乙烯,把连接处熔融连接成一体的方法.第二种：电热熔带连接,电热熔带连接是利用镶嵌在接口处接触面的电热元件在通电后产生高温的连接方法,是一种刚性连接.第三种：热收缩带连接方法,热收缩带连接方法是采用纤维增强聚乙烯热收缩带做内层,热收缩管内表面涂有热熔胶,经加热后将与相邻管端贴合紧固成一体的连接方法.第四种：组合式连接1、热收缩管连接与热风挤出焊接组合使用方法.先用热风挤出工具将管道连接成一体达到无泄漏的目的,再用热收缩带,达到保险可靠.2、热收缩带和卡箍连接方法组合使用.3、热风挤出焊接和卡箍连接组合使用.HDPE施工注意事项（1）施工前的技术准备A、施工前应熟悉、掌握施工图；B、准备好相应的施工机具；C、对操作工人进行上岗培训,培训合格后方可进行施工；D、按照标准对管材、管件进行验收.（2）管沟的开挖:管沟的开挖必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度进行施工,而且在没有征得相关部门同意的情况下不得擅自进行改动.（3）管沟底的准备:对于像供水、排污或长距离输送管线的压力系统,除非设计图纸有特殊要求,一般来说,管沟底的水平精度要求并不是很高.而对于重力排水系统,坡度的等级必须达到规定的要求.（4）管沟内管道的敷设:在管道被放入管沟之前,首先应该对管道进行全面检查,在没有发现任何缺陷的情况下,管道才被允许吊入或滚入管沟内.管道通常会在地面预先连接好,有时管道可能会被预先连接成大约150米长的许多管段,贮存在某一个地方,当需要下放及连接时,再被运到安装地点,然后采用热熔连接或机械连接的方式连接这些管段.（5）最终的管道连接与装配:管沟内管道的热熔连接同地面上管道的热熔连接方式相同,但必须保证所连接的管道在连接前必须冷却到土壤的环境温度.PE管道与金属管道、水箱或水泵相连时,一般采用法兰连接.对于HDPE管材之间,当不便于采用热熔方式连接时,也可采用法兰连接.法兰连接时,螺栓应预先均匀拧紧,待8小时以后,再重新紧固.（6）HDPE管道的压力测试:HDPE管道系统在投入运行之前应进行压力试验.压力试验包括强度试验和水密性试验两项内容.测试时一般推荐采用水作为试验介质.。

pe管材连接方法
PE管材连接方法有很多种，以下是常见的几种方法：
1. 热熔连接法：热熔连接是一种常用的PE管材连接方法。

通过将管材加热至熔点，再将两根管材插入专用的连接器中，使熔化的PE管材相互融合，形成稳定的连接。

该方法具有连接牢固、无泄漏、耐腐蚀等优点，适用于输送水、气、油等介质。

2. 机械连接法：机械连接是一种非常常用的PE管材连接方法，既简单又方便。

通过将两根PE管材插入到机械连接器中，利用螺栓和夹具将两条管道连接在一起。

这种方法适用于连接大口径管道，但是需要保证连接器的可靠性和密封性。

3. 热缩连接法：这种方法是先将特制的热缩套管套在PE管材两端，再使用特制的热风枪将套管加热至适当温度，使其收缩紧贴在PE管材上，从而形成连接。

这种方法不但连接牢固、密封性好，而且还能抵抗较高的压力和温度。

4. 拉伸连接法：拉伸连接法是实现两根PE管材连接的最基本方法之一。

通过将两根管子的管口对齐、拉直、拉长，使之相交重合，再用水泵或其它方法将两根管材填充液体，使其形成气密接触，从而达到紧密连接的目的。

以上是几种PE管材连接方法的具体介绍，根据不同的场合和要求，可以选用不同的方法进行连接，以确保连接的牢固性和安全性。

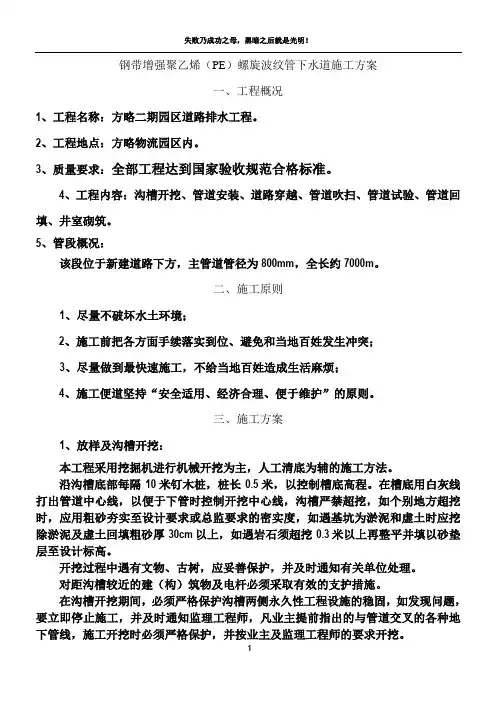

钢带增强聚乙烯（PE）螺旋波纹管下水道施工方案一、工程概况1、工程名称：方略二期园区道路排水工程。

2、工程地点：方略物流园区内。

3、质量要求：全部工程达到国家验收规范合格标准。

4、工程内容：沟槽开挖、管道安装、道路穿越、管道吹扫、管道试验、管道回填、井室砌筑。

5、管段概况：该段位于新建道路下方，主管道管径为800mm，全长约7000m。

二、施工原则1、尽量不破坏水土环境；2、施工前把各方面手续落实到位、避免和当地百姓发生冲突；3、尽量做到最快速施工，不给当地百姓造成生活麻烦；4、施工便道坚持“安全适用、经济合理、便于维护”的原则。

三、施工方案1、放样及沟槽开挖：本工程采用挖掘机进行机械开挖为主，人工清底为辅的施工方法。

沿沟槽底部每隔10米钉木桩，桩长0.5米，以控制槽底高程。

在槽底用白灰线打出管道中心线，以便于下管时控制开挖中心线，沟槽严禁超挖，如个别地方超挖时，应用粗砂夯实至设计要求或总监要求的密实度，如遇基坑为淤泥和虚土时应挖除淤泥及虚土回填粗砂厚30cm以上，如遇岩石须超挖0.3米以上再整平并填以砂垫层至设计标高。

开挖过程中遇有文物、古树，应妥善保护，并及时通知有关单位处理。

对距沟槽较近的建（构）筑物及电杆必须采取有效的支护措施。

在沟槽开挖期间，必须严格保护沟槽两侧永久性工程设施的稳固，如发现问题，要立即停止施工，并及时通知监理工程师，凡业主提前指出的与管道交叉的各种地下管线，施工开挖时必须严格保护，并按业主及监理工程师的要求开挖。

挖出的沟槽土，不得堆放于施工现场，应及时托运离场 2、管道安装2.1管道安装前必须具备下列条件:管道应在沟底标高和管基填层质量检查合格后，方可安装。

管子、管件等附属设备在安装前应按设计要求核对无误，并应进行外观检查，符合要求方可使用。

安装前，应将管子、管件等内部清理干净，不得存有杂物。

管道安装时，管沟积水应排除，每次收工时，管端应临时封堵。

2.2管材及管件的检验: 管材的性能指标1 原 材 料 性 能 表1 聚乙烯（PE ）材料性能表2钢带性能表3 粘接树脂性能2 管材物理力学性能3 管材系统适用性要求管材、管件及设备运至现场后，必须由材料员（质检员配合）逐根、逐件的检查管口质量，并做好标识记录，不合格的不准使用。

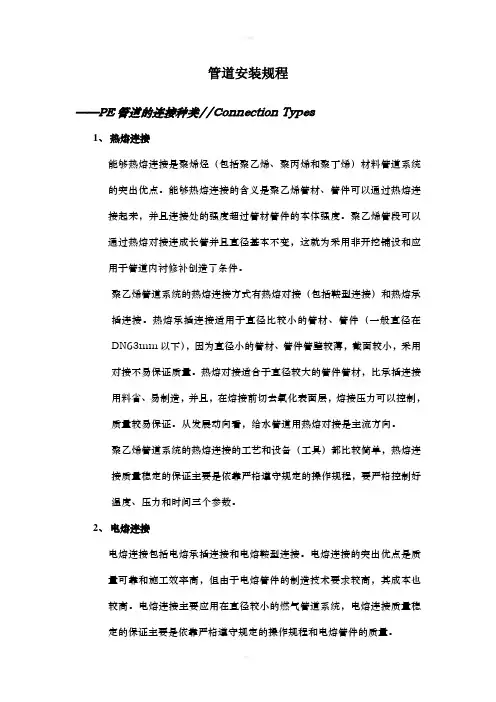

管道安装规程——PE管道的连接种类//Connection Types1、热熔连接能够热熔连接是聚烯烃（包括聚乙烯、聚丙烯和聚丁烯）材料管道系统的突出优点。

能够热熔连接的含义是聚乙烯管材、管件可以通过热熔连接起来，并且连接处的强度超过管材管件的本体强度。

聚乙烯管段可以通过热熔对接连成长管并且直径基本不变，这就为采用非开挖铺设和应用于管道内衬修补创造了条件。

聚乙烯管道系统的热熔连接方式有热熔对接（包括鞍型连接）和热熔承插连接。

热熔承插连接适用于直径比较小的管材、管件（一般直径在DN63mm以下），因为直径小的管材、管件管壁较薄，截面较小，采用对接不易保证质量。

热熔对接适合于直径较大的管件管材，比承插连接用料省、易制造，并且，在熔接前切去氧化表面层，熔接压力可以控制，质量较易保证。

从发展动向看，给水管道用热熔对接是主流方向。

聚乙烯管道系统的热熔连接的工艺和设备（工具）都比较简单，热熔连接质量稳定的保证主要是依靠严格遵守规定的操作规程，要严格控制好温度、压力和时间三个参数。

2、电熔连接电熔连接包括电熔承插连接和电熔鞍型连接。

电熔连接的突出优点是质量可靠和施工效率高，但由于电熔管件的制造技术要求较高，其成本也较高。

电熔连接主要应用在直径较小的燃气管道系统，电熔连接质量稳定的保证主要是依靠严格遵守规定的操作规程和电熔管件的质量。

3、机械连接机械连接包括卡箍式连接和卡压式连接两种。

尽管聚乙烯管道系统主要采用热熔连接和电熔连接，但是在某些应用场合聚乙烯管道系统采用机械更方便、更经济。

例如在聚乙烯管道系统的修理中，有时不方便或不可能采用热熔连接或电熔连接。

如在地坑中修理被损坏的埋地管道，现场条件不可能保证连接处无水；又如需要在野外连接少量大直径管道时，采用热熔连接需要专用设备可能很不经济；还有在需要把聚乙烯管道和其他材质管道连接时，也需要采用机械连接。

——聚乙烯非开挖铺设技术//Laid Technology非开挖铺设技术包括新管道的非开挖铺设和旧管道的非开挖修复，在不少场合采用非开挖铺设可以明显的提高效率将低工程费用。
