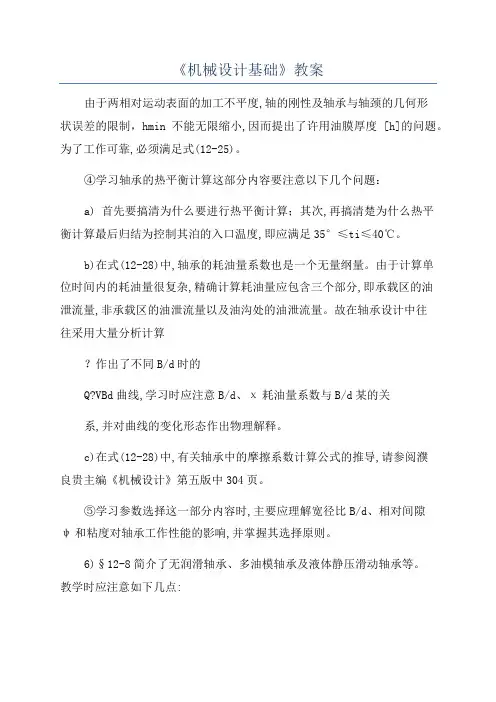

《机械设计基础》教案由于两相对运动表面的加工不平度,轴的刚性及轴承与轴颈的几何形状误差的限制，hmin不能无限缩小,因而提出了许用油膜厚度 [h]的问题。
为了工作可靠,必须满足式(12-25)。
④学习轴承的热平衡计算这部分内容要注意以下几个问题：a) 首先要搞清为什么要进行热平衡计算；其次,再搞清楚为什么热平衡计算最后归结为控制其泊的入口温度,即应满足35°≤ti≤40℃。
b)在式(12-28)中,轴承的耗油量系数也是一个无量纲量。
由于计算单位时间内的耗油量很复杂,精确计算耗油量应包含三个部分,即承载区的油泄流量,非承载区的油泄流量以及油沟处的油泄流量。
故在轴承设计中往往采用大量分析计算作出了不同B/d时的Q?VBd曲线,学习时应注意B/d、χ耗油量系数与B/d某的关系,并对曲线的变化形态作出物理解释。
c)在式(12-28)中,有关轴承中的摩擦系数计算公式的推导,请参阅濮良贵主编《机械设计》第五版中304页。
⑤学习参数选择这一部分内容时,主要应理解宽径比B/d、相对间隙ψ和粘度对轴承工作性能的影响,并掌握其选择原则。
6)§12-8简介了无润滑轴承、多油模轴承及液体静压滑动轴承等。
教学时应注意如下几点:①无润滑轴承大多采用各种工程塑料制造,应了解这些材料的性能及特点。
主要设计参数的选择原则和承载能力的简化估算方法。
②多油模轴承的类型、结构特点及工作原理。
③液体静压轴承的承载原理及特点(包括定量供油和定压供油)。
要了解多油腔静压轴承的工作原理。
对于节流器,重点在于搞清节流器的作用。
教材中虽然仅介绍了毛细管节流器的结构简图,但其它型式的节流器,如小孔节流器、滑阀节流器、薄膜反馈节流器等，不难从有关阐述静压技术的书籍中查到。
三、本章教学工作的组织及学时分配本章的教学内容安排4个学时。
以多媒体手段介绍结构图，以板书推导和实物共同完成该章的教学任务。
第十三章滚动轴承一、本章主要内容、特点及学习要求1.本章主要内容为滚动轴承的选择和轴承装臵的设计。
滚动轴承寿命计算一、额定寿命与额定动载荷1、轴承寿命在一定载荷作用下，轴承在出现点蚀前所经历的转数或小时数，称为轴承寿命。
由于制造精度，材料均匀程度的差异，即使是同样材料，同样尺寸的同一批轴承，在同样的工作条件下使用，其寿命长短也不相同。
若以统计寿命为1单位，最长的相对寿命为4单位，最短的为0.1-0.2单位，最长与最短寿命之比为20-40倍。
为确定轴承寿命的标准，把轴承寿命与可靠性联系起来。
2、额定寿命同样规格（型号、材料、工艺）的一批轴承，在同样的工作条件下使用，90%的轴承不产生点蚀，所经历的转数或小时数称为轴承额定寿命。
3、基本额定动载荷为比较轴承抗点蚀的承载能力，规定轴承的额定寿命为一百万转（106）时，所能承受的最大载荷为基本额定动载荷，以C表示。
也就是轴承在额定动载荷C作用下，这种轴承工作一百万转（106）而不发生点蚀失效的可靠度为90%，C越大承载能力越高。
对于基本额定动载荷（1）向心轴承是指纯径向载荷（2）推力球轴承是指纯轴向载荷（3）向心推力轴承是指产生纯径向位移得径向分量二、轴承寿命的计算公式：洛阳轴承厂以208轴承为对象，进行大量的试验研究，建立了载荷与寿命的数字关系式和曲线。
式中：--轴承载荷为P时，所具有的基本额定寿命(106转)L10C--基本额定动载荷 Nε--指数对球轴承：ε=3对滚子轴承：ε=10/3P--当量动载荷(N)把在实际条件下轴承上所承受的载荷: A、R ,转化为实验条件下的载荷称为当量动载荷，对轴承元件来讲这个载荷是变动的，实验研究时，轴承寿命用106转为单位比较方便(记数器)，但在实际生产中一般寿命用小时表示，为此须进行转换L10×106=Lh×60n所以滚动轴承寿命计算分为：1、已知轴承型号、载荷与轴的转速，计算Lh；2、已知载荷、转速与预期寿命，计算C ，选取轴承型号。
通常取机器的中修或大修界限为轴承的设计寿命，一般取L h '=5000，对于高温下工作的轴承应引入温度系数ftCt=ftC上两式变为：对于向心轴承对于推力轴承三、当量动载荷P的计算在实际生产中轴承的工作条件是多种多样的，为此，要把实际工作条件下的载荷折算为假想寿命相同的实验载荷--当量载荷。

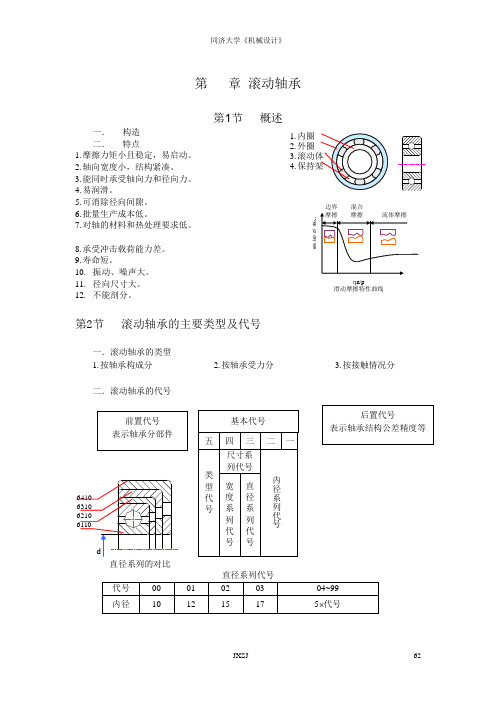

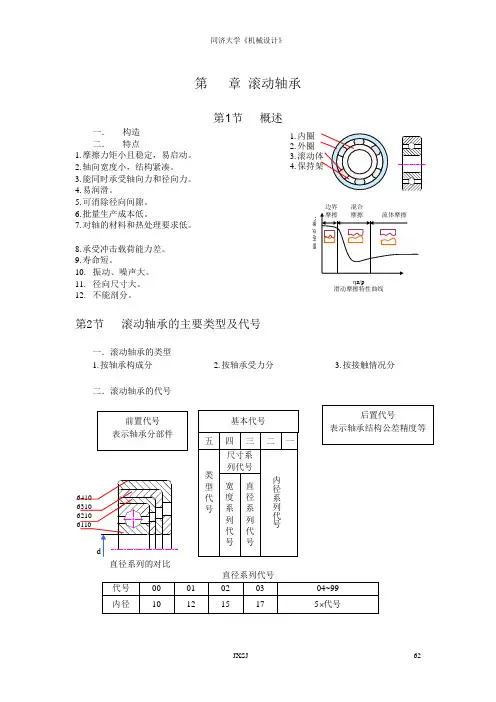

第 章 滚动轴承第1节 概述一． 构造 二． 特点1. 摩擦力矩小且稳定，易启动。
2. 轴向宽度小，结构紧凑。
3. 能同时承受轴向力和径向力。
4. 易润滑。
5. 可消除径向间隙。
6. 批量生产成本低。
7. 对轴的材料和热处理要求低。
8. 承受冲击载荷能力差。
9. 寿命短。
10. 振动、噪声大。
11. 径向尺寸大。
12. 不能剖分。
第2节 滚动轴承的主要类型及代号一．滚动轴承的类型 1. 按轴承构成分 2. 按轴承受力分 3. 按接触情况分二．滚动轴承的代号直径系列代号1. 内圈2. 外圈3.4.混合 ηn/p滑动摩擦特性曲线边界 前置代号 表示轴承分部件后置代号表示轴承结构公差精度等直径系列的对比选择轴承类型时考虑的因素：一．轴承的载荷载荷大小、方向是决定轴承类型的重要依据二．轴承的转速三．安装方便性四．轴承的调心性能第4节滚动轴承的工作情况一．轴承元件上的载荷分布1 .推力轴承设轴承受到轴向力S，则每个滚动体受力：F i=S/Z2 向心轴承1)力分布2)3.失效形式：疲劳点蚀4.设计计算准则：保证一定的接触疲劳强度二．向心推力轴承的派生轴向力（附加轴向力）1. 派生轴向力的产生R→N i→S i→S←A2. 轴向力对接触情况的影响注：1)Y对应A/R>e的Y2)e由轴承样本查取i固定套圈应力变化情况接触应力接触应力N iS iA/R=tanα A/R=1.25tan A/R>1.7tanα(N)10606'εhnLPC=一．滚动轴承的失效形式及基本额定寿命1.失效形式滚动体或内外圈滚道上的疲劳点蚀。
2.单个轴承滚动轴承的寿命：套圈或滚动体发生疲劳扩展之前，一套圈相对于另一套圈的转数。
3.滚动轴承的基本额定寿命1)滚动轴承的寿命分布2)基本额定寿命一定条件下，一组轴承中10%的轴承发生疲劳点蚀失效，而90%的轴承不发生疲劳点蚀失效前的内外圈相对转数（106）或工作时数二．滚动轴承的基本额定动载荷1.载荷和额定寿命的关系2.基本额定动载荷轴承的基本额定寿命恰好为106转时，轴承所能承受的载荷值C。
如何选择轴承型号1.根据工作条件选择滚动轴承类型2.求比值A/R3.初步计算当量动载荷4.求轴承应有的基本额定动载荷值5.按照轴承样本选择轴承型号，并验算其寿命是否高于预期计算寿命轴承的工作条件:（一）轴承的载荷轴承所受载荷的大小、方向和性质，是选择轴承类型的主要依据。
根据载荷的大小选择轴承类型时，由于滚子轴承中主要元件间是线接触，宜用于承受较大的载荷，承载后的变形也较小。
而球轴承中则主要为点接触，宜用于承受较轻的或中等的载荷，故在载荷较小时，应优先选用球轴承。
根据载荷的方向选择轴承类型时，对于纯轴向载荷，一般选用推力轴承。
较小的纯轴向载荷可选用推力球轴承；较大的纯轴向载荷可选用推力滚子轴承。
对于纯径向载荷，一般选用深沟球轴承、圆柱滚子轴承或滚针轴承。
当轴承在承受径向载荷R的同时，还有不大的轴向载荷A时，可选用深沟球轴承或接触角不大的角接触球轴承或圆锥滚子轴承；当轴向载荷较大时，可选用接触角较大的角接触球轴承或圆锥滚子轴承，或者选用向心轴承和推力轴承组合在一起的结构，分别承担径向载荷和轴向载荷。
（二）轴承的转速在一般转速下，转速的高低对类型的选择不发生什么影响，只有在转速较高时，才会有比较显著的影响。
轴承样本中列入了各种类型、各种尺寸轴承的值。
这个转速是指载荷不太大（P≤0.1C，C为基本额定动载荷），极限转速nlim冷却条件正常，且为0级公差轴承时的最大允许转速。
但是，由于极限转速主要是受工作时温升的限制，因此，不能认为样本中的极限转速是一个绝对不可超越的界限。
如果轴承的工作转速超过极限转速时，可采取下述第5条提出的措施。
从工作转速对轴承的要求看，可以确定以下几点：：1）球轴承与滚子轴承相比较，有较高的极限转速，故在高速时应优先选用球轴承。
2）在内径相同的条件下，外径越小，则滚动体就越轻小，运转时滚动体加在外圈滚道上的离心惯性力也就越小，因而也就更适于在更高的转速下工作。
放在高速时，宜选用超轻、特轻及轻系列的轴承。
滚动轴承计算题题 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】滚动轴承30题（当量动载荷、寿命计算等）1．有一轴由一对角接触球轴承支承，如图所示。
已知：齿轮的分度圆直径d =200mm ，作用在齿轮上的载荷为T F =1890N, =700N, =360N.轴承的内部轴向力S 与径向载荷的关系式为：S=T F 。
求两轴承所承受的轴向载荷。
题1图解：受力分析如图示。
题1答图1S 、2S 方向如图示所以轴承2被“压紧”，轴承1“放松”。
2．如图所示，某轴用一对30307圆锥滚子轴承，轴承上所受的径向负荷R 1=2500N ，R 2=5000N ，作用在轴上的向外负荷F a1=400N,F a2=2400N 。
轴在常温下工作，载荷平稳f P =1。
试计算轴承当量动负载大小，并判断哪个轴承寿命短些（注：30307轴承的Y=,e=,S=R/(2Y);当A/R>e 时，X=,Y=；当A/R<=e 时，X=1,Y=0）题2图解：受力分析如图示。
题2答图所以轴承2被“压紧”，轴承1“放松”。
所以11111()2500PN f P X R Y A =+=因为1P < 2P 所以轴承2寿命短些3．某齿轮轴由一对30212/P6X 轴承支承，其径向载荷分别为1r F =5200N,2r F =3800N ，方向如图所示。
取载荷系数f p =。
试计算： 两轴承的当量动负荷P 1、P 2:1）当该对轴承的预期寿命L h =18000h 时，齿轮轴所允许的最大工作转速N max =?附30212/P6X 轴承的有关参数如下： C r =59250N,e=,X=, Y=,S=Fr/(2Y)题3图解：受力分析如图示。
题3答图（1）115200152922 1.7r N YFS ===⨯ 1S 、2S 方向如图示所以轴承2被“压紧”，轴承1“放松”。
第十八章滚动轴承§18-1 滚动轴承的结构及类型一、滚动轴承的结构滚动轴承一般是由内圈、外圈、滚动体和保持架组成(图18-1)。
通常内圈随轴颈转动，外圈装在机座或零件的轴承孔内固定不动。
内外圈都制有滚道，当内外圈相对旋转时，滚动体将沿滚道滚动。
保持架的作用是把滚动体沿滚道均匀地隔开，如图18-2所示。
图18-1滚动轴承结构图18-2滚动轴承运动滚动体与内外圈的材料应具有高的硬度和接触疲劳强度、良好的耐磨性和冲击韧性。
一般用含铬合金钢制造，经热处理后硬度可达HRC61~65，工作表面须经磨削和抛光。
保持架一般用低碳钢板冲压制成，高速轴承多采用有色金属或塑料保持架。
与滑动轴承相比，滚动轴承具有摩擦阻力小，起动灵敏、效率高、润滑简便和易于互换等优点，所以获得广泛应用。
它的缺点是抗冲击能力较差，高速时出现噪声，工作寿命也不及液体摩擦的滑动轴承。
由于滚动轴承已经标准化，并由轴承厂大批生产，所以，使用者的任务主要是熟悉标准、正确选用。
图18-3给出了不同形状的滚动体，按滚动体形状滚动轴承可分为球轴承和滚子轴承。
滚子又分为长圆柱滚子、短圆柱滚子、螺旋滚子、圆锥滚子、球面滚子和滚针等。
图18-3 滚动体的形状二、滚动轴承的类型滚动轴承常用的类型和特性，见表18-1。
由于结构的不同，各类轴承的使用性能如下。
1．承载能力在同样外形尺寸下。
滚子轴承的承载能力约为球轴承的1.5~3倍。
所以，在载荷较大或有冲击载荷时宜采用滚子轴承。
但当轴承内径d 20mm时，滚子轴承和球轴承的承载能力已相差不多，而球轴承的价格一般低于滚子轴承，故可优先选用球轴承。
2．接触角接触角是滚动轴承的一个主要参数，轴承的受力分析和承载能力等与接触角有关。
表18-2列出各类轴承的公称接触角。
滚动体套圈接触处的法线与轴承径向平面（垂直于轴承轴心线的平面）之间的夹角称为公称接触角。
公称接触角越大，轴承承受轴向载荷的能力也越大。
滚动轴承按其承受载荷的方向或公称接触角的不同，可分为：（1） 径向轴承，主要用于承受径向载荷，其公称接触角从0 到45 ；（2） 推力轴承，主要用于承受轴向载荷，其公称接触角从大于45 到90（表18-2）。
滚动轴承30题（当量动载荷、寿命计算等）1．有一轴由一对角接触球轴承支承，如图所示。
已知：齿轮的分度圆直径d =200mm ，作用在齿轮上的载荷为T F =1890N, =700N, =360N.轴承的内部轴向力S 与径向载荷的关系式为：S=0.4T F 。
求两轴承所承受的轴向载荷。
题1图解：受力分析如图示。
2V题1答图1150100300700150360100470300rA vNFF R⨯+⨯=⨯+⨯== 21700470230vrvN R FR=-=-=2111189094522HH rN R R F ===⨯=1R =2R =110.4S R = 220.4S R =1S、2S 方向如图示12400360782A N SS F +=+=>所以轴承2被“压紧”，轴承1“放松”。
1211422,782A N N SS A A F ===+=2．如图所示，某轴用一对30307圆锥滚子轴承，轴承上所受的径向负荷R 1=2500N ，R 2=5000N ，作用在轴上的向外负荷F a1=400N,F a2=2400N 。
轴在常温下工作，载荷平稳f P =1。
试计算轴承当量动负载大小，并判断哪个轴承寿命短些？（注：30307轴承的Y=1.6,e=0.37,S=R/(2Y);当A/R>e 时，X=0.4,Y=1.6；当A/R<=e 时，X=1,Y=0）题2图解：受力分析如图示。
题2答图11250078122 1.6N YRS ===⨯ 225000156322 1.6N Y R S ===⨯211278124004002781a a N S S F F+-=+-=>所以轴承2被“压紧”，轴承1“放松”。
112111781,2781a a N N SS A A F F ===+-=117810.312500e AR==< 2227810.565000e A R==< 所以11111()2500PN f PX R Y A =+=22222()6450PN f PX R Y A =+=因为1P < 2P 所以轴承2寿命短些3．某齿轮轴由一对30212/P6X 轴承支承，其径向载荷分别为1r F =5200N,2r F =3800N ，方向如图所示。
滚动轴承的选择计算16. 3 滚动轴承的选择计算16.3.0滚动轴承类型的选择1.轴承的载荷大小:滚子轴承优于球轴承方向:径向R(6、1、N)轴向A(5)R+ A(7、3、6)轴承的载荷方向2.轴承的转速极限转速n:滚动轴承允许的最高工作转速称为lim 极限转速。
对高转速的轴承:1).优先选用球轴承(润滑的阻力)2).轻系列轴承优于中、重系列(离心力) 3).实体保持架优于冲压保持架(易形成油膜减小摩擦)4).提高公差等级、改善润滑条件等推力轴承的主要承载能力表现在轴向，离心力过大时无法通过径向反力平衡，将引起较大的反力，发热大，极限转速较低3. 轴承的调心性能表16-24. 轴承的安装与拆卸5. 经济性:球比滚子便宜，精度适宜比较球轴承和滚子轴承有:16.3.1滚动轴承的工作情况分析1.运动关系:内外圈相对回转;滚动体既自转又公转。
2.轴承中载荷的分布: ,推力轴承 F=F/z 0 a,向心轴承，在载荷F 的作用下,根据变形关系，轴承r下部中间滚动体受力最大，向两边逐渐减小。
也就是说～最多只有半圈滚动体受载～且各滚动体的受载大小也不同。
应力循环特性:内、外圈～滚动体的受力可以认为是脉动循环。
16.3.2 滚动轴承的失效形式及设计准则设计失效形式准则点蚀(一般轴承) 寿命计算静载永久变形荷计算密封;磨损、烧伤润滑、散热限制胶合极限转速元件破裂，重新正确安装。
对可分离的高精度轴承不能互换安装.在正确使用下，滚动轴承的最主要的失效形式是点蚀，点蚀可能发生在滚动体和任意座圈上，由于滚动轴承的接触应力较大，通常不按永久寿命设计，设计滚动轴承的寿命是滚动轴承设计的重要内容.由于滚动轴承工作中的接触应力较大，在接触应力作用下元件表面可能发生塑性变形，过大的塑性变形会影响轴承的工作平稳性和旋转精度，除过大的工作应力会造成塑性变形以外，拆卸和装配中的不正确操作也会引起塑性变形;在润滑不良的情况下，会造成轴承磨损，在使用滚动轴承中应保证充足的润滑，在设计中应为正确的润滑提供条件，应为添加润滑剂和保持润滑剂的合理量设置必要的装置，如加油孔，油面显示装置等。
