课题2－8电路中各点电位的计算时间 9月27日教学目标1．掌握电路中各点电位的计算。
2．掌握电路中任意两点间电压的计算方法。
教学重点电路中各点电位的计算。
课前复习1．伏安法测量电阻的原理。
2．伏安法测量电阻产生误差的原因。
3．电桥平衡的条件。
第八节电路中各点电位的计算一、电位的概念1．零电位点计算电位的起点。
习惯上规定大地的电位为零或电路中的某一公共点为零电位。
2．电位电路中任一点与零电位点之间的电压就是该点的电位。
二、电位的计算方法1．确定零电位点。
2．标出电路中的电流方向，确定电路中各元件两端电压的正、负极。
3．从待求点通过一定的路径绕到零电位点，则该点的电位等于此路径上全部电压降的代数和。
如果在绕行过程中从元件的正极到负极，此电压便为正的，反之，从元件的负极到正极，此电压则为负。
三、举例例1：如图，求V A、V B、V C、V D、U AB、U BC、U DC例2：已知：E1 = 45 V，E2 = 12 V，内阻忽略，R1 = 5 Ω，R2 = 4 Ω，R3 = 2 Ω，求：B、C、D 三点的电位。
结论：（1）电位与所选择的绕行路径无关。
（2）选取不同的零电位点，各电位将发生变化，但电路中任意两点间的电压将保持不变。
练习习题（《电工基础》第2版周绍敏主编）1．是非题(9)、(10)；2．选择题(8)。
小结计算电路中某点电位的方法。
布置作业习题（《电工基础》第2版周绍敏主编）3．填充题（9）、（10）；4．问答与计算题（11）、（12）。
第八节电路中各点电位的计算1、电路中每一点都有一定的电位，电位的起点叫，常叫。
常用符号表示，一般规定的电位为0，电位的单位和电压的单位一致，都是，常用的还有、。
电路中某点的电位就是该点和参考点之间的。
2、a点的电位常用表示，b点的电位常用表示，a、b两点之间的电位差就是这这两点之间的电压即U ab。
如果Va=5V, Vb=8V，则它们之间的电压U ab= V，说明a点的电位比b点的电位（低、高）V。
3、（）电路中各点的电位值与参考点的选择有关，但与路径的选择无关。
4、（）电路中任意两点间的电压不随参考点的变化而变化。
5、（）同一参考点，如果Va=5V, Vb=-5V，说明a、b两点的电位相同。
6、（）同一参考点，如果Va=5V, Vb=-8V，说明a点电位比b点的电位低。
7、（）参考点选择不同，电路中任意两点间的电压值不同。
8、（）电路中任意两点间的电压越大，说明这两点的电位越高。
9、（）如果Va=5V, Vb=-5V，则U ab=0V。
10、图1示电路是某复杂电路中的一部分，如果U AB=10V，U BC=-2V，则U AC= V。
如果以B点为参考点，则V B= V, V A= V,V C= V，U AC= V A-V C= V。
如果以C点为参考点，则V C= V, V A= V,V B= V，U AC= V A-V C= V。
图1 图211、图2示电路中。
已知V A=9V, V C=-6V，R1=10Ω，R2=5Ω，则V B= V。
12、图3示电路中，R1=2Ω，R2=3Ω，E=6V，内阻不计。
I=0.5A.当电流从D流向A时，U AC= V,U DC= V，U BD= V，U BC= V,U AD= V当电流从A流向D时，U AC= V,U DC V，U BD= V，U BC= V ,U AD= V。
图313、图4示电路中，E1=6V，E2=10V，内阻不计，R1=4Ω，R2=2Ω，R3=1Ω，R4=9Ω，R5=1Ω，则V A= V，V B V，V F V。
一、教材分析我说课的题目是《电路中各点电位的计算》它是劳教版的《电工基础》第二章第七节的内容。
第二章是在第一章电路基础知识的基础上展开的。
其电路的基本分析方法和计算是职教生学习《电工基础》必须要掌握的重点内容。
而第七节电位计算又是本章的重中之重，本节课是第三章基尔霍夫定律学习的基础，也是以后学习电子线路的基础。
二、教材处理一个优秀的教师在教学中一定要会灵活处理教材，切忌照本宣科。
本节课教材中设置了两个新知识点，一个是电位的概念，另一个是各点电位计算方法。
电位是一个抽象的概念，是教学中的难点，而计算各点电位时根据高低电位的方向对电压取值也是一个难点，这样一节课出现了两个难点，让学生在难点的基础上学习难点，显然是难上加难，所以为了分化难点，我把电位的概念放在第一章补充讲解，本节课只学习电位的计算方法。
三、教学目标根据教学大纲要求，结合学生的实际水平，我制定本节课的学习目标是：1、知识目标：理解并掌握电路中各点电位及两点间电压的计算方法2、能力目标：培养学生分析问题，总结规律的能力，培养学生的创造性思维能力。
3、德育目标：培养学生团结协作意识。
四、教学重点依据本节课在教材体系中的重要地位，结合大纲精神，为了顺利完成教学目标，我确立本节课的教学重点是：电路中各点电位的计算和任意两点间电压的计算方法。
为了突出重点，整个新课学习的几个环节都是围绕这一重点展开的。
五、教学难点学生的认知规律是：当由具体事物引导抽象思维时，抽象思维才容易理解和接受。
而本节知识涉及到的电压的正值方向非常抽象，让学生在此抽象概念的基础上掌握电压的取值，显然是有难度的，所以我认为本节课教学难点是：各段电压的取值（突破难点采用的方法是：分化难点，循序渐进。
先让他们观察比较，再分组讨论、归纳总结。
）六、教学方法遵循新课程改革以教为主导，学为主体，使每个学生都得到发展的教学理念，在整个课堂中我采用启发、点拨、分组讨论与讲解相结合的教学方法。

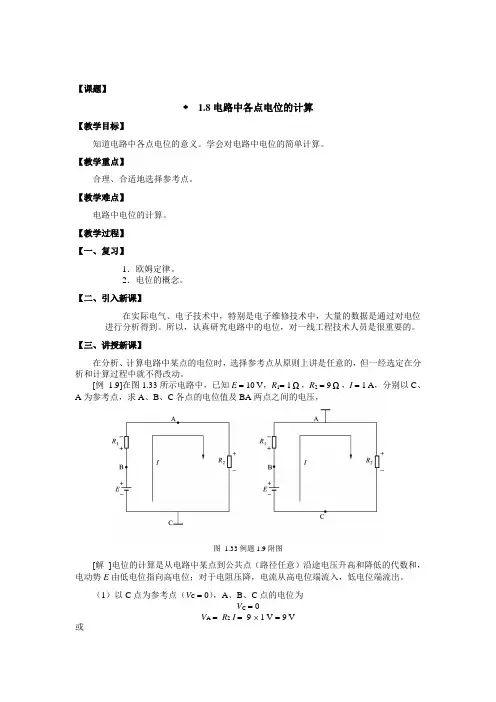

【课题】* 1.8电路中各点电位的计算【教学目标】知道电路中各点电位的意义。
学会对电路中电位的简单计算。
【教学重点】合理、合适地选择参考点。
【教学难点】电路中电位的计算。
【教学过程】【一、复习】1．欧姆定律。
2．电位的概念。
【二、引入新课】在实际电气、电子技术中，特别是电子维修技术中，大量的数据是通过对电位进行分析得到。
所以，认真研究电路中的电位，对一线工程技术人员是很重要的。
【三、讲授新课】在分析、计算电路中某点的电位时，选择参考点从原则上讲是任意的，但一经选定在分析和计算过程中就不得改动。
[例1.9]在图1.33所示电路中，已知E = 10 V，R1= 1Ω，R2 = 9Ω，I = 1 A，分别以C、A为参考点，求A、B、C各点的电位值及BA两点之间的电压，图 1.33例题1.9附图[解]电位的计算是从电路中某点到公共点（路径任意）沿途电压升高和降低的代数和，电动势E由低电位指向高电位；对于电阻压降，电流从高电位端流入，低电位端流出。
（1）以C点为参考点（V C = 0），A、B、C点的电位为V C = 0V A = R2 I = 9 ⨯ 1 V = 9 V或V A = E - R1I = ( 10 - 1 ⨯ 1 ) V = 9 VA点与参考点之间有2段电路，沿任一电路计算结果是一致的。
即电路中某点对参考点电位是唯一的。
V B = E = 10 VU BA = V B - V A = ( 10 - 9 ) V = 1 V（2）以A点为参考点（V A= 0），A、B、C点的电位值为V A = 0 VV B = R1 I = 1 ⨯ 1 V = 1 VV C = - R2 I= -9 ⨯1 V = - 9 V或V C = - E + R1I = ( - 10 + 1 ⨯ 1 ) V = - 9 VU BA = V B - V A = ( 1 - 0 ) V = 1V结论：参考点不同的选择，电位值也就不同，但电压值不变，即电位值与参考点的选择有关，而电压值与参考点无关。
第八节各点电位的计算
授课人：安克林
一、教材分析
本节课是第二章《简单直流电路》第八节《电路中各点电位的计算》。
在学习本节课之前，我们已经学习了电路的基本概念和基本定律。
学生已经较熟练的掌握了欧姆定律（包括闭合电路的欧姆定律），对电压这个概念也有了一定的认知和理解。
本节内容是对前面所学知识的一个延续，有助于学生对电压和欧姆定律的深入理解。
同时，学会对电路中各点的电位进行计算，也为下一章学习基尔霍夫定律打下基础，做好知识铺垫。
故本节内容是本章知识的一个重点，在这里它起着承上启下的作用。
二、学情分析
职高生面临着学生基础知识薄弱、目标不明、自信不足、学习能力不强等学习困境。
但是毕竟是专业基础课，我们的学生，尤其是大部分的男生，对我们这门课还是很感兴趣的，因此老师更要在平时的课上课下注意引导和鼓励，让他们继续保持对《电工基础》的兴趣。
另外，对一些基础较好的学生，思维比较活跃，学得很快，这就要求老师在课上课下适当的作些教学调整或补充，以满足全体学生的教学需求。
三、教学目标确定
通过本节课的学习，一方面，使学生加深对电路中各基本概念和基本定律的理解，掌握一定的基础知识；二方面，学会对电路中各点电位的计算，为后续课程的学习打下良好的基础。
【教学目标】
1.理解零电位点的概念，会选择零电位点。
2.理解电路中电位的概念及电位和电压之间的关系。
3.会计算电路中各点的电位和任意两点之间的电压。
4.理解电位的高低与绕行方向无关，而与零电位点的选择有关。
【教学重点】
1.电位的概念。
2.电路中各点电位的计算和任意两点间电压的计算。
【教学难点】
电路中各点电位的计算和任意两点间电压的计算。
【教学方法】
类比法、例题解析法、归纳法
【课时安排】
一课时
[教学关键]
做好分析、归纳，反复练习，理解和掌握解题步骤。
【教学过程】
引入新课：
电路中的每一点都有一定的电位，那么，电路中各点的电位又如何计算呢？
四、新课教学：
（一）、电位
【练习】已知E1＝10V，E2＝15V，R1＝3Ω，R2＝2Ω，
R3＝5Ω，试求A点电位V A。
教师示右图引导学生分析，归纳：
1.零电位点：事先指定的计算电位的起点叫做零电位点。
用“┷”表示。
那么，零电位点如何选择呢？
2.零电位点的选择
教师强调：可以任意选择。
习惯上，常规定大地的电位为零。
也可以是机器的机壳，许多元件汇交的公共点等。
3.电位：电路中任意一点与零电位点之间的电压（电位差）就是该点的电位。
表示：用“V”表示，如V A、V B、V C、V D等。
4.电位和电压（电位差）之间的关系：
U AB=V A－V B
拓展延伸：若V B=0，则V A=U AB，进一步帮助学生理解电位的概念。
二、电路中各点电位及任意两点之间电压的计算：
1.电位的计算：
（1）思路：（教师引导学生归纳）只要从电路中的某一点出发，通过一定的路径绕到零电位点，该点的电位就等于此路径上全部电压降的代数和。
（2）电压正负的确定：
教师示右图讲授：
（1）先遇到电源正极就取正；若先遇电源负极则取负。
（2）根据电流的流向确定电阻两端的正负。
电流先经过的一端为正，另一端为负。
（3）电位的计算：已知E 1＝10V ，E 2＝15V ，R 1＝3Ω，R 2＝2Ω，R 3＝5Ω，试求A 点电位V A 。
【练习2】如右图所示，已知E 1=45V ，E 2=12V ， 电源内阻可忽略不计，R 1=5Ω，R 2=4Ω，R 3=2Ω， 求B 、C 、D 三点的电位。
教师分析、板演（每个点取其中一个绕行方向），归纳解题步骤： ①假定电流的方向，确定电阻两端电压的正负。
②选择零电位点：（假设取A 点）
③从被求点开始，通过一定的路径绕到零电位点， 该点的电位就等于此路径上全部电压降的代数和。
学生练习：取相反的绕行方向分别计算上述三个点的电位并比较计算结果． 归纳：
结论一：电路中各点的电位的高低与绕行方向无关。
学生练习：（改取E 点为零电位点）分别计算上述三点的电位，并与取A 点为零电位点时进行比较，归纳：
结论二：电路中各点的电位的高低与零电位点的选择有关。
2.电压的计算：
（1）教师引导学生归纳计算思路：U AB =V A －V B
（2）学生练习：利用上述公式计算上题中分别以A 点、E 点为零点位点时的U AB 、U BD 、 U DA 。
结论三：电路中任意两点这间的电压与零电位点的选择无关。
【练习3】如图所示的电路中，U AO=2V ，U BO =-7V ，U CO =-3V ,则V A ＝ ，V B ＝ ，V ｏ＝ ．
【练习4】如图所示，计算电路中A 点的电位。
【练习5】如图所示，R1=2Ω，R2=3Ω，E=6V ，内阻不计，I=0.5A ，求下列情况的U AC 、U BC 、U DC ？
（1）当电流从D 流向A 时； （2）当电流从A 流向D 时。
【练习6】如图所示，求：开路电压U AB
【练习7】如图所示的电路中，R 1=4Ω，R 2=2Ω，R 3=1Ω，E 1=6V ，E 2=3V ,试求电路中Va ，V b ，V c 。
教师小结：
依照板书提问小结 作业布置： 板书设计：
教学反思：。
