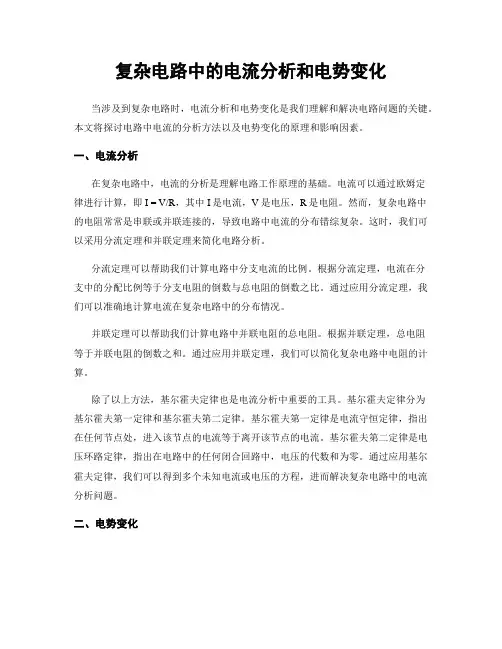

复杂电路中的电流分析和电势变化当涉及到复杂电路时,电流分析和电势变化是我们理解和解决电路问题的关键。
本文将探讨电路中电流的分析方法以及电势变化的原理和影响因素。
一、电流分析在复杂电路中,电流的分析是理解电路工作原理的基础。
电流可以通过欧姆定律进行计算,即I = V/R,其中I是电流,V是电压,R是电阻。
然而,复杂电路中的电阻常常是串联或并联连接的,导致电路中电流的分布错综复杂。
这时,我们可以采用分流定理和并联定理来简化电路分析。
分流定理可以帮助我们计算电路中分支电流的比例。
根据分流定理,电流在分支中的分配比例等于分支电阻的倒数与总电阻的倒数之比。
通过应用分流定理,我们可以准确地计算电流在复杂电路中的分布情况。
并联定理可以帮助我们计算电路中并联电阻的总电阻。
根据并联定理,总电阻等于并联电阻的倒数之和。
通过应用并联定理,我们可以简化复杂电路中电阻的计算。
除了以上方法,基尔霍夫定律也是电流分析中重要的工具。
基尔霍夫定律分为基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律是电流守恒定律,指出在任何节点处,进入该节点的电流等于离开该节点的电流。
基尔霍夫第二定律是电压环路定律,指出在电路中的任何闭合回路中,电压的代数和为零。
通过应用基尔霍夫定律,我们可以得到多个未知电流或电压的方程,进而解决复杂电路中的电流分析问题。
二、电势变化电势变化是电路中电场能量转化的结果,也是实现电路功能的基础。
在电路中,电势差(电压)是电场能量转化为其他形式能量(例如热能或机械能)的推动力。
电势差可以通过电源来提供,产生电路中电子流动的动力。
除了电源,电势变化还与电阻和电容器等电路元件相关。
电阻器中的电势变化主要是由于电流通过电阻器产生的能量损耗,这也是电阻器发热的原因。
电容器中的电势变化则来源于电场能量的储存和释放。
当电容器充电时,电场能量会导致电势上升;当电容器放电时,电势下降。
此外,电势变化还受到电路中其他元件的影响。
例如,电感器会因电流变化产生磁场能量,从而影响电势变化。

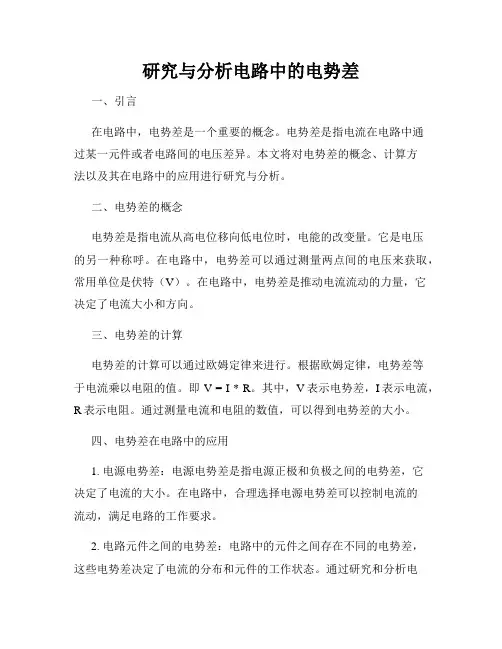

研究与分析电路中的电势差一、引言在电路中,电势差是一个重要的概念。
电势差是指电流在电路中通过某一元件或者电路间的电压差异。
本文将对电势差的概念、计算方法以及其在电路中的应用进行研究与分析。
二、电势差的概念电势差是指电流从高电位移向低电位时,电能的改变量。
它是电压的另一种称呼。
在电路中,电势差可以通过测量两点间的电压来获取,常用单位是伏特(V)。
在电路中,电势差是推动电流流动的力量,它决定了电流大小和方向。
三、电势差的计算电势差的计算可以通过欧姆定律来进行。
根据欧姆定律,电势差等于电流乘以电阻的值。
即 V = I * R。
其中,V表示电势差,I表示电流,R表示电阻。
通过测量电流和电阻的数值,可以得到电势差的大小。
四、电势差在电路中的应用1. 电源电势差:电源电势差是指电源正极和负极之间的电势差,它决定了电流的大小。
在电路中,合理选择电源电势差可以控制电流的流动,满足电路的工作要求。
2. 电路元件之间的电势差:电路中的元件之间存在不同的电势差,这些电势差决定了电流的分布和元件的工作状态。
通过研究和分析电路中各个元件之间的电势差,可以了解电路的工作原理,优化电路的设计。
3. 电势差与电能转换:电势差与电能之间存在着密切的关系。
通过电势差的变化,可以实现电能的转换,例如将电能转换为光能、热能等其他形式的能量。
五、电势差的影响因素电势差的大小和方向受到多种因素的影响。
以下是一些常见的影响因素:1. 电源的电压:电源的电压决定了电源电势差的大小。
合适的电源电势差可以保证电路正常工作。
2. 电阻的大小:电阻越大,电势差越大。
电阻对电势差的影响可通过欧姆定律进行计算。
3. 电流的大小:电流的大小与电势差成正比。
通过控制电流的大小可以调节电势差的大小。
4. 温度的影响:温度的变化会影响电势差的变化,特别是对于一些温度敏感的元件。
六、总结电势差在电路中起着重要作用,它决定了电流的流动和元件的工作状态。
通过研究与分析电势差,我们可以更好地理解电路的工作原理,并优化电路的设计。

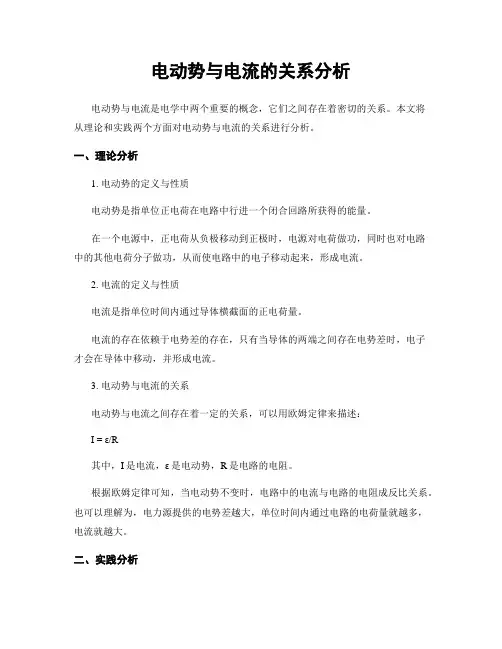

电动势与电流的关系分析电动势与电流是电学中两个重要的概念,它们之间存在着密切的关系。
本文将从理论和实践两个方面对电动势与电流的关系进行分析。
一、理论分析1. 电动势的定义与性质电动势是指单位正电荷在电路中行进一个闭合回路所获得的能量。
在一个电源中,正电荷从负极移动到正极时,电源对电荷做功,同时也对电路中的其他电荷分子做功,从而使电路中的电子移动起来,形成电流。
2. 电流的定义与性质电流是指单位时间内通过导体横截面的正电荷量。
电流的存在依赖于电势差的存在,只有当导体的两端之间存在电势差时,电子才会在导体中移动,并形成电流。
3. 电动势与电流的关系电动势与电流之间存在着一定的关系,可以用欧姆定律来描述:I = ε/R其中,I是电流,ε是电动势,R是电路的电阻。
根据欧姆定律可知,当电动势不变时,电路中的电流与电路的电阻成反比关系。
也可以理解为,电力源提供的电势差越大,单位时间内通过电路的电荷量就越多,电流就越大。
二、实践分析电动势与电流的关系在实际电路中也可以通过实验进行验证。
1. 实验装置我们可以利用一个简单的电路来观察电动势与电流的关系。
实验装置包括一个电池和一个可调节的电阻。
2. 实验步骤首先,将电池的正极和负极依次与电阻的两端相连,形成一个闭合的电路。
然后,通过改变电阻的阻值,可以观察到电流的变化。
3. 结果分析当电阻的阻值增大时,根据欧姆定律可知,电流将减小。
而当电阻的阻值减小时,电流将增加。
通过这个实验可以清楚地看出,电动势与电流之间存在着一定的关系。
电动势提供了电流流动所必需的能量,而电阻则决定了电流的大小。
当电路的电阻固定时,电流的大小将取决于电动势的大小。
结论:电动势与电流之间存在着密切的关系,通过理论分析和实验验证,我们可以发现,电动势提供了电路中电流流动所必需的能量,而电阻则决定了电流的大小。
在实际应用中,我们可以根据需要来选择合适的电动势和电阻,以便获得适当的电流。
总之,电动势与电流是电学中不可或缺的两个概念,它们之间有着密不可分的联系。

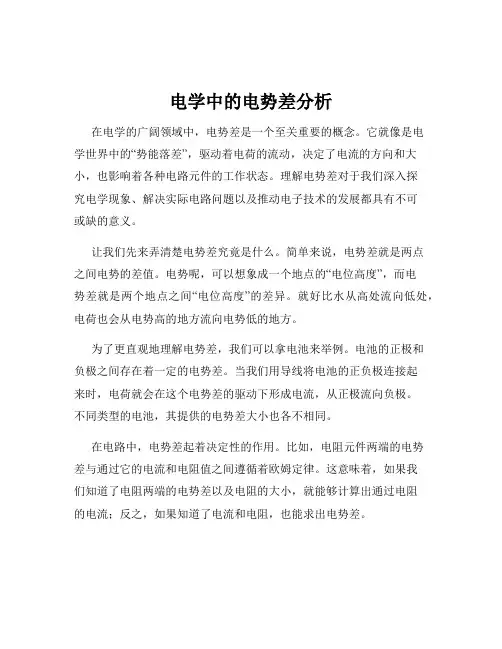

电学中的电势差分析在电学的广阔领域中,电势差是一个至关重要的概念。
它就像是电学世界中的“势能落差”,驱动着电荷的流动,决定了电流的方向和大小,也影响着各种电路元件的工作状态。
理解电势差对于我们深入探究电学现象、解决实际电路问题以及推动电子技术的发展都具有不可或缺的意义。
让我们先来弄清楚电势差究竟是什么。
简单来说,电势差就是两点之间电势的差值。
电势呢,可以想象成一个地点的“电位高度”,而电势差就是两个地点之间“电位高度”的差异。
就好比水从高处流向低处,电荷也会从电势高的地方流向电势低的地方。
为了更直观地理解电势差,我们可以拿电池来举例。
电池的正极和负极之间存在着一定的电势差。
当我们用导线将电池的正负极连接起来时,电荷就会在这个电势差的驱动下形成电流,从正极流向负极。
不同类型的电池,其提供的电势差大小也各不相同。
在电路中,电势差起着决定性的作用。
比如,电阻元件两端的电势差与通过它的电流和电阻值之间遵循着欧姆定律。
这意味着,如果我们知道了电阻两端的电势差以及电阻的大小,就能够计算出通过电阻的电流;反之,如果知道了电流和电阻,也能求出电势差。
再来看电容元件。
电容两端的电势差与电荷量之间存在着特定的关系。
当我们给电容充电时,电势差会逐渐增大,直到达到电源的电势差;而放电时,电势差则会逐渐减小。
在复杂的电路中,分析电势差更是解决问题的关键。
我们常常需要运用基尔霍夫定律来分析电路中各个部分的电势差和电流。
基尔霍夫定律包括电流定律和电压定律。
电流定律指出,在任何一个节点处,流入的电流总和等于流出的电流总和;电压定律则表明,在一个闭合回路中,电势差的代数和为零。
通过这些定律,我们可以对电路进行逐步分析,确定各个元件两端的电势差,从而计算出电路中的电流、功率等重要参数。
电势差的测量也是电学实验中的重要内容。
常用的测量工具是电压表。
电压表需要与被测电路并联连接,这样才能准确测量出两点之间的电势差。
在实际生活中,电势差的概念有着广泛的应用。

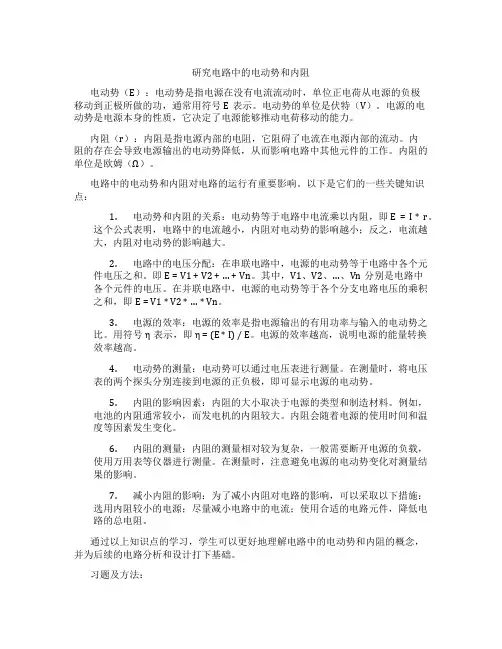

研究电路中的电动势和内阻电动势(E):电动势是指电源在没有电流流动时,单位正电荷从电源的负极移动到正极所做的功,通常用符号E表示。
电动势的单位是伏特(V)。
电源的电动势是电源本身的性质,它决定了电源能够推动电荷移动的能力。
内阻(r):内阻是指电源内部的电阻,它阻碍了电流在电源内部的流动。
内阻的存在会导致电源输出的电动势降低,从而影响电路中其他元件的工作。
内阻的单位是欧姆(Ω)。
电路中的电动势和内阻对电路的运行有重要影响。
以下是它们的一些关键知识点:1.电动势和内阻的关系:电动势等于电路中电流乘以内阻,即E = I * r。
这个公式表明,电路中的电流越小,内阻对电动势的影响越小;反之,电流越大,内阻对电动势的影响越大。
2.电路中的电压分配:在串联电路中,电源的电动势等于电路中各个元件电压之和。
即E = V1 + V2 + … + Vn。
其中,V1、V2、…、Vn分别是电路中各个元件的电压。
在并联电路中,电源的电动势等于各个分支电路电压的乘积之和,即E = V1 * V2 * … * Vn。
3.电源的效率:电源的效率是指电源输出的有用功率与输入的电动势之比。
用符号η表示,即η = (E * I) / E。
电源的效率越高,说明电源的能量转换效率越高。
4.电动势的测量:电动势可以通过电压表进行测量。
在测量时,将电压表的两个探头分别连接到电源的正负极,即可显示电源的电动势。
5.内阻的影响因素:内阻的大小取决于电源的类型和制造材料。
例如,电池的内阻通常较小,而发电机的内阻较大。
内阻会随着电源的使用时间和温度等因素发生变化。
6.内阻的测量:内阻的测量相对较为复杂,一般需要断开电源的负载,使用万用表等仪器进行测量。
在测量时,注意避免电源的电动势变化对测量结果的影响。
7.减小内阻的影响:为了减小内阻对电路的影响,可以采取以下措施:选用内阻较小的电源;尽量减小电路中的电流;使用合适的电路元件,降低电路的总电阻。
通过以上知识点的学习,学生可以更好地理解电路中的电动势和内阻的概念,并为后续的电路分析和设计打下基础。

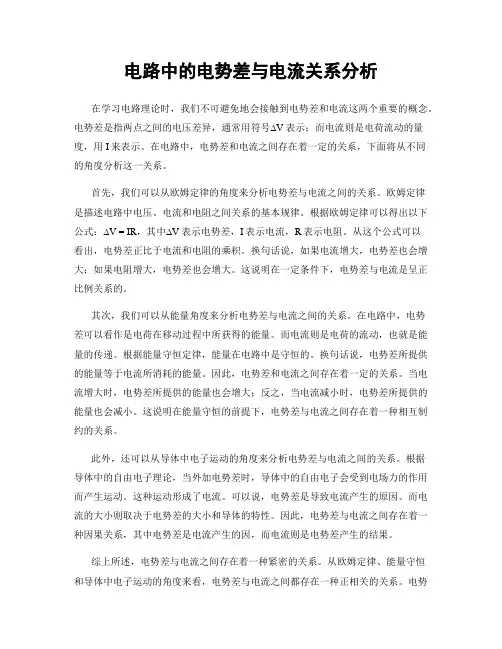

电路中的电势差与电流关系分析在学习电路理论时,我们不可避免地会接触到电势差和电流这两个重要的概念。
电势差是指两点之间的电压差异,通常用符号∆V表示;而电流则是电荷流动的量度,用I来表示。
在电路中,电势差和电流之间存在着一定的关系,下面将从不同的角度分析这一关系。
首先,我们可以从欧姆定律的角度来分析电势差与电流之间的关系。
欧姆定律是描述电路中电压、电流和电阻之间关系的基本规律。
根据欧姆定律可以得出以下公式:∆V = IR,其中∆V表示电势差,I表示电流,R表示电阻。
从这个公式可以看出,电势差正比于电流和电阻的乘积。
换句话说,如果电流增大,电势差也会增大;如果电阻增大,电势差也会增大。
这说明在一定条件下,电势差与电流是呈正比例关系的。
其次,我们可以从能量角度来分析电势差与电流之间的关系。
在电路中,电势差可以看作是电荷在移动过程中所获得的能量。
而电流则是电荷的流动,也就是能量的传递。
根据能量守恒定律,能量在电路中是守恒的。
换句话说,电势差所提供的能量等于电流所消耗的能量。
因此,电势差和电流之间存在着一定的关系。
当电流增大时,电势差所提供的能量也会增大;反之,当电流减小时,电势差所提供的能量也会减小。
这说明在能量守恒的前提下,电势差与电流之间存在着一种相互制约的关系。
此外,还可以从导体中电子运动的角度来分析电势差与电流之间的关系。
根据导体中的自由电子理论,当外加电势差时,导体中的自由电子会受到电场力的作用而产生运动。
这种运动形成了电流。
可以说,电势差是导致电流产生的原因。
而电流的大小则取决于电势差的大小和导体的特性。
因此,电势差与电流之间存在着一种因果关系,其中电势差是电流产生的因,而电流则是电势差产生的结果。
综上所述,电势差与电流之间存在着一种紧密的关系。
从欧姆定律、能量守恒和导体中电子运动的角度来看,电势差与电流之间都存在一种正相关的关系。
电势差可以看作是电流产生的原因和电流传递的动力。
而电流的大小受到电势差的影响,同时也受到导体的特性限制。
电路中的电势分析在电路分析和计算中,对电路中各点电势高低的分析,往往是正确分析电路结构,判断电流的流向,计算两点间的电势差的基础和关键.下面分别对电路中电势分析的方法,以及电势分析在电路分析和计算中的运用作些说明.一、电路中电势分析的方法在闭合电路中,电源两极的正、负电荷沿电路建立电场,其中电源的正极电势最高,负极的电势最低,分析电路中其它各点电势高低的分布,要把握如下两个要点:1.在外电路中,电流由电势高的正极流向电势低的负极.这之中每流经电阻R,沿电流的方向电势降低,降低的数值等于IR.2.电流流经电动势为ε、内电阻为r的电源时,沿着电流从负极流入由正极流出的方向,电势升高的数值等于电动势ε,同时在内电阻上电势降低的数值等于Ir,即电势升高的数值等于ε-Ir.[例1]如图1所示电路中,电源的电动势ε1= 6.0V,ε2= 4.0V,内电阻r1= r2=1.0Ω,电阻R1= R3= 6.0Ω,R2= 3.0Ω.若c点接地,试比较a、b、d三点电势的高低.[解析]电路中的电流为c点接地,该点电势为零,即U c=0.比较a、b、d三点电势的高低,可选择一段相应的电路,根据前面指出的两点,列出电势升降方程分析判断.在dC段电路上,沿电流方向由d点到c点,电势升高的数值为ε2—Ir2.据此列出的电势升降方程为:U d+ (ε2—Ir2),解得d点电势为U d= U c- (ε2- Ir2) =[0 - (4.0 - 1.0×1.0)]V= -3.0V在ad段电路上,沿电流方向由a点到d点,电势降低的数值为IR3,其电势升降方程为:U a- IR3= U d.解得a点电势为U a= U d+ IR3= ( -3.0 + 1.0×6.0)V= 3.0V在ab段电路上,沿电流方向由b点到a点,电势升高的数值为ε1-Ir1,其电势升降方程为:U b+ (ε1- I r1) = U a.解得b点电势为U b= U a- (ε1- Ir1) = [3.0 - (6.0 - 1.0×1.0)]V=-2.0V综合上述分析可判知:a、b、d三点电势高低的关系为U a>U b>U d.二、电路中电势分析的应用在电路分析和计算中,常涉及到电路结构分析、电流流向判断、不同支路上两点间电势差的计算这样一些问题,这些都与对电路中各点电势高低的分析是密不可分的.下面通过例题来说明电路中电势分析的具体应用.[例2]如图2所示,一段由电阻R1、R2、R3和R4组成的电路.试分析这段电路的结构.[解析]分析一段电路的结构,即分析这段电路中各电阻之间的连接关系,这是正确进行电路计算的基础.分析一段电路上各点电势高低的分布,是分析这段电路结构的基本方法.在图2所示电路中,设a点电势最高,e点电势最低,即U a>U e.a点和c点间用电阻不计的导线连接,a点和c点为等电势点,即U a= U c.同理,b点和d点为等电势点,即U b= U d.由U a>U e可判知,这段电路中的电流将由a、c两点经b、d两点流向e点.再由电流流经电阻时,沿电流方向电势降低即可判知,这段电路中各点电势高低分布的情况是:U a=U c>U b=U d>U e.在完成电势分析后,可将电路中a、d、e三个电势高低不同的点选出,如图3所示重新排列.然后再将电路中的各电阻对应画在a、d、e三点间,采用这样的方法将原电路改画后,各电阻间的连接关系便一目了然了.[例3]如图4所示电路中,己知I = 3.0A,I1= 2.0A,电阻R1= 10Ω,R2= 5.0Ω,R3= 30Ω.求流过电流表A的电流大小和方向.<[解析]设a点电势为零,即U a=0.电流I l由a点经R1流到b点,电势降低的数值为I1R1,则b点电势为U b= U a- I1R1=(0 - 2.0×10)V = -20V流过R2的电流I2= I - I1= 1.0A,电流I2由a点经R2流到C点,电势降低的数值为I2 R2,则C点电势为U c= U a- I2R2- (0 - 1.0×5.0)V= -5.0V由U c>U b可判知,流过R3的电流I3由c流向b.再由c、b两点间的电势差U c b = U c - U b= [(-5.0)-(-20)]V=15V,可求出流过R3的电流对c点来说,流入c点的电流一定等于流出c点的电流,现流入c点的电流I2大于流出c点的电流I3,由此判知从c点有一部分电流经电流表A流出,且流过电流表A的电流为I a= I2- I3= (1.0 - 0.50 )A = 0.50A电流I3的方向由c到d.从本题中清楚地看到,要判断局部电路中电流的流向,必须分析局部电路两端的电势高低,为了帮助读者掌握这一思路和方法,请读者自行分析如图5所示电路中,合上开关S的瞬间,通过开关S的电流的方向;然后再分析合上开关S后,通过开关S的电流的方向.(答案均为由b 流向a)[例4]如图6所示电路中,电源电动势ε=10V,内电阻不计,电阻R1=14Ω,R2= 6.0Ω,R3= 2.0Ω,R4= 8.0Ω,R5= 10Ω,电容器的电容C = 2.0μF.求(1)电容器所带的电量?说明电容器哪个极板带正电?(2)若R1突然断路,将有多少电量通过R5?[解析]涉及电路中接有电容器的问题,要注意两点:①注意分析加在电容器两板间的电压,等于电路中哪两点间的电势差,如果电容器两板分别接在不同支路的两点上,必须通过电势分析求出两点间的电势差.②电容器充放电达到稳定后,由于电容器的隔直作用,在电容器所在的支路中没有电流.(1)设d点电势为零,即U d=0.在a、b两点间电容器所在支路中,电流为零,R5两端等电势,因而加在电容器两板间的电压即为a、b两点间的电势差.电流由a点经R2流到d点,电势降低的数值即为R2两端电压,则a点电势为电流由b点经R4流到d点,电势降低的数值即为R4两端电压,则b点电势为由U b>U a判知,电容器下板带正电.再由b、a两点间的电势差U ba= U b- U a= 5.0V,可求出电容器所带的电量为Q = Cu ba= ( 2.0×10-6×5.0) C = 1.0×10-5 C(2)在接有电容器的电路中,当电路结构或状态发生变化时,一般电容器要经历一次充电或放电过程,之后电容所带电量再次达到稳定.本题中,R1断路,当电容器带电再度达到稳定后,加在电容器两板间的电压等于R4两端的电压,此时电容器所带电量为由U b>U d可知,电容器下板仍带正电.由Q'>Q判知,R1断路后电容器经历了一次再充电的过程,电容器极板上所增加的电量,即为电容器在R1断路前后所带电量之差.据此通过R5的电量为q = Q'-Q =(1.6×10-5-1.0×10-5)C = 6.0×10-6 C最后还需强调的一点是,在分析电路各点电势,对于等电势点的分析是十分重要的,在例题2和例题4中都涉及到这一点.出现在电路中的等势点,往往是用电阻不计的导线连接的两个点,或者是没有电流通过的电阻两端,要注意掌握根据上述两种情况来分析判断等电势点.。
电路中的电势分析

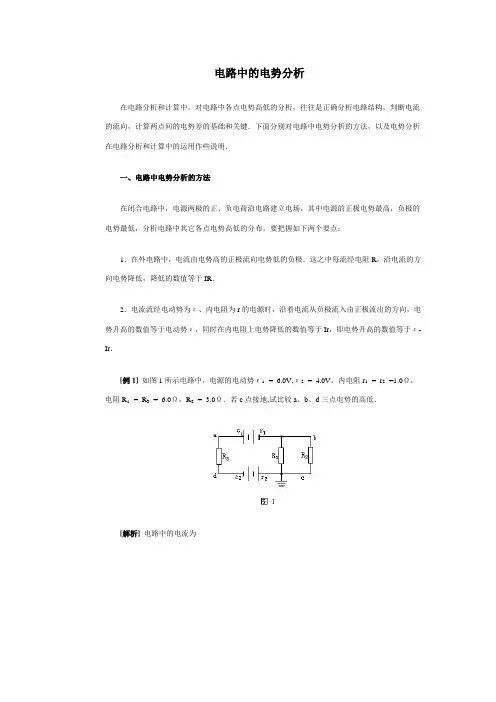

在电路分析和计算中,对电路中各点电势高低的分析,往往是正确分析电路结构,判断电流的流向,计算两点间的电势差的基础和关键.下面分别对电路中电势分析的方法,以及电势分析在电路分析和计算中的运用作些说明.
一、电路中电势分析的方法
在闭合电路中,电源两极的正、负电荷沿电路建立电场,其中电源的正极电势最高,负极的电势最低,分析电路中其它各点电势高低的分布,要把握如下两个要点:
1.在外电路中,电流由电势高的正极流向电势低的负极.这之中每流经电阻R,沿电流的方向电势降低,降低的数值等于IR.
2.电流流经电动势为ε、内电阻为r的电源时,沿着电流从负极流入由正极流出的方向,电势升高的数值等于电动势ε,同时在内电阻上电势降低的数值等于Ir,即电势升高的数值等于ε-Ir.
[例1]如图1所示电路中,电源的电动势ε1= 6.0V,ε2= 4.0V,内电阻r1= r2=1.0Ω,电阻R1= R3= 6.0Ω,R2= 3.0Ω.若c点接地,试比较a、b、d三点电势的高低.
[解析]电路中的电流为
c点接地,该点电势为零,即U c=0.比较a、b、d三点电势的高低,可选择一段相应的电路,根据前面指出的两点,列出电势升降方程分析判断.
在dC段电路上,沿电流方向由d点到c点,电势升高的数值为ε2—Ir2.据此列出的电势升降方程为:U d+ (ε2—Ir2),解得d点电势为
U d= U c- (ε2- Ir2) =[0 - (4.0 - 1.0×1.0)]V= -3.0V
在ad段电路上,沿电流方向由a点到d点,电势降低的数值为IR3,其电势升降方程为:U
- IR3= U d.解得a点电势为
a
U a= U d+ IR3= ( -3.0 + 1.0×6.0)V= 3.0V
在ab段电路上,沿电流方向由b点到a点,电势升高的数值为ε1-Ir1,其电势升降方程为:U b+ (ε1- I r1) = U a.解得b点电势为
U b= U a- (ε1- Ir1) = [3.0 - (6.0 - 1.0×1.0)]V=-2.0V
综合上述分析可判知:a、b、d三点电势高低的关系为U a>U b>U d.
二、电路中电势分析的应用
在电路分析和计算中,常涉及到电路结构分析、电流流向判断、不同支路上两点间电势差的计算这样一些问题,这些都与对电路中各点电势高低的分析是密不可分的.下面通过例题来说明电路中电势分析的具体应用.
[例2]如图2所示,一段由电阻R1、R2、R3和R4组成的电路.试分析这段电路的结构.
[解析]分析一段电路的结构,即分析这段电路中各电阻之间的连接关系,这是正确进行电路计算的基础.分析一段电路上各点电势高低的分布,是分析这段电路结构的基本方法.在图2所示电路中,设a点电势最高,e点电势最低,即U a>U e.a点和c点间用电阻不
计的导线连接,a点和c点为等电势点,即U a= U c.同理,b点和d点为等电势点,即U b= U d.由U a>U e可判知,这段电路中的电流将由a、c两点经b、d两点流向e点.再由电流流经电阻时,沿电流方向电势降低即可判知,这段电路中各点电势高低分布的情况是:U a=U c>U
=U d>U e.
b
在完成电势分析后,可将电路中a、d、e三个电势高低不同的点选出,如图3所示重新排列.然后再将电路中的各电阻对应画在a、d、e三点间,采用这样的方法将原电路改画后,各电阻间的连接关系便一目了然了.
[例3]如图4所示电路中,己知I = 3.0A,I1= 2.0A,电阻R1= 10Ω,R2= 5.0Ω,R3= 30Ω.求流过电流表A的电流大小和方向.<
[解析]设a点电势为零,即U a=0.
电流I l由a点经R1流到b点,电势降低的数值为I1R1,则b点电势为
U b= U a- I1R1=(0 - 2.0×10)V = -20V
流过R2的电流I2= I - I1= 1.0A,电流I2由a点经R2流到C点,电势降低的数值为I2 R2,则C点电势为
U c= U a- I2R2- (0 - 1.0×5.0)V= -5.0V
由U c>U b可判知,流过R3的电流I3由c流向b.再由c、b两点间的电势差U c b = U c - U b= [(-5.0)-(-20)]V=15V,可求出流过R3的电流
对c点来说,流入c点的电流一定等于流出c点的电流,现流入c点的电流I2大于流出c点的电流I3,由此判知从c点有一部分电流经电流表A流出,且流过电流表A的电流为
I a= I2- I3= (1.0 - 0.50 )A = 0.50A
电流I3的方向由c到d.
从本题中清楚地看到,要判断局部电路中电流的流向,必须分析局部电路两端的电势高低,为了帮助读者掌握这一思路和方法,请读者自行分析如图5所示电路中,合上开关S的瞬间,通过开关S的电流的方向;然后再分析合上开关S后,通过开关S的电流的方向.(答案均为由b 流向a)
[例4]如图6所示电路中,电源电动势ε=10V,内电阻不计,电阻R1=14Ω,R2= 6.0Ω,R3= 2.0Ω,R4= 8.0Ω,R5= 10Ω,电容器的电容C = 2.0μF.求
(1)电容器所带的电量?说明电容器哪个极板带正电?
(2)若R1突然断路,将有多少电量通过R5?
[解析]涉及电路中接有电容器的问题,要注意两点:
①注意分析加在电容器两板间的电压,等于电路中哪两点间的电势差,如果电容器两板分别接在不同支路的两点上,必须通过电势分析求出两点间的电势差.
②电容器充放电达到稳定后,由于电容器的隔直作用,在电容器所在的支路中没有电流.
(1)设d点电势为零,即U d=0.
在a、b两点间电容器所在支路中,电流为零,R5两端等电势,因而加在电容器两板间的电压即为a、b两点间的电势差.
电流由a点经R2流到d点,电势降低的数值即为R2两端电压,则a点电势为
电流由b点经R4流到d点,电势降低的数值即为R4两端电压,则b点电势为
由U b>U a判知,电容器下板带正电.再由b、a两点间的电势差U ba= U b- U a= 5.0V,可求出电容器所带的电量为
Q = Cu ba= ( 2.0×10-6×5.0) C = 1.0×10-5 C
(2)在接有电容器的电路中,当电路结构或状态发生变化时,一般电容器要经历一次充电或放电过程,之后电容所带电量再次达到稳定.
本题中,R1断路,当电容器带电再度达到稳定后,加在电容器两板间的电压等于R4两端的电压,此时电容器所带电量为
由U b>U d可知,电容器下板仍带正电.
由Q'>Q判知,R1断路后电容器经历了一次再充电的过程,电容器极板上所增加的电量,即为电容器在R1断路前后所带电量之差.据此通过R5的电量为
q = Q'-Q =(1.6×10-5-1.0×10-5)C = 6.0×10-6 C
最后还需强调的一点是,在分析电路各点电势,对于等电势点的分析是十分重要的,在例题2和例题4中都涉及到这一点.出现在电路中的等势点,往往是用电阻不计的导线连接的两个点,或者是没有电流通过的电阻两端,要注意掌握根据上述两种情况来分析判断等电势点.。
