电路中电位的概念及计算

电路中电位的定理定律及其电位的计算公式在静电学里，电势（又称为电位）定义为：处于电场中某个位置的单位电荷所具有的电势能。

电势只有大小，没有方向，是标量，其数值不具有绝对意义，只具有相对意义。

（1）单位正电荷由电场中某点A移到参考点O（即零势能点，一般取无限远处或者大地为零势能点）时电场力做的功与其所带电量的比值。

所以φA=Ep/q。

在国际单位制中的单位是伏特(V)。

（2）电场中某点相对参考点O电势的差，叫该点的电势。

“电场中某点的电势在数值上等于单位正电荷在那一点所具有的电势能”。

公式：ε=qφ（其中ε为电势能，q为电荷量，φ为电势），即φ=ε/q在电场中，某点的电荷所具的电势能跟它的所带的电荷量之比是一个常数，它是一个与电荷本身无关的物理量，它与电荷存在与否无关，是由电场本身的性质决定的物理量。

电势是描述静电场的一种标量场。

静电场的基本性质是它对放于其中的电荷有作用力，因此在静电场中移动电荷，静电场力要做功。

但静电场中沿任意路径移动电荷一周回到原来的位置，电场力所做的功恒为零，即静电场力做功与路径无关，或静电场强的环路积分恒为零。

静电场的这一性质称为静电场的环路定理。

根据静电场的这一性质可引入电势来描述电场，就好似在重力场中重力做功与路径无关，可引入重力势描述重力场一样。

电场中某一点的电势定义为把单位正电荷从该点移动到电势为零的点，电场力所做的功。

通常选择无限远点的电势为零，因此某点的电势就等于把单位正电荷从该点移动到无限远，电场力所做的功，表示为：电势的单位为V（伏），1V=1J/C（1焦/库）。

静电场中电势相等的点构成一些曲面，这些曲面称为等势面。

电力线总是与等势面正交，并指向电势降低的方向，因此静电场中等势面的分布就绘出了电场分布。

电势虽然是引入描述电场的一个辅助量，但它是标量，运算比矢量运算简单，许多具体问题中往往先计算电势，再通过电势与场强的关系求出场强。

电路问题中电势和电势压（即电压）是一个很有用的概念。

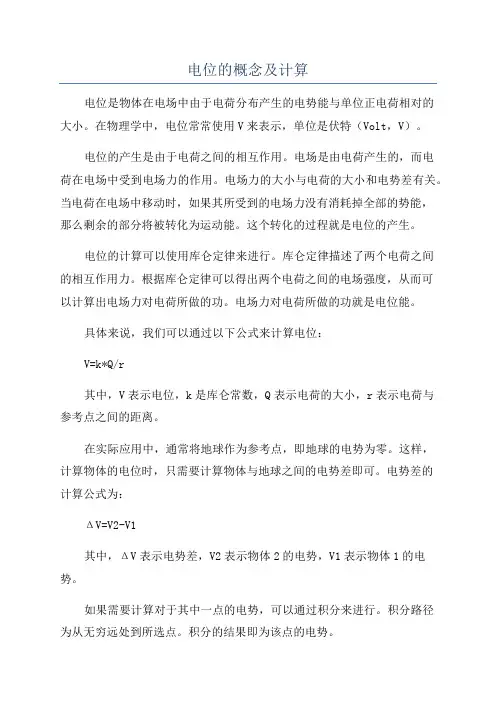

电位的概念及计算电位是物体在电场中由于电荷分布产生的电势能与单位正电荷相对的大小。

在物理学中，电位常常使用V来表示，单位是伏特（Volt，V）。

电位的产生是由于电荷之间的相互作用。

电场是由电荷产生的，而电荷在电场中受到电场力的作用。

电场力的大小与电荷的大小和电势差有关。

当电荷在电场中移动时，如果其所受到的电场力没有消耗掉全部的势能，那么剩余的部分将被转化为运动能。

这个转化的过程就是电位的产生。

电位的计算可以使用库仑定律来进行。

库仑定律描述了两个电荷之间的相互作用力。

根据库仑定律可以得出两个电荷之间的电场强度，从而可以计算出电场力对电荷所做的功。

电场力对电荷所做的功就是电位能。

具体来说，我们可以通过以下公式来计算电位：V=k*Q/r其中，V表示电位，k是库仑常数，Q表示电荷的大小，r表示电荷与参考点之间的距离。

在实际应用中，通常将地球作为参考点，即地球的电势为零。

这样，计算物体的电位时，只需要计算物体与地球之间的电势差即可。

电势差的计算公式为：ΔV=V2-V1其中，ΔV表示电势差，V2表示物体2的电势，V1表示物体1的电势。

如果需要计算对于其中一点的电势，可以通过积分来进行。

积分路径为从无穷远处到所选点。

积分的结果即为该点的电势。

在电路中，电位也具有重要的意义。

电位差可以用来表示电路中电能的转换情况。

电路中的电源可以提供电势差，而电器元件则可以消耗电势差，并将其转化为其他形式的能量，如热能、光能等。

除了平静的电位，还存在静电位（静电势）和动电位（动电势）的概念。

静电位是指电位不随时间变化的电位。

静电位通常是由静电场产生的。

而动电位则是指由于电磁感应或电流变化引起的电位变化，具有时间上的变化。

总之，电位是物体在电场中由于电荷分布产生的电势能与单位正电荷相对的大小。

通过库仑定律可以计算电位。

电位在物理学和电路中均有重要应用。

静电位和动电位描述了电位的不同情况。

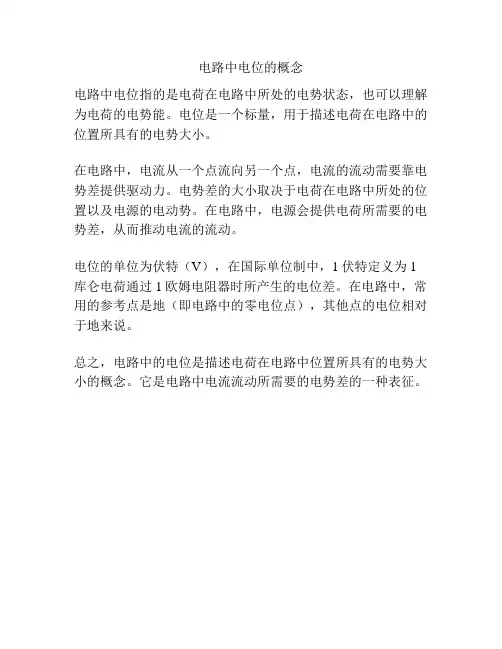

电路中电位的概念
电路中电位指的是电荷在电路中所处的电势状态，也可以理解为电荷的电势能。

电位是一个标量，用于描述电荷在电路中的位置所具有的电势大小。

在电路中，电流从一个点流向另一个点，电流的流动需要靠电势差提供驱动力。

电势差的大小取决于电荷在电路中所处的位置以及电源的电动势。

在电路中，电源会提供电荷所需要的电势差，从而推动电流的流动。

电位的单位为伏特（V），在国际单位制中，1伏特定义为1库仑电荷通过1欧姆电阻器时所产生的电位差。

在电路中，常用的参考点是地（即电路中的零电位点），其他点的电位相对于地来说。

总之，电路中的电位是描述电荷在电路中位置所具有的电势大小的概念。

它是电路中电流流动所需要的电势差的一种表征。

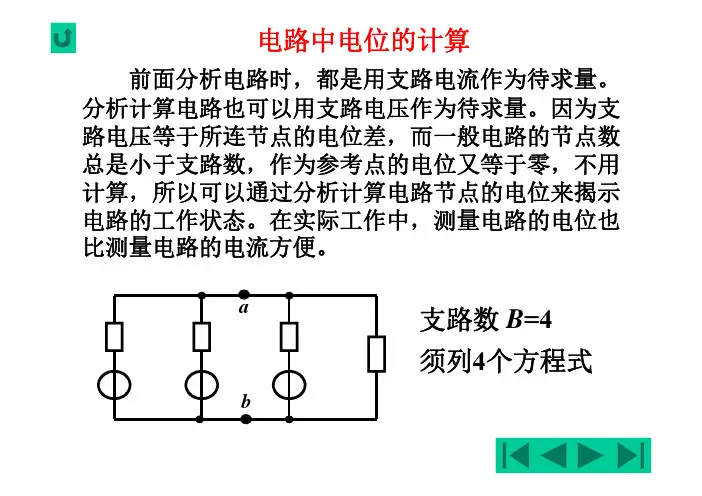

电路中电位的计算前面分析电路时，都是用支路电流作为待求量。

分析计算电路也可以用支路电压作为待求量。

因为支路电压等于所连节点的电位差，而一般电路的节点数总是小于支路数，作为参考点的电位又等于零，不用计算，所以可以通过分析计算电路节点的电位来揭示电路的工作状态。

在实际工作中，测量电路的电位也比测量电路的电流方便。

a支路数B=4须列4个方程式b另外电路图上只要注明电源端子的极性和电位值，就不必画出完整的闭合回路，可以使电路图简化。

电子技术中常用这种标注电位的简化电路图，有的问题也用电位进行分析。

E 1+_E 2+_R 1R 2R 3R 1R 2R 3+E 1-E 2R 1R 2+15V-15V参考电位在哪里？R 1R 215V+-15V +-计算电位时应注意以下几点：1）、计算电位必须指明参考点，某点的电位就是该点到参考点的电压。

2）电路中如果包含电流源，分析计算电位时，所取路径应绕开电流源所在支路。

例已知: E1=2V，E5=10V，Is=1A，R1=R2=R3=R4=2 ,Vc=0，求a、b、d各点的电位解：Va =Uac=E5=10VR 1I 2+R 2I 2 -E 1–E 5= 0V b =U bc =R 2I 2=2×3=6VV d =U dc 但应该绕开电流源支路求V d 。

V d =U da +U ac =R 3I 3+E 5=2×1+10=12V152122103A 22E E I R R +=++==+结点电压法多个节点的节点电位法中，未知数：节点电位“V X”。

节点电位法解题思路假设一个参考点，令其电位为零，求其它各节点电位，求各支路的电流或电压。

电工电位的知识点总结电工电位是电工行业中非常重要的一部分，它涉及到电工对于电路中电势的理解和应用。

而了解电工电位的知识点对于电工从业者来说是非常重要的。

下面我们来总结一下电工电位的相关知识点。

一、电位的定义电位是指电荷在电场中由于位置而具有的能量状态。

在电工中，电位是指电荷在电路中受到的电势差，也就是电压。

电位是电势的一种称谓，它是电场中单位正电荷所具有的势能，也可以理解为电场中单位正电荷所受到的力。

电位是一个标量，它是描述一个点在电场中所处位置的电势的大小。

二、电位的计算电位的计算是基于电荷在电场中的势能来进行的。

在电工中，电位是通过电路中的电压来计算的。

在直流电路中，电位的计算可以通过欧姆定律来进行，即电位等于电流乘以电阻。

在交流电路中，电位的计算是更为复杂的，需要考虑到电压的相位等因素。

三、电位的应用电位在电工中有很多应用，比如在电路中，电位可以用来描述电荷的移动和能量的转化。

在电路分析中，电位是一个非常重要的参数，可以用来计算电路中的电流、电压和功率等参数。

电位还可以用来描述电源的电势差，以及电路中各个点的电势差等。

四、电位的测量在电工中，电位的测量是非常重要的一环。

电位的测量可以通过万用表或示波器等仪器来进行，通过测量电路中两点之间的电势差来获得电位的数值。

通过电位的测量，可以帮助电工分析电路中的问题，检测电路中的故障等。

五、电位与电势差电位和电势差是电工中两个非常重要的概念。

电位是指电场中一个点的电势的大小，而电势差则是指电场中两点之间的电势的差异。

电势差可以直接影响到电流的流动和电路中的功率转换等。

六、电位的单位在电工中，电位的单位通常使用伏（V）来表示，它是国际单位制中的电势单位。

1伏表示1库仑电荷在1欧姆电阻中所具有的电势。

电位的单位可以用来表示电路中的电势差和电源的电势等。

七、电位与电场电位和电场是密切相关的概念。

电位是描述电场中一个点的电势，而电场则是描述电荷在电场中所受到的力。

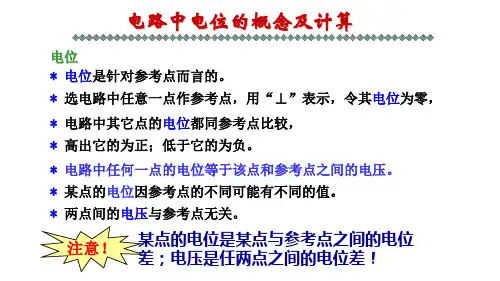

最基本的电路计算是串联分压、并联分流。

电场力把单位正电荷从某点移到无穷远点所作的功，称该点的电位。

无穷远点习惯称作参考点，其电位为零。

电路分析时常把参考点选在电路中的某一点，用符号┻表示。

1-3电路中电位的计算1.电位（2）电位的应用2V3V5V +++---a b c d1Ω4Ω“┻”接地符号，虽称接地但并非真正与大地相连。

电路中某点电位，等于该点到参考点间的电压。

电位是一个相对量，它与参考点的选择有关。

电子电路常用电位表示。

（1）有关概念2.电位的计算（1）计算步骤电位的计算，可按照下述步骤进行1)选定电位参考点；2)假设电流正方向；3)利用全电路欧姆定律计算出电路中的电流；4)凡电势E的正方向与电流正方向一致者取正号，反之取负号；5)关联正方向时，电阻压降为正，反之为负；现结合上述步骤，举例加以说明。

4Ω电阻上的电压U cd =V c －V d= 5－（－3）＝8V 4Ωcd =V c d = 80＝8V 1Ω电阻上的电压U ab =V a －V b = －1－0＝－1V （2）电位的计算•求V a 、V b 、V c ，V d =02V3V5V+++---a b c d1Ω4Ω1Ω电阻上的电压U ab a －V b = 2－3＝－1V V a =2V •求V a 、V d 、V c ，V b =0V d =－3V 电位是一个相对概念，电位的数值、代数符号与参考点的选择有关。

而电压是绝对值。

U ab = －1VV c =8V V b =3V U ab = －1VV a =－1V V c =5V U cd = 8VU cd = 8V。

电路中电位的定理定律及其电位的计算公式电位定理和定律是电学中一些重要的原理和公式，用于计算电路中各点之间电势差和电势能的分布。

下面是电位定理定律的详细介绍。

电位定理：电位定理又称为电势定理，是基于库仑定律而推导出来的。

电位定理指出，对于带电体系中的两个点A和B，单位正电荷从A点移动到B点时所作的功等于A点的电势能减去B点的电势能。

数学表达式为：\(\Delta V = V_B - V_A = -\int_A^B \mathbf{E \cdot dl} \)其中，\(\Delta V\)表示两点之间的电势差，\(V_A\)和\(V_B\)分别表示A点和B点的电势，\(\mathbf{E}\)表示电场强度，\(\mathbf{dl}\)表示电场强度方向上的微小位移。

电势差的计算公式：电势差可以通过不同方法计算，下面列举几种常见的情况：1.对于均匀电场中的两点，电势差等于两点间的电场强度与两点间距离的乘积，即：\(\Delta V = E \cdot d\)其中，\(E\)表示电场强度，\(d\)表示两点间的距离。

2.对于均匀电场中的直线电容器，电势差等于电场强度与两极板间距离的乘积，即：\(\Delta V = E \cdot l\)其中，\(E\)表示电场强度，\(l\)表示两极板间的距离。

3.对于非均匀电场中的两点，可以通过积分求解：\(\Delta V = -\int_A^B \mathbf{E \cdot dl} \)其中，\(\mathbf{E}\)表示电场强度，\(\mathbf{dl}\)表示微小位移。

电位定律：电位定律是基于电位差的定义而推导出来的。

它指出，两个电势相同的点之间以及电势差相等的路径上的电场做的功都相等。

数学表达式为：\(\Delta W = q(\Delta V) = 0\)其中，\(\Delta W\)表示电场对电荷做的功，\(q\)表示电荷量，\(\Delta V\)表示电势差。
