实验3 电位、电压的测定及电路电位图的绘制一、实验目的1.用实验证明电路中电位的相对性、电压的绝对性 2.掌握电路电位图的绘制方法二、原理说明电路中为了分析的方便,常在电路中选某一点为参考点,把任一点到参考点的电压称为该点的电位。
参考点的电位一般选为零,所以,参考点也称为零电位点。
电位用ϕ表示,单位与电压相同,也是V(伏)。
在一个确定的电路中,各点电位的高低视所选的电位参考点的不同而不同,但任意两点间的电位差(即电压)则是绝对的,它不因参考点电位的改变而改变。
据此性质,我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
如图6-3-1,设C 点为电位参考点,0=C ϕ,AC A U =ϕ,BC B U =ϕ,DC D U =ϕ。
电路中任意两点间的电压等于该两点间的电位之差,即:B A AC U ϕϕ−=, D A AD U ϕϕ−= 等。
若以电路中的电位值作纵坐标,电路中各点位置作横坐标,将测量到的各点电位在该坐标平面中标出,井把标出点按顺序用直线相连接,就可得到电路的电位变化图。
每一段直线段即表示该两点间电位的变化情况。
在电路中参考电位点可任意选定,对于不同的参考点,所绘出的电位图形是不同的,但其各点电位变化的规律却是一样的。
在作电位图或实验测量时必须正确区分电位和电压的高低,按照惯例,是以电流方向上的电压降为正,所以,在用电压表测量时,若仪表指针正向偏转,则说明电表正极的电位高于负极的电位。
三、实验设备 可调直流稳压电源 2台直流数字毫安表 1块万用表 1块 直流数字电压表 1块 电压、电位测定实验电路板 1块 四、实验内容1.实验线路如图6-3-2所示。
分别将两路直流稳压电源接入电路,以图6-3-2中的A 点作为电位的参考点,分别测量B 、C 、D 、E 、F 的电位值ϕ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ,将测得数据列于实验表6-3-1中。

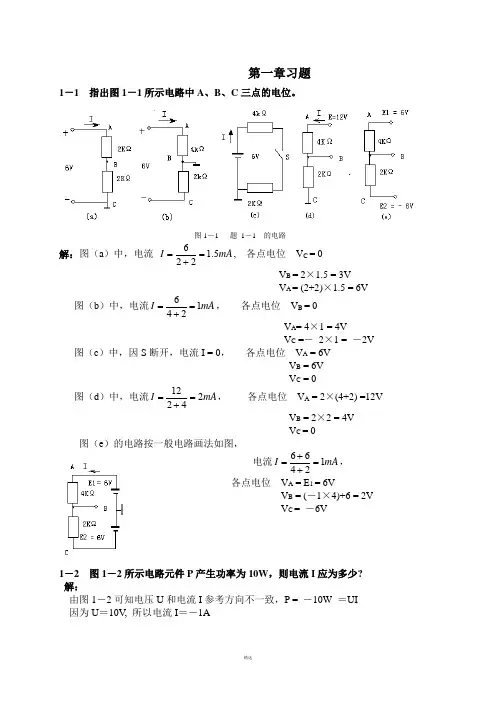

第一章习题1-1 指出图1-1所示电路中A 、B 、C 三点的电位。
图1-1 题 1-1 的电路解:图(a )中,电流 mA I 51226.=+=, 各点电位 V C = 0 V B = 2×1.5 = 3V V A = (2+2)×1.5 = 6V图(b )中,电流mA I 1246=+=, 各点电位 V B = 0V A = 4×1 = 4VV C =- 2×1 = -2V图(c )中,因S 断开,电流I = 0, 各点电位 V A = 6V V B = 6VV C = 0图(d )中,电流mA I 24212=+=, 各点电位 V A = 2×(4+2) =12VV B = 2×2 = 4V V C = 0图(e )的电路按一般电路画法如图,电流mA I 12466=++=,各点电位 V A = E 1 = 6VV B = (-1×4)+6 = 2V V C = -6V1-2 图1-2所示电路元件P 产生功率为10W ,则电流I 应为多少? 解:由图1-2可知电压U 和电流I 参考方向不一致,P = -10W =UI 因为U =10V , 所以电流I =-1A图 1-2 题 1-2 的电路1-3 额定值为1W 、10Ω的电阻器,使用时通过电流的限额是多少? 解:根据功率P = I 2 R A R P I 3160101.===1-4 在图1-3所示三个电路中,已知电珠EL 的额定值都是6V 、50mA ,试问哪个电珠能正常发光?图 1-3 题 1-4 的电路解:图(a )电路,恒压源输出的12V 电压加在电珠EL 两端,其值超过电珠额定值,不能正常发光。
图(b )电路电珠的电阻Ω=Ω==120120506K R .,其值与120Ω电阻相同,因此电珠EL 的电压为6V ,可以正常工作。
图(c )电路,电珠与120Ω电阻并联后,电阻为60Ω,再与120Ω电阻串联,电珠两端的电压为V 4126012060=+⨯小于额定值,电珠不能正常发光。
直流电路测量实验报告篇一:直流电路测量进阶实验报告`实验报告课程名称:电路与电子技术实验指导老师:成绩:实验名称:直流电路测量进阶实验实验类型:电子电路实验同组学生姓名:一、实验目的和要求(必填)二、实验内容和原理(必填)三、主要仪器设备(必填)四、实验数据记录和处置五、讨论、心得一、实验目的和要求1.掌握电工综合实验台的大体操作和数字万用表的利用;2.了解测量仪表量程,分辨率,准确度对测量结果的影响和测量结果的正确表示;3.学习和掌握对非线性元件特性曲线的测定;4.掌握含源一端口网络等效参数和其外特性的测量方式;5.验证戴维南定理和诺顿定理;6.了解实验时非理想状态对实验结果的影响;二、实验内容和原理实验内容1.测定晶体二极管的伏安特性曲线;2.测量戴维南(诺顿)等效支路的电路参数;3.别离测量原网络和等效支路端部的伏安特性;4.学会用Origin处置实验数据;实验原理(简略)1..伏安法;2.戴维南(诺顿)定理;3.开路电压的测量:①直接测量法;②示零测量法;③两次测量法;4.短路电流的测量;5.含源电路等效电阻的测量方式:①直接测量法;②开路电压,短路电流法;③半电压法;④伏安法;三、主要仪器设备电工综合实验台;数字万用表;DG07多功能网络实验组件;导线等四、实验数据记录和处置1.利用软件OrCAD仿真二级管的伏安特性;①理想二极管的伏安特性曲线;50mA-0mA-50mA-100mA-40VI(D1)-36V-32V-28V-24V-20VV(D1:1)-16V-12V-8V-4V0V4V②不同温度下二极管的伏安特性曲线(从左到右依次为-10℃,0℃,10,20℃),实验当天温度接近20℃,可以将由实验数据得出的曲线与下图中最右边曲线对比分析;装订线30mA20mA10mA0(转载自:xiaocaOfaNWen 小草范文网:直流电路测量实验报告)A0VI(D1)V(D1:1)0.1V0.2V0.3V0.4V0.5V0.6V0.7V0.8V0.9V1.0V③交流电路中二极管两头的电压波形(可与实验顶用示波器观察的波形对比);5V0V-5V-10V0sV1(D1)Time0.2ms0.4ms0.6ms0.8ms1.0ms1.2ms1.4ms1.6ms1.8ms2.0ms2.二极管实验数据处置实验测得Us=5V时二级管两头的电压与流过二极管的电流如下表所示:电流(mA)装订线电压(V)比较分析:很显然,实验所得的二极管伏安曲线与用Orcad仿真的理想二极管伏安曲线相差较大,但与20℃下的二极管的伏安曲线较为相近。
第二章直流电路2.1 电阻串联电路& 2.2 电阻并联电路、串联电路把几个电阻一次连接起来,组成中间无分支的电路,叫做电阻串联电路。
如下图1 所示为两个电阻组成的串联电路。
图1 电阻串联电路串联电路的特点:1.串联电路中电流处处相等。
当n 个电阻串联时,则I1 I2 I 3 I n (式2-1)2.电路两端的总电压等于串联电阻上分电压之和。
U U1 U 2 U 3 U n (式2-2)3.电路的总电阻等于各串联电阻之和。
R 叫做R1,R2串联的等效电阻,其意义是用R 代替R1,R2后,不影响电路的电流和电压。
在图1中,(b)图是(a)图的等效电路。
当n 个电阻串联时,则R R1 R2 R3 R n (式2-3 )4.串联电路中的电压分配和功率分配关系。
由于串联电路中的电流处处相等,所以上述两式表明,串联电路中各个电阻两端的电压与各个电阻的阻值成正比; 各个电阻所消耗的功率也和各个电阻阻值成正比。
推广开来,当串联电路有 n 个电阻构成时,可得串联电路分压公式 R 1 R 1 R 2 R 3R n提示:在实际应用中,常利用电阻串联的方法,扩大电压表的量程。
二、电阻并联电路把两个或两个以上的电阻接到电路中的两点之间, 电阻两端承受同一个电压 的电路,叫做电阻并联电路。
图 2 电阻并联电路 并联电路的特点 :1、电路中各个电阻两端的电压相同即 U 1 U 2 U 3 U n (式 2-6)2、电阻并联电路总电流等于各支路电流之和U 1U 2 R 1 R 2 R n2 P 1 P 2R 1 R 2 P nR nU 2 R 2 R 1 R 2 R 3R n U nR n R 1 R 2 R 3 R n即 I I 1 I 2 I 3 I n (式 2-7 )3、并联电路的总阻值的倒数等于各并联电阻的倒数的和4、电阻并联电路的电流分配和功率分配关系 在并联电路中,并联电阻两端电压相同,所以 U R 1I 1 R 2I 2 R 3I 3 R n I n上式表明,并联电路中各支路电流与电阻成反比;各支路电阻消耗的功率和 电阻成反比。

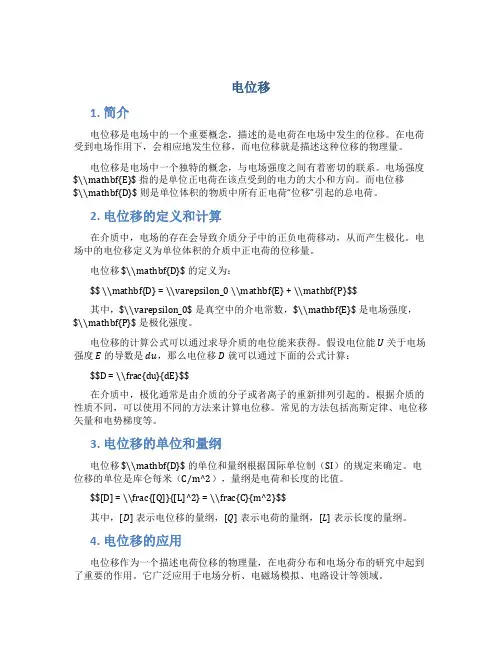

电位移1. 简介电位移是电场中的一个重要概念,描述的是电荷在电场中发生的位移。
在电荷受到电场作用下,会相应地发生位移,而电位移就是描述这种位移的物理量。
电位移是电场中一个独特的概念,与电场强度之间有着密切的联系。
电场强度$\\mathbf{E}$ 指的是单位正电荷在该点受到的电力的大小和方向。
而电位移$\\mathbf{D}$ 则是单位体积的物质中所有正电荷“位移”引起的总电荷。
2. 电位移的定义和计算在介质中,电场的存在会导致介质分子中的正负电荷移动,从而产生极化。
电场中的电位移定义为单位体积的介质中正电荷的位移量。
电位移 $\\mathbf{D}$ 的定义为:$$ \\mathbf{D} = \\varepsilon_0 \\mathbf{E} + \\mathbf{P}$$其中,$\\varepsilon_0$ 是真空中的介电常数,$\\mathbf{E}$ 是电场强度,$\\mathbf{P}$ 是极化强度。
电位移的计算公式可以通过求导介质的电位能来获得。
假设电位能U关于电场强度E的导数是du,那么电位移D就可以通过下面的公式计算:$$D = \\frac{du}{dE}$$在介质中,极化通常是由介质的分子或者离子的重新排列引起的。
根据介质的性质不同,可以使用不同的方法来计算电位移。
常见的方法包括高斯定律、电位移矢量和电势梯度等。
3. 电位移的单位和量纲电位移 $\\mathbf{D}$ 的单位和量纲根据国际单位制(SI)的规定来确定。
电位移的单位是库仑每米(C/m^2),量纲是电荷和长度的比值。
$$[D] = \\frac{[Q]}{[L]^2} = \\frac{C}{m^2}$$其中,[D]表示电位移的量纲,[Q]表示电荷的量纲,[L]表示长度的量纲。
4. 电位移的应用电位移作为一个描述电荷位移的物理量,在电荷分布和电场分布的研究中起到了重要的作用。
它广泛应用于电场分析、电磁场模拟、电路设计等领域。
一、填空1.电路有 短路 、 断路 和通路三种状态,其中 短路 时,电路中会有大电流,从而损坏电源和导线,应尽量避免。
2.如三相对称负载采用星形接线时,其线电压等于3倍相电压,而线电流等于 1倍的相电流。
3.在RLC 串联电路中,当X L >X C 时电路呈感 性,当X L <X C 时电路呈 容 性,当X L =X C 时电路呈 纯阻 性。
4.在纯电阻交流电路中,已知电阻两端的电压V t u )6314sin(210π-=,电阻Ω=10R ,则电流I= 1 A ,电压与电流的相位差=ϕ 0 ,电阻消耗的功率=P 10 W 。
5.如图1所示正弦交流稳态电路中,电流表A1、A2、A3的读数分别为3A 、4A 、8A ,则电路中电流表A 的读数是 5A 。
6.三角形连接的对称三相负载的线电流33=U I/-30ºA ,则其相电流UV I = 3/0º A , VW I =3/120ºA , WUI = 3/-120º A 。
7.某正弦交流电的解析式是()A t i ︒-=60628sin 5,则该交流电的周期为 0.01 s ,最大值为 5 A ,有效值为25A ,初相是 -60 。
8如图2:若I1=2A ,I2=1A ,I3=4A ,I4=3A ,则I5=___4A_A 。
9.两个均为40F μ的电容串联后总电容为20F μ,并联后的总电容为40F μ。
10.某线性含源二端网络的开路电压为V 10,如果在网络两端接以Ω10的电阻,二端网络端电压为8V ,此网络的戴维南等效电路为Uso = 10 V ,0R = 2.5 Ω。
+ -u LCR图1AA 1A 2A 3图2I1I2I3I4I511.三相电源绕组星形联结时,已知线电压)30sin(2380︒+=t u UV ω V ,则线电压VW U 。
=380/150o V ,相电压U U 。
=220/0oV , V U 。
