实验名称：弯扭组合变形实验一、实验目的：1. 通过实验，了解和掌握材料在弯扭组合变形下的力学性能。
2. 熟悉和掌握弯扭组合变形的测量方法和数据处理技巧。
3. 通过实验，验证理论知识和计算方法的正确性。
二、实验设备：1. 材料试验机2. 弯曲和扭转加载装置3. 千分尺4. 数据记录仪三、实验材料：1. 实验材料为Q235钢，其化学成分和力学性能如下：-碳（C）含量：0.12%-锰（Mn）含量：0.3%-硅（Si）含量：0.3%-磷（P）含量：0.035%-硫（S）含量：0.035%-屈服强度：235MPa-抗拉强度：375MPa-伸长率：26%四、实验步骤：1. 将试样安装在试验机上，确保试样与加载装置之间的接触良好。
2. 设置试验机的弯曲和扭转加载参数，包括加载速度、加载时间等。
3. 开始加载，同时记录试样的弯曲和扭转角度以及载荷大小。
4. 当试样发生断裂时，停止加载，记录断裂载荷和断裂角度。
5. 清理实验现场，整理实验数据。
五、实验数据：1. 试样尺寸：长度100mm，宽度10mm，厚度2mm。
2. 弯曲加载参数：加载速度1mm/min，加载时间1min。
3. 扭转加载参数：加载速度1r/min，加载时间1min。
4. 实验数据记录如下：-弯曲角度：0°，15°，30°，45°，60°，75°，90°，105°，120°，135°，150°，165°，180°。
-扭转角度：0°，15°，30°，45°，60°，75°，90°，105°，120°，135°，150°，165°，180°。
-弯曲载荷：0N，2.5N，5N，7.5N，10N，12.5N，15N，17.5N，20N，22.5N，25N，27.5N，30N。
悬臂梁弯扭组合变形设计案例咱们来聊一个悬臂梁弯扭组合变形的设计案例，就像搭积木一样，但这个积木可是有大学问的。
想象一下，有一个机械手臂，它就像是一个悬臂梁。
这个机械手臂在工作的时候啊，可不光是受到一种力的作用，而是弯扭组合的变形情况。
一、项目背景。
这个机械手臂呢，要在一个自动化生产线上工作。
它需要伸出去抓取零件，然后再把零件放到指定的位置。
在这个过程中，手臂一端固定在机器上（这就是悬臂梁的固定端啦），另一端自由活动。
由于抓取的零件重量不一样，而且手臂运动的速度和方向也会变化，所以就产生了弯曲和扭转这两种变形情况。
二、受力分析。
1. 弯曲力。
当手臂伸出去抓取零件的时候，零件的重量就像一个小坏蛋，使劲儿地把手臂往下拽，这就产生了弯曲力。
比如说，我们抓取一个5千克的零件，假设手臂长度是1米，这个零件的重力就会在手臂上产生一个弯矩。
根据弯矩的计算公式M = FL（这里F就是零件的重力，L就是手臂的长度），那这个弯矩就是M = 5×9.8×1 = 49牛·米（这里g = 9.8米/秒²）。
这个弯矩就会让手臂像被掰弯的小树枝一样，有弯曲变形的趋势。
2. 扭转力。
然后呢，当手臂转动把零件送到指定位置的时候，这个转动就产生了扭转力。
比如说，手臂要以一定的角速度转动，就像拧麻花一样，在手臂的轴线上就会产生扭矩。
假设手臂的转动惯量是I，角加速度是α，根据扭矩的计算公式T=Iα。
如果手臂快速地转动，这个扭矩可就不小了，它会让手臂产生扭转变形。
三、材料选择。
考虑到这种弯扭组合变形的情况，我们得找个厉害的材料来做这个悬臂梁（也就是机械手臂）。
经过一番挑选，我们选择了高强度合金钢。
为啥呢？这种材料就像钢铁侠的盔甲一样，又硬又结实。
它的屈服强度高，能够承受较大的弯曲和扭转应力。
比如说，它的屈服强度可以达到800兆帕，这就意味着在这么大的压力下，材料才会开始变形得很厉害。
而且它的韧性也不错，不会轻易断裂，就像一个坚强又有弹性的战士，能够在复杂的受力情况下保持稳定。

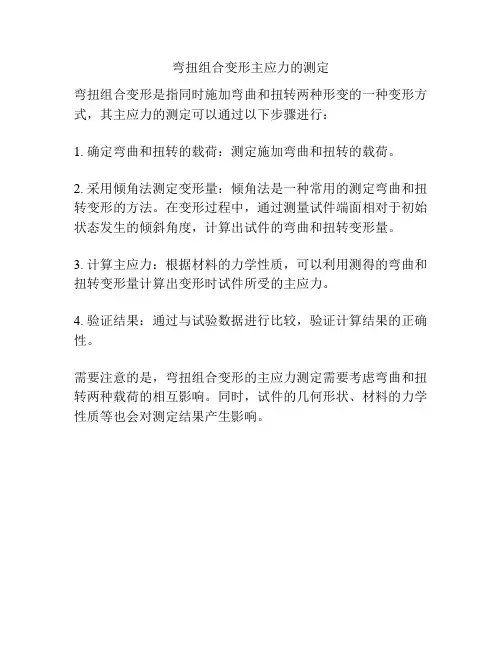

弯扭组合变形主应力的测定
弯扭组合变形是指同时施加弯曲和扭转两种形变的一种变形方式，其主应力的测定可以通过以下步骤进行：
1. 确定弯曲和扭转的载荷：测定施加弯曲和扭转的载荷。
2. 采用倾角法测定变形量：倾角法是一种常用的测定弯曲和扭转变形的方法。
在变形过程中，通过测量试件端面相对于初始状态发生的倾斜角度，计算出试件的弯曲和扭转变形量。
3. 计算主应力：根据材料的力学性质，可以利用测得的弯曲和扭转变形量计算出变形时试件所受的主应力。
4. 验证结果：通过与试验数据进行比较，验证计算结果的正确性。
需要注意的是，弯扭组合变形的主应力测定需要考虑弯曲和扭转两种载荷的相互影响。
同时，试件的几何形状、材料的力学性质等也会对测定结果产生影响。
