材料力学习题组合变形#(精选.)

组合变形一、判断题1.斜弯曲区别与平面弯曲的基本特征是斜弯曲问题中荷载是沿斜向作用的。

( )2.斜弯曲时，横截面的中性轴是通过截面形心的一条直线。

( )3.梁发生斜弯曲变形时，挠曲线不在外力作用面内。

( )4.正方形杆受力如图1所示，A点的正应力为拉应力。

( )图 15. 上图中，梁的最大拉应力发生在B点。

( )6. 图2所示简支斜梁，在C处承受铅垂力F的作用，该梁的AC段发生压弯组合变形，CB段发生弯曲变形。

( )图 27.拉（压）与弯曲组合变形中，若不计横截面上的剪力则各点的应力状态为单轴应力。

( )8.工字形截面梁在图3所示荷载作用下，截面m--m上的正应力如图3（C）所示。

( )图 39. 矩形截面的截面核心形状是矩形。

( )10.截面核心与截面的形状与尺寸及外力的大小有关。

( )11.杆件受偏心压缩时，外力作用点离横截面的形心越近，其中性轴离横截面的形心越远。

( )12.计算组合变形的基本原理是叠加原理。

（）二、选择题1.截面核心的形状与（）有关。

A、外力的大小B、构件的受力情况C、构件的截面形状D、截面的形心2.圆截面梁受力如图4所示，此梁发生弯曲是（）图 4A、斜弯曲B、纯弯曲C、弯扭组合D、平面弯曲三、计算题1.矩形截面悬臂梁受力F1=F，F2=2F，截面宽为b，高h=2b，试计算梁内的最大拉应力，并在图中指明它的位置。

图 52.图6所示简支梁AB上受力F=20KN，跨度L=2.5m，横截面为矩形，其高h=100mm,宽b=60mm，若已知α=30°，材料的许用应力[σ]=80Mpa,试校核梁的强度。

3.如图7所示挡土墙，承受土压力F=30KN，墙高H=3m，厚0.75m，许用压应力[σ]ˉ=1 Mpa，许用拉应力[σ]﹢=0.1 Mpa，墙的单位体积重量为，试校核挡土墙的强度。

图 6 图 74.一圆直杆受偏心压力作用，其偏心矩e=20mm,杆的直径d=70mm,许用应力[σ]=120Mpa,试求此杆容许承受的偏心压力F之值。

第九章组合变形9.1 试求图示各构件在指定截面上的内力分量。

9.2 人字架及承受的载荷如图所示。

试求截面I-I上的最大正应力和A点的正应力9.3 图示起重架的最大起吊重量（包括行走小车等）为P = 40kN ，横梁AC 由两根No.18槽钢组成，材料为A3钢，许用应力[σ] = 120 MPa 。

试校核横梁的强度。

9.7 图示短柱受载荷P 和H 的作用，试求固定端截面上角点A 、B 、C 及D 的正应力，并确定其中性轴的位置。

9.14 图为操纵装置水平杆，截面为空心圆形，内径d = 24 mm，外径D = 30 mm。

材料为A3钢，[σ] = 100 MPa。

控制片受力P1= 600 N。

试用第三强度理论校核杆的强度。

9.17图示皮带轮传动轴，传递功率N = 7kW，转速n =200r/min。

皮带轮重量Q = 1.8kN。

左端齿轮上啮合力Pn与齿轮节圆切线的夹角（压力角）为200。

轴的材料为A5钢，其许用应力[σ] = 80 MPa。

试分别在忽略和考虑皮带轮重量的两种情况下，按第三强度理论估算轴的直径。

9.19 飞机起落架的折轴为管状截面，内径d =70 mm ，外径D = 80 mm 。

材料的许用应力[σ] = 100 MPa ，试按第三强度理论校核折轴的强度。

若P = 1 kN ，Q = 4 kN 。

9.24 端截面密封的曲管的外径为100mm ，壁厚t = 5mm ，内压p = 8MPa 。

集中力P = 3kN 。

A 、B 两点在管的外表面上，一为截面垂直直径的端点，一为水平直径的端点。

试确定两点的应力状态。

解：在内压p 作用下，B 点应力状态分别如图9.24a ，b 所示。

σp1 = pD/(2t) = 8⨯100/(2⨯5) = 80 MPa, σp2 = pD/(4t) = 40 MPa 在集中力P 作用下，曲管受弯扭组合变形，A 点和B 点应力状态分别如图9.24c ，d 所示。

组合变形基 本 概 念 题一、选择题1. 偏心压缩时，截面的中性轴与外力作用点位于截面形心的两侧，则外力作用点到形心的距离e 和中性轴到形心距离d 之间的关系是（ ）。

A ．e = dB ．e ＞dC ．e 越小，d 越大D ．e 越大，d 越小2.三种受压杆件如图所示，设杆1、杆2和杆3中的最大压应力(绝对值)分别用1max σ、2max σ、3max σ表示，则（ ）。

A ．1max σ=2max σ=3max σB ．1max σ＞2max σ=3max σC ．2max σ＞1max σ=3max σD ．2max σ＜1max σ=3max σ 题2图3.在图示杆件中，最大压应力发生在截面上的（ ）。

A ．A 点B ．B 点C ．C 点D ．D 点题3图 题4图4. 铸铁杆件受力如图4所示，危险点的位置是（ ）。

A ．①点B ．②点C ．⑧点D ．④点5. 图示正方形截面直柱，受纵向力P 的压缩作用。

则当P 力作用点由A 点移至B 点时柱内最大压应力的比值()max A σ﹕()max B σ为( )。

A ．1﹕2B ．2﹕5C ．4﹕7D ．5﹕26. 图示矩形截面偏心受压杆件发生的变形为（ ）。

A ．轴向压缩和平面弯曲组合B ．轴向压缩，平面弯曲和扭转组合C．轴向压缩，斜弯曲和扭转组合D．轴向压缩和斜弯曲组合-41-题5图题6图7.图所示悬臂梁的横截面为等边角钢，外力P垂直于梁轴，其作用线与形心轴y垂直，那么该梁所发生的变形是（）。

A．平面弯曲B．扭转和斜弯曲C．斜弯曲D．两个相互垂直平面(xoy平面和xoz平面)内的平面弯曲题7图8.图示正方形截面杆受弯扭组合变形，在进行强度计算时，其任一截面的危险点位置有四种答案，正确的是( )。

A．截面形心B．竖边中点A点C．横边中点B点D．横截面的角点D 点题8图题9图9.图示正方形截面钢杆，受弯扭组合作用，若已知危险截面上弯矩为M，扭矩为T，截面上A点具有最大弯曲正应力σ和最大剪应力τ，其抗弯截面模量为W。

材料力学组合变形答案【篇一：材料力学组合变形及连接部分计算答案】，试求危险截面上的最大正应力。

解：危险截面在固定端m，，==返回8-2 受集度为的均布荷载作用的矩形截面简支梁，其荷载作用面与梁的纵向对称面间的夹角为梁的尺寸为m，，如图所示。

已知该梁材料的弹性模量mm，mm；许用应力；；许可挠度。

试校核梁的强度和刚度。

解：=，强度安全，==返回刚度安全。

8-3(8-5) 图示一悬臂滑车架，杆ab为18号工字钢，其长度为m。

试求当荷载作用在ab的中点d处时，杆内的最大正应力。

设工字钢的自重可略去不计。

解：18号工字钢，，ab杆系弯压组合变形。

，，====返回8-4(8-6) 砖砌烟囱高重kn，受m，底截面m-m的外径的风力作用。

试求：m，内径m，自（1）烟囱底截面上的最大压应力；（2）若烟囱的基础埋深许用压应力m，基础及填土自重按，圆形基础的直径d应为多大？计算，土壤的注：计算风力时，可略去烟囱直径的变化，把它看作是等截面的。

解：烟囱底截面上的最大压应力：=土壤上的最大压应力=：即即解得：返回m8-5(8-8) 试求图示杆内的最大正应力。

力f与杆的轴线平行。

解：固定端为危险截面，其中：轴力，弯矩，，z为形心主轴。

=a点拉应力最大==b点压应力最大==因此返回8-6(8-9) 有一座高为1.2m、厚为0.3m的混凝土墙，浇筑于牢固的基础上，用作挡水用的小坝。

试求：（1）当水位达到墙顶时墙底处的最大拉应力和最大压应力（设混凝土的密度为）；（2）如果要求混凝土中没有拉应力，试问最大许可水深h为多大？解：以单位宽度的水坝计算：水压：混凝土对墙底的压力为：墙坝的弯曲截面系数：墙坝的截面面积：墙底处的最大拉应力为：【篇二：材料力学b试题8组合变形】心压缩杆，截面的中性轴与外力作用点位于截面形心的两侧，则外力作用点到形心的距离e和中性轴到形心的距离d之间的关系有四种答案： (a)e?d；(b) e?d；(c) e越小，d越大； (d) e越大，d越大。

L1AL101ADB 〔3〕偏心压缩时，截面的中性轴与外力作用点位于截面形心的两侧，那么外力作用点 到形心之距离ｅ和中性轴到形心距离ｄ之间的关系有四种答案：〔A 〕 ｅ＝ｄ； 〔B 〕 ｅ＞ｄ；〔C 〕 ｅ越小，ｄ越大； 〔D 〕 ｅ越大，ｄ越小。

正确答案是＿＿＿＿＿＿。

答案〔C 〕1BL102ADB 〔3〕三种受压杆件如图。

设杆１、杆２和杆３中的最大压应力〔绝对值〕分别用 max1σ、max 2σ和max3σ表示，现有以下四种答案：〔A 〕max1σ＝max 2σ＝max3σ； 〔B 〕max1σ＞max 2σ＝max3σ；〔C 〕max 2σ＞max1σ＝max3σ； 〔D 〕max 2σ＜max1σ＝max3σ。

正确答案是＿＿＿＿＿＿。

答案〔C 〕1BL103ADD 〔1〕在图示杆件中，最大压应力发生在截面上的哪一点，现有四种答案：〔A 〕Ａ点； 〔B 〕Ｂ点； 〔C 〕Ｃ点； 〔D 〕Ｄ点。

正确答案是＿＿＿＿＿＿。

答案〔C 〕1AL104ADC 〔2〕一空心立柱，横截面外边界为正方形， 边界为等边三角形〔二图形形心重 合〕。

当立柱受沿图示ａ－ａ线的压力时，此立柱变形形态有四种答案： 〔A 〕斜弯曲与中心压缩组合； 〔B 〕平面弯曲与中心压缩组合；〔C 〕斜弯曲； 〔D 〕平面弯曲。

正确答案是＿＿＿＿＿＿。

答案〔B 〕1BL105ADC 〔2〕铸铁构件受力如下图，其危险点的位置有四种答案：〔A 〕①点； 〔B 〕②点； 〔C 〕③点； 〔D 〕④点。

正确答案是＿＿＿＿＿＿。

答案〔D 〕1BL106ADC 〔2〕图示矩形截面拉杆中间开一深度为ｈ／２的缺口，与不开口的拉杆相比，开口处 的最大应力的增大倍数有四种答案：〔A 〕２倍； 〔B 〕４倍； 〔C 〕８倍； 〔D 〕１６倍。

正确答案是＿＿＿＿＿＿。

答案〔C 〕1BL107ADB 〔3〕三种受压杆件如图，设杆１、杆２和杆３中的最大压应力〔绝对值〕分别用 max1σ、max 2σ和max3σ表示，它们之间的关系有四种答案：〔A 〕max1σ＜max 2σ＜max3σ； 〔B 〕max1σ＜max 2σ＝max3σ；〔C 〕max1σ＜max3σ＜max 2σ； 〔D 〕max1σ＝max3σ＜max 2σ。

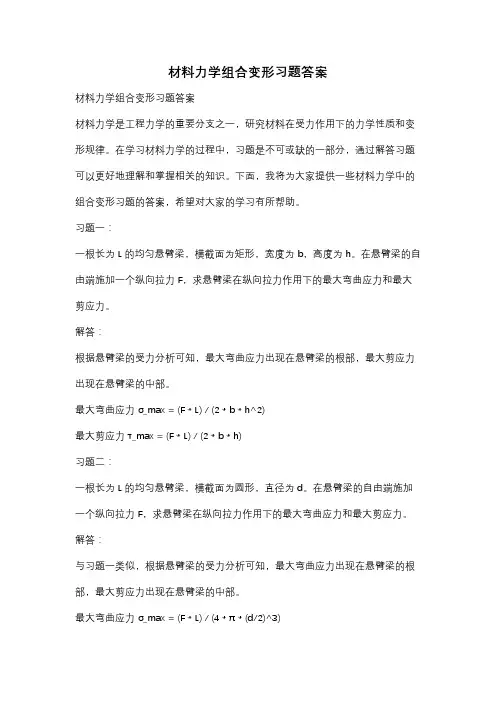

材料力学组合变形习题答案材料力学组合变形习题答案材料力学是工程力学的重要分支之一，研究材料在受力作用下的力学性质和变形规律。

在学习材料力学的过程中，习题是不可或缺的一部分，通过解答习题可以更好地理解和掌握相关的知识。

下面，我将为大家提供一些材料力学中的组合变形习题的答案，希望对大家的学习有所帮助。

习题一：一根长为L的均匀悬臂梁，横截面为矩形，宽度为b，高度为h。

在悬臂梁的自由端施加一个纵向拉力F，求悬臂梁在纵向拉力作用下的最大弯曲应力和最大剪应力。

解答：根据悬臂梁的受力分析可知，最大弯曲应力出现在悬臂梁的根部，最大剪应力出现在悬臂梁的中部。

最大弯曲应力σ_max = (F * L) / (2 * b * h^2)最大剪应力τ_max = (F * L) / (2 * b * h)习题二：一根长为L的均匀悬臂梁，横截面为圆形，直径为d。

在悬臂梁的自由端施加一个纵向拉力F，求悬臂梁在纵向拉力作用下的最大弯曲应力和最大剪应力。

解答：与习题一类似，根据悬臂梁的受力分析可知，最大弯曲应力出现在悬臂梁的根部，最大剪应力出现在悬臂梁的中部。

最大弯曲应力σ_max = (F * L) / (4 * π * (d/2)^3)最大剪应力τ_max = (F * L) / (2 * π * (d/2)^2)习题三：一根长为L的均匀梁，横截面为矩形，宽度为b，高度为h。

在梁的两端分别施加一个纵向拉力F和F'，求梁在纵向拉力作用下的最大弯曲应力和最大剪应力。

解答：根据梁的受力分析可知，最大弯曲应力出现在梁的中部，最大剪应力出现在梁的两端。

最大弯曲应力σ_max = (F * L) / (4 * b * h^2) + (F' * L) / (4 * b * h^2)最大剪应力τ_max = (F * L) / (2 * b * h) + (F' * L) / (2 * b * h)习题四：一根长为L的均匀梁，横截面为圆形，直径为d。

组合变形练习题一、选择1、应用叠加原理旳前提条件是：。

Ａ：线弹性构件；Ｂ：小变形杆件；C：线弹性、小变形杆件；D:线弹性、小变形、直杆；2、平板上边切h/５，在下边相应切去ｈ/5,平板旳强度。

Ａ:减少一半; B：减少不到一半；C：不变; D:提高了；3、AB杆旳A处靠在光滑旳墙上，B端铰支,在自重作用下发生变形，AB杆发生变形。

A：平面弯曲B:斜弯;C:拉弯组合; Ｄ：压弯组合；4、简支梁受力如图:梁上。

A：AＣ段发生弯曲变形、CＢ段发生拉弯组合变形B:AC段发生压弯组合变形、CB段发生弯曲变形C:两段只发生弯曲变形D:AC段发生压弯组合、CＢ段发生拉弯组合变形5、图示中铸铁制成旳压力机立柱旳截面中，最合理旳是。

６、矩形截面悬臂梁受力如图,P２作用在梁旳中间截面处,悬臂梁根部截面上旳最大应力为: 。

Ａ:σmax＝(Ｍｙ２+M z2）1/２/WﻩﻩﻩＢ:σｍａx=M y/W y+MＺ/ＷZC：σmax=P1/Ａ＋P2/A ﻩﻩﻩD:σmax=P１/W y+P2/W z7、塑性材料制成旳圆截面杆件上承受轴向拉力、弯矩和扭矩旳联合伙用，其强度条件是。

Ａ：σr3=N/A＋M/W≤｜σ| B:σr3＝N/A+(M2+Ｔ2)1／２/W≤|σ|C：σｒ３=[（N/A+Ｍ/W)2+（Ｔ/W）2]1/2≤|σ｜Ｄ:σr3=[(N／A)2＋(M/Ｗ）２＋（T/Ｗ)2］1／2≤|σ|8、方形截面等直杆，抗弯模量为W，承受弯矩Ｍ，扭矩T，A点处正应力为σ,剪应力为τ,材料为一般碳钢,其强度条件为: 。

A:σ≤|σ｜, τ≤｜τ| ；B: (M２+T2)1/2/W≤|σ| ;Ｃ：(M２+0.７5T2）1/2／W≤｜σ｜; D：(σ2+4τ2)1/2≤|σ| ；9、圆轴受力如图。

该轴旳变形为：A:AC段发生扭转变形，CB段发生弯曲变形B：AC段发生扭转变形,CB段发生弯扭组合变形Ｃ:AＣ段发生弯扭组合变形，CB段发生弯曲变形D:AC、CB均发生弯扭组合变形二、填空1、图示构造中，ｍ－m面发生变形。
