各种齿轮机械传动原理齿轮传动是一种常见的机械传动方式，它通过齿轮之间的啮合来传递动力和转动运动。
齿轮传动具有传动效率高、传递功率大、传动精度高等优点，广泛应用于各种机械设备中。
下面将介绍几种常见的齿轮传动原理。
1.平行轴齿轮传动平行轴齿轮传动是指齿轮轴线平行于传动方向的齿轮传动方式。
该传动方式可分为直齿轮传动、斜齿轮传动和锥齿轮传动三种形式。
直齿轮传动是最常见的一种齿轮传动方式，它的齿轮齿面为直线齿，轴线平行于传动方向。
直齿轮传动适用于传递小范围的速比，并且传动平稳、传动效率高。
斜齿轮传动是指齿轮齿面为斜面齿，轴线平行于传动方向。
斜齿轮传动适用于需要较大传动功率和转矩的场合，并且具有较高的传动精度。
锥齿轮传动是指齿轮齿面为圆锥面齿，轴线平行于传动方向。
锥齿轮传动适用于需要传递大范围速比和转向的场合，如汽车差速器和旋转机械。
2.交叉轴齿轮传动交叉轴齿轮传动是指齿轮轴线相交的齿轮传动方式。
常见的交叉轴齿轮传动包括蜗轮蜗杆传动和行星轮传动。
蜗轮蜗杆传动是一种传动比较大的传动方式，可以实现大范围的速比。
蜗轮蜗杆传动通过蜗杆和蜗轮的啮合来实现传递，具有传动平稳、传动比可调等优点，广泛应用于工程机械和船舶等设备中。
行星轮传动是一种多齿轮传动，由太阳轮、行星轮和内齿圈组成。
行星轮传动具有传递大范围的速比、传动平稳等优点，广泛应用于汽车变速器和工程机械中。
3.锁扣式齿轮传动锁扣式齿轮传动是一种无齿轮轴的齿轮传动方式，通过齿轮的锁扣连接来实现传递。
锁扣式齿轮传动具有节拍齿轮和轮毂式齿轮两种形式。
节拍齿轮传动是一种用于精确定位的传动方式，通过齿轮的锁扣连接，使得传动精度较高。
节拍齿轮传动广泛应用于印刷机械和纺织机械等需要定位的设备中。
轮毂式齿轮传动是一种用于连接轮毂和发动机的传动方式，通过轮毂和发动机的齿轮锁扣连接来实现传递。
轮毂式齿轮传动具有传递大转矩和传动平稳等优点，广泛应用于汽车和船舶等交通工具中。
以上是几种常见的齿轮机械传动原理，每种传动方式都有自身的特点和适用范围。
齿轮传动的分类齿轮传动是一种常用的机械传动方式，广泛应用于各个领域。
根据齿轮的不同排列方式和传动方式，可以将齿轮传动分为多种类型，下面将分别介绍。
一、平行轴齿轮传动平行轴齿轮传动是指两个轴线平行的齿轮传动。
这种传动方式常用于机床、变速箱等机械设备中。
平行轴齿轮传动分为外啮合和内啮合两种方式。
外啮合是指齿轮轮缘之间的啮合，内啮合是指齿轮齿槽之间的啮合。
平行轴齿轮传动可以实现不同转速和扭矩的传递。
二、直角轴齿轮传动直角轴齿轮传动是指两个轴线相互垂直的齿轮传动。
这种传动方式常用于汽车、船舶等的传动系统中。
直角轴齿轮传动分为螺旋伞齿轮和斜齿轮两种方式。
螺旋伞齿轮具有低噪音、平稳等特点，斜齿轮则具有承载能力强、传动效率高等特点。
三、斜齿轮传动斜齿轮传动是指两个轴线夹角不为90度的齿轮传动。
这种传动方式常用于汽车、机床等设备中。
斜齿轮传动分为锥齿轮和蜗杆齿轮两种方式。
锥齿轮传动具有传动效率高、承载能力强等特点，蜗杆齿轮传动则具有减速比大、传动平稳等特点。
四、行星齿轮传动行星齿轮传动是指由一个中心齿轮和多个围绕中心齿轮旋转的行星齿轮组成的传动方式。
这种传动方式常用于汽车变速箱、工业机器人等设备中。
行星齿轮传动具有结构紧凑、传动效率高等特点。
五、摆线齿轮传动摆线齿轮传动是指由摆线齿轮和摆线齿轮架组成的传动方式。
这种传动方式常用于高精度传动系统中，如数控机床、印刷机等。
摆线齿轮传动具有传动精度高、噪音低等特点。
齿轮传动是机械传动中应用最为广泛的传动方式之一。
不同类型的齿轮传动具有各自的特点和优势，在实际应用中需要根据具体情况进行选择和设计。

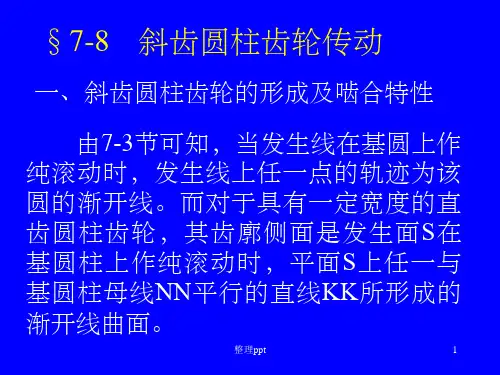

平行轴斜齿圆柱齿轮传动一、斜齿圆柱齿轮齿廓曲面的形成、啮合特点及应用1、斜齿圆柱齿轮齿廓曲面的形成和特点由于圆柱齿轮是有一定宽度的，因此轮齿的齿廓沿轴线方向形成一曲面。

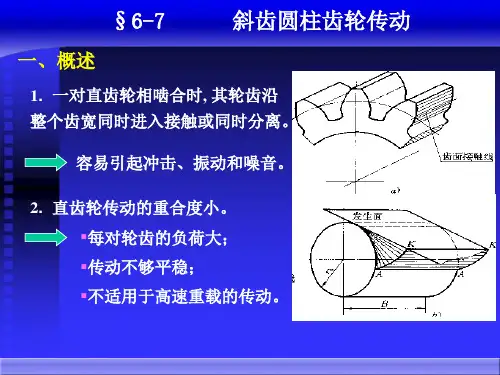

直齿轮轮齿渐开线曲面的形成如图所示。
平面与基圆柱相切于母线，当平面沿基圆柱作纯滚动时，其上与母线平行的直线KK在空间所走过的轨迹即为渐开线曲面，平面称为发生面，形成的曲面即为直齿轮的齿廓曲面。
斜齿圆柱齿轮齿廓曲面的形成如图所示，当平面沿基圆柱作纯滚动时，其上与母线成一倾斜角βb的斜直线KK在空间所走过的轨迹为渐开线螺旋面，该螺旋面即为斜齿圆柱齿轮齿廓曲面，βb称为基圆柱上的螺旋角。
直齿圆柱齿轮啮合时，齿面的接触线均平行于齿轮轴线。
因此轮齿是沿整个齿宽同时进入啮合、同时脱离啮合的，载荷沿齿宽突然加上及卸下。
因此直齿轮传动的平稳性较差，容易产生冲击和噪声，不适合用于高速和重载的传动中。
一对平行轴斜齿圆柱齿轮啮合时，斜齿轮的齿廓是逐渐进入啮合、逐渐脱离啮合的。
如图所示，斜齿轮齿廓接触线的长度由零逐渐增加，又逐渐缩短，直至脱离接触，载荷也不是突然加上或卸下的，因此斜齿轮传动工作较平稳。
2、应用由于斜齿轮传动有上述这些特点，因而不论从受力或传动来说都要比直齿轮传动好，所以在高速大功率的传动中，斜齿轮传动应用广泛。
但是，由于斜齿轮的轮齿是螺旋形的，因而比直齿轮传动要多一个轴向分力。
必要时可采用人字齿以消除轴向力。
二、渐开线斜齿圆柱齿轮的基本参数及几何尺寸计算螺旋角分度圆柱面上的螺旋线的切线与与齿轮轴线之间所夹的锐角(或展开图上斜直线与直母线之间所夹的锐角)称为齿轮的螺旋角，以β表示，为使斜齿轮传动时不产生过大的轴向推力，设计时一般取=8~12度。
2）法面参数(下标为n):在垂直于轮齿方向截面内定义的参数，法面齿形为端面齿形的投影。
由于在切制轮齿时，刀具进刀的方向一般是垂直于法面的，帮其参数与法面参数相同，所以规定法面参数取标准值。
法面摸数mn符合国家规定的标准摸数系列表(GB/T1357-87).法面压力角法面齿顶高系数法面顶隙系数端面参数(下标为t):垂直于齿轮回转轴线的截面内定义的参数，主要用于几何尺寸计算。

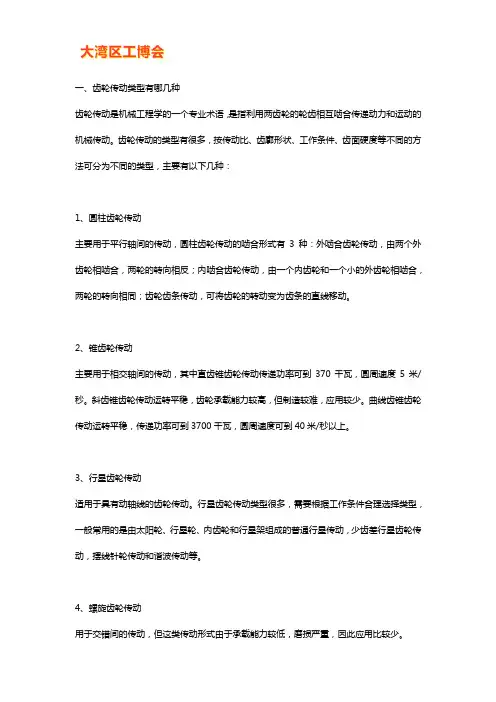

一、齿轮传动类型有哪几种齿轮传动是机械工程学的一个专业术语，是指利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
齿轮传动的类型有很多，按传动比、齿廓形状、工作条件、齿面硬度等不同的方法可分为不同的类型，主要有以下几种：1、圆柱齿轮传动主要用于平行轴间的传动，圆柱齿轮传动的啮合形式有3种：外啮合齿轮传动，由两个外齿轮相啮合，两轮的转向相反；内啮合齿轮传动，由一个内齿轮和一个小的外齿轮相啮合，两轮的转向相同；齿轮齿条传动，可将齿轮的转动变为齿条的直线移动。
2、锥齿轮传动主要用于相交轴间的传动，其中直齿锥齿轮传动传递功率可到370千瓦，圆周速度5米/秒。
斜齿锥齿轮传动运转平稳，齿轮承载能力较高，但制造较难，应用较少。
曲线齿锥齿轮传动运转平稳，传递功率可到3700千瓦，圆周速度可到40米/秒以上。
3、行星齿轮传动适用于具有动轴线的齿轮传动。
行星齿轮传动类型很多，需要根据工作条件合理选择类型，一般常用的是由太阳轮、行星轮、内齿轮和行星架组成的普通行星传动，少齿差行星齿轮传动，摆线针轮传动和谐波传动等。
4、螺旋齿轮传动用于交错间的传动，但这类传动形式由于承载能力较低，磨损严重，因此应用比较少。
5、双曲面齿轮传动多用于交错轴间的传动，如汽车和拖拉机的传动中，由于有轴线偏置距，可以避免小齿轮悬臂安装。
6、蜗杆传动他说交错轴传动的主要形式，蜗杆传动可获得很大的传动比，并且工作平稳，传动比准确，可以自锁，不过蜗杆传动齿面间滑动较大，发热量较多，传动效率较低。
7、摆线齿轮传动用摆线作齿廓的齿轮传动。
这种传动齿面间接触应力较小，耐磨性好，无根切现象，但制造精度要求高，对中心距误差十分敏感。
一般只用于钟表及仪表中。
8、圆弧齿轮传动用凸凹圆弧做齿廓的齿轮传动。
特点是接触强度和承载能力高，易于形成油膜，无根切现象，齿面磨损较均匀，跑合性能好；不过也存在中心距、切齿深和螺旋角的误差敏感性很大，对制造和安装精度要求高等缺陷。
二、齿轮传动的特点有哪些齿轮传动是现代各种设备中应用最广泛的一种机械传动方式，这是因为齿轮传动具有的一些特点：1、齿轮传动的优点（1）传动精度高：与带传动、链传动相比，齿轮传动在理论上是准确、恒定不变的，因此在高速重载下要想减轻动载荷，实现平稳传动，齿轮传动是必须的。
齿轮传动的类型及应用特点齿轮传动是一种常见的多齿副传动方式，广泛应用于各个行业和领域。
根据传动轴相对位置的不同，齿轮传动可以分为平行轴齿轮传动、直角轴齿轮传动和斜齿轮传动等几种类型。
每种类型的齿轮传动都有其独特的应用特点。
平行轴齿轮传动：平行轴齿轮传动是最常用的一种齿轮传动形式，其特点是传动效率高、稳定可靠、传动比范围大、体积小等。
因此，平行轴齿轮传动广泛应用于机床、自动化设备、矿山设备、交通运输工具等领域。
平行轴齿轮传动的应用特点主要有以下几点：1. 传动效率高：平行轴齿轮传动的传动效率通常较高，一般可以达到95%以上，因此在要求传动效率高的场合得到广泛应用。
2. 传动比范围大：平行轴齿轮传动的传动比范围较大，可以通过改变齿轮的齿数比例来实现不同的传动比。
因此，在需要具备不同传输比例的机械设备中，平行轴齿轮传动被广泛应用。
3. 体积小：相比其他类型的齿轮传动，平行轴齿轮传动的体积较小，这使得它在体积有限的情况下可以灵活布置。
4. 平稳运行：由于平行轴齿轮传动的齿轮结构具有一定的齿数，齿轮运动过程中能够保持相对平稳的传动特性。
这使得平行轴齿轮传动在要求传动稳定的场合得到广泛应用。
5. 转矩传递能力强：平行轴齿轮传动的结构紧凑，齿轮之间的接触面积大，能够承载较大的转矩，具备较高的传递能力。
直角轴齿轮传动：直角轴齿轮传动是一种利用齿轮齿面的直角交错配合来实现传递动力的传动形式。
直角轴齿轮传动的应用特点主要有以下几点：1. 传动效率高：直角轴齿轮传动的传动效率一般较高，可以达到95%以上。
由于齿轮齿面的直角交错配合，使得传动时的能量损失较小。
2. 传动比准确：直角轴齿轮传动通过齿轮的齿数比例来实现不同的传动比，能够实现精确和稳定的传动比。
3. 平衡的转矩分配：直角轴齿轮传动可以同时传递两个相对垂直的轴上的转矩，能够实现转矩分配和传递。
这使得直角轴齿轮传动适用于需要转矩输出的场合。
4. 结构紧凑：直角轴齿轮传动的结构紧凑，齿轮之间传递动力的效率较高，能够实现较大的传动比和较高的传递能力。

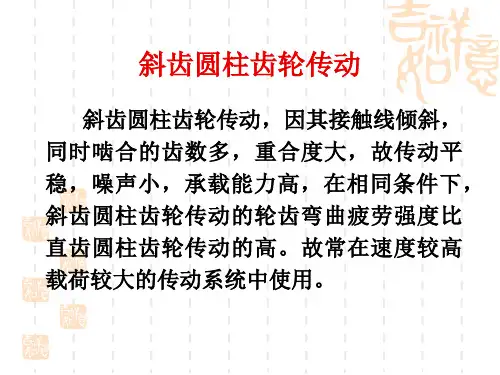

斜齿圆柱齿轮的传动特点斜齿圆柱齿轮是一种常见的传动装置，具有许多特点和优势。
斜齿圆柱齿轮的传动效率高。
由于其齿轮齿面是斜的，可以实现更大的齿面接触面积，从而提高传动效率。
与其他类型的齿轮相比，斜齿圆柱齿轮的传动效率通常更高。
斜齿圆柱齿轮的传动平稳。
由于斜齿轮的齿面是斜的，齿轮在传动过程中的接触和分离是逐渐进行的，不会产生突然的冲击和振动。
这使得斜齿圆柱齿轮传动非常平稳可靠，减少了噪音和振动。
斜齿圆柱齿轮适用范围广。
斜齿圆柱齿轮可以用于各种传动装置，如机械设备、汽车、船舶等。
它可以传递较大的转矩和功率，并且适用于不同的转速比。
斜齿圆柱齿轮的制造工艺相对简单。
相比其他类型的齿轮，斜齿圆柱齿轮的制造工艺较为简单，成本较低。
这使得斜齿圆柱齿轮在实际应用中更加普遍。
斜齿圆柱齿轮具有较高的精度要求。
由于齿轮齿面是斜的，齿轮制造时需要较高的精度和技术要求。
这要求生产厂家具备先进的加工设备和工艺，确保齿轮的精度和质量。
斜齿圆柱齿轮还具有自动同步的特点。
由于斜齿圆柱齿轮的齿面是斜的，当齿轮传动时，齿轮之间会自动同步，不需要额外的同步装置。
这使得斜齿圆柱齿轮在传动过程中更加稳定可靠。
斜齿圆柱齿轮的齿轮模数范围广。
斜齿圆柱齿轮的齿轮模数范围较广，可以满足不同传动需求。
这使得斜齿圆柱齿轮在不同应用场合具有更大的灵活性和适应性。
斜齿圆柱齿轮作为一种常见的传动装置，具有传动效率高、传动平稳、适用范围广、制造工艺简单、精度要求高、自动同步和齿轮模数范围广等特点。
它在各个领域都有广泛的应用，为机械传动提供了可靠的解决方案。
