斜齿圆柱齿轮几何尺寸的计算方法

齿轮机构 > 斜齿圆柱齿轮传动 > 斜齿轮的基本参数和几何尺寸计算
基本参数
法面参数: (垂直于螺旋线方向所作的截面称为法面)
端面参数: (垂直于齿轮轴线方向所作的截面称为端面)
法面参数与端面参数的换算关系
1)标准参数---------用滚齿法加工的斜齿轮, 其法面参数是标准值,即:
法面摸数m n符合国家规定的标准摸数系列表(GB/T1357-87).
法面压力角
法面齿顶高系数
法面顶隙系数2)端面参数计算--------在计算斜齿轮的几何尺寸时,常需用到的端面参数是:
端面模数:
端面压力角:
端面齿顶高系数:
端面顶隙系数:
斜齿圆柱齿轮端法面压力角的图形关系
3)斜齿轮的标准中心距公式
由此可知,在设计斜齿轮传动时,可以用改变螺旋角的办法来调节中心距的大小,使得凑中心距有多了一条途径。

例题
已知一对标准斜齿圆柱齿轮传动,
(1)试说明螺旋角取的理由(2)计算中心距和端面啮合角
解:(1)有两个理由:
A:为使斜齿轮传动时产生的轴向力不过大,取在8~20度范围内并取偏小的值B:为了把中心距凑成便于安装的整数(两轮齿数之和是99,而以)
(2)中心距
为:
啮合角为:。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S 上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：>>法面压力角和端面压力角的关系<<... （9-9-03）4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

直齿轮传动设计计算实例直齿轮传动设计计算实例已知条件：斜齿圆柱齿轮传动，输入功率为PI =4.17kw，齿轮转速为nI=626r/min，传动比为i2=3.7，由电动机驱动，工作寿命为10年，每年工作300天，每天工作16小时，轻微冲击，转向不变。

1、齿轮基本参数选定（齿轮设计参照《机械设计》教材进行设计）（1）运输机为一般工作机器，速度不高，故选用8级精度。

（2）材料：参照表10-1高速级小齿轮选用45#钢调质处理，齿面硬度为250HBS。

高速级大齿轮选用45#钢调质，齿面硬度为220HBS。

（3）小齿轮齿数初选为，大齿轮齿数。

2、按齿面接触强度计算由设计计算公式（10-9a）进行计算，即（1）确定公式内的各计算数据①试选载荷系数②计算小齿轮传递的转矩③由表10-7选取齿宽系数④由表10-6查得材料的弹性影响系数⑤由图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限，大齿轮的接触疲劳强度极限⑥由式10-13计算应力循环次数。

⑦由图10-19取接触疲劳寿命系数。

⑧计算接触疲劳许用应力取失效概率为1％，安全系数S=1，由式（10-12）得﹙2﹚计算①试算小齿轮分度圆直径,代入中最小值。

②计算圆周速度v③计算齿宽b④计算齿宽与齿高之比模数齿高⑤计算载荷系数根据，8级精度，由图10-8查得动载荷系数；直齿轮,；由表10-2查得使用系数；由表10-4用插值法查得8级精度、小齿轮相对支承非对称布置时，。

由，查图得；故载荷系数⑥按实际的载荷系数校正所算得的分度圆直径，由式（10-10a）得⑦计算模数m3、按齿根弯曲强度设计由式（10-5）得弯曲强度的设计公式为（1）确定公式内的各计算数值①由图10-20c查得小齿轮的弯曲疲劳强度极限，大齿轮的弯曲疲劳强度极限；②由图10-18取弯曲疲劳寿命系数,；③计算弯曲疲劳许用应力取弯曲疲劳安全系数S=1.3，由式(10-12)得④计算载荷系数K⑤查取齿形系数由表10-5查得⑥查取应力校正系数由表10-5查得⑦计算大、小齿轮的并加以比较故小齿轮的数值较大。

斜齿圆柱齿轮计算(红色代表需输入数值或标准值）
螺旋角ß10法面模数m n5齿数z25法面压力角a n 分度圆直径d126.9283基圆直径d b119.2736齿顶高h a5齿根高h f
齿顶圆直径d a136.9283当量齿数z v26.17494法面齿距p n15.70796端面齿距
齿根圆直径d f114.4283
螺旋角ß10法面模数m n5齿数z64法面压力角a n 分度圆直径d324.9365基圆直径d b305.3404齿顶高h a5齿根高h f
齿顶圆直径d a334.9365当量齿数z v67.00784法面齿距p n15.70796端面齿距
齿根圆直径d f312.4365
标准中心距a225.9324
20法面齿顶高系数h*
an 1法面顶隙系数c*
n
0.25法面变位系数x n0
6.3端面模数m t5端面变位系数x t0 16
20法面齿顶高系数h*
an 1法面顶隙系数c*
n
0.25法面变位系数x n0
6.3端面模数m t5端面变位系数x t0 16。

齿轮各参数计算公式模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶⾼ha ha=m=p/π齿根⾼hf hf=1.25m齿⾼h h=2.25m齿厚s s=p/2=πm/2中⼼距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 ⼀渐开线，其基圆半径r b＝40 mm，试求此渐开线压⼒⾓α＝20°处的半径r和曲率半径ρ的⼤⼩。

13-3 有⼀个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪⼀种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，⼩齿轮齿顶圆直径d al＝240 mm，⼤齿轮全齿⾼h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有⼀对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压⼒⾓α＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现⽆侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内⼀对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压⼒⾓α＝20°，正常齿。

试确定这对齿轮的传动⽐、分度圆直径、齿顶圆直径、全齿⾼、中⼼距、分度圆齿厚和分度圆齿槽宽。

13-7 已知⼀标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。

两轴平行的齿轮传动直齿圆柱齿轮传动1、两轮轴线互相平行。

2、齿轮的齿长方向与齿轮轴线互相平行。

3、两轮传动方向相反。

4、此种传动形式英勇最广泛。

直齿圆柱齿轮传动1、两轮轴线互相平行。

2、齿轮的齿长方向与齿轮轴线互相平行。

3、两轮传动方向相反；斜齿圆柱齿轮传动1、轮齿齿长方向线与齿轮轴线倾斜一个角度。

2、与直齿圆柱齿轮传动相比，同时啮合的齿数增多，传动平稳，传动的扭矩也比较大。

3、运转时存在轴向力。

4、加工制造比直齿圆柱齿轮传动麻烦。

斜齿圆柱齿轮传动非圆齿轮传动1、目前常见的非圆齿轮有椭圆形、扇形。

2、当主动轮等速转动时从动轮可以实现有规则的不等速转动。

3、此种传动多见于自动化机构。

人字齿轮传动1、具有斜齿圆柱齿轮的优点，同时运转时不产生轴向力。

2、适用于传递功率大，需作正反向运转的机构中。

3、加工制造比斜齿圆柱齿轮麻烦。

两轴相交的齿轮传动交叉轴斜齿轮传动1、两轮轴线不再同一平面上，或者任意交错，或者垂直交错。

2、两轮的螺旋角可以相等，也可以不相等。

3、两轮的螺旋方向可以相同，也可以不相同。

蜗杆传动1、蜗杆轴线与蜗轮轴线成垂直交错。

2、可以实现大的传动比，传动平稳，噪声小，有自锁。

3、传动效率较低，蜗杆线速度受一定限制。

直齿锥齿轮传动1、两轮轴线相交于锥顶点，轴交角α有三种，α〉90°，α=90°（正交），α〈90°。

2、轮齿齿线的延长线通过锥点。

斜齿锥齿轮传动1、轮齿齿线呈斜向，或者说，齿线的延长线不通过锥点，而是与某一圆相切。

2、两轮螺旋角相等，螺旋方向相反。

弧齿锥齿轮传动1、轮齿齿线呈弧形。

2、两轮螺旋角相等，螺旋方向相反。

3、与直齿锥齿轮传动相比，同时参加啮合的齿数增多，传动平稳，传动的扭矩较大。

齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用d a表示。

齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用d f 表示。

齿顶高：齿顶圆d a与分度圆d之间的径向距离称为齿顶高，用h a来表示。

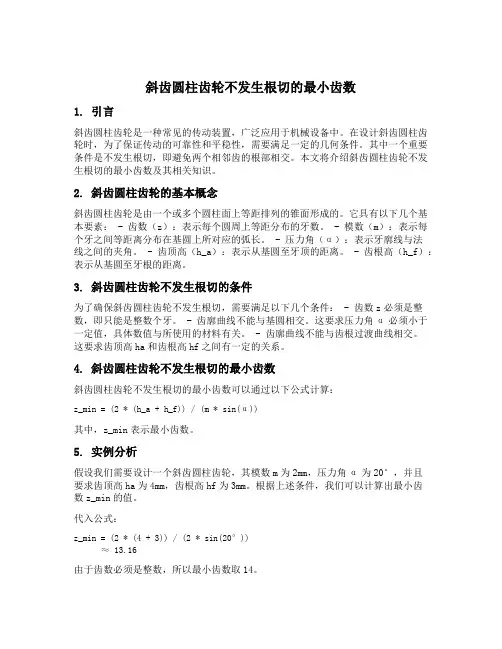

斜齿圆柱齿轮不发生根切的最小齿数1. 引言斜齿圆柱齿轮是一种常见的传动装置，广泛应用于机械设备中。

在设计斜齿圆柱齿轮时，为了保证传动的可靠性和平稳性，需要满足一定的几何条件。

其中一个重要条件是不发生根切，即避免两个相邻齿的根部相交。

本文将介绍斜齿圆柱齿轮不发生根切的最小齿数及其相关知识。

2. 斜齿圆柱齿轮的基本概念斜齿圆柱齿轮是由一个或多个圆柱面上等距排列的锥面形成的。

它具有以下几个基本要素： - 齿数（z）：表示每个圆周上等距分布的牙数。

- 模数（m）：表示每个牙之间等距离分布在基圆上所对应的弧长。

- 压力角（α）：表示牙廓线与法线之间的夹角。

- 齿顶高（h_a）：表示从基圆至牙顶的距离。

- 齿根高（h_f）：表示从基圆至牙根的距离。

3. 斜齿圆柱齿轮不发生根切的条件为了确保斜齿圆柱齿轮不发生根切，需要满足以下几个条件： - 齿数z必须是整数，即只能是整数个牙。

- 齿廓曲线不能与基圆相交。

这要求压力角α必须小于一定值，具体数值与所使用的材料有关。

- 齿廓曲线不能与齿根过渡曲线相交。

这要求齿顶高ha和齿根高hf之间有一定的关系。

4. 斜齿圆柱齿轮不发生根切的最小齿数斜齿圆柱齿轮不发生根切的最小齿数可以通过以下公式计算：z_min = (2 * (h_a + h_f)) / (m * sin(α))其中，z_min表示最小齿数。

5. 实例分析假设我们需要设计一个斜齿圆柱齿轮，其模数m为2mm，压力角α为20°，并且要求齿顶高ha为4mm，齿根高hf为3mm。

根据上述条件，我们可以计算出最小齿数z_min的值。

代入公式：z_min = (2 * (4 + 3)) / (2 * sin(20°))≈ 13.16由于齿数必须是整数，所以最小齿数取14。

6. 结论本文介绍了斜齿圆柱齿轮不发生根切的最小齿数及其相关知识。

通过对模数、压力角、齿顶高和齿根高等参数的设定，可以计算出满足不发生根切条件的最小齿数。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：... （9-9-03）>>法面压力角和端面压力角的关系<<4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

外啮合直齿圆柱齿轮传动几何尺寸计算外啮合斜齿圆柱齿轮传动几何尺寸计算压力角α20.0020.00齿顶高ha 2.00 2.00齿根高hf 2.50 2.50全齿高h 4.50 4.50分度圆直径d320.00160.00齿顶圆直径da324.00164.00齿根圆直径df315.00155.00分度圆齿厚s 6.28 6.28中心距a240.00齿宽计算m n=(da-df)/4.5计算螺旋角cosβ =m n z/（da-2mn）注注:☆蜗杆齿宽:当注:☆最大外圆直注:☆蜗轮齿宽:当注：模数为12,10注注:☆蜗杆螺纹长注：蜗杆在分度圆外啮合直齿锥齿轮传动几何尺齿顶高h a 齿根高hf 分度圆直径d1节圆直径dje1齿顶圆直径da1齿根圆直径df1分度圆螺旋导程角(弧度）γ法向模数m f 轴向齿距Px 分度圆柱螺旋导程P Z螺牙沿分度圆柱上的轴向齿厚S z1螺牙沿分度圆柱上的法向齿厚S f1齿厚测量高度h~齿数Z 2分度圆直径d2齿根圆直径df2齿顶圆直径da2最大外圆直径D2蜗轮宽度b2齿顶圆弧半径R a 齿根圆弧半径Rf注:☆磨削蜗杆需加长:m≤10时,加长25mm;10≤m≤16时,加长35mm;m>16时,加长40-50mm 注:☆蜗杆齿宽:当Z=1~2时取(13~16)m, 当Z=3~4时取(15~21)m注:☆最大外圆直径：当Z=1取≤da2+2m,当Z=2~3取≤da2+1.5m,当Z=4取≤da2+m注:☆蜗轮齿宽:当Z≤3时取≤0.75Ddi1, 当Z=4时取≤0.67Ddi1，包角2θ=45°~130°注：模数为12,10,8,6,5,4,3,2.5,2,1.5,1蜗 轮蜗 杆螺旋长度L☆注：蜗杆特性系数q为14,13,12,11,10,9,8注:☆蜗杆螺纹长度L:当Z=1~2时取大于(11+0.06Z2)m, 当Z=3~4时取大于(12.5+0.09Z2)m 注：蜗杆在分度圆上的轴向齿厚=1.498m,分度圆上的法向齿厚=1.498mcos γ齿齿齿轴向齿距轴向齿形齿齿分h高h 顶高h 根高 3:1a压力角齿根圆弧半d 顶圆直径L切制螺纹部分长度d 根圆直径d 度圆直径21f 1a 1P xa 1f 1（a ）蜗杆（b几何尺寸计算mm;m>16时,加长40-50mm+1.5m,当Z=4取≤da2+m67Ddi1，包角2θ=45°~130°时取大于(12.5+0.09Z2)m向齿厚=1.498mcos γ齿顶圆弧半径R 齿根圆弧半径R a 2（b ）蜗轮。
