机械设计基础课件齿轮传动机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。
齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。
本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。
2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。
齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。
齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。
3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。
直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。
斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。
直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。
蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。
4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。
齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。
强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。
精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。
5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。
在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。
在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。
在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。
直齿圆锥齿轮传动一、齿圆锥齿轮直齿圆锥齿轮机构用于两相交轴Z间的传动，两轴的夹角可由传动的耍求确定，在一机构中多采用工=90°的直齿圆锥齿轮机构。
一对圆锥齿轮轮齿分布在两个截锥休上，且锥顶交于一点，其轮齿尺寸由大端而锥方向的小端逐渐变小。
显然圆锥齿轮大端和小端的参数是不相同的。
了便于测量和估算机构的外形尺寸，规定以大端参数为标准，大端压力角a=20°e二、齿圆锥齿轮传动的几何尺寸三、当量齿轮以圆锥齿轮大端模数为标准模数，大端压力角为标准压力角，按照圆柱齿轮作图法画出扇形齿轮的齿廓，英齿廓与盲齿圆锥齿轮大端齿廓近似相同，两扇形齿轮的齿数为两圆锥齿轮的实际齿数。
若将扇形齿轮补足为完整的圆柱齿轮，这两个假想的圆柱齿轮就称为两锥齿轮的当量齿轮，当量齿轮的齿数称为当量齿数，用Zv表示。
当量齿轮的半径：r v=r / cos 8当量齿数：Z V=Z / cos 8式屮8——圆锥齿轮分度圆锥角当量齿数Z、•是圆锥齿轮的重要参数，其意义在于，就大端齿形和大端承载能力而言，圆锥齿轮与同模数、同压力角、齿数为乙的圆柱齿轮相当。
用仿形法加工圆锥齿轮，按乙值选择刀号。
用范成法加工正常齿形的圆锥齿轮，不产生根切的最少齿数Z min= Z vrain cos 8=17 • cos 8 o四、确啮合条件一对直齿圆锥齿轮的正确啮合的条件为大端模数和压力角必须分别相等mi=m2=mCCi=Ct2=0C五.直齿圆锥齿轮传动的受力分析1.轮齿受力分析一对直齿圆锥齿轮传动，假设轮齿间的作用力近似地作用于齿宽节线的中点处，如不考虑摩擦力的影响，其方向垂直指向工作齿面。
为主动锥齿轮的受力情况，轮齿间的法向力，可分解为圆周力、轴向力和径向力圆周力在Ft在主动轮上与啮合点圆周速度的方向相反；在从动轮上则与啮合点的圆周速度方向相同。
径向力的方向都垂直指向各自的齿轮轴线。
轴向力人的方向则总是由锥顶指向齿轮的人端。

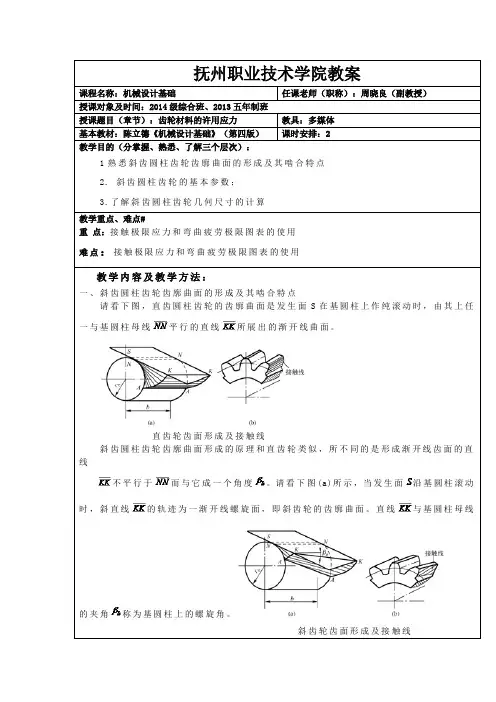

斜齿圆柱齿轮传动-、斜齿圆柱齿轮齿廓形成及啮合特点1 .斜齿圆柱齿轮齿廓形成渐开线斜齿圆柱齿轮齿廓曲面的形成与渐开线真齿圆柱齿轮制以。
