尺寸链计算及公差分析
在尺寸链的建立中，首先需要确定整个产品装配过程中涉及到的零部件，并给每个零部件标明一个唯一的编号。
然后，根据设计要求，确定零
部件之间的尺寸限制关系，即零部件的上下游关系。
这些尺寸限制关系可
以用箭头表示，箭头的方向指向上游关系。
最后，根据尺寸限制关系，建
立整个产品的尺寸链。
在尺寸链的计算中，首先需要确定一个基准零件，即整个产品中的一
个参照零部件。
然后，根据基准零件，逐级计算其他零部件的尺寸，并将
结果填入尺寸链的箭头上。
计算的方法根据零部件之间的关系而定，例如，对于基准零件上下游有一个长度尺寸限制关系的情况，可以采用简单的加、减法来计算下游零件的尺寸。
公差分析的方法有很多种，其中最常用的方法是“最小公约数法”。
该方法的步骤如下：
1.根据尺寸链计算结果，确定每个零部件的上下公差。
2.根据装配要求和功能需求，分析哪个关键尺寸对产品性能影响最大。
3.找出影响关键尺寸的所有零部件，并选择其中公差最大的零部件作
为关键尺寸的控制零件。
4.根据控制零件的公差和功能要求，逐级计算其他零部件的公差。
5.根据计算结果，确定每个零部件的公差范围。
除了“最小公约数法”外，还有其他的公差分析方法，如模态分析法、半经验法等。
不同的方法适用于不同的工程情况，选择合适的方法可以提
高分析的准确性。
综上所述，尺寸链计算及公差分析是一种工程设计中常用的方法，它能够帮助设计工程师确定零部件之间的尺寸关系和公差范围，确保产品在装配过程中满足设计要求。
这对于产品的质量控制和工艺优化非常重要。
尺寸链计算和公差叠加尺寸链计算和公差叠加是机械工程学中常用的一种计算方法，它以度量尺寸计算构造元件和机械设备的相对位置为基础，可以明确指定每个元件和机械系统的定位要求，从而满足设计性能计算要求。
尺寸链计算可以分为直接尺寸链计算法和公差叠加法两种形式。
本文针对这两种方法进行深入分析，分别介绍其原理、特点、应用场景以及计算步骤。
一、尺寸链计算法尺寸链计算法是用于定义机械设备空间布局的一种工具，它采用位置坐标系统来定义各种机械元件的相对位置。
它的原理是在构造的三维空间中，用空间坐标表示机械元件的坐标位置，然后通过一系列计算步骤，根据不同元件之间的相对尺寸计算出其他元件坐标位置。
它的计算特点是：计算结果准确，不受尺寸变化的影响，可以有效地计算出构件的空间布局，简化设计过程，降低设计的复杂程度。
在机械设计中，尺寸链计算法可以实现从草图到实物的直接构造，从而更加方便、快捷地进行机械空间布局设计。
二、公差叠加公差叠加法是另一种常用的计算尺寸构造元件位置的方法，主要用于计算机械系统中多个元件或构件间联合运动和固定位置之间的精密位置关系。
它的原理是根据尺寸度量结果，利用公差叠加法计算出实际尺寸度量值，从而确定每个构件的定位位置。
公差叠加的计算步骤也比较简单，可以根据公差值进行循环叠加，以计算出机械设备的定位位置。
不同于尺寸链计算法的计算结果准确，公差叠加法可以根据实际公差值调节各元件的精度。
三、尺寸链计算和公差叠加比较尺寸链计算法和公差叠加法都是机械设计中常用的一种计算方法，它们都可以实现机械设备空间布局的计算，从而满足设计性能计算要求。
但是，二者也存在一定的区别。
首先，它们的原理不同：尺寸链计算法是利用三维坐标下的相对尺寸，根据计算公式计算出其他元件的坐标位置；而公差叠加法是根据尺寸度量和公差叠加参数，计算出构件的定位位置。
其次，它们的计算结果也不同：尺寸链计算法的计算结果准确，不受尺寸变化的影响；而公差叠加法可以根据实际公差值调节各元件的精度。

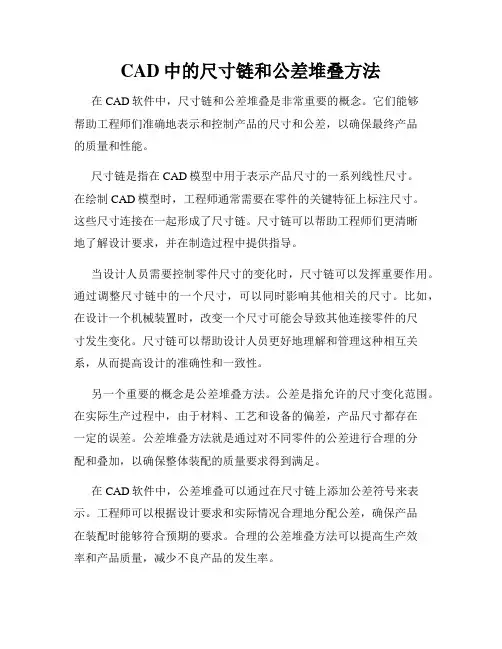

CAD中的尺寸链和公差堆叠方法在CAD软件中，尺寸链和公差堆叠是非常重要的概念。
它们能够帮助工程师们准确地表示和控制产品的尺寸和公差，以确保最终产品的质量和性能。
尺寸链是指在CAD模型中用于表示产品尺寸的一系列线性尺寸。
在绘制CAD模型时，工程师通常需要在零件的关键特征上标注尺寸。
这些尺寸连接在一起形成了尺寸链。
尺寸链可以帮助工程师们更清晰地了解设计要求，并在制造过程中提供指导。
当设计人员需要控制零件尺寸的变化时，尺寸链可以发挥重要作用。
通过调整尺寸链中的一个尺寸，可以同时影响其他相关的尺寸。
比如，在设计一个机械装置时，改变一个尺寸可能会导致其他连接零件的尺寸发生变化。
尺寸链可以帮助设计人员更好地理解和管理这种相互关系，从而提高设计的准确性和一致性。
另一个重要的概念是公差堆叠方法。
公差是指允许的尺寸变化范围。
在实际生产过程中，由于材料、工艺和设备的偏差，产品尺寸都存在一定的误差。
公差堆叠方法就是通过对不同零件的公差进行合理的分配和叠加，以确保整体装配的质量要求得到满足。
在CAD软件中，公差堆叠可以通过在尺寸链上添加公差符号来表示。
工程师可以根据设计要求和实际情况合理地分配公差，确保产品在装配时能够符合预期的要求。
合理的公差堆叠方法可以提高生产效率和产品质量，减少不良产品的发生率。
当进行公差堆叠时，工程师需要考虑多个因素。
首先是零件之间的配合要求，即确定零件的尺寸间隙，以便于装配完成后零件之间的相对位置和运动符合要求。
其次是确保装配后的功能和性能满足设计要求。
最后是考虑到制造和测量的可行性，尽量减少制造和测量过程中的误差。
一个常用的公差堆叠方法是使用最小和最大值来表示公差范围。
在尺寸链上，工程师可以通过添加符号来表示公差。
例如，在两个尺寸之间添加±符号，表示该尺寸的变化范围是以它为中心的一个区间。
工程师可以根据设计要求和实际情况合理地分配公差范围，从而保证整体装配的质量。
另外一个常用的公差堆叠方法是使用统计学方法。
尺寸链计算及公差分析一、尺寸链计算1.确定基准尺寸：首先需要确定产品的基准尺寸，这是其他尺寸的参考值。
2.确定功能尺寸：根据产品的功能要求，确定与之相关的尺寸。
例如，一个机械零件的功能要求是与其他组件配合，那么相关的尺寸即为功能尺寸。
3.确定辅助尺寸：辅助尺寸是与功能尺寸无关的尺寸，通常用于产品的加工和装配。
例如，孔的直径和深度就是辅助尺寸。
4.确定公差：在确定各个尺寸之后，需要为它们设置公差。
公差是指允许的尺寸变化范围，它的大小取决于产品的制造工艺和功能要求。
5.进行尺寸链计算：根据产品的功能和制造要求，依次计算各个尺寸的数值。
计算时需要考虑公差的影响，确保产品在允许的范围内可以正常工作。
二、公差分析公差分析是确定产品尺寸的变化范围，即各个尺寸的上下限。
公差分析可以帮助工程师评估产品的质量，确定工艺参数，并优化产品设计。
1.确定公差类型：公差分为基本公差和几何公差两种类型。
基本公差是根据工艺要求和产品功能确定的，例如直径公差、平行度公差等；几何公差是根据产品的形状和配合要求确定的，例如圆度公差、轴线位置公差等。
2.进行公差叠加：公差叠加是将各个尺寸的公差叠加在一起，得到产品整体的公差。
这可以通过数学模型或专业软件进行计算。
3.进行公差分析：在确定产品整体的公差后，可以进行公差分析。
公差分析可以通过模拟或实验的方式进行，用于评估产品在实际使用中尺寸变化的影响。
4.优化设计：通过公差分析可以了解产品尺寸变化的情况，如果发现一些尺寸变化太大，可能会导致产品的功能受到影响，需要对设计进行优化。
优化设计可以包括调整公差、改变加工工艺等。
总结起来，尺寸链计算及公差分析是确定产品尺寸和形状的重要方法，它可以帮助工程师评估产品的质量和性能，指导产品的制造和装配。
在实际应用中，需要充分考虑产品的功能要求、制造工艺和使用环境等因素，合理确定尺寸链和公差，以确保产品的质量和性能达到要求。
尺寸链及公差叠加分析一、尺寸链分析1.尺寸链的定义尺寸链是指从设计图纸上的一个尺寸到最终产品尺寸之间的所有加工步骤和测量环节所涉及到的线性关系。
2.尺寸链分析的目的尺寸链分析的目的是通过对产品加工和测量过程中的尺寸关系进行分析，确定各个环节对最终产品尺寸的影响程度，从而指导产品设计和制造。
3.尺寸链分析的方法尺寸链分析的方法可以分为数学模型与仿真模型两种。
数学模型是通过建立各个环节的几何学关系和物理学模型，对尺寸链进行数学求解和计算。
仿真模型则是通过计算机软件模拟各个环节的尺寸变化和公差叠加，预测最终产品尺寸的变化情况。
4.尺寸链分析的应用尺寸链分析可以应用于各行业的产品设计和制造过程中，特别适用于高精度和高要求的产品。
通过尺寸链分析，可以找出制约产品尺寸稳定性和精度的关键环节，优化设计和加工工艺，提高产品质量和性能。
1.公差的定义公差是指设计标准中规定的准确尺寸值和允许偏差之间的差值。
在产品设计和制造过程中，由于各种因素的存在，产品的实际尺寸可能会有一定的偏差。
公差的作用就是规定产品的尺寸变化范围，确保产品在设计要求范围内。
2.公差叠加的定义公差叠加是指产品加工和装配过程中的各个部件的公差在装配后的累积效应。
当多个零件装配在一起时，每个零件的公差都会对最终产品尺寸产生影响，这些影响会叠加在一起，导致最终产品的尺寸变化。
3.公差叠加分析的方法公差叠加分析的方法可以分为几何方法和统计方法两种。
几何方法是基于几何学原理，通过计算公差区间的重叠情况，确定最终产品尺寸的变化范围。
统计方法则是通过数学统计的方法，分析各个公差的概率分布和随机变化规律，预测最终产品的尺寸分布情况。
4.公差叠加分析的应用公差叠加分析可以应用于各个行业的产品装配和检测过程中，特别适用于复杂零部件的装配和高精度产品的制造。
通过公差叠加分析，可以评估产品的装配质量和稳定性，优化装配工艺，降低不良品率和维修成本。
三、尺寸链与公差叠加的结合尺寸链分析和公差叠加分析是两个相互关联的工程实践。

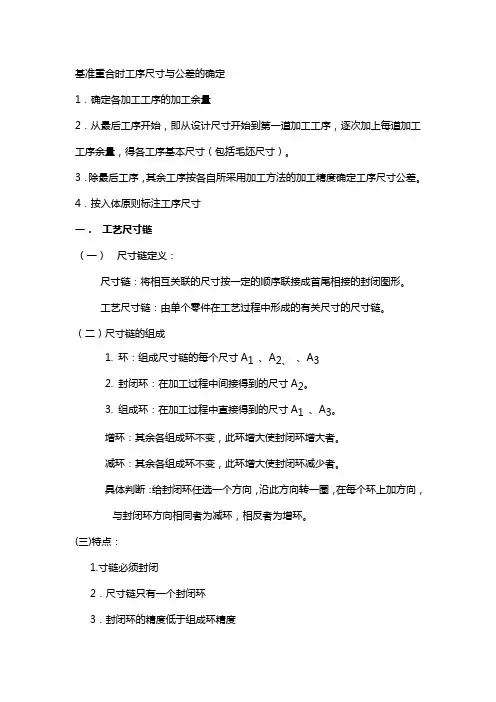

基准重合时工序尺寸与公差的确定1．确定各加工工序的加工余量2．从最后工序开始，即从设计尺寸开始到第一道加工工序，逐次加上每道加工工序余量，得各工序基本尺寸（包括毛坯尺寸）。
3．除最后工序，其余工序按各自所采用加工方法的加工精度确定工序尺寸公差。
4．按入体原则标注工序尺寸一．工艺尺寸链（一）尺寸链定义：尺寸链：将相互关联的尺寸按一定的顺序联接成首尾相接的封闭图形。
工艺尺寸链：由单个零件在工艺过程中形成的有关尺寸的尺寸链。
（二）尺寸链的组成1. 环：组成尺寸链的每个尺寸A1、A2、、A32. 封闭环：在加工过程中间接得到的尺寸A2。
3. 组成环：在加工过程中直接得到的尺寸A1、A3。
增环：其余各组成环不变，此环增大使封闭环增大者。
减环：其余各组成环不变，此环增大使封闭环减少者。
具体判断：给封闭环任选一个方向，沿此方向转一圈，在每个环上加方向，与封闭环方向相同者为减环，相反者为增环。
(三)特点：1.寸链必须封闭2．尺寸链只有一个封闭环3．封闭环的精度低于组成环精度4．封闭环随组成环变动而变动(四)作法：1．找出封闭环2.从封闭环起，按工件表面上关系依次画出组成环，直到尺寸回到封闭环起，形成一个封闭图形，组成尺寸链的组成环环数应是最少的。
3．相接原则，确定增环、减环。
二．尺寸链基本计算1．封闭环的基本尺寸=各组成环的基本尺寸的代数和-增环的基本尺寸之和-减环的基本尺寸之和2．封闭环的最大极限尺寸=所有增环的最大极限尺寸—所有减环的最小极限尺寸3．封闭环最小极限尺寸=所有增环的最小极限尺寸—所有减环的最大极限尺寸4．封闭环的上偏差=所有增环的上偏差之和—所有减环的下偏差之和5．封闭环的下偏差=所有增环的下偏差之和—所有减环的上偏差之和6．封闭环的公差=封闭环的最大极限尺寸—封闭环的最小极限尺寸=封闭环的上偏差—封闭环的下偏差=增环的公差之和+减环的公差之和=所有组成环的公差之和偏差确定：一般根据“入体”原则1）组成环为包容面时，下偏差为0，上偏差=公差2）组成环为被包容面时，上偏差为0，下偏差=公差。
