挡土墙的构造

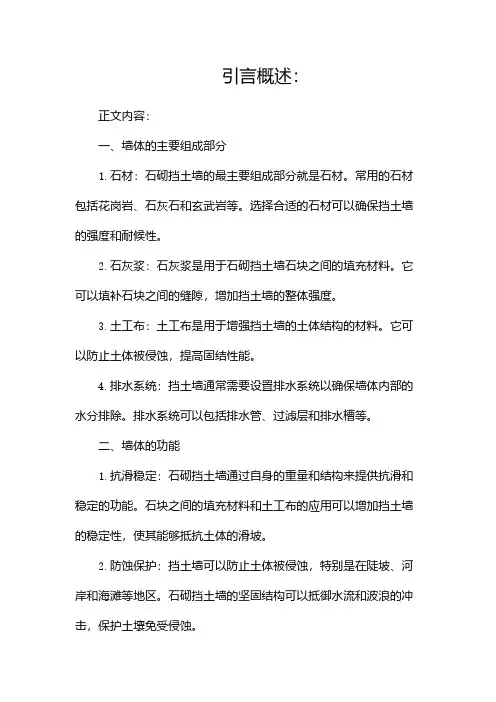

引言概述：正文内容：一、墙体的主要组成部分1.石材：石砌挡土墙的最主要组成部分就是石材。

常用的石材包括花岗岩、石灰石和玄武岩等。

选择合适的石材可以确保挡土墙的强度和耐候性。

2.石灰浆：石灰浆是用于石砌挡土墙石块之间的填充材料。

它可以填补石块之间的缝隙，增加挡土墙的整体强度。

3.土工布：土工布是用于增强挡土墙的土体结构的材料。

它可以防止土体被侵蚀，提高固结性能。

4.排水系统：挡土墙通常需要设置排水系统以确保墙体内部的水分排除。

排水系统可以包括排水管、过滤层和排水槽等。

二、墙体的功能1.抗滑稳定：石砌挡土墙通过自身的重量和结构来提供抗滑和稳定的功能。

石块之间的填充材料和土工布的应用可以增加挡土墙的稳定性，使其能够抵抗土体的滑坡。

2.防蚀保护：挡土墙可以防止土体被侵蚀，特别是在陡坡、河岸和海滩等地区。

石砌挡土墙的坚固结构可以抵御水流和波浪的冲击，保护土壤免受侵蚀。

3.排水管理：挡土墙的排水系统可以有效地管理墙体内部的水分。

排水系统能够排除墙体积聚的水分，防止水压对墙体造成损害。

4.美化环境：石砌挡土墙在功能性的同时，也可以起到美化环境的作用。

通过巧妙的设计和选择合适的石材，挡土墙可以与周围的环境相融合，提升景观价值。

5.经济高效：与其他挡土墙结构相比，石砌挡土墙具有较低的维护成本和较长的使用寿命。

石材和石灰浆的使用寿命较长，不容易受到自然环境的侵蚀和损坏。

正文细分：小点1：石材选择1.选择质地坚硬、经久耐用的石材，如花岗岩和玄武岩。

2.尽量避免使用易剥落或容易被风化的石材。

3.根据挡土墙的高度和地理环境选择石块的尺寸和形状。

小点2：石灰浆应用1.选择合适的石灰浆，如水泥砂浆或混凝土，用于填充石块之间的缝隙。

2.调配适当的石灰浆，确保其黏性和坚固性。

3.施工时注意石灰浆的均匀填充，避免空洞和裂缝的产生。

小点3：土工布的应用1.选择合适的土工布材料，如聚酯或聚丙烯材料。

2.在挡土墙的土体背后或内部设置土工布，以增强土体的稳定性和抗滑性能。

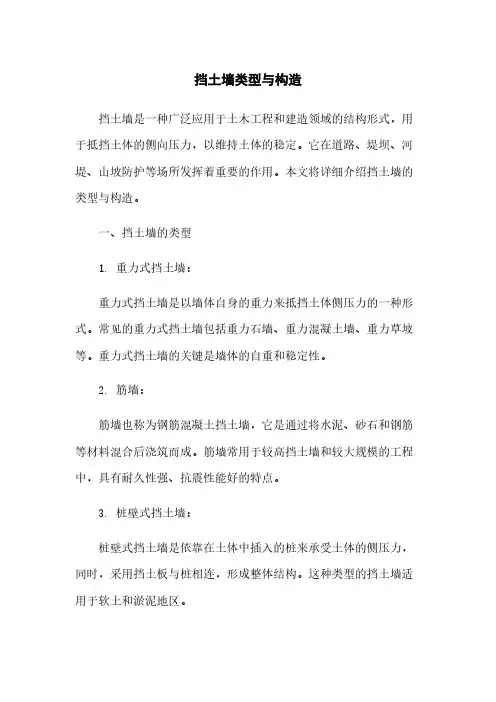

挡土墙类型与构造挡土墙是一种广泛应用于土木工程和建造领域的结构形式，用于抵挡土体的侧向压力，以维持土体的稳定。

它在道路、堤坝、河堤、山坡防护等场所发挥着重要的作用。

本文将详细介绍挡土墙的类型与构造。

一、挡土墙的类型1. 重力式挡土墙：重力式挡土墙是以墙体自身的重力来抵挡土体侧压力的一种形式。

常见的重力式挡土墙包括重力石墙、重力混凝土墙、重力草坡等。

重力式挡土墙的关键是墙体的自重和稳定性。

2. 筋墙：筋墙也称为钢筋混凝土挡土墙，它是通过将水泥、砂石和钢筋等材料混合后浇筑而成。

筋墙常用于较高挡土墙和较大规模的工程中，具有耐久性强、抗震性能好的特点。

3. 桩壁式挡土墙：桩壁式挡土墙是依靠在土体中插入的桩来承受土体的侧压力，同时，采用挡土板与桩相连，形成整体结构。

这种类型的挡土墙适用于软土和淤泥地区。

4. 土工格栅挡土墙：土工格栅挡土墙是利用土工合成材料（如土工布、土工格栅等）来增强土体的抗挠性和剪切强度，形成一种具有较高抗拉强度的结构。

它合用于局部软弱土地区和对生态环境要求较高的场所。

二、挡土墙的构造1. 基础处理：挡土墙的基础处理非常重要，其主要目的是分散荷载，提高地基承载力。

常见的基础处理方法包括基础加宽、加厚、挖槽加宽等。

2. 墙身结构：墙身结构的设计是挡土墙施工的重要环节。

常见的墙身结构包括砌体结构、混凝土结构、钢筋混凝土结构等。

其选择应根据设计要求、工程地质条件和材料成本等因素综合考虑。

3. 排水系统：挡土墙在长期使用过程中，可能会受到渗流水的冲刷和积聚。

为了保证挡土墙的稳定性和耐久性，需要合理设计排水系统。

常见的排水系统包括水平排水系统和垂直排水系统。

4. 防渗管理：挡土墙的防渗管理是为了避免水土流失和防止泥沙渗透到墙体内部。

常见的防渗管理方法包括铺设防渗膜、喷涂防渗材料等。

扩展内容：1. 本所涉及附件如下：- 附件一：挡土墙设计图纸- 附件二：挡土墙施工工艺说明书- 附件三：挡土墙安全操作规程- 附件四：挡土墙验收记录表2. 本所涉及的法律名词及注释：- 1.土木工程法：土木工程中的法律规定和条款，包括工程标准、安全要求等。

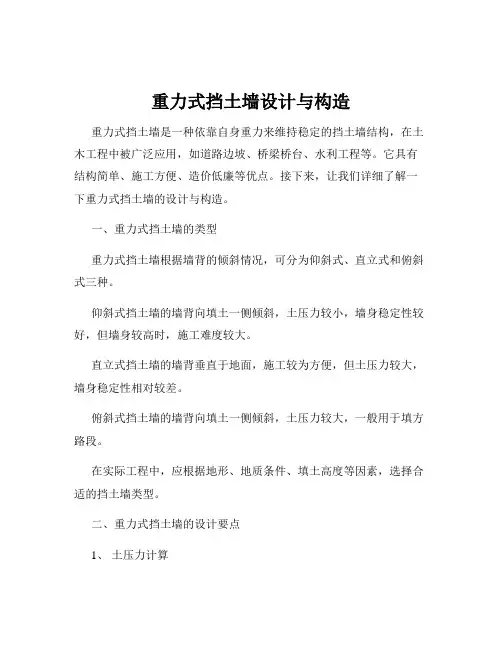

重力式挡土墙设计与构造重力式挡土墙是一种依靠自身重力来维持稳定的挡土墙结构，在土木工程中被广泛应用，如道路边坡、桥梁桥台、水利工程等。

它具有结构简单、施工方便、造价低廉等优点。

接下来，让我们详细了解一下重力式挡土墙的设计与构造。

一、重力式挡土墙的类型重力式挡土墙根据墙背的倾斜情况，可分为仰斜式、直立式和俯斜式三种。

仰斜式挡土墙的墙背向填土一侧倾斜，土压力较小，墙身稳定性较好，但墙身较高时，施工难度较大。

直立式挡土墙的墙背垂直于地面，施工较为方便，但土压力较大，墙身稳定性相对较差。

俯斜式挡土墙的墙背向填土一侧倾斜，土压力较大，一般用于填方路段。

在实际工程中，应根据地形、地质条件、填土高度等因素，选择合适的挡土墙类型。

二、重力式挡土墙的设计要点1、土压力计算土压力的计算是重力式挡土墙设计的关键。

常用的土压力计算方法有库仑土压力理论和朗肯土压力理论。

库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论适用于墙背垂直光滑、填土表面水平的情况。

在实际工程中，应根据具体情况选择合适的土压力计算方法，并考虑填土的物理力学性质、墙背与填土之间的摩擦角等因素。

2、稳定性验算重力式挡土墙的稳定性包括抗滑移稳定性和抗倾覆稳定性。

抗滑移稳定性验算主要是检查挡土墙在水平土压力作用下，沿基底是否会产生滑移。

抗倾覆稳定性验算则是检查挡土墙在土压力作用下，绕墙趾是否会发生倾覆。

3、基底应力验算为了保证挡土墙的基底不出现过大的不均匀沉降，需要对基底应力进行验算。

基底应力应小于地基承载力，且最大基底应力与最小基底应力之比应满足规范要求。

4、墙身强度验算挡土墙的墙身应具有足够的强度，以承受土压力和其他荷载的作用。

墙身强度验算包括抗压强度验算和抗剪强度验算。

三、重力式挡土墙的构造要求1、墙身材料重力式挡土墙的墙身材料通常采用浆砌片石、混凝土或混凝土预制块等。

浆砌片石具有取材方便、造价低廉的优点，但施工质量较难控制；混凝土和混凝土预制块的强度高、施工质量容易保证，但造价相对较高。

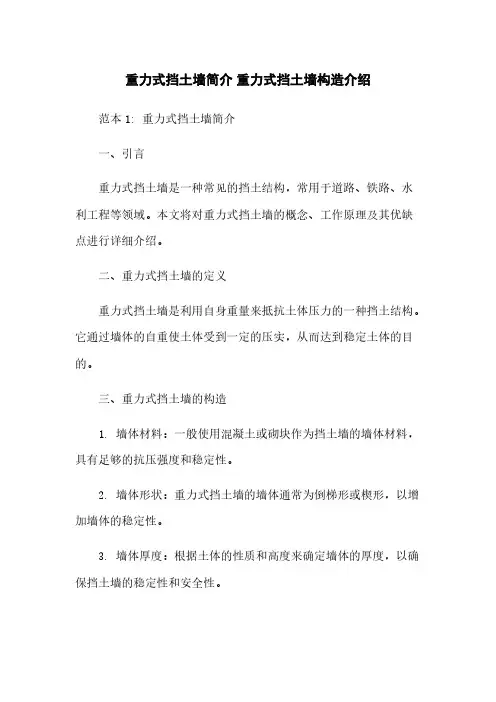

重力式挡土墙简介重力式挡土墙构造介绍范本1: 重力式挡土墙简介一、引言重力式挡土墙是一种常见的挡土结构，常用于道路、铁路、水利工程等领域。

本文将对重力式挡土墙的概念、工作原理及其优缺点进行详细介绍。

二、重力式挡土墙的定义重力式挡土墙是利用自身重量来抵抗土体压力的一种挡土结构。

它通过墙体的自重使土体受到一定的压实，从而达到稳定土体的目的。

三、重力式挡土墙的构造1. 墙体材料：一般使用混凝土或砌块作为挡土墙的墙体材料，具有足够的抗压强度和稳定性。

2. 墙体形状：重力式挡土墙的墙体通常为倒梯形或楔形，以增加墙体的稳定性。

3. 墙体厚度：根据土体的性质和高度来确定墙体的厚度，以确保挡土墙的稳定性和安全性。

4. 墙体排水系统：重力式挡土墙需要设计合理的排水系统，以防止土体中的水分对墙体稳定性的影响。

四、重力式挡土墙的优缺点1. 优点：重力式挡土墙施工简便，成本较低，适用于中小规模的挡土工程。

同时，重力式挡土墙的稳定性较高，抗震性能好。

2. 缺点：重力式挡土墙对地基的要求较高，地基承载力不足时需要采取加固措施。

此外，重力式挡土墙高度有限，不适用于超高挡土工程。

五、附件本文档涉及的附件包括重力式挡土墙的示意图和施工图纸，可供读者参考。

六、法律名词及注释1. 挡土墙：一种用于抵御土体压力的土木工程结构。

2. 抗压强度：材料抵抗压力的能力。

3. 稳定性：结构在各种力的作用下不发生破坏的能力。

范本2: 重力式挡土墙构造介绍一、引言本文将对重力式挡土墙的构造进行详细介绍。

重力式挡土墙作为一种常见的挡土结构，其构造设计对于工程的稳定性和安全性至关重要。

二、重力式挡土墙的基本构造1. 挡土墙的墙体材料：一般使用混凝土或砌块作为重力式挡土墙的墙体材料。

混凝土具有良好的抗压强度和稳定性，砌块墙体则相对较轻便。

2. 挡土墙的墙体形状：为了增加挡土墙的稳定性，其墙体通常采用倒梯形或楔形结构。

这种形状能够有效分散土体压力并增加墙体的抗倾覆能力。

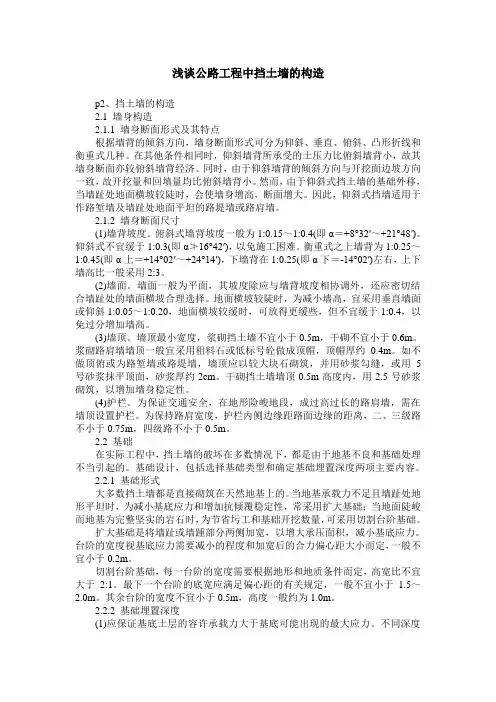

浅谈公路工程中挡土墙的构造p2、挡土墙的构造2.1 墙身构造2.1.1 墙身断面形式及其特点根据墙背的倾斜方向，墙身断面形式可分为仰斜、垂直、俯斜、凸形折线和衡重式几种。

在其他条件相同时，仰斜墙背所承受的土压力比俯斜墙背小，故其墙身断面亦较俯斜墙背经济。

同时，由于仰斜墙背的倾斜方向与开挖面边坡方向一致，故开挖量和回填量均比俯斜墙背小。

然而，由于仰斜式挡土墙的基础外移，当墙趾处地面横坡较陡时，会使墙身增高，断面增大。

因此，仰斜式挡墙适用于作路堑墙及墙趾处地面平坦的路堤墙或路肩墙。

2.1.2 墙身断面尺寸(1)墙背坡度。

俯斜式墙背坡度一般为1:0.15～1:0.4(即α＝+8°32′～+21°48′)。

仰斜式不宜缓于1:0.3(即α≯16°42′)，以免施工困难。

衡重式之上墙背为1:0.25～1:0.45(即α上＝+14°02′～+24°14′)，下墙背在1:0.25(即α下＝-14°02′)左右，上下墙高比一般采用2:3。

(2)墙面。

墙面一般为平面，其坡度除应与墙背坡度相协调外，还应密切结合墙趾处的墙面横坡合理选择。

地面横坡较陡时，为减小墙高，宜采用垂直墙面或仰斜1:0.05～1:0.20，地面横坡较缓时，可放得更缓些，但不宜缓于1:0.4，以免过分增加墙高。

(3)墙顶。

墙顶最小宽度，浆砌挡土墙不宜小于0.5m，干砌不宜小于0.6m。

浆砌路肩墙墙顶一般宜采用租料石或低标号砼做成顶帽，顶帽厚约0.4m。

如不做顶俯或为路堑墙或路堤墙，墙顶应以较大块石砌筑，并用砂浆勾缝，或用5号砂浆抹平顶面，砂浆厚约2cm。

干砌挡土墙墙顶0.5m高度内，用2.5号砂浆砌筑，以增加墙身稳定性。

(4)护栏。

为保证交通安全，在地形险峻地段，成过高过长的路肩墙，需在墙顶设置护栏。

为保持路肩宽度，护栏内侧边缘距路面边缘的距离，二、三级路不小于0.75m，四级路不小于0.5m。

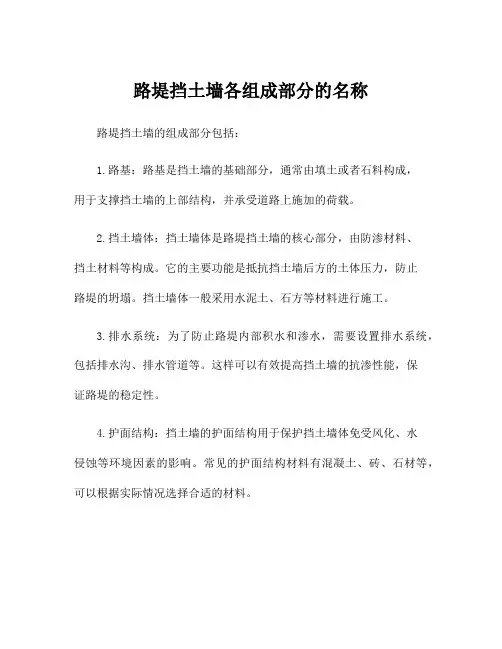

路堤挡土墙各组成部分的名称
路堤挡土墙的组成部分包括：
1.路基：路基是挡土墙的基础部分，通常由填土或者石料构成，
用于支撑挡土墙的上部结构，并承受道路上施加的荷载。

2.挡土墙体：挡土墙体是路堤挡土墙的核心部分，由防渗材料、
挡土材料等构成。

它的主要功能是抵抗挡土墙后方的土体压力，防止
路堤的坍塌。

挡土墙体一般采用水泥土、石方等材料进行施工。

3.排水系统：为了防止路堤内部积水和渗水，需要设置排水系统，包括排水沟、排水管道等。

这样可以有效提高挡土墙的抗渗性能，保
证路堤的稳定性。

4.护面结构：挡土墙的护面结构用于保护挡土墙体免受风化、水
侵蚀等环境因素的影响。

常见的护面结构材料有混凝土、砖、石材等，可以根据实际情况选择合适的材料。

5.边坡防护：为了增加挡土墙的稳定性，需要进行边坡防护。

边
坡防护措施包括植被覆盖、挡土墙后方边坡的加密、设置绞锚等，可
以有效减少边坡的坍塌风险，保护挡土墙的完整性。

拓展部分：
除了上述的主要组成部分外，挡土墙还可能包括其他附属设施或
组件，如：
-导水槽：用于引导挡土墙后方的雨水流出，防止积水对挡土墙带
来的不良影响。

-防滑枕木：在路堤上设置防滑枕木，增加路面的摩擦力，保证行
车安全。

-监测设施：可以在挡土墙上安装监测设备，如倾斜仪、应力计等，用于监测挡土墙的变形和应力情况，及时预警和采取措施。

需要根据具体的工程需求和地质条件确定挡土墙的具体构造和部件，以确保路堤的安全可靠。

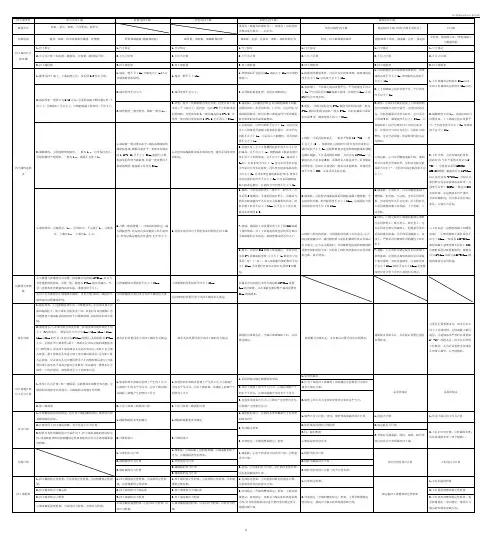

土木工程知识点-一个表格就让你清楚认识挡土墙一、常见挡土墙的结构形式及特点在城市道路桥梁工程常见的有现浇钢筋混凝土结构挡土墙、装配式钢筋混凝土结构挡土墙、砌体结构挡土墙和加筋土挡土墙。

按照挡土墙结构形式及结构特点，可分为重力式、衡重式、悬臂式、扶壁式、柱板式、锚杆式、自立式、加筋土等不同挡土墙；其结构形式及结构特点简述见表：重力式挡土墙依靠墙体的自重抵抗墙后土体的侧向推力(土压力)，以维持土体稳定，多用料石或混凝土预制块砌筑，或用混凝土浇筑，是目前城镇道路常用的一种挡土墙形式。

衡重式挡土墙的墙背在上下墙间设衡重台，利用衡重台上的填土重量使全墙重心后移增加墙体的稳重。

挡土墙基础地基承载力必须符合设计要求，并经检测验收合格后方可进行后续工序施工。

施工中应按设计规定施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝。

挡土墙投入使用时，应进行墙体变形观测，确认合格要求。

二、挡土墙结构受力挡土墙结构会受到土体的侧压力作用，该力的总值会随结构与土相对位移和方向而变化，侧压力的分布会随结构施工程序及变形过程特性而变化。

挡土墙结构承受土压力有：静止土压力、主动土压力和被动土压力。

静止土压力：若刚性的挡土墙保持原位静止不动，墙背土层在未受任何干扰时，作用在墙上水平的压应力称为静止土压力。

其合力为E0( kN/m)、强度为P0( kPa)。

主动土压力：若刚性挡土墙在填土压力作用下，背离填土一侧移动，这时作用在墙上的土压力将由静止压力逐渐减小，当墙后土体达到极限平衡，土体开始剪裂，并产生连续滑动面，使土体下滑。

这时土压力减到最小值，称为主动土压力。

合力和强度分别用EA (kN/m)和PA (kPa)表示。

被动土压力：若刚性挡土墙在外力作用下，向填土一侧移动，这时作用在墙上的土压力将由静止压力逐渐增大，当墙后土体达到极限平衡，土体开始剪裂，出现连续滑动面，墙后土体向上挤出隆起，这时土压力增到最大值，称为被动土压力。

三种土压力中，主动土压力最小；静止土压力其次；被动土压力最大，位移也最大。

挡土墙类型与构造在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止其坍塌或滑移，以保持土体的稳定性。

挡土墙的类型多样，构造也各有特点，下面我们就来详细了解一下。

一、挡土墙的类型1、重力式挡土墙重力式挡土墙依靠自身的重力来抵抗土压力。

它通常由块石、混凝土或毛石混凝土砌成，结构简单，施工方便。

重力式挡土墙的优点是取材容易、经济实用，适用于高度较低、地基条件较好的情况。

但它的体积较大，对地基承载力要求较高。

2、悬臂式挡土墙悬臂式挡土墙由立壁和底板组成，立壁多为钢筋混凝土板，底板则为钢筋混凝土板或条形基础。

这种挡土墙的受力特点是通过立壁和底板共同承受土压力，并将其传递到地基上。

悬臂式挡土墙结构轻巧，适用于墙高较大、地基承载力较低的情况，但施工较为复杂，成本较高。

3、扶壁式挡土墙扶壁式挡土墙是在悬臂式挡土墙的基础上，沿墙长每隔一定距离增设扶壁，以增强挡土墙的稳定性。

扶壁与立壁和底板共同工作，承受土压力。

扶壁式挡土墙适用于更高的挡土墙，其稳定性较好，但施工难度和成本也相应增加。

4、锚定式挡土墙锚定式挡土墙由墙面系、拉杆和锚定板（或锚杆）组成。

拉杆一端与墙面系连接，另一端通过锚定板（或锚杆）锚固在稳定的地层中，利用拉杆的拉力来抵抗土压力。

锚定式挡土墙适用于填方工程，具有结构轻巧、施工方便等优点，但对拉杆和锚定板（或锚杆）的设计和施工要求较高。

5、加筋土挡土墙加筋土挡土墙是在土中加入拉筋，利用拉筋与土之间的摩擦力来抵抗土压力。

墙面通常采用预制的混凝土面板。

加筋土挡土墙具有造型美观、施工简便、造价低廉等优点，适用于填方工程和软弱地基。

二、挡土墙的构造1、墙身墙身是挡土墙的主体部分，其作用是承受土压力和其他荷载。

墙身的材料可以是石材、混凝土、砖等。

对于重力式挡土墙，墙身通常做成梯形；对于悬臂式和扶壁式挡土墙，墙身多为矩形。

2、基础基础是将挡土墙的荷载传递到地基上的部分，其形式和尺寸应根据地基条件、挡土墙高度和类型等因素确定。

挡土墙的结构分类及适用范围（一）引言概述：挡土墙是一种用于提供土壤支撑和防止土壤坡体滑动的重要工程结构。

不同类型的挡土墙在结构上存在差异，适用于不同的地质和工程条件。

本文将介绍挡土墙的结构分类及其适用范围。

一、重力式挡土墙重力式挡土墙是最简单常见的一种挡土墙结构。

它通过墙体的自身重量来提供支撑和抵抗土壤压力。

重力式挡土墙适用于高度较低、土壤坚实且边坡稳定的情况。

其主要特点包括：1.1 墙体采用重力块石或混凝土构成；1.2 需要具有足够的自重来抵抗土壤压力；1.3 适合用于边坡较为稳定的区域。

二、钢筋混凝土重力挡土墙钢筋混凝土重力挡土墙是在重力式挡土墙的基础上增加了钢筋骨架，以提高墙体的抗倾覆能力和整体稳定性。

它适用于以下情况：2.1 要求挡土墙高度较高；2.2 土壤边坡不稳定或存在侧面荷载；2.3 需要考虑地震或风荷载的影响。

三、挤土桩墙挤土桩墙是通过将土壤挤入预埋桩孔中形成的一种挡土墙结构。

它的适用范围包括：3.1 土壤松软且水位较高的地区；3.2 对地下水位变化要求较高的区域；3.3 需要减少挡土墙对邻近建筑物或地下设施的影响。

四、悬臂式挡土墙悬臂式挡土墙是一种将倾斜或垂直墙体的力向下传递的结构。

它适用于以下情况：4.1 需要在较小的空间内提供较高的挡土高度；4.2 适用于局部支撑或墙体与边坡连接的情况；4.3 需要考虑土壤侧向位移的地区。

五、格栅挡土墙格栅挡土墙是由钢筋或其他材料制成的格栅结构，用于固定土壤和防止坡体滑动。

它适用于以下情况：5.1 需要一定的透水性和排水性能的地区；5.2 土壤边坡松散且高度较高的区域；5.3 需要考虑土壤侧向位移和水平荷载影响的情况。

总结：挡土墙是一种重要的土木工程结构，根据不同的地质和工程条件，可以选择适合的结构类型。

本文介绍了重力式挡土墙、钢筋混凝土重力挡土墙、挤土桩墙、悬臂式挡土墙和格栅挡土墙这五种常见的挡土墙结构及其适用范围，希望对工程设计和施工有所帮助。

挡土墙结构形式
挡土墙是指用于为道路、铁路、城市建筑等提供支撑和保护的墙体结构，其目的是防止因为土方的下滑、坍塌、滑坡等原因所导致的安全事故和环境损害。

主要的挡土墙结构形式有以下几种：1. 重力式挡土墙：也称为重型挡土墙，其主要特点是其自身的重力起支撑作用来抵抗土方的压力。

重力式挡土墙的类型包括了重力砖墙、混凝土砌块挡土墙、重力混凝土挡土墙和重力方块挡土墙等。

2. 拱形挡土墙：其特点在于将自身的重量和土方压力分散到足够宽的墙底面积上，从而增加了挡土墙的稳定性和抗力。

拱形挡土墙的类型包括了拱形混凝土挡土墙、拱形石质挡土墙等。

3. 筋板式挡土墙：筋板的安装可以增强墙体的抗拉性能，形成一个较为稳定的复合结构。

筋板式挡土墙的类型包括了筋板钢筋混凝土挡土墙、筋板砌块挡土墙等。

4. 筏式挡土墙：筏式挡土墙主要利用预制混凝土板作为挡土墙结构体，通过钢筋混凝土桩连接深层地基，形成一个更为稳定的结构。

其优点是稳定性好，施工简便，速度快，完全可进化为预制品制造。

5. 其他形式：除了上述类型外，还有锚固式挡土墙、挤土墙、格柱挡土墙、盘整挡土墙、几何锥主体挡土墙等形式的挡土墙。

这些挡土墙的构造方式都各具特点，都是适用于特定工程条件和场合的挡土墙形式。
