挡土墙选型与设计

挡土墙及道路施工方案
挡土墙是土木工程中常见的一种结构物，用于防止地基滑坡和保护道路等设施不受地质灾害的影响。

在道路建设中，挡土墙的选择和施工方案至关重要。

本文将探讨挡土墙的设计、材料选择和道路施工方案。

挡土墙设计
挡土墙的设计应根据工程的具体要求和地理条件来确定。

首先要确定挡土墙的高度、宽度和倾角，这取决于需要防护的地基情况和土壤的类型。

其次要选择合适的材料，通常挡土墙可以采用混凝土、砖石或钢筋混凝土等材料建造。

挡土墙材料选择
1.混凝土挡土墙：混凝土挡土墙具有结构稳定、施工简单的优点，适
用于较高的挡土墙。

2.砖石挡土墙：砖石挡土墙适用于小规模的挡土工程，材料成本低，
施工方便。

3.钢筋混凝土挡土墙：钢筋混凝土挡土墙具有较好的抗震和抗变形能
力，适用于对挡土墙结构要求较高的工程。

道路施工方案
1.道路路基处理：在挡土墙施工前，应对道路路基进行处理，确保路
基稳固，避免挡土墙结构受到不均匀下沉影响。

2.挡土墙基础施工：挡土墙的基础施工是挡土墙的关键部分，应根据
设计要求施工，确保基础牢固。

3.挡土墙本体施工：根据设计要求，选择合适的材料和工艺进行挡土
墙本体施工，确保挡土墙结构完整、稳定。

4.道路面层铺设：在挡土墙施工完成后，应对道路进行面层铺设，确
保道路的平整和耐久性。

结语
挡土墙及道路施工方案对于道路建设的质量和安全至关重要。

合理的设计、材料选择和施工方案能够保障道路的稳定和可靠性。

在实际工程中，应根据具体情况采取相应的措施，确保工程的顺利进行和质量达标。

挡土墙设计(很全面)讲解（二）引言概述：挡土墙设计是土木工程领域中一项重要的技术，用于抵御土壤的压力和保护土地安全。

本文将从以下五个大点讲解挡土墙的设计相关内容，包括挡土墙的类型、设计原则、荷载计算、施工方法和常见问题解决方法。

正文：1. 挡土墙的类型a) 砌筑式挡土墙：采用砖、石等材料砌筑而成，常见的有重力式挡土墙和悬臂式挡土墙。

b) 土工合成材料挡墙：采用土工合成材料（如土工格栅、土工布等）来增加挡土墙的稳定性和抗滑性能。

c) 筋构式挡土墙：通过筋构的作用来增加挡土墙的刚度和稳定性。

2. 挡土墙的设计原则a) 全面考虑土壤条件和荷载特征，确保挡土墙的稳定性和安全性。

b) 遵循土木工程设计规范，合理选择挡土墙的高度、坡度和材料等参数。

c) 采用有效的排水措施，避免土壤积水导致挡土墙失稳。

3. 挡土墙的荷载计算a) 考虑到土壤的重力、侧压力和水压力等荷载作用。

b) 根据土壤力学理论和边坡稳定分析方法，计算挡土墙的内力和变形。

c) 采用有限元分析软件进行数值模拟，评估挡土墙的工作性能。

4. 挡土墙的施工方法a) 清理施工现场，确保基底平整稳固。

b) 按照设计要求，逐层施工挡土墙的结构层，包括边坡、筋构和土工合成材料等。

c) 注重施工质量控制，检查挡土墙的垂直度、整体性和表面平整度等。

5. 常见问题解决方法a) 挡土墙结构破损，可采用补强措施，如增加筋构、修补砌体等。

b) 挡土墙发生滑移，可采用加固措施，如增加钢筋锚固、加固基底等。

c) 挡土墙出现裂缝，可采用填充材料修复，如注浆、灌浆等。

总结：本文全面讲解了挡土墙设计的相关内容，包括挡土墙的类型、设计原则、荷载计算、施工方法和常见问题解决方法。

通过遵循专业设计规范、合理选择材料和施工措施，可以确保挡土墙的稳定性和安全性，提高土地利用效率。

挡土墙设计与施工要点挡土墙是土石工程中常见的一种结构，用于抵抗土体侧向压力，保护基础设施的稳定。

本文将介绍挡土墙的设计与施工要点，包括墙体结构设计、基础设计、材料选择、施工工艺等方面。

一、挡土墙结构设计挡土墙的结构设计需要充分考虑地质条件、土体性质和预期使用寿命等因素。

以下是一些建议的设计要点：1. 墙体类型选择：依据挡土墙所处的地理位置和工程要求，可以选择重力式挡土墙、挡土墙护面、抗滑桩墙等不同类型的结构。

采用适当的结构类型能够提高墙体的稳定性和抗侧移能力。

2. 墙体高度与倾斜度：挡土墙的高度和倾斜度需要根据土体的侧向压力、坡度、土体干湿度等因素进行合理设计。

较大的高度和较小的倾斜度能够提高墙体的稳定性。

3. 墙体厚度与反滑面：墙体的厚度需要根据荷载和土体性质进行计算。

同时，墙体需要设置反滑面来防止土体滑动。

合理设计的厚度和反滑面能够提高墙体的稳定性和抗滑性能。

二、挡土墙基础设计挡土墙的基础设计是确保墙体稳定性的重要环节。

以下是一些建议的基础设计要点：1. 基础类型选择：挡土墙的基础可选用浅基础或深基础，具体选择根据地质条件、墙体类型和荷载等要素。

浅基础可选用扩底基础、独立基础等，深基础可选用桩基础等。

2. 基础稳定性计算：基础的稳定性计算需要考虑土体的承载力、地基的稳定性等因素。

通过合理的计算和选用适当的基础形式，可确保挡土墙的基础稳定。

3. 排水设计：为防止土体积聚过多水分影响墙体的稳定性，挡土墙的基础设计中需要考虑排水系统的设置。

可以采用排水管、渗压板等措施，确保排水畅通。

三、挡土墙材料选择挡土墙的材料选择将直接影响墙体的稳定性和寿命。

以下是一些建议的材料选择要点：1. 墙体材料：常用的墙体材料包括混凝土、钢筋混凝土、砂石等。

选择具有良好抗压和抗渗透性能的墙体材料，可以提高墙体的稳定性和耐久性。

2. 护面材料：为保护挡土墙的表面免受侵蚀和破坏，可在墙体表面设置护面材料。

常用的护面材料有砂石、混凝土面板、植草护坡等。

挡土墙设计步骤详解（一）引言概述:挡土墙是一种用于控制土壤侵蚀和防止坡地滑坡的结构工程。

在挡土墙设计过程中，需要考虑多个因素，包括土壤性质、挡土墙高度、施工条件等。

本文将详细解析挡土墙设计的步骤，旨在帮助读者全面了解挡土墙设计的要点与技巧。

正文内容:一、确定设计参数1. 确定挡土墙的高度和坡度：根据土地类别和使用目的，确定挡土墙的高度和坡度，既要保证结构稳定性，又要兼顾美观与经济性。

2. 确定挡土墙的地基条件：调查勘探挡土墙所在地的地基情况，包括土层厚度、土壤类型、地下水位等，据此进行下一步设计。

二、选择合适的结构类型1. 重力式挡土墙：适用于稳定的土质和较小挡土高度，通过自身重力来抵抗土压力。

2. 反滑槽式挡土墙：适用于土质较松散或有流砂土的情况，通过反滑槽的作用来增加抗滑能力。

3. 框架式挡土墙：适用于大型挡土墙，通过框架结构来分散土压力和抵抗滑动力。

4. 蓄能式挡土墙：适用于较大高度的挡土墙，通过预应力或摩擦力来抵抗土压力。

三、进行荷载计算1. 计算土压力：根据土壤类型和挡土墙高度，采用合适的土压力理论计算土压力大小。

2. 计算水压力：如果挡土墙面临地下水或水库水压力，需根据水压力计算公式计算水压力大小。

3. 计算附加荷载：考虑挡土墙顶部的交通荷载、建筑物荷载等附加荷载对挡土墙的影响。

四、进行结构设计1. 设计挡土墙的尺寸：根据计算结果和结构类型，确定挡土墙的底宽、顶宽等尺寸参数。

2. 设计挡土墙的加固措施：针对土地条件和设计要求，设计挡土墙的加固措施，如设置加筋梁、铺设排水材料等。

五、进行稳定性分析1. 进行整体稳定性分析：分析挡土墙的整体稳定性，包括滑动检查、翻转检查和沉降检查等。

2. 进行局部稳定性分析：分析挡土墙不同部位的稳定性，如墙身、基础等。

总结:挡土墙设计步骤的详解，包括确定设计参数、选择合适的结构类型、进行荷载计算、进行结构设计以及进行稳定性分析。

这些步骤的全面执行可以确保挡土墙的安全稳定和合理经济。

公路常用挡土墙的选型及设计要点公路挡土墙是路基设计工作的重点和难点；本文根据笔者的经验和体会，谈谈公路常用挡土墙的选型及设计要点，希望能对相关设计人员有所帮助。

标签：挡土墙挡墙选型挡墙设计1公路常用挡土墙的主要类型、特点及适用范围挡土墙是承受土压力，防止土体滑塌的墙式构造物。

常用挡土墙形式大致为：重力式挡土墙、悬臂式和扶壁式挡土墙、桩板式挡土墙、锚杆挡土墙、加筋挡土墙、锚定板挡土墙等。

各类型挡墙的特点不同，适用范围也不完全相同，其特点及适用范围分述如下：1.1重力式挡土墙重力式挡土墙是依靠墙体自重来抵抗土体侧压力的挡土墙，具有结构简单、受力单一、施工技术成熟、取材方便等特点。

可细分为仰斜式、垂直式、俯斜式、折线式、衡重式、台阶式等；其中垂直式、折线式、台阶式这三种形式的代表性不强，在此不做专门分析。

1.1.1仰斜式挡土墙仰斜式挡土墙是最常用的重力式挡土墙，其面坡、背坡均内倾，面坡一般不宜缓于0.3，背坡不宜缓于0.25。

与其他重力式挡墙相比，其优点为每延米圬工最省、抗滑、抗倾覆稳定性好，地基承载力要求低。

缺点是当地形陡峻时，墙高增加过快，其占地面积较大，墙背坡率内倾，墙背填土不易压实，墙高不能做太高，最大墙高不宜超过10m，墙高过大则抗滑稳定性将明显降低。

适用于地形平缓，地面横坡缓于1：2须限制放坡的路段；挡墙高度较小，最大墙高小于10m 的路段；地质条件一般，地基承载力尚可的路段。

1.1.2俯斜式挡土墙俯斜式挡土墙与仰斜式挡土墙最大区别是其面坡垂直、背坡外倾，坡率1：0.25～0.4，不宜缓于0.4。

其优点是结构简便易施工，墙背坡率外倾，墙背填土易压实。

缺点是抗滑、抗倾覆稳定性不如仰斜式和衡重式挡土墙；背坡外倾，墙踵向路基内延伸，地形较陡时挖基量大；因受力条件限制，适用于低矮挡墙，最大墙高不宜超过6m。

适用于墙高不超过6m，地形平坦，老路改扩建需要限制放坡的路段（如穿越农田区）。

1.1.3衡重式挡土墙利用作用于墙背衡重台构造上的填土重力和墙体重心后移而抵抗土体侧压力的挡墙称为衡重式挡土墙。

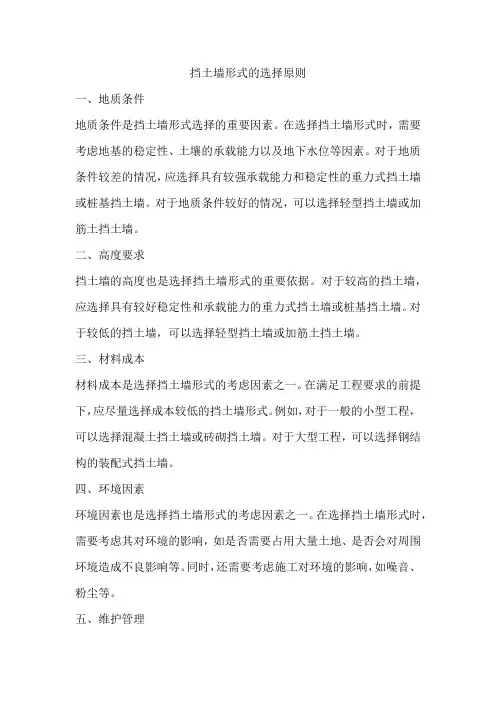

挡土墙形式的选择原则
一、地质条件
地质条件是挡土墙形式选择的重要因素。

在选择挡土墙形式时，需要考虑地基的稳定性、土壤的承载能力以及地下水位等因素。

对于地质条件较差的情况，应选择具有较强承载能力和稳定性的重力式挡土墙或桩基挡土墙。

对于地质条件较好的情况，可以选择轻型挡土墙或加筋土挡土墙。

二、高度要求
挡土墙的高度也是选择挡土墙形式的重要依据。

对于较高的挡土墙，应选择具有较好稳定性和承载能力的重力式挡土墙或桩基挡土墙。

对于较低的挡土墙，可以选择轻型挡土墙或加筋土挡土墙。

三、材料成本
材料成本是选择挡土墙形式的考虑因素之一。

在满足工程要求的前提下，应尽量选择成本较低的挡土墙形式。

例如，对于一般的小型工程，可以选择混凝土挡土墙或砖砌挡土墙。

对于大型工程，可以选择钢结构的装配式挡土墙。

四、环境因素
环境因素也是选择挡土墙形式的考虑因素之一。

在选择挡土墙形式时，需要考虑其对环境的影响，如是否需要占用大量土地、是否会对周围环境造成不良影响等。

同时，还需要考虑施工对环境的影响，如噪音、粉尘等。

五、维护管理
维护管理是选择挡土墙形式的考虑因素之一。

在选择挡土墙形式时，需要考虑其维护管理的难易程度和费用。

对于维护管理较为困难的挡土墙，应选择耐久性好、易于维修的挡土墙形式。

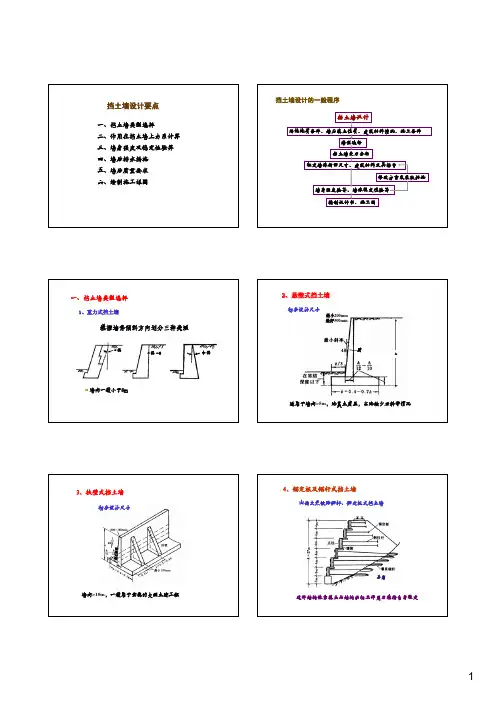

-α
+α
-α=0墙高一般小于8m
臂
最小200mm 最好300mm
h
适用于墙高>5m ，地基土质差，当地缺少石料等情况
初步设计尺寸
初步设计尺寸
最小斜率
>10m ，一般用于重要的大型土建工程
这种结构依靠填土与结构的相互作用力维持自身稳定
基岩
混合式挡土墙
构架式挡土墙
人工合成材料挡土墙
板桩墙
a
E p
E y
E x
E a
E α
α
δ
a b
o
h
W
H
填土面复合圆弧滑动面
填土
软弱夹层
地面
折线滑动面
o
阻滑短桩
土质地基岩石地基1
.0=n 2
.0=n 逆坡
n
1
卸荷台
四、挡土墙的构造措施
1、墙后填土的选择理想的回填土
( 卵石、砾砂、粗砂、中砂) , φ大, K 小，E 可用的回填土
含水量接近最优含水量的粉土、粉质粘土低塑性粘土为可用的回填土
不可用的回填土
软粘土、成块的硬粘土、膨胀土和耕植土墙后填土均应分层夯实, 以提高填土质量。

挡土墙设计（最全）一、挡土墙概述二、挡土墙类型及特点1. 重力式挡土墙（2）混凝土挡土墙：采用现浇或预制混凝土构件，强度高，适用于各种地质条件。

2. 悬臂式挡土墙悬臂式挡土墙由立壁、底板和悬臂三部分组成，通过悬臂承受土压力。

适用于高度较大、地质条件较差的场合。

3. 扶壁式挡土墙扶壁式挡土墙在悬臂式挡土墙的基础上，增加了扶壁结构，提高了挡土墙的稳定性。

适用于高度较大、地质条件较差的场合。

4. 钢板桩挡土墙三、挡土墙设计要点1. 土压力计算在设计挡土墙时，要准确计算土压力。

土压力分为主动土压力、被动土压力和静止土压力，应根据实际情况选择合适的计算方法。

2. 确定挡土墙尺寸根据土压力计算结果，确定挡土墙的尺寸，包括墙身高度、底板宽度、立壁厚度等。

3. 材料选择根据工程需求和地质条件，选择合适的挡土墙材料。

常见的材料有混凝土、砖、石、钢材等。

4. 稳定性分析对挡土墙进行稳定性分析，包括抗滑稳定性、抗倾覆稳定性和地基承载力验算。

5. 细部构造设计考虑排水设施、伸缩缝、沉降缝等细部构造，确保挡土墙的使用寿命和安全性。

四、挡土墙施工注意事项1. 施工前应进行详细的地质勘察，了解地形地貌、土壤性质等条件。

2. 施工过程中，严格遵循设计图纸和施工规范，确保工程质量。

3. 加强施工现场安全管理，预防安全事故发生。

4. 施工完成后，对挡土墙进行验收，确保其满足设计要求。

五、挡土墙维护与监测1. 定期检查挡土墙在使用过程中，应定期进行外观检查，观察是否有裂缝、沉降、位移等现象。

一旦发现问题，要及时进行处理。

2. 维护措施针对检查出的问题，采取相应的维护措施，如修补裂缝、加固结构、清理排水系统等，确保挡土墙的稳定性和安全性。

3. 监测手段安装监测设备，对挡土墙的变形、土压力、地下水位等进行实时监测，以便及时发现潜在风险。

六、挡土墙设计与环境和谐1. 美观性在设计挡土墙时，考虑其与周围环境的协调性，采用合适的材料和造型，使挡土墙成为一道亮丽的风景线。

挡土墙该如何设计，看这篇都懂了!（一）引言概述：挡土墙是一种用于抵抗土壤侧向力，保护土质结构稳定的结构物。

设计合理的挡土墙能够有效降低土壤侧向压力，避免土壤失稳滑动，提供良好的土壤保护和土地利用效益。

本文将介绍挡土墙的设计原则和要点，帮助读者更好地理解挡土墙的设计方法。

正文：1. 确定挡土墙的功能需求- 分析周边环境和土壤特性，确定挡土墙的荷载承受能力需求。

- 考虑工程项目需求，确定挡土墙的高度、长度和倾角等基本参数。

- 确定挡土墙的美观要求和使用寿命等因素，以满足实际应用需求。

2. 选择合适的挡土墙结构类型- 常见的挡土墙结构类型包括重力式、钢筋混凝土墙、路堤、桩墙等。

根据具体工程情况，选择合适的挡土墙结构类型。

- 考虑挡土墙的施工条件和成本，选择经济合理的结构类型。

- 考虑挡土墙的环境适应能力和保护效果，选择能够满足工程要求的结构类型。

3. 设计挡土墙的稳定性- 分析挡土墙所承受的水平和垂直荷载，计算土壤的侧向压力和倾覆力矩。

- 根据土壤的力学特性，设计合理的挡土墙高度、倾角和土壤排水系统，以提高挡土墙的稳定性。

- 通过进行斜坡防护和减少挡土墙面的水分渗透，提高挡土墙的长期稳定性。

4. 设计挡土墙的材料和细节- 选择合适的材料，如混凝土、钢筋等，以满足挡土墙的荷载承受能力和耐久性要求。

- 设计挡土墙的细节，如墙体厚度、加密筋的数量和布置，以保证挡土墙的整体强度和稳定性。

- 考虑挡土墙与地面结合的细节处理，如基底处理、挡土墙与地基接触的处理等，以确保挡土墙与周边环境的良好连接。

5. 进行挡土墙的监测和维护- 建立挡土墙的监测系统，定期检查挡土墙的变形、裂缝等情况，及时采取补强措施。

- 做好挡土墙的维护工作，包括清理排水系统、处理墙体渗漏和渗水问题等，以延长挡土墙的使用寿命。

总结：挡土墙的设计是一个复杂的工程，需要考虑多个因素。

通过合理确定功能需求、选择合适的结构类型、设计稳定性、选择适当的材料和细节处理，以及进行有效的监测和维护，可以确保挡土墙的设计合理性和工程质量。

重力式、悬臂式、扶壁式挡土墙结构优化设计与选型
随着地处山区的边坡建筑、高等级公路和铁路建设以及城市中大量高层建筑的兴建,挡土墙在基坑和边坡中的应用越来越广泛,而深入开展研究这些地区边坡支挡结构的分析与设计研究,对在保证公路、铁路和建筑物的使用安全,减少滑坡、泥石流对其的危害的前提下降低工程造价具有重大的意义。

传统的结构设计采用的是重复设计方法,一方面设计繁复冗长,效率很低;另一方面,一般设计单位不大可能花费大量的人力和时间去进行多方案的比较,往往最终确定的方案并非理想的可行方案。

最终方案的合理性多受初始方案的影响,并且很大程度上取决于设计者的经验。

本文首先在现有理论的基础之上建立重力式、悬臂式、扶壁式三种类型的挡土墙结构的优化模型,为保证该程序的使用范围,在优化模型中考虑了有粘性填土的土压力,特别是推导了粘性填土的第二破裂面计算公式,然后利用Matlab在复形法优化算法的基础上编写了该三种挡土墙结构型式的优化程序,最后在相同参数的前提,对该三种支挡结构进行最优经济对比分析,在单种类型结构优化的基础上进行结构选型分析,并且在已编制的优化程序的基础上进行不同土质参数及坡高等的系列计算,通过对计算结果的对比分析总结出结构选型分析的优选结果,把传统的单一结构优化设计提升到多种结构优化比选,实现了高一层次的优化设计,本文研究结论为优选设计提供了新的途径,研究结果也可为设计人员在实际设计时提供参考。

挡土墙设计方案1. 简介挡土墙是一种用于抵御土体扩散和土体崩塌的工程结构。

其主要功能是稳定土体并防止土坡的倾斜和滑动。

本文将介绍挡土墙的设计方案，包括选择合适的挡土墙类型、设计要点、材料选择以及施工要求等。

2. 挡土墙类型选择挡土墙的类型选择主要取决于以下因素：•土壤特性：不同类型的土壤有不同的承载能力和侧向稳定性要求。

常见的挡土墙类型包括重力式挡土墙、钢筋混凝土挡土墙、悬臂式挡土墙等。

•墙体高度：挡土墙的高度会影响到墙体的稳定性和安全性。

对于较高的挡土墙，常采用重力式挡土墙或者钢筋混凝土挡土墙。

•地质条件：地质条件如地震、滑坡等因素也需要考虑在内。

在地震频繁的地区，应选用抗震性能较好的挡土墙类型，如钢筋混凝土挡土墙。

•使用要求：挡土墙的使用要求也会影响到类型的选择。

例如，如果挡土墙需要兼具景观效果，则可以选择绿化型挡土墙或者模块化挡土墙。

3. 设计要点挡土墙的设计要点包括墙体的稳定性、排水性能和抗震性能等方面。

3.1 稳定性挡土墙的稳定性是设计的首要要点。

以下几个方面需要考虑：•墙体高度与宽度的比值：根据土壤的特性选择合适的比值，以确保墙体的稳定性。

•墙体背后的土压力：根据土壤特性和墙体类型，计算出土压力的大小，并通过合理的墙体形状和长度来平衡土压力。

•墙体基础的设计：根据墙体高度和所在地的地质条件，选择合适的基础类型和尺寸。

3.2 排水性能挡土墙的排水性能是防止土壤含水量过高导致墙体破坏的关键。

以下几个方面需要考虑：•排水系统设计：在墙体背后设置排水系统，以便及时排除背后的积水。

•排水材料选择：选择排水材料，如排水板、排水管等，以增强排水效果。

•排水孔设计：在墙体上设置排水孔以便排出墙体内部的积水。

3.3 抗震性能挡土墙在地震作用下的抗震性能需要考虑。

以下几个方面需要注意：•结构形式：选择合适的结构形式，如重力式挡土墙或者钢筋混凝土挡土墙，以提供足够的抗震性能。

•材料选择：选择抗震性能较好的材料，如高强度钢筋和混凝土。

地下室侧壁挡土墙设计地下室侧壁挡土墙是指在地下室的侧壁上设置的挡土结构，用于支撑土体和防止土体倒塌。

它在地下室工程中起着至关重要的作用，保证了地下室的稳定和安全。

因此，在进行地下室侧壁挡土墙设计时需要考虑多种因素，如土质、水文地质条件、地下水位等。

下面将从地下室侧壁挡土墙的选型、设计及施工方面进行详细介绍。

首先，地下室侧壁挡土墙的选型是设计的关键。

一般来说，地下室侧壁挡土墙的选型主要有土方法挡土墙、钢板桩挡土墙和混凝土桩挡土墙三种。

土方法挡土墙是利用挖土夯实的原理来形成挡土墙，适用于土质较好、地下水位较低的情况。

这种挡土墙的优点是施工简单、成本较低，但是对土质和地下水位要求比较高。

钢板桩挡土墙是利用钢板桩与挡土土体形成整体结构的挡土墙，适用于土质较差、地下水位较高的情况。

这种挡土墙的优点是施工速度快、稳定性好，但是成本较高。

混凝土桩挡土墙是利用混凝土桩和挡土土体形成整体结构的挡土墙，适用于土质一般、地下水位一般的情况。

这种挡土墙的优点是施工简单、成本适中，但是对土质和地下水位要求较为宽松。

其次，地下室侧壁挡土墙的设计要考虑多种因素。

首先是地下室侧壁挡土墙的稳定性设计，包括土体的承载力和抗倾覆能力。

其中，土体的承载力是指土体对于侧壁挡土墙的作用力，需要根据土体的性质来确定。

抗倾覆能力是指地下室侧壁挡土墙的抗倾倒能力，需要根据土体的倾斜力矩来确定。

此外，地下室侧壁挡土墙的防水设计也是非常重要的。

由于地下水位的存在，地下室侧壁挡土墙容易受到渗水压力的影响。

因此，在设计地下室侧壁挡土墙时，需要考虑采取适当的防渗措施，如设置防渗层或采用积土压力排水等。

最后，在地下室侧壁挡土墙的施工过程中，需要注意施工的质量控制。

地下室侧壁挡土墙的施工需要严格按照设计要求进行，保证挡土墙的整体稳定和防水效果。

总的来说，地下室侧壁挡土墙设计涉及到多个方面，如选型、设计和施工等，需要综合考虑各种因素，从而保证地下室侧壁挡土墙的稳定和安全。

挡土墙选型与设计挡土墙选型与设计一、引言挡土墙是一种用于反抗土体侧压力，并保持土体的稳定的工程结构。

挡土墙的选型与设计是确保工程顺利进行的关键，本文将针对挡土墙选型与设计进行详细的介绍和分析。

二、挡土墙的分类挡土墙根据结构形式和材料的不同可以分为多种类型，主要包括重力式挡土墙、挡土墙和墙体一体化设计、挡土墙和土壤之间利用磨擦力传递水平压力的副磨擦挡土墙以及挡土墙和土壤之间通过土体内部的锚杆与基底连接的锚杆挡土墙等。

三、挡土墙选型1. 重力式挡土墙重力式挡土墙是以重力作用为主来反抗土体侧压力的挡土墙。

选用重力式挡土墙时需要考虑墙体的稳定性和压实度，以及墙体所需的水平和垂直排水系统。

2. 挡土墙和墙体一体化设计挡土墙和墙体一体化设计是将墙体与挡土墙结合在一起的设计形式。

该设计可以提供更好的结构整体性和稳定性，合用于挡土墙高度较小的情况。

3. 副磨擦挡土墙副磨擦挡土墙是通过增加土体与墙体之间的副磨擦力来反抗土体侧压力的挡土墙。

在选用副磨擦挡土墙时需要考虑土体与挡土墙之间的磨擦力和土壤的侧压力。

4. 锚杆挡土墙锚杆挡土墙是通过锚杆与基底连接来反抗土体侧压力的挡土墙。

锚杆的选用需要考虑锚杆的材料和直径、锚杆与基底的连接形式以及锚杆的数量和间距等因素。

四、挡土墙设计1. 土体侧压力计算根据土体的性质和高度确定土体侧压力的计算方法，常用的计算方法有原始土压力法、排水土压力法和地震土压力法等。

2. 墙体结构设计根据挡土墙的选型确定墙体的结构形式和材料，墙体的设计需要满足安全性、稳定性和可靠性的要求。

3. 排水系统设计挡土墙在遇到水压时，需要排水系统来保持土体的稳定。

排水系统的设计包括水平排水系统和垂直排水系统的设计。

4. 防护措施设计挡土墙的设计还需要考虑土体的防护措施，主要包括防滑结构、防渗结构和导水结构等。

五、本文档所涉及附件如下：附件1：挡土墙设计图纸附件2：挡土墙结构计算表格附件3：挡土墙材料选用表格六、本文档涉及的法律名词及注释：1. 挡土墙：也称挡土工程或者挡土结构，是指用于反抗土体侧压力和保持土体稳定的工程结构。

挡土墙的材料选择与工程设计分析挡土墙是一种用于防止土方塌方和土体侧向滑动的重要土木工程结构。

在选择材料和设计挡土墙时，需要考虑多个因素，包括土体特性、工程要求、可行性和经济性等方面。

1. 土体特性挡土墙的材料选择要充分考虑土体的特性，包括土体类型、自然倾斜度、剪切强度、土质的可塑性等。

一般而言，对于强韧的土体，可以选择使用较轻的材料，如格栅墙或钢筋混凝土墙。

而对于易变形的土体，则需要选择具有较高抗变形能力的材料，如挤压土墙或土工格室墙。

2. 工程要求根据具体工程项目的要求，选择适当的材料和设计方案。

例如，在挡土墙处于高风险区域时，需要选择具有较高抗冲击能力的材料，如混凝土墙或钢筋混凝土墙。

而在挡土墙高度较低且边坡稳定性较好的情况下，可以选择较为经济和简单的材料，如重力墙。

3. 可行性挡土墙的材料选择也需要考虑可行性问题，包括材料的供应、施工技术成熟度以及维护保养的方便性等。

选择常用且易于获得的材料，可以降低工程的成本和风险。

4. 经济性在设计挡土墙时，经济性也是一个重要考虑因素。

除了材料价格外，还需要综合考虑材料的使用寿命、维护费用以及土体处理成本等。

一般而言，尽量选择具有较长使用寿命和低维护成本的材料，以降低工程的总体成本。

在进行挡土墙工程设计时，还需要注意以下几个方面：1. 安全性挡土墙作为一项土木工程的重要部分，其安全性是最为重要的考虑因素之一。

需要进行合理的结构设计和施工过程中的控制，以确保挡土墙的稳定性和耐久性。

2. 排水和防水挡土墙的设计中应考虑到排水和防水措施，以防止土壤的渗透和水压对墙体的不良影响。

合理的排水和防水系统可以有效保护挡土墙的完整性和稳定性。

3. 地震和抗震设计在地震区域，挡土墙的设计需要考虑地震作用，选择适当的抗震材料和结构形式，以确保在地震发生时运行正常并保持稳定。

4. 环境保护在挡土墙的设计和材料选择中，需要充分考虑环境保护的要求。

选择环保、可回收材料，并减少对周边环境的影响，以减少工程对生态环境的破坏。

第5章挡土墙设计（一）引言概述：本文主要探讨挡土墙的设计原理和方法。

挡土墙是用于防止土壤侵蚀和坡面滑坡的一种重要结构。

在挡土墙设计过程中，需要考虑土壤的力学特性、地质条件和结构的稳定性等因素。

本文将从以下五个大点进行详细阐述。

正文：一、挡土墙的选址与布置1. 考虑挡土墙的功能需求：防止土壤侵蚀、支撑和保护坡面等。

2. 根据地质条件选择合适的挡土墙类型：重力式挡土墙、悬臂式挡土墙、拱形挡土墙等。

3. 根据地形环境进行挡土墙的布置规划：考虑土壤种类、水文条件、土壤坡度等。

二、挡土墙的结构设计1. 考虑土壤的稳定性和荷载特性：确定土壤承载力、抗剪力以及挡土墙的稳定性。

2. 选择适当的材料用于挡土墙结构：常用的材料包括混凝土、钢筋、钢板等。

3. 设计挡土墙的高度与宽度：根据土壤的压力和滑动特性确定挡土墙的高度与宽度比例。

三、挡土墙的排水与防渗设计1. 设计合理的排水系统：包括排水渠、排水管道等，以确保挡土墙背后的土壤排水畅通。

2. 采用防渗措施：如添加防渗材料、处理挡土墙的缝隙等，防止水分渗透引起土壤坍塌。

四、挡土墙的加固与保护1. 选用适当的加固措施：如增加挡土墙的厚度、设置钢筋加固等，提高挡土墙的稳定性。

2. 考虑挡土墙的保护措施：如设置护坡、种植植被等，防止土壤侵蚀和水流冲刷。

五、挡土墙的施工与监测1. 按照设计要求进行挡土墙的施工：包括土方开挖、基础施工、结构搭建等。

2. 进行挡土墙的监测和评估：包括挡土墙的位移监测、应力变化监测等，以确保结构的安全稳定。

总结：在挡土墙的设计过程中，合理的选址与布置、结构设计、排水与防渗、加固与保护以及施工与监测都是十分重要的。

只有综合考虑各种因素并采取相应措施，才能设计出稳定、安全的挡土墙结构，达到预期的防护效果。
