挡土墙整套资料在建筑和土木工程领域，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止土体变形失稳，保证边坡的稳定性和安全性。
本文将为您详细介绍挡土墙的相关知识，包括其定义、类型、设计要点、施工流程以及维护等方面的内容。
一、挡土墙的定义与作用挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
它的主要作用是：1、保持土体稳定，防止滑坡和坍塌，保障周边建筑物和道路的安全。
2、节约用地，在有限的空间内实现土地的有效利用。
3、改善景观，通过合理的设计，使挡土墙与周围环境相协调。
二、挡土墙的类型根据不同的分类标准，挡土墙可以分为多种类型。
常见的分类方式有：1、按照结构形式划分重力式挡土墙：依靠自身重力来维持稳定，通常由块石、混凝土或浆砌片石等材料筑成。
悬臂式挡土墙：由立壁、趾板和踵板三部分组成，通过悬臂的抗弯能力来抵抗土压力。
扶壁式挡土墙：在悬臂式挡土墙的基础上，增设扶壁，以增强其稳定性。
锚杆式挡土墙：通过锚杆将挡土墙与稳定的地层相连，利用锚杆的拉力来抵抗土压力。
加筋土挡土墙：在土中加入拉筋，利用拉筋与土之间的摩擦力来维持墙体的稳定。
2、按照材料划分砖石挡土墙：使用砖块、石块等砌筑而成。
混凝土挡土墙：采用混凝土浇筑而成，具有较高的强度和耐久性。
钢筋混凝土挡土墙：结合了钢筋和混凝土的优点，性能更为优越。
钢板挡土墙：由钢板拼接而成，施工速度快，但成本较高。
三、挡土墙的设计要点1、土压力计算准确计算作用在挡土墙上的土压力是设计的关键。
土压力的大小和分布受到填土性质、墙体高度、坡度等因素的影响。
2、稳定性验算包括抗滑移稳定性、抗倾覆稳定性和地基承载力验算，以确保挡土墙在各种工况下都能保持稳定。
3、排水设计良好的排水系统可以有效地降低墙后土体的水压力，提高挡土墙的稳定性。
排水措施通常包括设置泄水孔、排水盲沟等。
4、墙体强度设计根据计算得到的内力，确定墙体的截面尺寸和配筋，保证墙体具有足够的强度和刚度。
混凝土挡土墙资料一、混凝土挡土墙的类型1、重力式挡土墙重力式挡土墙依靠自身的重量来抵抗土压力，通常由混凝土或毛石砌筑而成。
这种类型的挡土墙结构简单、施工方便，但占地面积较大，适用于墙高较低、地基承载力较好的情况。
2、悬臂式挡土墙悬臂式挡土墙由立壁和底板组成，立壁为悬臂梁结构，依靠底板上的填土重量来维持稳定。
它的结构轻巧、节省材料，但对地基要求较高，适用于墙高不超过 6 米的情况。
3、扶壁式挡土墙扶壁式挡土墙是在悬臂式挡土墙的基础上，每隔一定距离设置扶壁，以增强墙体的稳定性。
它适用于墙高较高、地质条件较差的情况。
4、锚定式挡土墙锚定式挡土墙通过锚杆或锚索将墙体锚固在稳定的地层中，从而抵抗土压力。
这种类型的挡土墙可以有效地减小墙体的厚度和自重，适用于高填方路段或地质条件复杂的地区。
二、混凝土挡土墙的设计要点1、土压力计算准确计算土压力是混凝土挡土墙设计的关键。
土压力的大小和分布取决于土体的性质、墙高、填土坡度等因素。
常用的土压力计算方法有库仑土压力理论和朗肯土压力理论。
2、稳定性验算挡土墙的稳定性包括抗滑移稳定性和抗倾覆稳定性。
在设计时，需要验算墙体在土压力作用下是否会发生滑移或倾覆，以确保墙体的安全。
3、地基承载力验算挡土墙的地基承载力必须满足设计要求，否则需要采取地基处理措施，如换填、夯实、桩基等。
4、墙体强度验算根据墙体所承受的内力，对混凝土墙体进行强度验算，确保墙体在使用过程中不会发生破坏。
5、排水设计为了排除墙后土体中的水分，减少水压力对墙体的影响，需要在挡土墙上设置排水设施，如泄水孔、排水盲沟等。
三、混凝土挡土墙的施工工艺1、基础施工首先进行基础的开挖和处理，确保基础的承载力和稳定性。
基础施工完成后，应进行验收，合格后方可进行墙体的施工。
2、模板安装根据墙体的形状和尺寸，安装模板。
模板应具有足够的强度和刚度，保证混凝土浇筑时不会发生变形。
模板的拼接应严密，防止漏浆。
3、钢筋绑扎按照设计要求进行钢筋的绑扎，钢筋的规格、数量和间距应符合设计要求。
土木工程知识点-分分钟认清不同的挡土墙一、常见挡土墙的结构形式及特点在城市道路桥梁工程常见的有现浇钢筋混凝土结构挡土墙、装配式钢筋混凝土结构挡土墙、砌体结构挡土墙和加筋土挡土墙。
按照挡土墙结构形式及结构特点, 可分为重力式、衡重式、悬臂式、扶壁式、柱板式、锚杆式、自立式、加筋土等不同挡土墙；其结构形式及结构特点简述见表：重力式挡土墙依靠墙体的自重抵抗墙后土体的侧向推力(土压力), 以维持土体稳定, 多用料石或混凝土预制块砌筑, 或用混凝土浇筑, 是目前城镇道路常用的一种挡土墙形式。
衡重式挡土墙的墙背在上下墙间设衡重台, 利用衡重台上的填土重量使全墙重心后移增加墙体的稳重。
挡土墙基础地基承载力必须符合设计要求, 并经检测验收合格后方可进行后续工序施工。
施工中应按设计规定施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝。
挡土墙投入使用时, 应进行墙体变形观测, 确认合格要求。
二、挡土墙结构受力挡土墙结构会受到土体的侧压力作用, 该力的总值会随结构与土相对位移和方向而变化, 侧压力的分布会随结构施工程序及变形过程特性而变化。
挡土墙结构承受土压力有：静止土压力、主动土压力和被动土压力。
静止土压力：若刚性的挡土墙保持原位静止不动, 墙背土层在未受任何干扰时, 作用在墙上水平的压应力称为静止土压力。
其合力为E0( kN/m)、强度为P0( kPa)。
主动土压力：若刚性挡土墙在填土压力作用下, 背离填土一侧移动, 这时作用在墙上的土压力将由静止压力逐渐减小, 当墙后土体达到极限平衡, 土体开始剪裂, 并产生连续滑动面, 使土体下滑。
这时土压力减到最小值, 称为主动土压力。
合力和强度分别用EA (kN/m)和PA (kPa)表示。
被动土压力：若刚性挡土墙在外力作用下, 向填土一侧移动, 这时作用在墙上的土压力将由静止压力逐渐增大, 当墙后土体达到极限平衡, 土体开始剪裂, 出现连续滑动面, 墙后土体向上挤出隆起, 这时土压力增到最大值, 称为被动土压力。

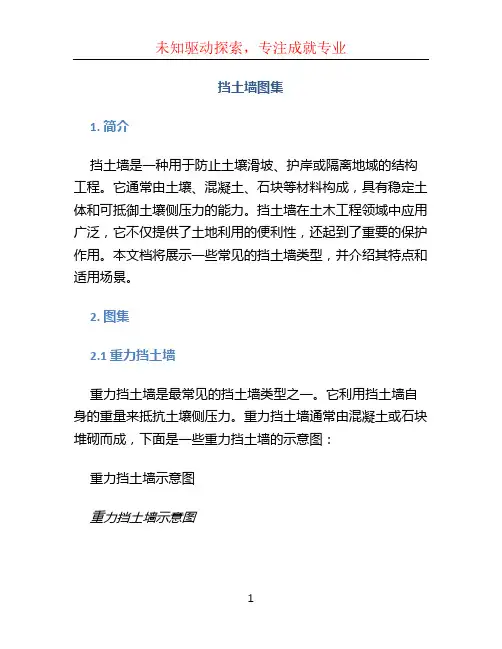

挡土墙图集1. 简介挡土墙是一种用于防止土壤滑坡、护岸或隔离地域的结构工程。
它通常由土壤、混凝土、石块等材料构成，具有稳定土体和可抵御土壤侧压力的能力。
挡土墙在土木工程领域中应用广泛，它不仅提供了土地利用的便利性，还起到了重要的保护作用。
本文档将展示一些常见的挡土墙类型，并介绍其特点和适用场景。
2. 图集2.1 重力挡土墙重力挡土墙是最常见的挡土墙类型之一。
它利用挡土墙自身的重量来抵抗土壤侧压力。
重力挡土墙通常由混凝土或石块堆砌而成，下面是一些重力挡土墙的示意图：重力挡土墙示意图重力挡土墙示意图2.2 剪力挡土墙剪力挡土墙采用钢筋和混凝土构造，以抵抗土壤侧向压力。
剪力挡土墙具有良好的抗剪强度和抗滑移性能，适用于较高的土壤侧压力和复杂的地质条件。
下面是一些剪力挡土墙的示意图：剪力挡土墙示意图剪力挡土墙示意图2.3 带增强层的挡土墙带增强层的挡土墙采用土工合成材料（如土工格栅、土工布等）作为增强层，以提高挡土墙的抗滑移和抗侧向扩散能力。
这种挡土墙适用于土壤侧压力较大和土壤条件较差的情况。
下图是一些带增强层的挡土墙示意图：带增强层的挡土墙示意图带增强层的挡土墙示意图2.4 桩墙桩墙是一种由桩基承担土壤侧压力的挡土墙，它通常由钢筋混凝土或钢制桩构成。
桩墙具有较高的抗侧向压力能力，适用于软土地区和较高的土壤水位条件。
以下是一些桩墙的示意图：桩墙示意图桩墙示意图3. 总结挡土墙作为一种常见的土木工程结构，起到了护坡、防滑、隔离和节约土地的作用。
本文档对重力挡土墙、剪力挡土墙、带增强层的挡土墙和桩墙进行了介绍，并附上了相应的示意图。
根据实际情况选择合适的挡土墙类型，有助于提高工程的稳定性和可靠性。
史上最全挡土墙知识盘点（附精品案例）一、挡土墙简介1、定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
2、各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
3、应用范围路基在遇到下列情况时可考虑修建挡土墙：1）陡坡地段；2）为避免大量挖方及降低边坡高度的路堑地段；3）可能产生塌方、滑坡的不良地质地段；4）高填方地段；5）水流冲刷严重或长期受水浸泡的沿河路基地段；6）为节约用地、减少拆迁或者少占用农田的地段；7）为保护重要建筑物、生态环境或其他特殊需要的地段。
二、挡土墙的分类1、按挡土墙的位置划分1）路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。
2）路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线既有的重要建筑物。
3）路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。
4）山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡。
5）浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施。
2、按照挡土墙的结构形式划分1）重力式挡土墙：以挡土墙自身重力来维持挡土墙在土压力作用下的稳定，是我国目前常用的一种挡土墙。
常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。
重力式挡土墙可根据其墙背的坡度分为以下几种类型：重力式挡土墙和悬臂式挡土墙的示意图：2）薄壁式挡土墙：包括悬臂式挡土墙和扶壁式挡土墙两种。
