五种常见挡土墙类型汇总

挡土墙的分类及应用场景挡土墙是一种用于防止土体滑坡、土方坍塌和河岸冲刷的工程结构。

它以固定土体和保护土壤的稳定性为目的，广泛应用于道路、铁路、桥梁、堤坝、河流工程等领域。

本文将对挡土墙的分类及其在不同应用场景下的具体应用进行探讨。

一、挡土墙的分类挡土墙可以按照不同的特点和结构形式进行分类。

下面将分别介绍几种常见的挡土墙分类。

1. 重力式挡土墙重力式挡土墙主要通过其自身的重力来提供抗倾覆和抗滑动的能力。

这种挡土墙的结构一般采用宽底窄顶的梯形形状，以增加稳定性。

重力式挡土墙适用于土质较好且高度不大的情况，如小型园林项目、工业厂区等。

2. 填料式挡土墙填料式挡土墙是通过填充松散的土石料形成一定的体积来提供抗压、抗剪和抗滑的能力。

这种挡土墙的结构相对简单，常见的形式有重力式填土挡墙和夯实挡土墙。

填料式挡土墙适用于土质较差、高度较大的情况，如公路、铁路、水库等工程。

3. 框架式挡土墙框架式挡土墙是由钢筋混凝土或木材构成的框架结构，通过框架的刚性来承担土体的压力和抗滑力。

这种挡土墙结构稳定可靠，适用于土质复杂、高度较大的场景，如大型桥梁、高速公路等。

4. 地质格栅挡土墙地质格栅挡土墙是通过地质格栅与土体相互作用形成整体结构，利用地质格栅的拉力来抵抗土体的滑动和倾斜。

地质格栅挡土墙具有较好的透水性和抗冲刷性能，适用于土质较差和复杂地质条件的应用场景，如河道治理、海岸防护等。

二、挡土墙的应用场景挡土墙的应用场景多种多样，下面将以几种典型的场景为例进行介绍。

1. 公路工程在公路工程中，挡土墙被广泛应用于山区道路、高速公路等地。

它可以用于防止土方滑坡，保障道路的安全通行。

根据具体情况选择不同的挡土墙类型，在山坡上修建适当的挡土墙能够有效地防止土方塌方和路基冲刷。

2. 水利工程在水利工程中，挡土墙常用于堤坝、水库、河道治理等项目。

堤坝的挡土墙常采用重力式挡土墙或填料式挡土墙，通过增加堤坝的稳定性，保护堤坝不受水流侵蚀和泥沙冲刷。

挡土墙分类与图解挡土墙挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。

根据挡土墙稳定的机理不同，挡土墙又有很多形式，主要有重力式挡土墙、衡重式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。

我给大家简单介绍几种常用的挡土墙。

一、重力式挡土墙重力式挡土墙一般用块石、砖或素混凝土筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<5m的低挡土墙。

特点：1.结构简单，施工方便。

2.施工工期短。

3.能就地取材。

4. 对地基承载力要求高。

5.工程量大，沉降量大。

适用范围：墙高h< 5m且地基承载力较高地段实例1：汉南区省道汉仙线K1 450处，在塌方处修建了重力式挡土墙重力式挡土墙二、悬壁（臂）式挡土墙悬臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。

特点：1.截面尺寸小。

2.施工方便。

3.对地基承载力要求不高。

4. 工作面较大。

适用范围：地基土质差且墙高h>5m的重要工程。

实例2:汉口江滩防水墙（三阳路—一元路）当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8~1.0h设置一道扶壁，称为扶壁式挡土墙。

特点：1.工程量小 2.对地基承载力要求不高。

3.工艺较悬臂式复杂。

适用范围：地质条件差且墙高h>10m的重要工程实例3:扶壁式挡土墙四、锚杆、锚定板式挡土墙锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成锚杆挡土墙通常由立柱、墙面板和锚杆三部分组成的轻型支挡结构锚杆挡土墙特点：1.结构轻，柔性大。

2.工程量少，造价低。

3.施工工艺较复杂适用范围：适用于地基承载力较低的重要工程，墙高可达27m。

五、加筋挡土墙加筋挡土墙由面板、拉筋组成。

依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。

挡土墙类型与构造挡土墙是一种广泛应用于土木工程和建造领域的结构形式，用于抵挡土体的侧向压力，以维持土体的稳定。

它在道路、堤坝、河堤、山坡防护等场所发挥着重要的作用。

本文将详细介绍挡土墙的类型与构造。

一、挡土墙的类型1. 重力式挡土墙：重力式挡土墙是以墙体自身的重力来抵挡土体侧压力的一种形式。

常见的重力式挡土墙包括重力石墙、重力混凝土墙、重力草坡等。

重力式挡土墙的关键是墙体的自重和稳定性。

2. 筋墙：筋墙也称为钢筋混凝土挡土墙，它是通过将水泥、砂石和钢筋等材料混合后浇筑而成。

筋墙常用于较高挡土墙和较大规模的工程中，具有耐久性强、抗震性能好的特点。

3. 桩壁式挡土墙：桩壁式挡土墙是依靠在土体中插入的桩来承受土体的侧压力，同时，采用挡土板与桩相连，形成整体结构。

这种类型的挡土墙适用于软土和淤泥地区。

4. 土工格栅挡土墙：土工格栅挡土墙是利用土工合成材料（如土工布、土工格栅等）来增强土体的抗挠性和剪切强度，形成一种具有较高抗拉强度的结构。

它合用于局部软弱土地区和对生态环境要求较高的场所。

二、挡土墙的构造1. 基础处理：挡土墙的基础处理非常重要，其主要目的是分散荷载，提高地基承载力。

常见的基础处理方法包括基础加宽、加厚、挖槽加宽等。

2. 墙身结构：墙身结构的设计是挡土墙施工的重要环节。

常见的墙身结构包括砌体结构、混凝土结构、钢筋混凝土结构等。

其选择应根据设计要求、工程地质条件和材料成本等因素综合考虑。

3. 排水系统：挡土墙在长期使用过程中，可能会受到渗流水的冲刷和积聚。

为了保证挡土墙的稳定性和耐久性，需要合理设计排水系统。

常见的排水系统包括水平排水系统和垂直排水系统。

4. 防渗管理：挡土墙的防渗管理是为了避免水土流失和防止泥沙渗透到墙体内部。

常见的防渗管理方法包括铺设防渗膜、喷涂防渗材料等。

扩展内容：1. 本所涉及附件如下：- 附件一：挡土墙设计图纸- 附件二：挡土墙施工工艺说明书- 附件三：挡土墙安全操作规程- 附件四：挡土墙验收记录表2. 本所涉及的法律名词及注释：- 1.土木工程法：土木工程中的法律规定和条款，包括工程标准、安全要求等。

五种常见挡土墙类型是什么范本1：1.垂直挡土墙垂直挡土墙是一种常见的挡土墙类型，通过直立的墙体来支撑和阻挡土壤的压力。

常见的垂直挡土墙有以下几种类型：1.1 重力式挡土墙重力式挡土墙主要依靠自身的重量来抵抗土壤的压力。

它通常由混凝土或砌块等材料建造而成，底部较宽，上部较窄，以增加重心稳定性。

1.2 砖石挡土墙砖石挡土墙是用砖石建筑而成的挡土墙，通过砌筑墙体来承受土壤的压力。

砖石挡土墙通常具有较高的抗倾覆能力和承载能力。

1.3 钢挡土墙钢挡土墙由钢板和钢构件组成，具有较高的强度和稳定性。

它常用于需要较高抗倾覆和承载能力的场所，如大型挡土墙、公路隧道等。

2.倾斜挡土墙倾斜挡土墙是一种以倾斜的方式支撑和阻挡土壤的压力的挡土墙类型。

常见的倾斜挡土墙有以下几种类型：2.1 自然倾斜挡土墙自然倾斜挡土墙是地形自然形成的倾斜地表，具有一定的稳定性。

在建设中，可以采取保护措施，如表面覆盖草坪或植被等，增加其稳定性。

2.2 填土坡填土坡是通过在地表上切割土壤并把土壤填充到倾斜面上来形成的挡土墙。

填土坡通常采用逐层填筑的方式，以增加坡体的稳定性。

2.3 深层土挡土墙深层土挡土墙是通过在土壤中挖掘深槽，并将挖掘出的土壤挡在槽内形成的挡土墙。

深层土挡土墙通常具有较高的抗倾覆和承载能力。

3.削土挡土墙削土挡土墙是一种通过切割和削减土体来形成的挡土墙。

常见的削土挡土墙有以下几种类型：3.1 削土槽削土槽是通过在土体中挖掘一条深槽，并将挖掘出的土体排出，形成挡土墙。

削土槽通常用于较浅的挡土墙，具有较高的抗倾覆能力。

3.2 地下连续墙地下连续墙是通过在地下挖掘一条连续的开挖槽，并在其中注入混凝土来形成的挡土墙。

地下连续墙通常用于需要较高承载能力和抗倾覆能力的场所。

4.筏状挡土墙筏状挡土墙是一种将墙体和地面整体构造成一个连续的整体，形成筏状结构的挡土墙。

筏状挡土墙通常用于需要同时承受水平和竖向土壤压力的场所。

5.箱形挡土墙箱形挡土墙是一种由钢板或混凝土墙板围成的密封空间，用来承受土壤压力。

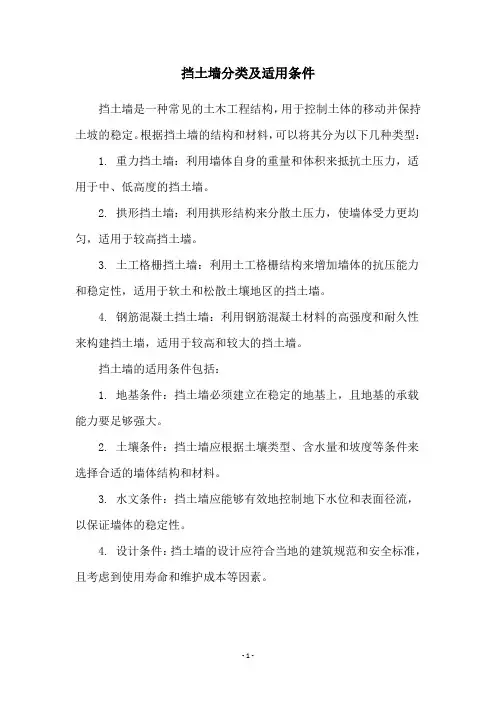

挡土墙分类及适用条件
挡土墙是一种常见的土木工程结构，用于控制土体的移动并保持土坡的稳定。

根据挡土墙的结构和材料，可以将其分为以下几种类型： 1. 重力挡土墙：利用墙体自身的重量和体积来抵抗土压力，适用于中、低高度的挡土墙。

2. 拱形挡土墙：利用拱形结构来分散土压力，使墙体受力更均匀，适用于较高挡土墙。

3. 土工格栅挡土墙：利用土工格栅结构来增加墙体的抗压能力和稳定性，适用于软土和松散土壤地区的挡土墙。

4. 钢筋混凝土挡土墙：利用钢筋混凝土材料的高强度和耐久性来构建挡土墙，适用于较高和较大的挡土墙。

挡土墙的适用条件包括：
1. 地基条件：挡土墙必须建立在稳定的地基上，且地基的承载能力要足够强大。

2. 土壤条件：挡土墙应根据土壤类型、含水量和坡度等条件来选择合适的墙体结构和材料。

3. 水文条件：挡土墙应能够有效地控制地下水位和表面径流，以保证墙体的稳定性。

4. 设计条件：挡土墙的设计应符合当地的建筑规范和安全标准，且考虑到使用寿命和维护成本等因素。

- 1 -。

挡土墙的种类
1、护坡挡土墙：它是在护坡体系中使用的一种挡土墙，由护坡板叠加排列而成，可用于护坡体系中垂直方向的防护。

2、密实挡土墙：它是一种由具有良好抗压强度和抗冲刷性能的砂石混合料堆砌而成的挡土墙，可以有效抵抗水位变化带来的压力。

3、重力坝挡土墙：一般采用水泥混凝土模板砌成后，填充砂混合料堆砌而成，是现代建筑中常用的一种挡土墙。

4、预制挡土墙：它是由预制钢筋混凝土挡土墙型材配以横筋、立筋组合而成的块体挡土墙，具有坚固耐久、工程速度快等优点。

5、砌筑挡土墙：它是由砖块堆砌而成的挡土墙，以黏土砖、石砖或裸砖为主要建筑材料，主要用于防止山坡或河道汇流口的泥沙堆积。

6、叠合式挡土墙：它是由多块相连接的钢管组成，通过特殊力学折叠成形状，堆砌于防护工程堤顶，并结合泥砂作为砂石混合料筑成的挡土墙。

7、水泥砂浆挡土墙：它是由水泥砂浆搅拌的砂浆混合料即水泥砂浆配以支撑物，经过砌筑成型而成的挡土墙，可以有效抵抗水位变化带来的压力。

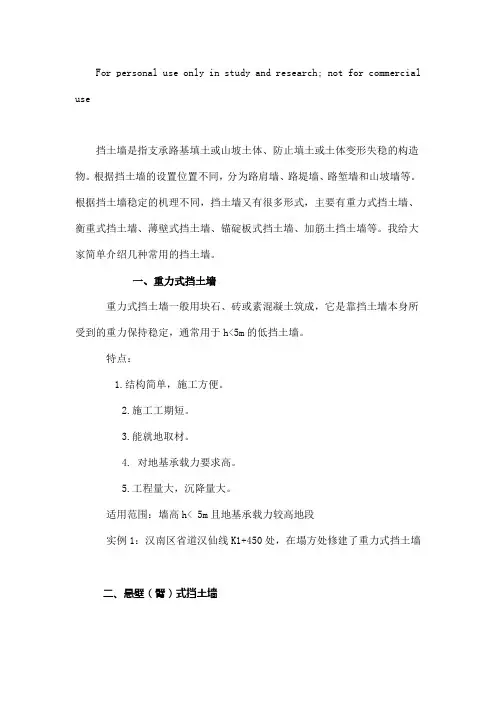

For personal use only in study and research; not for commercial use挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。

根据挡土墙稳定的机理不同，挡土墙又有很多形式，主要有重力式挡土墙、衡重式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。

我给大家简单介绍几种常用的挡土墙。

一、重力式挡土墙重力式挡土墙一般用块石、砖或素混凝土筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<5m的低挡土墙。

特点：1.结构简单，施工方便。

2.施工工期短。

3.能就地取材。

4. 对地基承载力要求高。

5.工程量大，沉降量大。

适用范围：墙高h< 5m且地基承载力较高地段实例1：汉南区省道汉仙线K1+450处，在塌方处修建了重力式挡土墙二、悬壁（臂）式挡土墙悬臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。

特点：1.截面尺寸小。

2.施工方便。

3.对地基承载力要求不高。

4. 工作面较大。

适用范围：地基土质差且墙高h>5m的重要工程。

实例2:汉口江滩防水墙（三阳路—一元路）三、扶壁式挡土墙当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8h~1.0h设置一道扶壁，称为扶壁式挡土墙。

特点：1.工程量小。

2.对地基承载力要求不高。

3.工艺较悬臂式复杂。

适用范围：地质条件差且墙高h>10m的重要工程实例3:四、锚杆、锚定板式挡土墙锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成。

锚杆挡土墙通常由立柱、墙面板和锚杆三部分组成的轻型支挡结构。

锚定板式挡土墙锚杆挡土墙特点：1.结构轻，柔性大。

2.工程量少，造价低。

3.施工工艺较复杂适用范围：适用于地基承载力较低的重要工程，墙高可达27m。

挡土墙分类挡土墙分类挡土墙是指为了防止在地基上设置较高建造时，土石体滑动或者坍塌而采取的一种承载和支护结构。

根据不同的设计需求和土壤条件，挡土墙可以分为多个分类。

本文将详细介绍各种挡土墙的分类及其特点。

一、重力挡土墙重力挡土墙是通过自身的重力来反抗土压力的一种类型。

它包括重力挡土墙、重力坝、重力体坝等。

其特点是墙体底部较宽，逐渐朝上方减小。

重力挡土墙的构建主要依靠墙体自重，因此在设计时需要确保墙体足够厚重以反抗土压力。

二、土工格栅挡土墙土工格栅挡土墙是一种利用土工合成材料（如土工布、土工格栅等）结构来承受土压力的挡土墙。

土工格栅挡土墙具有良好的延性和抗拉强度，可以有效防止土壤的滑动和坍塌，并且具有较好的透水性能。

三、挡土墙挡土墙是一种通过倾斜悬挑状的墙体结构来承受土压力的挡土墙。

其特点是墙体底部设置在内部，墙体底边与水平线夹角小于90度。

挡土墙可以分为板桩挡土墙、桩墙挡土墙、钢筋混凝土等。

四、箱形挡土墙箱形挡土墙是一种由混凝土浇筑而成的箱形结构，用来承受土压力。

由于箱形挡土墙的构造形式具有良好的整体性和刚性，因此能够提供较大的抗倾覆性能和整体稳定性。

五、悬臂式挡土墙悬臂式挡土墙是指挡土墙上部悬挑出墙面，并通过倾斜支撑来支撑土压力。

悬臂式挡土墙通常由钢筋混凝土或者预应力混凝土构成，具有较好的整体稳定性和抗倾覆能力。

六、深层挡土墙深层挡土墙是指通过将挡土墙的一部份埋入地下以增加稳定性的挡土墙。

其特点是墙体较高且承受力较强。

深层挡土墙常用于边坡保护、河道管理等工程中。

七、植物挡土墙植物挡土墙是一种用植物来增加土壤的黏土粒子，通过植物的根系和土壤相互作用，形成一层稳定的防护层来反抗土压力的挡土墙。

植物挡土墙常用于生态工程和景观设计中，具有良好的环境效益和美化效果。

八、其他类型的挡土墙除了上述常见的挡土墙类型外，还有一些其他类型的挡土墙，如重力墙、土坝、悬索挡土墙等。

这些挡土墙在特定的工程中具有一定的应用价值。

挡土墙类型及适用范围挡土墙是一种用于抵抗土体压力的结构工程。

根据不同的设计用途和施工条件，挡土墙可以分为多种类型。

本文将介绍几种常见的挡土墙类型及其适用范围。

一、重力式挡土墙重力式挡土墙是最常见的一种挡土墙类型。

其原理是利用墙体自重来抵抗土体压力。

重力式挡土墙可以根据墙体结构形式的不同分为重力墙和重力挡土墙。

1. 重力墙重力墙是利用自身重量和基底摩擦力来抵抗土体压力的挡土墙。

重力墙的基底通常采用混凝土或砌体结构，墙体上部可以采用砌体、钢筋混凝土或预应力混凝土等材料。

重力墙适用于土体较稳定的情况下，可以用于公路、铁路、桥梁等工程中。

2. 重力挡土墙重力挡土墙是在重力墙的基础上加入了挡土墙背后的填土作用。

填土的重量可以增加挡土墙的抗倾覆能力和稳定性。

重力挡土墙适用于土体较不稳定或需要较大抗倾覆能力的情况下，常见于公路、铁路、码头等工程中。

二、悬臂式挡土墙悬臂式挡土墙是通过墙体与基础之间的摩擦力来抵抗土体压力的挡土墙。

悬臂式挡土墙根据墙体结构形式的不同，可以分为悬臂砌石挡土墙和悬臂混凝土挡土墙两种类型。

1. 悬臂砌石挡土墙悬臂砌石挡土墙是利用墙体与基础之间的摩擦力和填土的重量来抵抗土体压力的挡土墙。

悬臂砌石挡土墙适用于土体较稳定的情况下，常见于水坝、渠道、堤坝等工程中。

2. 悬臂混凝土挡土墙悬臂混凝土挡土墙是利用墙体与基础之间的摩擦力和混凝土的强度来抵抗土体压力的挡土墙。

悬臂混凝土挡土墙适用于土体较不稳定或需要较大抗倾覆能力的情况下，常见于桥梁、隧道、地铁等工程中。

三、钢筋土挡土墙钢筋土挡土墙是利用钢筋土墙体的强度和土体与墙体之间的摩擦力来抵抗土体压力的挡土墙。

钢筋土挡土墙适用于土体较不稳定或需要较大抗倾覆能力的情况下，常见于高速公路、铁路、堤坝等工程中。

四、钢筋混凝土挡土墙钢筋混凝土挡土墙是利用钢筋混凝土墙体的强度和土体与墙体之间的摩擦力来抵抗土体压力的挡土墙。

钢筋混凝土挡土墙适用于土体较不稳定或需要较大抗倾覆能力的情况下，常见于高速公路、铁路、码头等工程中。

挡土墙基本知识(挡墙分类)（二）引言概述：本文将介绍挡土墙的基本知识，主要集中在挡土墙的分类上。

挡土墙作为一种常见的土木工程结构，具有防止土壤坍塌、保护绿化环境等功能。

在进行挡土墙设计和施工前，了解挡土墙的分类对于选择合适的结构形式和材料至关重要。

本文将详细介绍挡土墙的五个主要分类，包括重力式挡土墙、承力挡土墙、钢网挡土墙、混凝土挡土墙和护坡挡土墙。

正文内容：一、重力式挡土墙1. 重力式挡土墙的基本原理2. 砖石重力式挡土墙的特点3. 块石重力式挡土墙的特点4. 混凝土重力式挡土墙的特点5. 重力式挡土墙的应用领域二、承力挡土墙1. 承力挡土墙的基本原理2. 塔式承力挡土墙的特点3. 箱式承力挡土墙的特点4. 钢板承力挡土墙的特点5. 承力挡土墙的适用条件和注意事项三、钢网挡土墙1. 钢网挡土墙的基本结构2. 钢网挡土墙的种类及特点3. 钢网挡土墙的施工过程4. 钢网挡土墙的优缺点5. 钢网挡土墙的应用案例四、混凝土挡土墙1. 混凝土挡土墙的种类2. 混凝土挡土墙的结构特点3. 混凝土挡土墙的施工流程4. 混凝土挡土墙的加强措施5. 混凝土挡土墙的维护保养方法五、护坡挡土墙1. 护坡挡土墙的作用和特点2. 护坡挡土墙的种类及选择原则3. 护坡挡土墙的施工方法4. 护坡挡土墙的加固措施5. 护坡挡土墙的使用范围和应注意的问题总结：挡土墙作为一种土木工程结构，根据其特点和应用领域，可以分为重力式挡土墙、承力挡土墙、钢网挡土墙、混凝土挡土墙和护坡挡土墙。

每种类型的挡土墙都具有不同的特点和适用条件，设计和施工时应根据实际情况选择合适的结构形式和材料。

同时，挡土墙的施工过程中需要注意相关安全措施，并定期进行维护保养，以保证其良好的使用效果。
