焊缝焊接缺陷示意图

常见的焊接缺陷（1）常见的焊接缺陷（1） 未焊透：母体金属接头处中间（X 坡口）或根部（V 、U 坡口）的钝边未完全 熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2） 未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3） 气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸岀而残留在焊缝金属内部或表面形成的空 穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电 弧焊中，由于冶金过程进行时间很短， 熔池金属很快凝固， 冶金过程中产生的气体、 液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体， 甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大， 但是它破坏了焊缝金属的致密性， 减少了焊缝金属的有效截面积，从某钢板对接焊缝X 射线照相底片单个气孔 密集气孔 琏状气孔（冷裂纹、缺議响区裂纹）而导致焊缝的强度降低。

V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

焊接缺陷，探伤图解（收藏）一起学习，共同进步！先看18张很清晰的焊接缺陷图谱，身边搞焊接的朋友和搞探伤的朋友们应该人手一份。

万分感谢将这篇文章分享给我的同仁另外总结了一些常见焊接缺陷产生的原因、危害及防止措施！文章结尾蓝色字体内容更精彩!先看这几张图片，射线探伤底片结合横切面示意图，便于理解学习，拿出来分享给朋友们！1、weld01(High Low、高低)2、welld02(IncompleteRootFusion、根部未熔合)3、welld03(InsuffucientReinforcement、增强高)4、welld04(Excess RootPenetration、根部焊瘤)5、welld05(ExternalUndercut、外部咬肉)6、welld06(InternalUndercut、内部咬肉)7、welld07(RootConcavity、根部凹陷)8、welld08(BurnThrough、烧穿)9、welld09(Isolated SlagInclusion、单个的夹渣)10、welld10(WagonTrack Slag Line、线状夹渣)11、welld11(InterrunFusion、内部未熔合)12、welld12(Lack ofSidewallFusion、内侧未熔合)13、welld13(Porosity、气孔)14、welld14(Cluster Porosity、链状气孔)15、welld15(HollowBead、夹珠)16、welld16(Transverse Crack、横向裂纹)17、welld17(CenterlineCrack、中心线裂纹)18、welld18(RootCrack、根部裂纹)常见焊接缺陷产生原因、危害及防止措施一、焊接缺陷的分类焊接缺陷可分为外部缺陷和内部缺陷两种1．外部缺陷1）外观形状和尺寸不符合要求；2）表面裂纹；3）表面气孔；4）咬边；5）凹陷；6）满溢；7）焊瘤；8）弧坑；9）电弧擦伤；10）明冷缩孔；11）烧穿；12）过烧。

焊缝缺陷图示1焊鳞
2-气孔
修复方法:打磨去除该段焊缝，重新焊接。

3
-
弧坑针状气孔
打磨去除此部分
修复方法:打磨去除该段焊缝，重新焊接。

4-气孔（砂眼）
修复方法:打磨去除所有影响焊缝，重新焊接。

5-
缩孔
打磨去除此部分
修复方法:打磨去除所有影响焊缝，重新焊接。

6-端部裂纹/焊缝裂纹
修复方法:打磨去除所有影响焊缝，重新焊接。

7-不良焊缝外观
修复方法:重新焊接。

8
- 焊瘤及飞边重新焊接部分
修复方法:打磨，重新焊接。

9-咬边
修复方法:重新焊接。

10-咬边
修复方法:重新焊接。

11-焊缝不均匀
修复方法:重新焊接。

12‘-不良外观
修复方法:重新焊接。

13‘-不良外观
修复方法:重新焊接。

14‘-不良外观
焊鳞
去除焊鳞后焊缝表面。

焊缝术语图列一、未融合的各种位置
二、接头未融合
四、未焊满
六、各种类型的裂纹
1、火口开裂
2、表面裂纹
3、热影响区裂纹
4、层状撕裂
5、纵向裂纹
6、根部裂纹
7、根部表面裂纹
8、角裂纹
9、趾裂纹
10、横向裂纹
11、焊道下裂纹
12、焊缝融合线裂纹
13、焊道金属裂纹
七、横向裂纹纵向裂纹
八、趾裂纹
九、焊道下裂纹
10、焊道余高
12、凸形角焊缝
13、下凹焊道
14、各种焊缝裂纹图列
1、火口开裂
2、表面裂纹
3、热影响区裂纹
4、层状撕裂
5、纵向裂纹
6、根部裂纹
7、根部表面裂纹
8、角裂纹
9、趾裂纹
10、横向裂纹
11、焊道下裂纹
12、焊缝融合线裂纹
13、焊道金属裂纹
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，
感谢您的配合和支持）。

常见得焊接缺陷(1)常见得焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）得钝边未完全熔合在一起而留下得局部未熔合。

未焊透降低了焊接接头得机械强度，在未焊透得缺口与端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时得焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3）气孔：在熔化焊接过程中，焊缝金属内得气体或外界侵入得气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成得空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别就是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生得气体、液态金属吸收得气体，或者焊条得焊剂受潮而在高温下分解产生气体，甚至就是焊接环境中得湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它得缺陷其应力集中趋势没有那么大，但就是它破坏了焊缝金属得致密性，减少了焊缝金属得有效截面积，从而导致焊缝得强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时得冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状与条状，其外形通常就是不规则得，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落得碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中得夹渣断口照片钢板对接焊缝X射线照相底片型坡口，手工电弧焊，局部夹渣V．钢板对接焊缝X射线照相底片型坡口，手工电弧焊，两侧线状夹渣V钢板对接焊缝X射线照相底片手工电弧焊，夹钨型坡口，钨极氩弧焊打底+V（5）裂纹：焊缝裂纹就是焊接过程中或焊接完成后在焊接区域中出现得金属局部破裂得表现。

1．外部缺陷在焊缝的表面，用肉眼或低倍放大镜就可看到，如咬边，焊瘤，弧坑，表面气孔和裂纹等。

2．内部缺陷位于焊缝内部，必须通过各种无损检测方法或破坏性试验才能发现。

内部缺陷有未焊透，未熔合，夹渣，气孔，裂纹等，这些缺陷是我们无损检测人员检查的主要对象。

焊缝缺陷的危害性：1、由于缺陷的存在，减少了焊缝的承载截面积，削弱了静力拉伸强度。

2、由于缺陷形成缺口，缺口尖端会发生应力集中和脆化现象，容易产生裂纹并扩展。

3、缺陷可能穿透焊缝，发生泄漏，影响致密性。

焊缝纵向裂纹示意图一、焊缝纵向裂纹X光底片焊缝纵向裂纹1 焊缝纵向裂纹2焊缝纵向裂纹3 焊缝纵向裂纹4焊缝纵向裂纹5 焊缝纵向裂纹6焊缝纵向裂纹7 焊缝纵向裂纹8焊缝纵向裂纹9 焊缝纵向裂纹10焊缝纵向裂纹11 焊缝纵向裂纹12焊缝纵向裂纹13 焊缝纵向裂纹14焊缝纵向裂纹15 焊缝纵向裂纹16焊缝纵向裂纹17 焊缝纵向裂纹18焊缝纵向裂纹19 焊缝纵向裂纹20 纵向裂纹的表面特征是沿焊缝长度方向出现的黑线，它既可以是连续线条，也可以是间断线条。

纵向裂纹影像产生的原因是沿焊缝长度破裂而导致的不连续黑线。

二、热影响区纵向裂纹X光底片热影响区纵裂1 热影响区纵裂2 热影响区撕裂呈线性黑色锯齿状，平行于熔合线，穿晶扩展，表面无明显氧化色彩，属脆性断口的延迟裂纹。

焊缝横向裂纹示意图三、焊缝横向裂纹X光底片焊缝横向裂纹1 焊缝横向裂纹25焊缝横向裂纹3 焊缝横向裂纹4焊缝横向裂纹的表征是横在焊接影像上的一根细小黑线（直线或曲线），它产生的原因是由焊缝上的金属破裂引起的。

当焊接应力为拉应力并与氢的析集和淬火脆化同时发生时，极易产生冷裂纹。

四、母材裂纹X光底片母材裂纹1 母材裂纹2裂纹：材料局部断裂形成的缺陷。

裂纹的分类方法：按延伸方向可分为纵向裂纹、横向裂纹、辐射状裂纹；按发生部位可分为焊缝裂纹、热影响区裂纹、熔合区裂纹、焊趾裂纹、弧坑裂纹、母材裂纹；按发生条件和时机可分为热裂纹、冷裂纹、再热裂纹。

凡是肉眼或者低倍放大镜能看到的且位于焊缝表面的缺陷, 如咬边(咬肉)、焊瘤、弧坑、表面气孔、夹渣、表面裂纹、焊缝位置不合理等称为外部缺陷;而必须用破坏性试验或者专门的无损检测方法才干发现的内部气孔、夹渣、内部裂纹、未焊透、未溶合等称为内部缺陷.但常见的多是焊后不清理焊渣和飞溅物以及不清理的焊疤。

1.1 现象：焊缝在检查中焊缝的高度过大或者过小;或者焊缝的宽度太宽或者太窄,以及焊缝和母材之间的过渡部位不平滑、表面粗糙、焊缝纵、横向不整齐，还有在角焊缝部位焊缝的下凹量过大。

1。

2.1 焊缝坡口加工的平直度较差，坡口的角度不当或者装配间隙大小不均等而引起的。

1。

2。

2 焊接中电流过大，使焊条熔化过快，控制焊缝成形艰难，电流过小，在焊接引弧时会使焊条产生“粘合现象”, 造成焊不透或者焊瘤。

1.2。

3 焊工操作熟练程不够,运条方法不当,如过快或者过慢，以及焊条角度不正确。

1。

2。

4 埋弧自动焊过程，焊接工艺参数选择不当。

1。

3.1 按设计要求和焊接规范的规定加工焊缝坡口,尽量选用机械加工以使坡口角度和坡口边缘的直线度和坡口边缘的直线度达到要求，避免用人工气割、手工铲削加工坡口。

在组对时,保证焊缝间隙的均匀一致，为保证焊接质量打下基础。

1。

3.2 通过焊接工艺评定，选择合适的焊接工艺参数.1。

3.3 焊工要持证上岗，经过培训的焊工有一定的理论基础和操作技能.1.3.4 多层焊缝在焊接表面最后一层焊缝是,在保证和底层熔合的条件下,应采用比各层间焊接电流较小，并用小直径(φ2.0mm~3.0mm)的焊条覆面焊。

运条速度要求均匀，有节奏地向纵向推进,并作一定宽度的横向摆动，可使焊缝表面整齐美观.2。

1 现象：焊接时的电弧将焊缝边缘熔出的凹陷或者沟槽没有得到熔化金属的补充而留下缺口。

过深的咬边会使焊接接头的强度减弱，造成局部应力集中,承载后会在咬边处产生裂纹。

主要是焊接电流过大，电弧过长，焊条角度掌握不合适和运条的速度不当以及焊接终了焊条留置长度太短等而形成咬边.普通在立焊、横焊、仰焊时是一种常见缺陷。

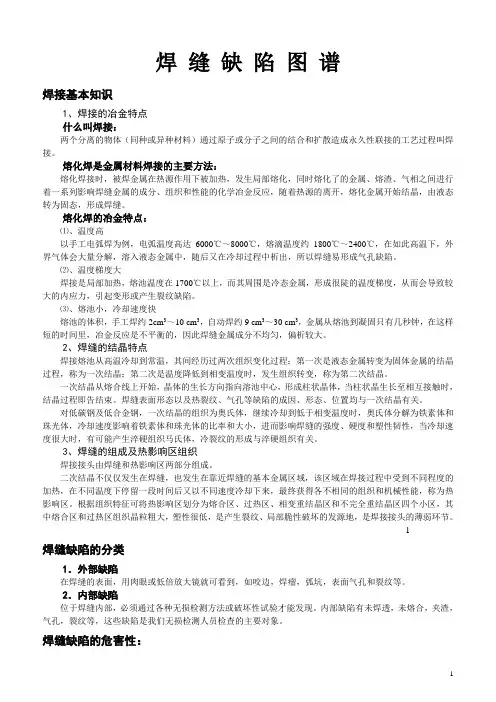

焊缝缺陷图谱焊接基本知识1、焊接的冶金特点什么叫焊接：两个分离的物体（同种或异种材料）通过原子或分子之间的结合和扩散造成永久性联接的工艺过程叫焊接。

熔化焊是金属材料焊接的主要方法：熔化焊接时，被焊金属在热源作用下被加热，发生局部熔化，同时熔化了的金属、熔渣、气相之间进行着一系列影响焊缝金属的成分、组织和性能的化学冶金反应，随着热源的离开，熔化金属开始结晶，由液态转为固态，形成焊缝。

熔化焊的冶金特点：⑴、温度高以手工电弧焊为例，电弧温度高达6000℃～8000℃，熔滴温度约1800℃～2400℃，在如此高温下，外界气体会大量分解，溶入液态金属中，随后又在冷却过程中析出，所以焊缝易形成气孔缺陷。

⑵、温度梯度大焊接是局部加热，熔池温度在1700℃以上，而其周围是冷态金属，形成很陡的温度梯度，从而会导致较大的内应力，引起变形或产生裂纹缺陷。

⑶、熔池小，冷却速度快熔池的体积，手工焊约2cm3～10 cm3，自动焊约9 cm3～30 cm3，金属从熔池到凝固只有几秒钟，在这样短的时间里，冶金反应是不平衡的，因此焊缝金属成分不均匀，偏析较大。

2、焊缝的结晶特点焊接熔池从高温冷却到常温，其间经历过两次组织变化过程；第一次是液态金属转变为固体金属的结晶过程，称为一次结晶；第二次是温度降低到相变温度时，发生组织转变，称为第二次结晶。

一次结晶从熔合线上开始，晶体的生长方向指向溶池中心，形成柱状晶体，当柱状晶生长至相互接触时，结晶过程即告结束。

焊缝表面形态以及热裂纹、气孔等缺陷的成因、形态、位置均与一次结晶有关。

对低碳钢及低合金钢，一次结晶的组织为奥氏体，继续冷却到低于相变温度时，奥氏体分解为铁素体和珠光体，冷却速度影响着铁素体和珠光体的比率和大小，进而影响焊缝的强度、硬度和塑性韧性，当冷却速度很大时，有可能产生淬硬组织马氏体，冷裂纹的形成与淬硬组织有关。

3、焊缝的组成及热影响区组织焊接接头由焊缝和热影响区两部分组成。

常见的焊接缺陷（1）常见的焊接缺陷（1） 未焊透：母体金属接头处中间（X 坡口）或根部（V 、U 坡口）的钝边未完全 熔合在-•起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的 缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2） 未熔合：固体金属与填充金属Z 间（焊道与母材Z 间），或者填充金属Z 间（多道焊时的焊道Z 间或焊层Z 间）局部未完全熔化结合，或考在点焊（电阻焊） 时母材与母材z 间未完全熔合在一起，有时也常伴有夹渣存在。

（3） 气孔：在熔化焊接过程中，焊缝金属内的气体（冷裂纹、热影响区裂纹）或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或农而形成的空 穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电 弧焊中，由于冶金过程进行•时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸 收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太人也会在 高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其 应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从 而导致焊缝的强度降低。

根部未焊透中间未焊透纵向裂纹〔熱裂纹）横向裂纹单个气孔 锻状气孔某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用餌极氮弧焊打底+手工电弧焊或者钩极氮弧焊吋，钩极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹鸽）。

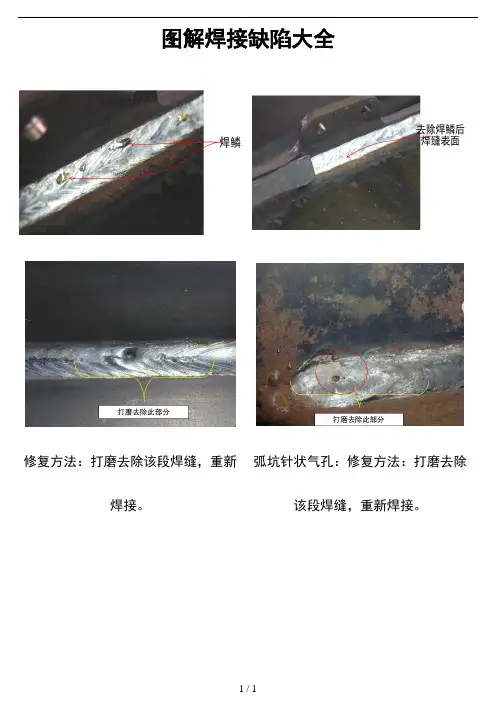

图解焊接缺陷大全修复方法：打磨去除该段焊缝，重新焊接。

弧坑针状气孔：修复方法：打磨去除该段焊缝，重新焊接。

气孔（砂眼）：修复方法：打磨去除所有影响焊缝，重新焊接。

缩孔：修复方法：打磨去除所有影响焊缝，重新焊接。

端部裂纹/焊缝裂纹：修复方法：打磨去除所有影响焊缝，重新焊接。

不良焊缝外观：修复方法：重新焊接。

焊瘤及飞边：修复方法：打磨，重新焊接。

咬边：修复方法：重新焊接。

焊缝不均匀：修复方法：重新焊接。

不良外观：修复方法：重新焊接。

不良外观：修复方法：重新焊接。

各种焊缝缺陷及其在透照图像上的表现weld01(High Low、高低)welld02(Incomplete Root Fusion、根部未熔合)welld03(Insuffucient Reinforcement、增强高)welld04(Excess Root Penetration、根部焊瘤)welld05(External Undercut、外部咬肉) welld06(Internal Undercut、内部咬肉)welld07(Root Concavity 、根部凹陷)welld08(Burn Through 、烧穿)welld09(Isolated Slag Inclusion、单个的夹渣) welld10(Wagon Track Slag Line、线状夹渣)welld11(Interrun Fusion、内部未熔合) welld12(Lack of Sidewall Fusion、内侧未熔合)welld13(Porosity 、气孔)welld14(Cluster Porosity 、链状气孔)welld15(Hollow Bead 、夹珠)welld16(Transverse Crack 、横向裂纹)welld17(Centerline Crack 、中心线裂纹)welld18(Root Crack 、根部裂纹)气孔：CO2气体保护焊(1)母材不洁. (2)焊丝有锈或焊药潮湿. (3)点焊不良,焊丝选择不当. (4)干伸长度太长,CO2气体保护不周密.(5)风速较大,无挡风装置.(6)焊接速度太快,冷却快速. (7)火花飞溅粘在喷嘴,造成气体乱流. (8)气体纯度不良,含杂物多(特别含水分).(1)焊接前注意清洁被焊部位. (2)选用适当的焊丝并注意保持干燥. (3)点焊焊道不得有缺陷,同时要清洁干净,且使用焊丝尺寸要适当. (4)减小干伸长度,调整适当气体流量. (5)加装挡风设备. (6)降低速度使内部气体逸出. (7)注意清除喷嘴处焊渣,并涂以飞溅附着防止剂,以延长喷嘴寿命. (8)CO2纯度为99.98%以上,水分为0.005%以下.埋弧焊接(1)焊缝有锈、氧化膜、油脂等有机物的杂质. (2)焊剂潮湿. (3)焊剂受污染. (4)焊接速度过快. (5)焊剂高度不足.(6)焊剂高度过大,使气体不易逸出(特别在焊剂粒度细的情形). (7)焊丝生锈或沾有油污. (8)极性不适当(特别在对接时受污染会产生气孔).(1)焊缝需研磨或以火焰烧除,再以钢丝刷清除. (2)约需300℃干燥 (3)注意焊剂的储存及焊接部位附近地区的清洁,以免杂物混入. (4)降低焊接速度. (5)焊剂出口橡皮管口要调整高些. (6)焊剂出口橡皮管要调整低些,在自动焊接情形适当高度30-40mm.(7)换用清洁焊丝. (8)将直流正接(DC-)改为直流反接(DC+).设备不良 (1)减压表冷却,气体无法流出.(2)喷嘴被火花飞溅物堵塞.(3)焊丝有油、锈.(1)气体调节器无附电热器时,要加装电热器,同时检查表之流量.(2)经常清除喷嘴飞溅物.并且涂以飞溅附着防止剂.(3)焊丝贮存或安装焊丝时不可触及油类. 自保护药芯焊丝 (1)电压过高. (2)焊丝突出长度过短.(3)钢板表面有锈蚀、油漆、水分.(4)焊枪拖曳角倾斜太多. (5)移行速度太快,尤其横焊.(1)降低电压. (2)依各种焊丝说明使用. (3)焊前清除干净. (4)减少拖曳角至约0-20°. (5)调整适当.咬边：夹渣：手工电弧焊(1)前层焊渣未完全清除. (2)焊接电流太低.(3)焊接速度太慢.(4)焊条摆动过宽. (5)焊缝组合及设计不良. (1)彻底清除前层焊渣. (2)采用较高电流. (3)提高焊接速度. (4)减少焊条摆动宽度.(5)改正适当坡口角度及间隙.CO2气体 电弧焊 (1)母材倾斜(下坡)使焊渣超前. (2)前一道焊接后,焊渣未清洁干净. (3)电流过小,速度慢,焊着量多. (4)用前进法焊接,开槽内焊渣超前甚多. (1)尽可能将焊件放置水平位置. (2)注意每道焊道之清洁. (3)增加电流和焊速,使焊渣容易浮起. (4)提高焊接速度埋弧焊接(1)焊接方向朝母材倾斜方向,因此焊渣流动超前. (2)多层焊接时,开槽面受焊丝溶入,焊丝过于靠近开槽的侧边. (3)在焊接起点有导板处易产生夹渣.(4)电流过小,第二层间有焊渣留存,在焊接薄板时容易产生裂纹. (5)焊接速度过低,使焊渣超前. (6)最后完成层电弧电压过高,使得游离焊渣在焊道端头产生搅卷. (1)焊接改向相反方向焊接,或将母材尽可能改成水平方向焊接. (2)开槽侧面和焊丝之间距离,最少要大于焊丝直径以上. (3)导板厚度及开槽形状,需与母材相同. (4)提高焊接电流,使残留焊渣容易熔化. (5)增加焊接电流及焊接速度. (6)减小电压或提高焊速,必要时盖面层由单道焊改为多道焊接.自保护 药芯焊丝 (1)电弧电压过低. (2)焊丝摆弧不当. (3)焊丝伸出过长.(4)电流过低,焊接速度过慢. (5)第一道焊渣,未充分清除.(6)第一道结合不良. (7)坡口太狭窄. (8)焊缝向下倾斜.(1)调整适当. (2)加多练习. (3)依各种焊丝使用说明. (4)调整焊接参数. (5)完全清除 (6)使用适当电压,注意摆弧. (7)改正适当坡口角度及间隙. (8)放平,或移行速度加快.未焊透：裂纹手工电弧焊(1)焊件含有过高的碳、锰等合金元素. (2)焊条品质不良或潮湿. (3)焊缝拘束应力过大. (4)母条材质含硫过高不适于焊接.(5)施工准备不足. (6)母材厚度较大,冷却过速. (7)电流太强. (8)首道焊道不足抵抗收缩应力. (1)使用低氢系焊条. (2)使用适宜焊条,并注意干燥. (3)改良结构设计,注意焊接顺序,焊接后进行热处理. (4)避免使用不良钢材. (5)焊接时需考虑预热或后热. (6)预热母材,焊后缓冷. (7)使用适当电流. (8)首道焊接之焊着金属须充分抵抗收缩应力.CO2气体保护焊(1)开槽角度过小,在大电流焊接时,产生梨形和焊道裂纹. (2)母材含碳量和其它合金量过高(焊道及热影区). (3)多层焊接时,第一层焊道过小.(4)焊接顺序不当,产生拘束力过强. (5)焊丝潮湿,氢气侵入焊道. (6)套板密接不良,形成高低不平,致应力集中. (7)因第一层焊接量过多,冷却缓慢(不锈钢,铝合金等). (1)注意适当开槽角度与电流的配合,必要时要加大开槽角度. (2)采用含碳量低的焊条. (3)第一道焊着金属须充分能抵抗收缩应力. (4)改良结构设计,注意焊接顺序,焊后进行热处理.(5)注意焊丝保存. (6)注意焊件组合之精度. (7)注意正确的电流及焊接速度.埋弧焊接(1)对焊缝母材所用的焊丝和焊剂之配合不适当(母材含碳量过大,焊丝金属含锰量太少). (2)焊道急速冷却,使热影响区发生硬化. (3)焊丝含碳、硫量过大.(4)在多层焊接之第一层所生焊道力,不足抵抗收缩应力. (5)在角焊时过深的渗透或偏析. (6)焊接施工顺序不正确,母材拘束力大. (7)焊道形状不适当,焊道宽度与焊道深度比例过大或过小.(1)使用含锰量较高的焊丝,在母材含碳量多时,要有预热之措施. (2)焊接电流及电压需增加,焊接速度降低,母材需加热措施. (3)更换焊丝. (4)第一层焊道之焊着金属须充分抵抗收缩应力. (5)将焊接电流及焊接速度减低,改变极性. (6)注意规定的施工方法,并予焊接操作施工指导. (7)焊道宽度与深度的比例约为1：1：25,电流降低,电压加大.变形：其他缺陷：焊道外观形状不良(Bad Appearance) (1)焊条不良.(2)操作方法不适.(3)焊接电流过高,焊条直径过粗.(4)焊件过热.(5)焊道内,熔填方法不良.(6)导电嘴磨耗.(7)焊丝伸出长度不变.(1)选用适当大小良好的干燥焊条.(2)采用均匀适当之速度及焊接顺序.(3)选用适当电流及适当直径的焊接.(4)降低电流.(5)多加练习.(6)更换导电嘴.(7)保持定长、熟练.凹痕(Pit) (1)使用焊条不当.(2)焊条潮湿.(3)母材冷却过速.(4)焊条不洁及焊件的偏析.(5)焊件含碳、锰成分过高.(1)使用适当焊条,如无法消除时用低氢型焊条.(2)使用干燥过的焊条.(3)减低焊接速度,避免急冷,最好施以预热或后热.(4)使用良好低氢型焊条.(5)使用盐基度较高焊条.偏弧(Arc Blow) (1)在直流电焊时,焊件所生磁场不均,使电弧偏向.(2)接地线位置不佳.(3)焊枪拖曳角太大.(4)焊丝伸出长度太短.(5)电压太高,电弧太长.(6)电流太大.(7)焊接速度太快.(1)·电弧偏向一方置一地线.· 正对偏向一方焊接.·采用短电弧.·改正磁场使趋均一.·改用交流电焊(2)调整接地线位置.(3)减小焊枪拖曳角.(4)增长焊丝伸出长度.(5)降低电压及电弧.(6)调整使用适当电流.(7)焊接速度变慢.烧穿(1)在有开槽焊接时,电流过大.(2)因开槽不良焊缝间隙太大.(1)降低电流.(2)减少焊缝间隙.焊道不均匀(1)导电嘴磨损,焊丝输出产生摇摆.(2)焊枪操作不熟练.(1)将焊接导电嘴换新使用.(2)多加操作练习.焊泪(1)电流过大,焊接速度太慢.(2)电弧太短,焊道高.(3)焊丝对准位置不适当.(角焊时)(1)选用正确电流及焊接速度.(2)提高电弧长度.(3)焊丝不可离交点太远.火花飞溅过多(1)焊条不良.(2)电弧太长.(3)电流太高或太低.(4)电弧电压太高或太低.(5)焊丝突出过长.(6)焊枪倾斜过度,拖曳角太大.(7)焊丝过度吸湿.(8)焊机情况不良.(1)采用干燥合适之焊条.(2)使用较短之电弧.(3)使用适当之电流.(4)调整适当.(5)依各种焊丝使用说明.(6)尽可能保持垂直,避免过度倾斜.(7)注意仓库保管条件.(8)修理,平日注意保养.焊道成蛇行状(1)焊丝伸出过长.(2)焊丝扭曲.(3)直线操作不良.(1)采用适当的长度,例如实心焊丝在大电流时伸出长20-25mm.在自保护焊接时伸出长度约为40-50mm.(2)更换新焊丝或将扭曲予以校正.(3)在直线操作时,焊枪要保持垂直.电弧不稳定(1)焊枪前端之导电嘴比焊丝心径大太多.(2)导电嘴发生磨损.(3)焊丝发生卷曲.(4)焊丝输送机回转不顺.(5)焊丝输送轮子沟槽磨损.(6)加压轮子压紧不良.(7)导管接头阻力太大.(1)焊丝心径必须与导电嘴配合.(2)更换导电嘴.(3)将焊丝卷曲拉直.(4)将输送机轴加油,使回转润滑.(5)更换输送轮.(6)压力要适当,太松送线不良,太紧焊丝损坏.(7)导管弯曲过大,调整减少弯曲量.喷嘴与母材间发生电弧(1)喷嘴,导管或导电嘴间发生短路.(1)火花飞溅物粘及喷嘴过多须除去,或是使用焊枪有绝缘保护之陶瓷管.。

批准审核编制版本号生效日期页码：1/3批准审核编制版本号生效日期焊接焊缝标准制定典型焊接焊缝不良图片及说明要求达成的效果说明检查岗位检查内容板翅岗位焊接检查焊接焊缝标准制定检查岗位板翅岗位检查内容焊接检查要求产品在制成过程中无焊弧烧伤要求焊缝美观，焊纹整齐:如产品在焊接过程中不适当的操作形成的弧坑产品在焊接过程中出现泄漏,经过补焊形成的焊疤产品在焊接中造成的电弧烧伤及焊溜要求焊缝美观，无焊溜及电弧烧伤现象出现夹渣与气孔要求焊缝美观，无夹渣气孔:如图产品在焊接中焊缝出现夹渣与气孔页码：2/3批准审核编制版本号生效日期焊接焊缝标准制定检查岗位板翅岗位典型焊接焊缝不良图片及说明氩弧焊焊接事项检查内容焊接检查要求达成的效果说明产品在焊接中出现的咬边现象要求焊缝均匀，无焊接咬边现象.如图产品在焊接中出现焊纹不均匀现象要求焊缝均匀.如图产品在焊接中出现翅片烧损现象要求焊缝均匀.美观.焊透无气孔产品在焊接过程中出现未焊透,未熔合现象.焊前准备1.根据焊接位置,焊2.去除焊接位置两3.根据图纸.工艺要4.检查所用设备是焊接注意事项1.焊接前,在废钢板2.在引弧板或焊接3.防止地线,电缆4.防止焊接过程中5.受压元件角焊缝6.接弧处应保证焊7.焊后自检.焊缝表焊接缺陷:焊接缺陷可分为电弧烧伤.表面气孔,和气孔等.焊接缺陷焊接焊缝检验标准要求焊缝表面过度,不能有锐角返修:表面的焊页码：3/3。

常见的焊接缺陷（1）常见的焊接缺陷（1） 未焊透：母体金属接头处中间（X 坡口）或根部（V 、U 坡口）的钝边未完全 熔合在一起而留下的局部未熔合。

未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。

（2） 未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。

（3） 气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸岀而残留在焊缝金属内部或表面形成的空 穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电 弧焊中，由于冶金过程进行时间很短， 熔池金属很快凝固， 冶金过程中产生的气体、 液态金属吸 收的气体，或者焊条的焊剂受潮而在高温下分解产生气体， 甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。

尽管气孔较之其它的缺陷其应力集中趋势没有那么大， 但是它破坏了焊缝金属的致密性， 减少了焊缝金属的有效截面积，从""'横向裂纹 夹淹 （冷裂纹、热影响区裂纹） 纵向裂纹〔热裂纹）根部未焊透 中间未焊透 坡面未焙合 链狀气孔S 间未焙合夹渣而导致焊缝的强度降低。

某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4 ）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。

视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。

另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。

焊接缺陷产生原因及防止措施一、焊接缺陷定义焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。

这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

其中危害最大的是焊接裂纹和气孔。

二、焊接缺陷的分类焊接生产中产生焊接缺陷的种类是多种多样的，按其在焊接接头中所处的位置和表现形式的不同，可以把焊接缺陷大致分为两类：一类是外部缺陷；另一类是内部缺陷。

焊接缺陷的详细分类如图1所示。

图1 焊接缺陷分类图焊接缺陷示意图如图2所示：（a）裂纹（b）焊瘤（c）焊穿（d）弧坑（e）气孔（f）夹渣（g ）咬边 （h ）未融合 （i ）未焊透图2 焊接缺陷示意图三、影响焊接缺陷的因素1. 材料因素所谓材料因素是指被焊的母材和所使用的焊接材料，如焊丝、焊条、焊剂及保护气体等。

这些材料在焊接时都直接参与熔池或熔合区的物理化学反应，其中，母材本身的材质对热影响区的性能起着决定性的作用，当然，所采用的焊接材料对焊缝金属的成分和性能也是关键因素。

如果焊材与母材匹配不当，不仅可能引起焊接区内的裂纹、气孔等各种缺陷，也可能引起脆化、软化等性能变化。

所以，为了保证得到良好的焊接接头，必须对材料因素予以重视。

2.工艺因素同一种母材，在采用不同的焊接方法和工艺措施的条件下，其焊接质量会表现出很大的差别。

焊接方法对焊接质量的影响主要在两个方面：首先是焊接热源的特点，其可以直接改变焊接热循环的各项参数，如线能量、高温停留时间、冷却速度等；其次是对熔池和接头附近区域的保护方式，如渣保护、气保护等。

焊接热过程和冶金过程必然对接头的质量和性能会有决定性的影响。

3.结构因素焊接接头的结构设计影响其受力状态，其既可能影响焊接时是否发生缺陷，又可能影响焊后接头的力学性能。

设计焊接结构时，应尽量使接头处于拘束度较小、能自由伸缩的状态，这样有利于防止焊接裂纹的产生。

4.使用条件焊接结构必须符合使用条件的要求，如载荷的性质、工作温度的高低、工作介质有无腐蚀性等，其必然会影响到接头的使用性能。
