常见焊缝外观缺陷图示

常见的焊接缺陷及处理办法一、外部缺陷一）、焊缝成型差1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。

2、原因分析焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。

3、防治措施⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。

⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。

⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。

⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。

4、治理措施⑴加强焊后自检和专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进行打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。

二）、焊缝余高不合格1、现象管道焊口和板对接焊缝余高大于 3 ㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。

2、原因分析焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。

3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢；⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条（枪）角度。

4、治理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进行必要的打磨和补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。

三）、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于 3 ㎜。

2、原因分析焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。

焊接缺陷分类：①从宏观上看，可分为裂纹、未熔合、未焊透、夹渣、气孔、及形状缺陷，又称焊缝金属表面缺陷或叫接头的几何尺寸缺陷，如咬边，焊瘤等。

在底片上还常见如机械损伤（磨痕），飞溅、腐蚀麻点等其他非焊接缺陷。

②从微观上看，可分为晶体空间和间隙原子的点缺陷，位错性的线缺陷，以及晶界的面缺陷。

微观缺陷是发展为宏观缺陷的隐患因素。

宏观六类缺陷的形态及产生机理①气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来所形成的空穴。

气孔可分为条虫状气孔、针孔、柱孔，按分布可分为密集气孔，链孔等。

气孔的生成有工艺因素，也有冶金因素。

工艺因素主要是焊接规范、电流种类、电弧长短和操作技巧。

冶金因素，是由于在凝固界面上排出的氮、氢、氧、一氧化碳和水蒸汽等所造成的。

②夹渣：焊后残留在焊缝中的溶渣，有点状和条状之分。

产生原因是熔池中熔化金属的凝固速度大于熔渣的流动速度，当熔化金属凝固时，熔渣未能及时浮出熔池而形成。

它主要存于焊道之间和焊道与母材之间。

③未熔合：熔焊时，焊道与母材之间或焊道与焊道之间未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分，称之。

未熔合可分为坡口未熔合、焊道之间未熔合（包括层间未熔合）、焊缝根部未熔合。

按其间成分不同，可分为白色未熔合（纯气隙、不含夹渣）、黑色未熔合（含夹渣的）。

产生机理：a.电流太小或焊速过快（线能量不够）；b.电流太大，使焊条大半根发红而熔化太快，母材还未到熔化温度便覆盖上去。

C.坡口有油污、锈蚀；d.焊件散热速度太快，或起焊处温度低；e.操作不当或磁偏吹，焊条偏弧等。

④未焊透：焊接时接头根部未完全熔透的现象，也就是焊件的间隙或钝边未被熔化而留下的间隙，或是母材金属之间没有熔化，焊缝熔敷金属没有进入接头的根部造成的缺陷。

产生原因：焊接电流太小，速度过快。

坡口角度太小，根部钝边尺寸太大，间隙太小。

焊接时焊条摆动角度不当，电弧太长或偏吹（偏弧）⑤裂纹（焊接裂纹）：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生缝隙，称为焊接裂纹。

焊缝缺陷图示1焊鳞
2-气孔
修复方法:打磨去除该段焊缝，重新焊接。

3
-
弧坑针状气孔
打磨去除此部分
修复方法:打磨去除该段焊缝，重新焊接。

4-气孔（砂眼）
修复方法:打磨去除所有影响焊缝，重新焊接。

5-
缩孔
打磨去除此部分
修复方法:打磨去除所有影响焊缝，重新焊接。

6-端部裂纹/焊缝裂纹
修复方法:打磨去除所有影响焊缝，重新焊接。

7-不良焊缝外观
修复方法:重新焊接。

8
- 焊瘤及飞边重新焊接部分
修复方法:打磨，重新焊接。

9-咬边
修复方法:重新焊接。

10-咬边
修复方法:重新焊接。

11-焊缝不均匀
修复方法:重新焊接。

12‘-不良外观
修复方法:重新焊接。

13‘-不良外观
修复方法:重新焊接。

14‘-不良外观
焊鳞
去除焊鳞后焊缝表面。

焊接缺陷产生原因及防止措施一、焊接缺陷定义焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。

这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

其中危害最大的是焊接裂纹和气孔。

二、焊接缺陷的分类焊接生产中产生焊接缺陷的种类是多种多样的，按其在焊接接头中所处的位置和表现形式的不同，可以把焊接缺陷大致分为两类：一类是外部缺陷；另一类是内部缺陷。

焊接缺陷的详细分类如图1所示。

图1 焊接缺陷分类图焊接缺陷示意图如图2所示：（a）裂纹（b）焊瘤（c）焊穿（d）弧坑（e）气孔（f）夹渣（g ）咬边 （h ）未融合 （i ）未焊透图2 焊接缺陷示意图三、影响焊接缺陷的因素1. 材料因素所谓材料因素是指被焊的母材和所使用的焊接材料，如焊丝、焊条、焊剂及保护气体等。

这些材料在焊接时都直接参与熔池或熔合区的物理化学反应，其中，母材本身的材质对热影响区的性能起着决定性的作用，当然，所采用的焊接材料对焊缝金属的成分和性能也是关键因素。

如果焊材与母材匹配不当，不仅可能引起焊接区内的裂纹、气孔等各种缺陷，也可能引起脆化、软化等性能变化。

所以，为了保证得到良好的焊接接头，必须对材料因素予以重视。

2.工艺因素同一种母材，在采用不同的焊接方法和工艺措施的条件下，其焊接质量会表现出很大的差别。

焊接方法对焊接质量的影响主要在两个方面：首先是焊接热源的特点，其可以直接改变焊接热循环的各项参数，如线能量、高温停留时间、冷却速度等；其次是对熔池和接头附近区域的保护方式，如渣保护、气保护等。

焊接热过程和冶金过程必然对接头的质量和性能会有决定性的影响。

3.结构因素焊接接头的结构设计影响其受力状态，其既可能影响焊接时是否发生缺陷，又可能影响焊后接头的力学性能。

设计焊接结构时，应尽量使接头处于拘束度较小、能自由伸缩的状态，这样有利于防止焊接裂纹的产生。

4.使用条件焊接结构必须符合使用条件的要求，如载荷的性质、工作温度的高低、工作介质有无腐蚀性等，其必然会影响到接头的使用性能。

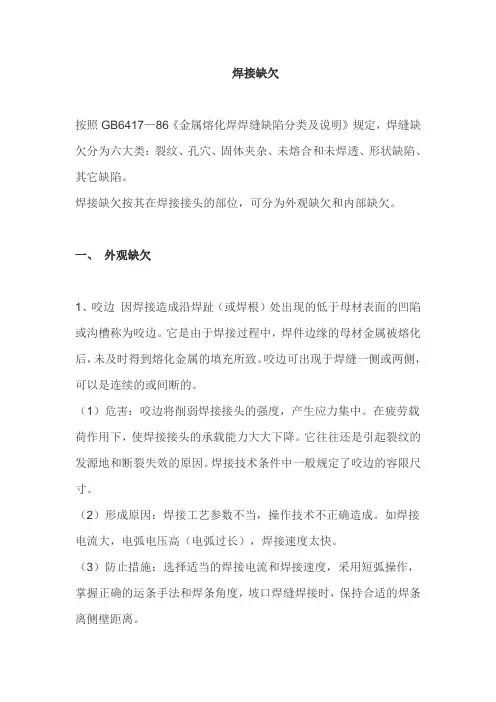

焊接缺欠按照GB6417—86《金属熔化焊焊缝缺陷分类及说明》规定，焊缝缺欠分为六大类：裂纹、孔穴、固体夹杂、未熔合和未焊透、形状缺陷、其它缺陷。

焊接缺欠按其在焊接接头的部位，可分为外观缺欠和内部缺欠。

一、外观缺欠1、咬边因焊接造成沿焊趾（或焊根）处出现的低于母材表面的凹陷或沟槽称为咬边。

它是由于焊接过程中，焊件边缘的母材金属被熔化后，未及时得到熔化金属的填充所致。

咬边可出现于焊缝一侧或两侧，可以是连续的或间断的。

（1）危害：咬边将削弱焊接接头的强度，产生应力集中。

在疲劳载荷作用下，使焊接接头的承载能力大大下降。

它往往还是引起裂纹的发源地和断裂失效的原因。

焊接技术条件中一般规定了咬边的容限尺寸。

（2）形成原因：焊接工艺参数不当，操作技术不正确造成。

如焊接电流大，电弧电压高（电弧过长），焊接速度太快。

（3）防止措施：选择适当的焊接电流和焊接速度，采用短弧操作，掌握正确的运条手法和焊条角度，坡口焊缝焊接时，保持合适的焊条离侧壁距离。

2、焊瘤焊接过程中，在焊缝根部背面或焊缝表面，出现熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤称为焊瘤。

焊瘤一般是单个的，有时也能形成长条状，在立焊、横焊、仰焊时多出现。

（1）危害：影响焊缝外观，使焊缝几何尺寸不连续，形成应力集中的缺口。

管道内部的焊瘤将影响管内介质的有效流通。

（2）形成原因：操作不当或焊接规范选择不当。

如焊接电流过小，而立焊、横焊、仰焊时电流过大，焊接速度太慢，电弧过长，运条摆动不正确。

（3）防止措施：调整合适的焊接电流和焊接速度，采用短弧操作，掌握正确的运条手法。

3、凹坑焊后在焊缝表面或背面形成低于母材表面的局部低洼缺陷。

未焊满由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。

（1）危害：将会减小焊缝的有效工作截面，降低焊缝的承载能力。

（2）形成原因：焊接电流过大，焊缝间隙太大，填充金属量不足。

（3）防止措施：正确选择焊接电流和焊接速度，控制焊缝装配间隙均匀，适当加快填充金属的添加量。

常见的焊接缺陷焊接接头的不完整性称为焊接缺欠，主要有焊接裂纹、孔穴，固体加杂，未熔合，未焊透、形状缺陷等。

这些缺欠减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

其中危害最大的是焊接裂纹和未熔合。

中文名焊接缺陷外文名WELDING DEFECT 解释焊接接头的不完整分类焊接裂纹、未焊透危害焊接裂纹和未熔合目录1 焊前准备2 低温焊接3 缺陷分类4 缺陷预防▪形状缺欠▪尺寸缺欠▪咬边▪弧坑▪烧穿▪焊瘤▪气孔▪夹渣▪未焊透▪未熔合▪焊接裂纹5 焊缝等级焊前准备编辑构件边缘必须按规定进行准备，干净，无毛刺，无气割熔渣，无油脂或油漆，除了车间保护底漆。

接头必须干燥。

几种常见焊接缺憾点焊不应该太深，点焊位置应使其在施焊时能够重新溶合。

焊前，检验员必须确保所有焊点处于良好状态，焊前必须清除坏点焊和炸裂的点焊。

低温焊接编辑无论使用哪种焊接方式，在低温气候下焊接（低于+5℃），必须采取如下的防护措施，以避免低温焊接接头造成的不良效果（易脆、变硬而易裂，容易在焊接接头上产生诸如由于快速冷却和焊缝凝固造成的小眼和熔渣等缺欠）：a) 在不受坏天气（如风、潮湿和气流等）干扰的区域施焊;b) 干燥焊接接头以避免潮湿引起材料收缩；c) 焊接接头预热，以减缓焊后焊缝的冷却速度；d) 焊后对焊缝加盖防止焊缝的骤冷。

e) 焊接的最低温度为-10℃，采取所指的防护措施。

f) 需要时预热温度至少为50℃火焰进行缓慢、均匀的预热。

缺陷分类编辑1、外观缺陷：外观缺陷(表面缺陷)是指不用借助于仪器,从工件表面可以发现的缺陷。

常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。

单面焊的根部未焊透等。

A、咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。

产生咬边的主要原因是电弧热量太高,即电流太大,运条速度太小所造成的。

前言船舶制造业自20世纪初开始研究焊接应用技术，并于1920年以英国船厂首次采用焊接技术建造远洋船为标志，焊接技术逐渐在船厂得到推广应用，并迅速取代铆接技术。

由于焊接过程中各种参数的影响，焊缝中有时候不可避免地会出现裂纹、气孔、央渣、未熔合和未焊透等缺陷。

为了保证焊接构件的产品质量，必须对其中的焊缝进行有效的检测和评价，尤其是在船舶压力管道、分段大接缝、外板及水密与强力接点等部位进行质量检测是十分必要的。

众所周知，船舶结构件发生焊接裂纹对结构强度和航行安全危害极大，特别是一些隐性裂纹不易发现，一旦船舶出厂，这些隐性裂纹后患无穷。

因此，船舶在建造焊接过程中产生的裂纹一经发现，就必须立即查明原因并采取果断的措施彻底根除。

焊接质量的检验方法，一般分无损检验和破坏检验两大类，采用何种方法，主要根据产品的技术要求和有关规范的规定。

无损探伤分渗透检验、磁粉探伤、超声波探伤和射线照相探伤。

破坏检验方法是用机械方法在焊接接头(或焊缝)上截取一部分金属，加工成规定的形状和尺寸，然后在专门的设备和仪器上进行破坏试验。

依据试验结果，可以了解焊接接头性能及内部缺陷情况，判断焊接工艺正确与否。

经检验，船体结构焊缝超过质量允许限值时，应首先查明产生缺陷的原因，确定缺陷在工件上的部位。

在确认允许修补时，再按规定对焊缝进行修补。

一、船舶焊接缺陷及无损探伤技术简介1、船舶焊接中的常见缺陷分析船舶焊接是保证船舶密性和强度的关键，是保证船舶质量的关键，是保证船舶安全航行和作业的重要条件。

如果焊接存在着缺陷，就有可能造成结构断裂、渗漏，甚至引起船舶沉没。

因此，在船舶建造中焊接质量是重点验收工作之一，规范也明确规定，焊缝必须进行外观检查，外板对接焊缝必须进行内部检查。

船体焊缝内部检查，可采用射线探伤与超声探伤等办法。

射线探伤能直接判断船体焊缝中存在的缺陷的种类、大小、部位及分布情况，直观可靠，重复性好，容易保存，当前船厂普遍采用X射线探伤来进行船体焊缝的内部质量检查。
