σαα = 2 σαβ COS ； COS ＝σα α ／2 σαβ
2
2
若 2 σαβ= σαα ,θ = 0 o,易形成液态薄膜；
2 σαβ ≠ σαα ,θ ≠ 0 o,不易形成液态薄膜；
增大低熔共晶物的表面张力，有利于
2
避免结晶裂纹。
3)一次结晶的组织
晶粒粗大，柱状晶的方向越明显，越易
COSθ =
σ sg σ sl σ gl
上浮速度
VC =
2(ρL ρG)gr2 9η
精品课件
11
3.焊接材料对气孔的影响
（1）熔渣氧化性的影响
氧化性强,易出现 CO 气孔；还原性增大，易出现 H2 气孔；
（2）焊条药皮和焊剂的影响
碱性焊条含有 CaF2 ,焊剂中有一定量的氟石和多量 SiO2 共存时，
形成液态薄膜，导致结晶裂纹。
4)合金元素的种类
促进结晶裂纹的有：硫、磷、碳和镍等；
抑制结晶裂纹的有：锰、硅、钛、锆和稀土等。
(2)应力因素.
液态薄膜和应力是引起结晶裂纹的根本条件!
精品课件
22
3.结晶裂纹的防止措施
(1)冶金措施
1)严格控制焊材中的硫、磷和碳的含量；
2)改善焊缝的一次结晶组织,细化晶粒(
(3)异种金属。
精品课件
7
2.夹杂的危害
1)影响接头力学性能 大于临界尺寸的夹杂物使接头力学性能 下降;
2)以硅酸盐形式存在的氧化物数量的增加,总含氧量增加,使焊 缝的强度、塑性、韧性明显下降；
3)氮化物使焊缝的硬度增高，塑性、韧性急剧下降； 4)FeS是形成热裂纹及层状撕裂的重要原因之一。

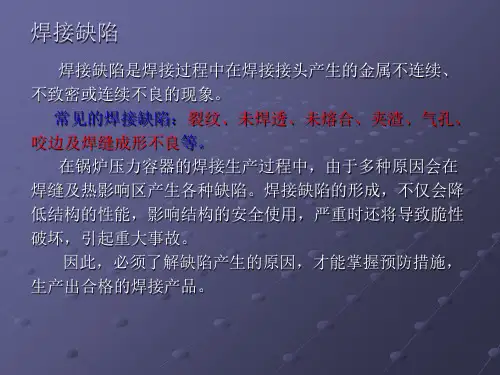

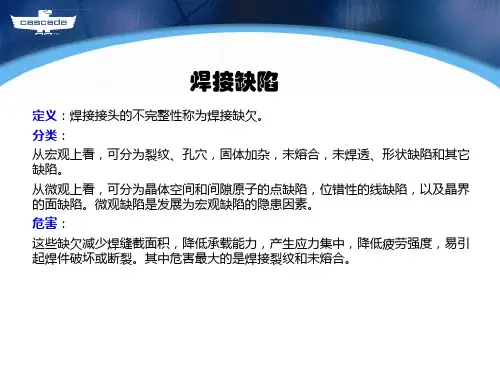

焊接缺陷与 检验
精品课件
1
