光纤光栅传感技术在结构健康监测中的应用

光纤传感器及其在结构健康监测中的应用随着社会的发展与进步，人们对建筑物、桥梁、油气管道等大型工程的安全性要求越来越高。

因为在工程使用过程中，由于自然因素、环境因素以及使用不当等原因，这些工程都会存在着一定程度的损伤，如果不能及时发现和修复，就会对人们的安全造成威胁。

而结构健康监测作为一种先进的技术手段，对于工程损伤的及时发现和预防至关重要。

光纤传感器作为结构健康监测中的一种重要手段，已经逐渐得到了广泛应用。

一方面，光纤传感器具有小巧、高灵敏、高分辨率等优点，能够实时监测工程在使用过程中的各种情况；另一方面，光纤传感器能够在高温、高压、弱电环境下使用，对于监测热、电、力等参数有着非常重要的作用。

本文将介绍光纤传感器及其在结构健康监测中的应用。

一、光纤传感器的基本构造光纤传感器是一种利用光纤作为传感器的测量系统，它能够把光纤传输过程中发生的物理量变换成光纤中的光强变化。

光纤传感器主要由两部分组成，即感受器和信号处理器。

感受器负责感受外部环境的变化，信号处理器则对感受器的信息进行处理和分析。

目前，光纤传感器的常见类型主要包括菲涅尔光纤传感器、布里渊光纤传感器、拉曼光纤传感器等。

这些光纤传感器主要根据其工作原理的不同来进行分类，而在结构健康监测中，常用的则是菲涅尔光纤传感器和布里渊光纤传感器。

二、光纤传感器在结构健康监测中的应用光纤传感器在结构健康监测中的应用可以分为静态监测和动态监测两种方式。

静态监测主要是利用光纤传感器对结构物内部应力、应变等参数进行实时监测，以了解结构的受力情况，并及时发现工程中的裂缝、变形等问题。

在静态监测中，最常用的是布里渊光纤传感器和菲涅尔光纤传感器。

布里渊光纤传感器是通过测量光学纤维中的布里渊散射来实现应力和应变的监测，可以实时监测长距离内的应力分布和变化。

而菲涅尔光纤传感器则是利用菲涅尔反射原理，通过测量光信号的反射强度来监测结构内部的应力和变形，具有实时性高、解析度高等特点。

光纤传感技术在结构健康监测中的应用技巧随着工业化和城市化的不断发展，结构健康监测已成为保障人们安全的重要手段。

而在结构健康监测领域中，光纤传感技术已经得到广泛应用并取得了显著的成果。

本文将介绍光纤传感技术在结构健康监测中的应用技巧。

一、光纤传感技术的原理光纤传感技术是利用光纤作为传感元件，通过光的传输和传感过程来实现对结构健康状态的监测。

它利用光纤中的光信号与环境参数变化之间的相互作用，通过探测光信号的变化来获得结构物的工作状态和健康程度。

二、光纤传感技术在结构健康监测中的应用1. 光纤光栅传感技术光纤光栅传感技术是一种基于光纤中的光栅结构进行变形和应变监测的方法。

通过在光纤中制造光栅的微弱形变，可以实时监测结构物受力情况，从而判断其健康状态。

该技术具有灵敏度高、分辨率高、抗电磁干扰能力强等优点，已在桥梁、风力发电机塔筒等结构物的健康监测中得到广泛应用。

2. 光纤干涉传感技术光纤干涉传感技术是利用光纤中光的干涉现象进行结构健康监测的方法。

该技术主要包括光纤布拉格光栅传感和光纤干涉仪传感。

通过测量光纤中光信号的相位变化，可以实时监测结构物的形变和位移信息，进而判断结构的健康状况。

光纤干涉传感技术具有精度高、测量范围大、适应环境条件能力强等优点，已广泛应用于建筑物、桥梁、管道等结构物的健康监测中。

3. 光纤拉曼传感技术光纤拉曼传感技术是一种利用光纤中光的拉曼散射现象进行结构健康监测的方法。

通过测量光纤中拉曼光的频移，可以获得结构物的应变信息。

该技术具有非接触式测量、高精度、快速响应等优点，在航空航天、电力设备等领域得到了广泛应用。

三、1. 合理选择光纤传感技术和传感元件。

在选择光纤传感技术和传感元件时，需要根据具体应用场景和监测需求进行综合评估。

不同的光纤传感技术在灵敏度、分辨率、抗干扰能力等方面存在差异，适应不同的结构健康监测需求。

2. 确保光纤传感系统的稳定性和可靠性。

光纤传感系统的稳定性和可靠性对于结构健康监测至关重要。

《光纤光栅传感技术在结构健康监测中的应用》篇一一、引言随着科技的不断发展，光纤光栅传感技术因其独特的优势，在众多领域中发挥着重要作用。

尤其在结构健康监测方面，光纤光栅传感技术的应用已经成为研究的重要方向。

本文将深入探讨光纤光栅传感技术的原理及其在结构健康监测中的具体应用。

二、光纤光栅传感技术概述光纤光栅传感技术是利用光纤光栅（FBG）对光信号进行调制和传输的技术。

光纤光栅是利用特殊的光纤工艺在光纤内部制作出的特殊光学滤波器，能够有效地实现对外界环境如温度、应力等物理量的精确感知和实时监测。

三、光纤光栅传感技术的原理光纤光栅传感技术主要基于光纤的布拉格效应（Bragg Effect）。

当光波在光纤光栅中传播时，由于布拉格效应的干涉作用，会形成特定波长的反射光谱，其波长会随外界环境的物理量变化而变化，通过测量这一变化可以获取环境物理量的信息。

四、结构健康监测的必要性结构健康监测是对建筑、桥梁、隧道等基础设施在运营过程中的安全性、稳定性及损伤状况进行实时监测。

这些设施的健康状况直接关系到人们的生命财产安全，因此对其进行有效的健康监测至关重要。

五、光纤光栅传感技术在结构健康监测中的应用1. 分布式监测：光纤光栅传感技术可以实现对结构的分布式监测，通过在结构内部布设大量传感器，实现对结构的全方位监测。

2. 高灵敏度：由于光纤光栅传感技术的高灵敏度，可以实时监测结构在微小应力、温度变化下的响应情况。

3. 长期稳定：相较于其他传感器，光纤光栅传感器具有长期稳定的特性，能够在恶劣环境中持续工作。

4. 抗干扰能力强：光纤光栅传感器不受电磁干扰，能够有效地在复杂环境中进行工作。

六、具体应用案例分析（此处可以举几个具体的例子来展示光纤光栅传感技术在结构健康监测中的应用，比如可以列举某个大型桥梁的健康监测案例，说明如何通过该技术实现对该桥梁的长期实时监测）七、总结与展望光纤光栅传感技术在结构健康监测中发挥了重要作用。

其独特的分布式监测、高灵敏度、长期稳定及抗干扰能力强等特点使其成为一种理想的结构健康监测技术。

光纤传感在船舶结构健康监测中的应用研究光纤传感技术是一种基于光学原理的传感技术。

其最大的特点是能够直接将物理量转化为光的强度或相位，克服了电磁兼容(Electromagnetic compatibility)等电学传感技术的缺点，具有完全的绝缘性和抗干扰性。

因此光纤传感常被应用在工业智能化领域。

而在船舶结构健康监测中，光纤传感也能起到很好的作用。

一、光纤传感技术的基本原理及特点光纤传感技术是指通过将传感元件和光纤相结合，来实现物理量的测量。

它的原理基于光纤会因光线或物理参数的变化而产生强度或相位上的变化。

传统的电学测量技术容易受到电磁干扰和温度变化等影响，但是光纤传感技术克服了这些问题。

此外，它还具有高静态测量精度、宽带电学信号传输、无电学放大器、可远程测量和耐高温等特点，因此被广泛应用在很多领域。

二、光纤传感在船舶结构健康监测中的应用船舶结构健康监测需要对船体的位移、应力、振动进行实时监测，并根据监测数据进行结构分析和健康评估。

而光纤传感技术的高静态测量精度、可远程测量、抗温度变化等特点，使得它能够在船舶结构健康监测中发挥很重要的作用。

在实际应用中，通常将光纤传感布设在船体的不同位置，用于监测船体各个部位的应力、振动等情况。

当船体产生位移或振动时，光纤传感器可以将位移或振动转化成光信号的强度或相位的变化，再将光信号传输到数据采集器进行分析和处理。

例如，在船体的侧壁上布设光纤传感器，可以通过检测侧壁的位移和应力的变化，判断侧壁是否存在受力过大或结构不稳定的情况。

这样有助于船员提早发现问题并加以处理。

同时，光纤传感技术还可以用于船舶水下管道的泄漏检测。

由于海水的温度和压力变化等原因，水下管道中的某些管道可能出现漏水情况。

此时，通过在管道周围布设光纤传感器，可以检测出漏水位置和漏水程度，并及时进行修补和保养。

三、光纤传感技术在船舶结构健康监测中的挑战和解决方案在船舶结构健康监测中使用光纤传感技术也有一些挑战，其中最主要的是光纤传感器的长期性能和稳定性。

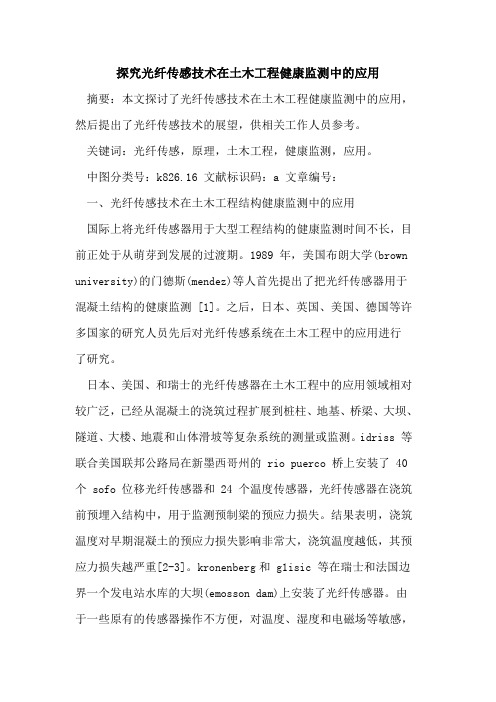

探究光纤传感技术在土木工程健康监测中的应用摘要：本文探讨了光纤传感技术在土木工程健康监测中的应用，然后提出了光纤传感技术的展望，供相关工作人员参考。

关键词：光纤传感，原理，土木工程，健康监测，应用。

中图分类号：k826.16 文献标识码：a 文章编号：一、光纤传感技术在土木工程结构健康监测中的应用国际上将光纤传感器用于大型工程结构的健康监测时间不长，目前正处于从萌芽到发展的过渡期。

1989 年，美国布朗大学(brown university)的门德斯(mendez)等人首先提出了把光纤传感器用于混凝土结构的健康监测 [1]。

之后，日本、英国、美国、德国等许多国家的研究人员先后对光纤传感系统在土木工程中的应用进行了研究。

日本、美国、和瑞士的光纤传感器在土木工程中的应用领域相对较广泛，已经从混凝土的浇筑过程扩展到桩柱、地基、桥梁、大坝、隧道、大楼、地震和山体滑坡等复杂系统的测量或监测。

idriss 等联合美国联邦公路局在新墨西哥州的 rio puerco 桥上安装了 40 个 sofo 位移光纤传感器和 24 个温度传感器，光纤传感器在浇筑前预埋入结构中，用于监测预制梁的预应力损失。

结果表明，浇筑温度对早期混凝土的预应力损失影响非常大，浇筑温度越低，其预应力损失越严重[2-3]。

kronenberg和 g1isic 等在瑞士和法国边界一个发电站水库的大坝(emosson dam)上安装了光纤传感器。

由于一些原有的传感器操作不方便，对温度、湿度和电磁场等敏感，安装困难，所以用光纤传感器取代传统的传感器来测量坝体的裂纹和基础的位移。

安装了两根超长位移计，一根长 30m，另一根 60m。

测试结果表明光纤传感器与原来的杆式伸长计结果非常吻合，测量结果更精确，更灵敏。

唯一的缺点是需要约 60 天左右的传感器校正时间，用于调整光纤传感器涂覆层在运输过程中的变形。

inaudi 等在一个现存的隧道旁30m 距离处修建的另一个隧道壁上安装了8 个距离不等的光纤伸长计，安装位置为从已存的隧道在通向新隧道的小孔洞中，用于监测修建隧道时土石的受压情况。

光纤光栅传感器在舰船结构健康监测中的应用随着舰船的复杂化和高科技化，其结构健康监测成为了一个重要的问题。

传统的检测方法往往需要对船体进行拆解和检修，费时费力，同时也有安全隐患。

光纤光栅传感器作为一种新型的监测技术，具有高精度、可实时监测、不受外界干扰等优点，越来越被广泛应用于舰船结构健康监测中。

光纤光栅传感器通过将光纤光栅传感器固定到船体结构上，利用其对光纤光栅光谱的敏感性，实现对船体结构应力、温度、压力等参数的监测和记录。

同时，光纤光栅传感器的应用还可以通过多点布置实现对整个船体结构的监测，可以同时监测不同位置的参数，减少了检测难度和时间，提高了检测效率。

光纤光栅传感器的应用可以实现舰船结构的实时健康监测，及时预警船体结构的异常情况，有效防止结构破坏和事故的发生，同时也为船舶设计、制造和维护提供了重要的参考数据。

因此，光纤光栅传感器在舰船结构健康监测中的应用前景广阔，具有很大的发展潜力。

- 1 -。

光纤传感技术在飞机结构健康监测中的应用引言随着现代飞机的发展，飞机结构健康监测技术愈发重要，能够对飞机结构的状态进行实时监测、预测和维护，可以保障飞机的安全和可靠性。

而光纤传感技术作为一种高精度、高灵敏度、高抗干扰能力、不易受磨损等特点的传感技术，可以在飞机结构健康监测中得到广泛应用。

本文将针对光纤传感技术在飞机结构健康监测中的应用做一次探讨。

光纤传感技术的基本原理光纤传感技术是一种基于光学原理的传感技术，它是利用光波在光纤的传输、反射、吸收、散射等过程中所发生的各种物理现象进行信号的测量和传输，从而实现对于被测量物理量的监测和分析。

光纤传感技术可以分为两大类，即基于在光纤中的变化来进行测量的直接传感技术和基于光纤内的传播特性来进行测量的间接传感技术。

直接传感技术包括微弱光学信号的测量、相位变化的检测、纤维光源等。

而间接传感技术常用的有光纤光栅传感、拉曼散射、布里渊散射等。

由于光纤传感技术具有灵敏度高、阻抗负载不影响被测量系统、结构简单等优点，因此在机械、航空、油井等领域中得到广泛应用。

光纤传感技术在飞机结构健康监测中的应用飞机结构健康监测通常包括机翼、机身、发动机、附件等多个系统及部件的状态监测。

而光纤传感技术可以通过变换装置将测量信号转换为光学信号，并将其传输到相应的仪器或设备中进行处理，从而实现对飞机结构健康状态的全面、实时监控。

1.光纤传感技术在飞机机翼结构健康监测中的应用机翼的损伤是导致飞机事故的重要原因之一，因此对于机翼的结构健康监测非常重要。

光纤传感技术可以通过机翼内部的光纤传感器，在飞行过程中对机翼的应力、温度、位移、形状等参数进行实时监测和分析，并及时发现机翼结构的异常变化情况。

2.光纤传感技术在飞机机身结构健康监测中的应用机身是飞机的核心组成部分，其结构健康状态的监测同样非常关键。

目前，光纤光栅传感技术在飞机机身的应变监测方面得到了广泛应用。

通过在机身表面安装一些光纤光栅传感器，可以实现对机身的应力、变形、形状、振动等参数的实时监测和分析，从而保证飞行过程的安全和稳定。

光纤光栅传感器在桥梁监测中的应用摘要：文章阐述了光纤光栅传感器的工作原理和用于桥梁监测的特点，重点给出了光纤光栅传感器在桥梁缺陷检测和结构健康监测中的应用。

关键词：光纤光栅传感器桥梁监测缺陷检测1.引言在桥梁的在线监测中，以往主要采用常规的电类传感测量技术如电阻应变片、振弦式传感器等。

但电阻应变片发生的零点漂移会使其长期测试的结果严重失真；振弦式传感器的灵敏度和稳定性虽然较好，但因为钢弦丝长期处于张紧状态，蠕变因素影响较大。

由于常规的电类传感检测手段易受电磁干扰、布线复杂、时效性低等问题，并且所测量的瞬时结果不能准确连续预报桥梁工作状态等缺点，因而均难以实现对桥梁结构安全状态的长期监测。

自1993年加拿大多伦多大学的研究者率先在卡尔加里的贝丁顿特雷尔桥上布置光纤传感器进行桥梁监测至今，光纤光栅传感技术已广泛应用于桥梁等重大土木工程的监测中。

目前国内也已开始在桥梁监测中应用光纤光栅传感技术，如南京长江第三大桥、巴东长江大桥等。

2.光纤光栅传感器的工作原理Bragg传感技术是通过对在光纤内部写入的光栅反射或透射布拉格波长光谱的检测，来实现被测结构的应变和温度量值的绝对测量。

而Bragg光栅的反射或透射波长光谱主要取决于光栅周期Λ和纤芯的有效折射率neff，任何使这两个参量发生改变的物理过程都将引起光栅布拉格波长的漂移。

光纤光栅中心波长为：λB=2neffΛ（式中neff为光纤光栅的有效折射率；Λ为光纤光栅间隔或周期）。

当宽光谱光源照射光纤时，由于光栅的作用，在Bragg波长处的一个窄带光谱部分将被反射回来。

反射信号的带宽与光栅长度有关，典型的光栅反射带宽是0.05~0.3nm。

Bragg光栅应变传感器是以光的波长为最小计量单位的，而目前对Bragg光栅波长移动的探测达到了pm量级的高分辨率。

因而其具有测量灵敏度高的特点，而且只需要探测到光纤中光栅波长分布图中波峰的准确位置，与光强无关，对光强的波动不敏感，比一般的光纤传感器具有更高的抗干扰能力。
