光栅传感器工作原理

光栅位移传感器工作原理
光栅位移传感器通常使用光栅腔体结构，并根据物体的位移改变光栅干涉图案的特征，从而实现位移测量。

其工作原理可以分为以下几个步骤：
1. 激光发射：传感器通过激光器发射出一束单色、相干的激光光束。

2. 光栅结构：光栅位移传感器的关键部分是光栅，其由许多狭缝或光栅条组成。

光栅的条间距和条宽度具有精确的设计。

3. 干涉：被测物体与光栅之间形成干涉。

当激光光束经过光栅和被测物体后，光束被分成两个或多个光路，这些光路在后续的光程中会发生相位差。

4. 探测器：干涉光束进入光栅位移传感器的光电检测器中，检测器将干涉图案转化为电信号。

5. 信号处理：信号处理电路对传感器输出的电信号进行处理，如放大、滤波和分析。

通过测量干涉光的相对强度和相位差，可以计算出被测物体的位移。

总的来说，光栅位移传感器通过干涉效应实现位移测量，光栅的特殊结构和光栅与被测物体之间的相互作用使得光的干涉图案与物体位移相关联，从而实现对位移的测量。

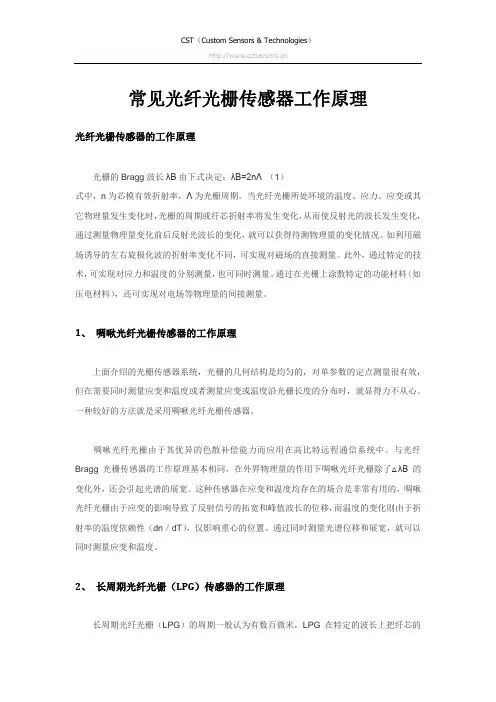

常见光纤光栅传感器工作原理光纤光栅传感器的工作原理光栅的Bragg波长λB由下式决定：λB=2nΛ （1）式中，n为芯模有效折射率，Λ为光栅周期。

当光纤光栅所处环境的温度、应力、应变或其它物理量发生变化时，光栅的周期或纤芯折射率将发生变化，从而使反射光的波长发生变化，通过测量物理量变化前后反射光波长的变化，就可以获得待测物理量的变化情况。

如利用磁场诱导的左右旋极化波的折射率变化不同，可实现对磁场的直接测量。

此外，通过特定的技术，可实现对应力和温度的分别测量，也可同时测量。

通过在光栅上涂敷特定的功能材料（如压电材料），还可实现对电场等物理量的间接测量。

1、啁啾光纤光栅传感器的工作原理上面介绍的光栅传感器系统，光栅的几何结构是均匀的，对单参数的定点测量很有效，但在需要同时测量应变和温度或者测量应变或温度沿光栅长度的分布时，就显得力不从心。

一种较好的方法就是采用啁啾光纤光栅传感器。

啁啾光纤光栅由于其优异的色散补偿能力而应用在高比特远程通信系统中。

与光纤Bragg光栅传感器的工作原理基本相同，在外界物理量的作用下啁啾光纤光栅除了△λB的变化外，还会引起光谱的展宽。

这种传感器在应变和温度均存在的场合是非常有用的，啁啾光纤光栅由于应变的影响导致了反射信号的拓宽和峰值波长的位移，而温度的变化则由于折射率的温度依赖性（dn／dT），仅影响重心的位置。

通过同时测量光谱位移和展宽，就可以同时测量应变和温度。

2、长周期光纤光栅（LPG）传感器的工作原理长周期光纤光栅（LPG）的周期一般认为有数百微米，LPG在特定的波长上把纤芯的光耦合进包层：λi=（n0-niclad）。

Λ。

式中，n0为纤芯的折射率，niclad为i阶轴对称包层模的有效折射率。

光在包层中将由于包层／空气界面的损耗而迅速衰减，留下一串损耗带。

一个独立的LPG可能在一个很宽的波长范围上有许多的共振，LPG共振的中心波长主要取决于芯和包层的折射率差，由应变、温度或外部折射率变化而产生的任何变化都能在共振中产生大的波长位移，通过检测△λi，就可获得外界物理量变化的信息。

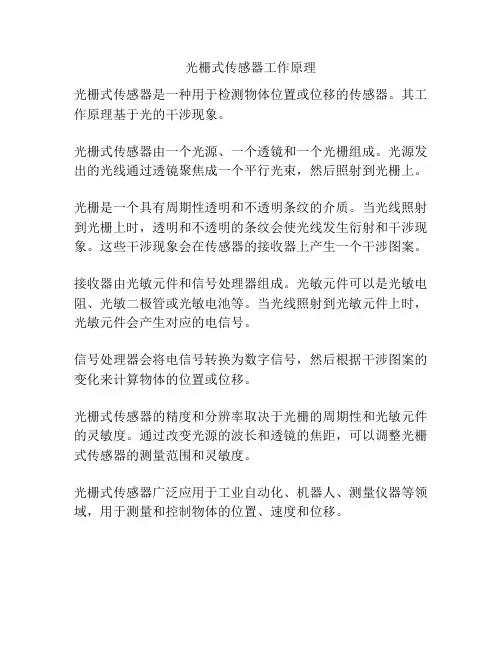

光栅式传感器工作原理
光栅式传感器是一种用于检测物体位置或位移的传感器。

其工作原理基于光的干涉现象。

光栅式传感器由一个光源、一个透镜和一个光栅组成。

光源发出的光线通过透镜聚焦成一个平行光束，然后照射到光栅上。

光栅是一个具有周期性透明和不透明条纹的介质。

当光线照射到光栅上时，透明和不透明的条纹会使光线发生衍射和干涉现象。

这些干涉现象会在传感器的接收器上产生一个干涉图案。

接收器由光敏元件和信号处理器组成。

光敏元件可以是光敏电阻、光敏二极管或光敏电池等。

当光线照射到光敏元件上时，光敏元件会产生对应的电信号。

信号处理器会将电信号转换为数字信号，然后根据干涉图案的变化来计算物体的位置或位移。

光栅式传感器的精度和分辨率取决于光栅的周期性和光敏元件的灵敏度。

通过改变光源的波长和透镜的焦距，可以调整光栅式传感器的测量范围和灵敏度。

光栅式传感器广泛应用于工业自动化、机器人、测量仪器等领域，用于测量和控制物体的位置、速度和位移。

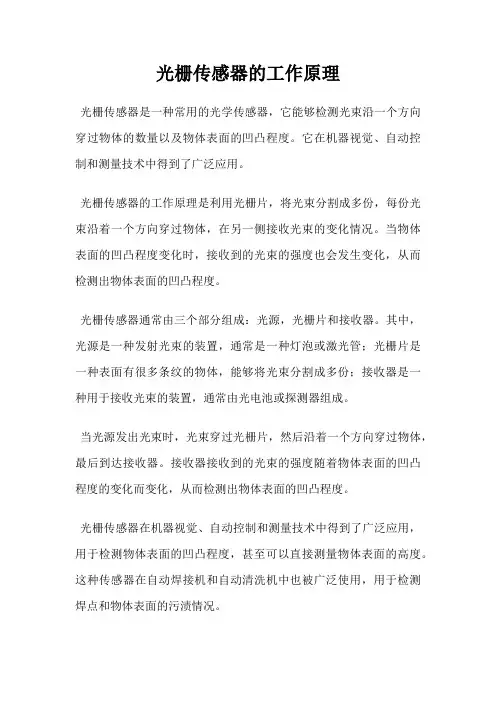

光栅传感器的工作原理
光栅传感器是一种常用的光学传感器，它能够检测光束沿一个方向穿过物体的数量以及物体表面的凹凸程度。

它在机器视觉、自动控制和测量技术中得到了广泛应用。

光栅传感器的工作原理是利用光栅片，将光束分割成多份，每份光束沿着一个方向穿过物体，在另一侧接收光束的变化情况。

当物体表面的凹凸程度变化时，接收到的光束的强度也会发生变化，从而检测出物体表面的凹凸程度。

光栅传感器通常由三个部分组成：光源，光栅片和接收器。

其中，光源是一种发射光束的装置，通常是一种灯泡或激光管；光栅片是一种表面有很多条纹的物体，能够将光束分割成多份；接收器是一种用于接收光束的装置，通常由光电池或探测器组成。

当光源发出光束时，光束穿过光栅片，然后沿着一个方向穿过物体，最后到达接收器。

接收器接收到的光束的强度随着物体表面的凹凸程度的变化而变化，从而检测出物体表面的凹凸程度。

光栅传感器在机器视觉、自动控制和测量技术中得到了广泛应用，用于检测物体表面的凹凸程度，甚至可以直接测量物体表面的高度。

这种传感器在自动焊接机和自动清洗机中也被广泛使用，用于检测焊点和物体表面的污渍情况。

光栅传感器是一种重要的光学传感器，它通过检测多份沿着一个方向穿过物体的光束的变化，来检测物体表面的凹凸程度，在机器视觉、自动控制和测量技术中得到了广泛应用。

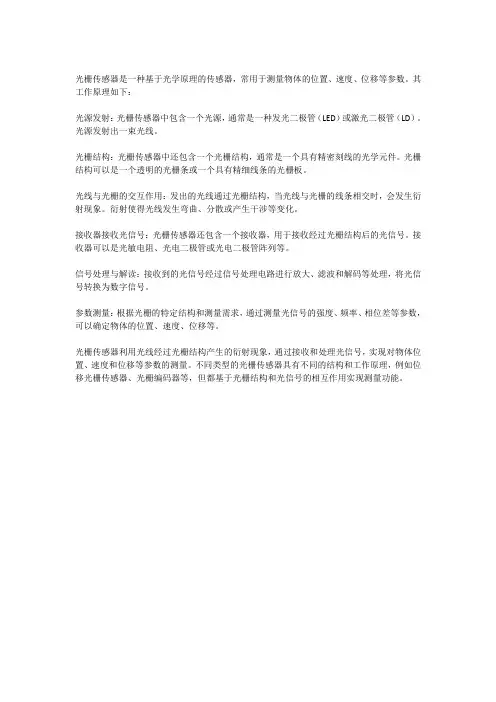

光栅传感器是一种基于光学原理的传感器，常用于测量物体的位置、速度、位移等参数。

其工作原理如下：
光源发射：光栅传感器中包含一个光源，通常是一种发光二极管（LED）或激光二极管（LD）。

光源发射出一束光线。

光栅结构：光栅传感器中还包含一个光栅结构，通常是一个具有精密刻线的光学元件。

光栅结构可以是一个透明的光栅条或一个具有精细线条的光栅板。

光线与光栅的交互作用：发出的光线通过光栅结构，当光线与光栅的线条相交时，会发生衍射现象。

衍射使得光线发生弯曲、分散或产生干涉等变化。

接收器接收光信号：光栅传感器还包含一个接收器，用于接收经过光栅结构后的光信号。

接收器可以是光敏电阻、光电二极管或光电二极管阵列等。

信号处理与解读：接收到的光信号经过信号处理电路进行放大、滤波和解码等处理，将光信号转换为数字信号。

参数测量：根据光栅的特定结构和测量需求，通过测量光信号的强度、频率、相位差等参数，可以确定物体的位置、速度、位移等。

光栅传感器利用光线经过光栅结构产生的衍射现象，通过接收和处理光信号，实现对物体位置、速度和位移等参数的测量。

不同类型的光栅传感器具有不同的结构和工作原理，例如位移光栅传感器、光栅编码器等，但都基于光栅结构和光信号的相互作用实现测量功能。

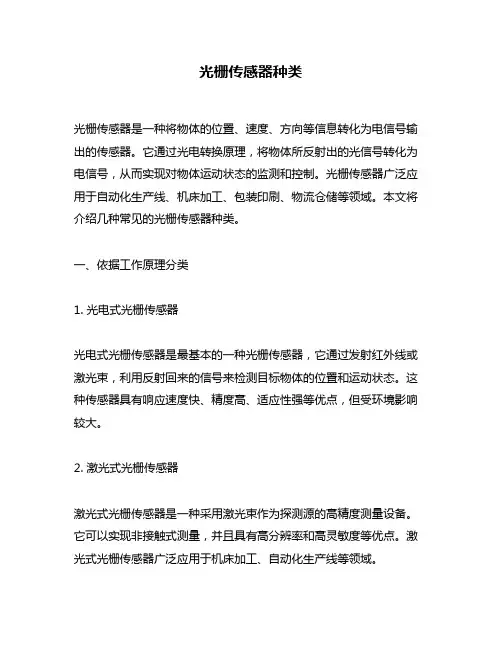

光栅传感器种类光栅传感器是一种将物体的位置、速度、方向等信息转化为电信号输出的传感器。

它通过光电转换原理，将物体所反射出的光信号转化为电信号，从而实现对物体运动状态的监测和控制。

光栅传感器广泛应用于自动化生产线、机床加工、包装印刷、物流仓储等领域。

本文将介绍几种常见的光栅传感器种类。

一、依据工作原理分类1. 光电式光栅传感器光电式光栅传感器是最基本的一种光栅传感器，它通过发射红外线或激光束，利用反射回来的信号来检测目标物体的位置和运动状态。

这种传感器具有响应速度快、精度高、适应性强等优点，但受环境影响较大。

2. 激光式光栅传感器激光式光栅传感器是一种采用激光束作为探测源的高精度测量设备。

它可以实现非接触式测量，并且具有高分辨率和高灵敏度等优点。

激光式光栅传感器广泛应用于机床加工、自动化生产线等领域。

3. 光纤式光栅传感器光纤式光栅传感器是一种采用光纤作为探测元件的传感器。

它具有体积小、重量轻、抗干扰能力强等优点，可以实现对微小变形的检测和监测。

光纤式光栅传感器广泛应用于航空航天、地震监测等领域。

二、依据应用场景分类1. 带轴承旋转编码器带轴承旋转编码器是一种将物体的角度信息转化为电信号输出的传感器。

它通过内置的轴承结构，可以实现对旋转物体的位置和速度监测，并且具有高分辨率和高精度等优点。

带轴承旋转编码器广泛应用于机床加工、自动化生产线等领域。

2. 线性位移编码器线性位移编码器是一种将物体的位移信息转化为电信号输出的传感器。

它通过内置的测量元件，可以实现对物体在直线方向上的位置和速度监测，并且具有高分辨率和高精度等优点。

线性位移编码器广泛应用于机床加工、自动化生产线等领域。

3. 光栅尺光栅尺是一种将物体的位置信息转化为电信号输出的传感器。

它通过内置的光栅结构，可以实现对物体在直线方向上的位置和速度监测，并且具有高分辨率和高精度等优点。

光栅尺广泛应用于机床加工、自动化生产线等领域。

三、依据输出信号分类1. 模拟式光栅传感器模拟式光栅传感器是一种将物体运动状态转化为模拟电信号输出的传感器。

光栅位移传感器原理及使用方法光栅位移传感器是一种常见的测量设备，通过利用光学原理来测量物体的位移或位置变化。

它能够实时、精确地测量物体的位置，并将测量结果转换为电信号输出。

在许多领域中，如机械制造、自动化控制、航天航空等，光栅位移传感器都发挥着重要作用。

光栅位移传感器的原理是利用光的衍射现象。

它由一个固定的光源和一张带有光栅的光学元件构成。

当物体移动时，它所接收到的光栅光的衍射图样也会随之发生变化。

这些变化可以被传感器捕捉到，并转化成电信号输出。

通过分析和处理这些电信号，我们可以得到物体位移或位置变化的信息。

使用光栅位移传感器时，首先需要将传感器固定在被测量物体上。

然后，将传感器与电源和数据采集设备连接好。

在连接完成后，我们可以通过设备上的控制面板或软件设置一些参数，如灵敏度、采样率等。

在实际测量中，首先需要对传感器进行校准。

一般来说，校准是在已知物体位移的情况下进行的。

通过将传感器测量值与实际位移进行对比，可以得出一个校准曲线或公式。

这样，在未知位移的情况下，传感器就可以通过测量值计算出物体的位移或位置。

在光栅位移传感器的使用中，要注意一些关键点。

首先，传感器要与被测量物体保持良好的接触和固定，以避免测量误差。

其次，传感器的工作环境要尽量避免干扰，如强光、震动等，以确保测量精度。

另外，定期对传感器进行检测和维护，可以延长其使用寿命和保持测量精度。

总之，光栅位移传感器是一种准确、可靠的测量设备。

它的原理基于光学衍射，通过捕捉光栅图案的变化来测量物体的位移或位置变化。

在使用光栅位移传感器时，需要进行校准，并注意传感器与被测物体的良好接触、工作环境的干扰以及定期检测和维护。

通过合理使用和管理，光栅位移传感器可以为各个领域的测量需求提供准确和可靠的数据支持。

光纤光栅传感器的工作原理
光纤光栅传感器是一种利用光纤中的光栅结构来感知物理量的传感器。

其工作原理可以分为两个主要过程：光栅反射和光纤衍射。

在光栅反射过程中，光栅根据物理量的变化而发生形变。

当物理量作用于光栅时，光栅的周期将发生变化，导致入射光的反射光谱发生偏移。

光纤光栅传感器采用光栅的反射光谱特性来检测物理量的变化。

在光纤衍射过程中，入射光通过光栅后会发生衍射现象。

光栅栅条的周期性结构将入射光分散成一系列特定角度的衍射光。

当物理量作用于光栅时，光栅的周期性结构发生变化，从而导致衍射光的角度发生偏移。

通过检测衍射光的角度变化，可以获得物理量的信息。

综上所述，光纤光栅传感器利用光栅的反射光谱和光纤的衍射现象来感知物理量的变化。

其中，光栅反射过程利用反射光谱的偏移来检测物理量的变化，而光纤衍射过程则利用衍射光的角度变化来获取物理量的信息。

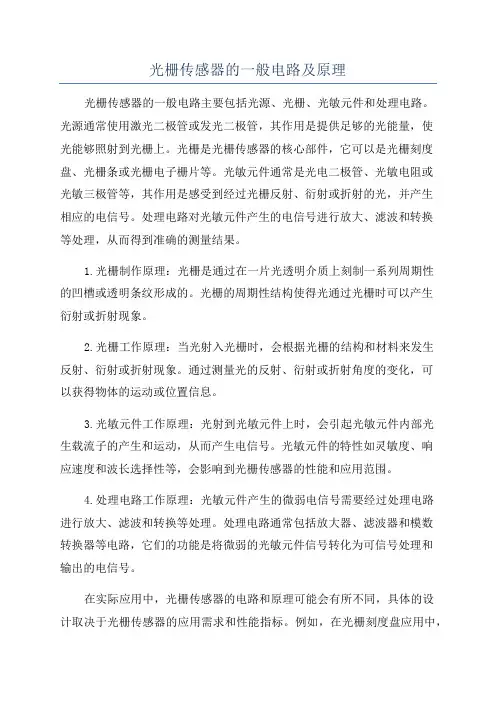

光栅传感器的一般电路及原理光栅传感器的一般电路主要包括光源、光栅、光敏元件和处理电路。

光源通常使用激光二极管或发光二极管，其作用是提供足够的光能量，使光能够照射到光栅上。

光栅是光栅传感器的核心部件，它可以是光栅刻度盘、光栅条或光栅电子栅片等。

光敏元件通常是光电二极管、光敏电阻或光敏三极管等，其作用是感受到经过光栅反射、衍射或折射的光，并产生相应的电信号。

处理电路对光敏元件产生的电信号进行放大、滤波和转换等处理，从而得到准确的测量结果。

1.光栅制作原理：光栅是通过在一片光透明介质上刻制一系列周期性的凹槽或透明条纹形成的。

光栅的周期性结构使得光通过光栅时可以产生衍射或折射现象。

2.光栅工作原理：当光射入光栅时，会根据光栅的结构和材料来发生反射、衍射或折射现象。

通过测量光的反射、衍射或折射角度的变化，可以获得物体的运动或位置信息。

3.光敏元件工作原理：光射到光敏元件上时，会引起光敏元件内部光生载流子的产生和运动，从而产生电信号。

光敏元件的特性如灵敏度、响应速度和波长选择性等，会影响到光栅传感器的性能和应用范围。

4.处理电路工作原理：光敏元件产生的微弱电信号需要经过处理电路进行放大、滤波和转换等处理。

处理电路通常包括放大器、滤波器和模数转换器等电路，它们的功能是将微弱的光敏元件信号转化为可信号处理和输出的电信号。

在实际应用中，光栅传感器的电路和原理可能会有所不同，具体的设计取决于光栅传感器的应用需求和性能指标。

例如，在光栅刻度盘应用中，光栅传感器的电路可以包括多个光敏二极管或光敏电阻，以实现高精度的位置测量。

在光栅编码器应用中，可以使用数字信号处理器进行数据处理和抗干扰处理，以提高光栅传感器的稳定性和抗干扰能力。

综上所述，光栅传感器的一般电路及原理主要包括光源、光栅、光敏元件和处理电路。

通过使用光源照射光栅并感受反射、衍射或折射的光，光栅传感器可以测量物体的运动或位置。

处理电路对光敏元件产生的微弱电信号进行放大、滤波和转换等处理，最终得到准确的测量结果。

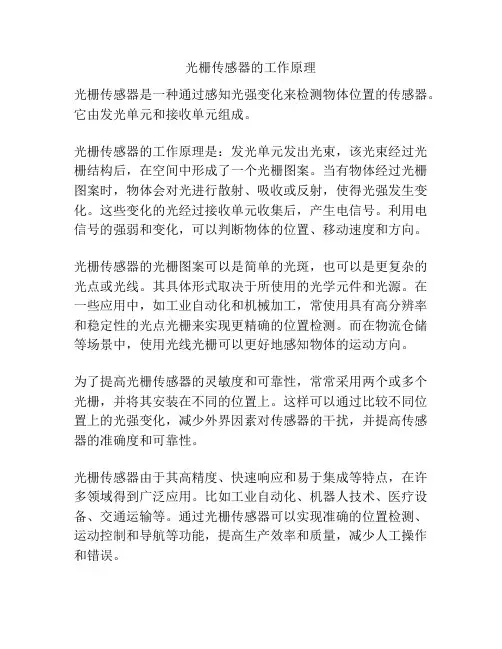

光栅传感器的工作原理
光栅传感器是一种通过感知光强变化来检测物体位置的传感器。

它由发光单元和接收单元组成。

光栅传感器的工作原理是：发光单元发出光束，该光束经过光栅结构后，在空间中形成了一个光栅图案。

当有物体经过光栅图案时，物体会对光进行散射、吸收或反射，使得光强发生变化。

这些变化的光经过接收单元收集后，产生电信号。

利用电信号的强弱和变化，可以判断物体的位置、移动速度和方向。

光栅传感器的光栅图案可以是简单的光斑，也可以是更复杂的光点或光线。

其具体形式取决于所使用的光学元件和光源。

在一些应用中，如工业自动化和机械加工，常使用具有高分辨率和稳定性的光点光栅来实现更精确的位置检测。

而在物流仓储等场景中，使用光线光栅可以更好地感知物体的运动方向。

为了提高光栅传感器的灵敏度和可靠性，常常采用两个或多个光栅，并将其安装在不同的位置上。

这样可以通过比较不同位置上的光强变化，减少外界因素对传感器的干扰，并提高传感器的准确度和可靠性。

光栅传感器由于其高精度、快速响应和易于集成等特点，在许多领域得到广泛应用。

比如工业自动化、机器人技术、医疗设备、交通运输等。

通过光栅传感器可以实现准确的位置检测、运动控制和导航等功能，提高生产效率和质量，减少人工操作和错误。

光纤光栅传感器的工作原理和应用实例一、本文概述光纤光栅传感器作为一种先进的光学传感器，近年来在多个领域中都得到了广泛的应用。

本文旨在全面介绍光纤光栅传感器的工作原理及其在各领域中的应用实例。

我们将详细阐述光纤光栅传感器的基本原理，包括其结构、光学特性以及如何实现传感功能。

接着，我们将通过一系列应用实例，展示光纤光栅传感器在结构健康监测、温度测量、压力传感以及安全防护等领域的实际应用。

通过本文的阅读，读者将能够对光纤光栅传感器有一个全面深入的了解，并理解其在现代科技中的重要地位。

二、光纤光栅传感器的基本概念和原理光纤光栅传感器，也被称为光纤布拉格光栅（Fiber Bragg Grating, FBG）传感器，是一种基于光纤光栅技术的传感元件。

其基本概念源于光纤中的光栅效应，即当光在光纤中传播时，遇到周期性折射率变化的结构（即光栅），会发生特定波长的反射或透射。

光纤光栅传感器的工作原理基于光纤中的光栅对光的反射作用。

在制造过程中，通过在光纤芯部形成周期性的折射率变化，即形成光栅，当入射光满足布拉格条件时，即入射光的波长等于光栅周期的两倍与光纤有效折射率的乘积时，该波长的光将被反射回来。

当外界环境（如温度、压力、应变等）发生变化时，光纤光栅的周期或折射率会发生变化，从而改变反射光的波长，通过对这些波长变化的检测和分析，就可以实现对环境参数的测量。

光纤光栅传感器具有许多独特的优点，如抗电磁干扰、灵敏度高、测量范围大、响应速度快、能够实现分布式测量等。

这使得它在许多领域，如结构健康监测、航空航天、石油化工、环境监测、医疗设备、智能交通等，都有广泛的应用前景。

光纤光栅传感器的工作原理决定了其可以通过测量光栅反射光的波长变化来感知外界环境的变化。

因此，在实际应用中，通常需要将光纤光栅传感器与光谱分析仪、解调器等设备配合使用，以实现对环境参数的精确测量。

光纤光栅传感器的基本概念和原理为其在各种应用场景中的广泛应用提供了坚实的基础。

光栅传感器的结构及工作原理光栅式传感器指采用光栅叠栅条纹原理测量位移的传感器。

光栅是由大量等宽等间距的平行狭缝构成的光学器件。

一般常用的光栅是在玻璃片上刻出大量平行刻痕制成，刻痕为不透光部分，两刻痕之间的光滑部分可以透光，相当于一狭缝。

精制的光栅，在1cm宽度内刻有几千条乃至上万条刻痕。

这种利用透射光衍射的光栅称为透射光栅，还有利用两刻痕间的反射光衍射的光栅，如在镀有金属层的表面上刻出许多平行刻痕，两刻痕间的光滑金属面可以反射光，这种光栅成为反射光栅。

由光栅形成的叠栅条纹具有光学放大作用和误差平均效应，因而能提高测量精度。

光栅传感器由标尺光栅、指示光栅、光路系统和测量系统四部分组成。

标尺光栅相对于指示光栅移动时，便形成大致按正弦规律分布的明暗相间的叠栅条纹。

这些条纹以光栅的相对运动速度移动，并直接照射到光电元件上，在它们的输出端得到一串电脉冲，通过放大、整形、辨向和计数系统产生数字信号输出，直接显示被测的位移量。

光栅传感器的结构及工作原理光栅传感器的结构均由光源、主光栅、指示光栅、通光孔、光电元件这几个主要部分构成。

1、光源：钨丝灯泡，它有较小的功率，与光电元件组合使用时，转换效率低，使用寿命短。

半导体发光器件，如砷化镓发光二极管，可以在范围内工作，所发光的峰值波长为，与硅光敏三极管的峰值波长接近，因此，有很高的转换效率，也有较快的响应速度。

2、光栅付：由栅距相等的主光栅和指示光栅组成。

主光栅和指示光栅相互重叠，但又不完全重合。

两者栅线间会错开一个很小的夹角，以便于得到莫尔条纹。

一般主光栅是活动的，它可以单独地移动，也可以随被测物体而移动，其长度取决于测量范围。

指示光栅相对于光电器件而固定。

一、实验目的1. 理解光栅传感器的工作原理和结构特点；2. 掌握光栅传感器的安装和调试方法；3. 学习光栅传感器的应用及数据处理方法；4. 了解光栅传感器在实际工程中的应用前景。

二、实验原理光栅传感器是利用光栅原理，通过光电转换将光栅位移量转化为电信号输出的一种传感器。

光栅传感器主要由光源、光栅、光电元件、信号处理电路等组成。

当光栅相对于光电元件移动时，产生周期性的光强变化，从而产生电信号输出。

三、实验仪器与设备1. 光栅传感器实验装置；2. 光源（LED或激光）；3. 光电元件（光敏电阻、光敏二极管等）；4. 信号采集板；5. 计算机；6. 测量仪器（如千分尺、游标卡尺等）。

四、实验步骤1. 熟悉实验装置，了解光栅传感器的基本结构和工作原理；2. 搭建实验电路，连接光源、光栅、光电元件和信号采集板；3. 调整光源，确保光束照射到光栅上；4. 调整光电元件，使其能够接收光栅产生的电信号；5. 通过信号采集板将电信号传输至计算机，进行数据处理；6. 利用测量仪器测量光栅位移量，并与电信号进行对比分析；7. 改变光栅与光电元件之间的距离，观察电信号的变化，分析光栅传感器的灵敏度；8. 将实验数据整理成表格，绘制曲线图，分析光栅传感器的特性。

五、实验结果与分析1. 光栅传感器的基本结构和工作原理符合预期；2. 实验电路搭建成功，光栅、光源、光电元件和信号采集板连接正常；3. 通过调整光源和光电元件，能够接收到光栅产生的电信号；4. 实验数据表明，光栅传感器的电信号与光栅位移量之间存在良好的线性关系；5. 改变光栅与光电元件之间的距离，电信号的变化符合光栅传感器的灵敏度特性；6. 光栅传感器的实验结果与理论分析基本一致。

六、实验结论1. 光栅传感器是一种具有较高精度和灵敏度的位移传感器，在工业自动化领域具有广泛的应用前景；2. 通过实验，掌握了光栅传感器的安装、调试和数据处理方法；3. 实验结果验证了光栅传感器在实际工程中的应用可行性。

光纤光栅传感器原理
光纤光栅传感器是一种利用光栅原理进行测量的传感器，它通过光栅的衍射效
应实现对光信号的测量和传感。

光纤光栅传感器的原理主要包括光栅的形成、入射光信号的衍射效应和信号测量三个方面。

首先，光栅的形成是光纤光栅传感器原理的基础。

光栅是通过在光纤中引入周
期性折射率变化而形成的，这种周期性折射率变化可以通过光栅制备技术实现，常见的制备方法包括光刻、干涉曝光等。

光栅的形成使得光信号在光纤中发生衍射，从而实现对光信号的测量和传感。

其次，入射光信号的衍射效应是光纤光栅传感器原理的关键。

当光信号进入光
栅时，光信号会受到光栅周期性折射率变化的影响，发生衍射现象。

这种衍射效应会使得光信号在光栅中形成衍射波，从而产生衍射光谱。

衍射光谱的特征与光栅的周期、折射率变化等参数密切相关，可以通过分析衍射光谱实现对光信号的测量和传感。

最后，信号测量是光纤光栅传感器原理的实现方式。

通过对衍射光谱进行分析，可以得到光信号的频率、强度、相位等信息，从而实现对光信号的测量和传感。

常见的信号测量方法包括光谱分析、频率测量、干涉测量等，这些方法可以实现对光信号的高精度测量和传感。

综上所述，光纤光栅传感器原理是基于光栅的衍射效应实现对光信号的测量和
传感。

通过光栅的形成、入射光信号的衍射效应和信号测量三个方面的原理，可以实现对光信号的高精度测量和传感，具有重要的应用价值。

在光通信、光传感、光谱分析等领域有着广泛的应用前景。

光栅传感器工作原理光栅传感器作为一种常见的物理量检测传感器，广泛应用于工业自动化、机器人控制、医疗设备等领域。

它的工作原理主要基于光学原理，利用光学的散射、透射、衍射等效应来实现对物体或运动方向的检测。

一、光栅传感器的基本原理光栅传感器的基本原理是利用光源射出光线，通过衍射和散射效应，将光线分成不同的方向和角度，形成一定的光学图案。

光学图案在传感器内部被接收和解析，通过计算和处理，得出物体或运动方向的相关信息。

传统的光栅传感器包括直线光栅和旋转光栅两种。

直线光栅是一种将光栅刻线按照直线排列组成的平面结构，其工作原理主要是利用载物上的运动使其与光栅相对运动，在接收端产生特定的光学信号，通过信号的处理可以得到载物的移动距离、速度和方向等信息。

旋转光栅是将光栅刻线直接刻在圆形或椭圆形的碟片上，利用传感器与光栅的相对转动来实现对旋转角度、角速度或角加速度等信息的检测。

二、光栅传感器的技术变革随着光学技术的不断发展和市场需求的变化，光栅传感器产生了越来越多的技术变革。

其中比较代表性的是数字化光栅传感器和激光光栅传感器。

数字化光栅传感器是将传统光栅传感器中的模拟信号转化为数字信号的一种新型传感器。

数字化光栅传感器具有高分辨率、高精度、高速度等优点，能够满足现代工业对精度和速度的要求，广泛应用于机床控制、质量检测、三维成像等领域。

激光光栅传感器是利用激光束向载物发射，将激光束反射回来的光信号与内部的光栅图案相互作用，从而得到相关信息的一种新型传感器。

激光光栅传感器具有高精度、高可靠性、多功能等优点，在军事、航空航天、机器人等领域得到了广泛的应用。

三、光栅传感器的应用范围光栅传感器因其高精度、高速度、多功能等特点，在现代工业生产和科学研究中得到了广泛的应用。

其中，光栅传感器在机械加工、质量检测、无损检测等领域中的应用尤为突出。

如在数控机床上，通过安装光栅传感器实现数控加工轨迹的跟踪和反馈控制，可以大幅提高生产效率和产品加工质量；在质量检测中，光栅传感器可以实现对零件尺寸、形状、位置和表面粗糙度等参数的检测，为产品生产和质量控制提供了强有力的保障。

几种常见光纤光栅传感器工作原理光纤光栅传感器是一种利用光纤光栅原理进行测量和传感的设备。

光栅传感器常见的工作原理包括光纤布拉格光栅传感器、光纤长周期光栅传感器和微弯光纤光栅传感器。

光纤布拉格光栅传感器的工作原理是基于布拉格散射原理。

布拉格光栅是一种周期性折射率的光学结构，在光纤中形成了一个周期性的介质折射率变化。

当光线从光纤的一端传输到另一端时，如果入射光的波长与光纤布拉格光栅的周期匹配，一部分光子将被散射回来。

通过测量返回的散射光的波长，可以得到光纤周围环境的物理参数，如温度、应力和应变等。

光纤长周期光栅传感器的工作原理是基于光纤中被定期改变的折射率。

长周期光栅是一种周期性折射率变化的光学结构，在光纤中形成了一个周期性的折射率变化。

当光线从光纤的一端传输到另一端时，由于光纤中折射率的周期性变化，部分光子将被耦合到光纤的芯部分中。

通过监测被耦合到芯部分的光强，可以得到光纤周围环境的物理参数，如温度和应变等。

微弯光纤光栅传感器的工作原理是基于光纤的微弯曲变化。

当光纤受到外力或外部物理参数的作用，如温度、压力和应变等，会导致光纤发生微弯曲。

微弯光纤光栅传感器通过监测微弯光纤的光强变化来测量这些物理参数。

微弯光纤光栅传感器通常由两个光纤光栅组成，一个作为敏感光纤光栅，另一个作为参考光纤光栅。

通过比较敏感光纤光栅和参考光纤光栅的光强变化，可以得到环境物理参数的值。

综上所述，光纤光栅传感器可以基于光栅的布拉格散射原理、长周期折射率变化和微弯光纤的光强变化来实现对环境物理参数的测量和传感。

这些传感器在温度监测、应力分析、应变测量和压力检测等领域具有广泛的应用前景。
