下载文档原格式

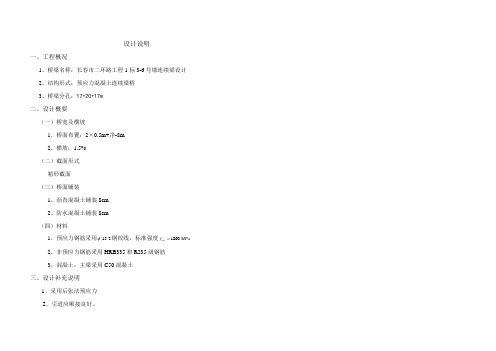

设计说明一、工程概况1、桥梁名称：长春市二环路工程1标3-6号墩连续梁设计2、结构形式：预应力混凝土连续梁桥3、桥梁分孔：17+20+17m二、设计概要（一）桥宽及横坡1、桥面布置：2×0.5m+净-8m2、横坡：1.5% （二）截面形式 箱形截面 （三）桥面铺装1、沥青混凝土铺装8cm2、防水混凝土铺装8cm （四）材料1、预应力钢筋采用2.15s φ钢绞线，标准强度MPa f pk 1860=2、非预应力钢筋采用HRB335和R235级钢筋3、混凝土：主梁采用C50混凝土三、设计补充说明1、采用后张法预应力2、引道应顺接良好。
DESIGN EXPLANATIONⅠ、Engineering Situation1、Name of Bridge ：The first tender 3-6# pier continuous beam design of the engineering at the Second Ring Road of Changchun2、Structure Form ： prestressed Concrete continuous beam bridge3、Span Arrangement ：17+20+17mⅡ、Outline of Design（Ⅰ）Deck Width and Cross Slope1、Deck arrangement ：2×0.5m+clear-8m2、Cross slope ：1.5% （Ⅱ）Cross section Box section （Ⅲ）Deck Paving1、Asphalt concrete paving 8cm2、Waterproof concrete 8cm （Ⅳ）Materials1、Prestressed Reinforcement ： 2.15s φ Steel Strand. MPa f pk 1860=2、Non-prestressed reinforcement ： HRB335 and R2353、Concrete ：C50 in main beamⅢ、Supplement to Design1、Post-tensioning method2、Bridge approach should be connected well.。

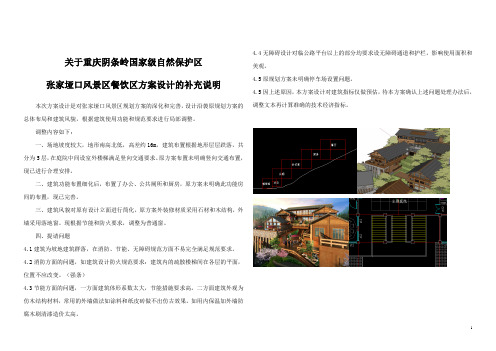

关于重庆阴条岭国家级自然保护区
张家垭口风景区餐饮区方案设计的补充说明本次方案设计是对张家垭口风景区规划方案的深化和完善，设计沿袭原规划方案的总体布局和建筑风貌，根据建筑使用功能和规范要求进行局部调整。
调整内容如下：
一、场地坡度较大，地形南高北低，高差约16m，建筑布置根据地形层层跌落，共分为5层，在庭院中间设室外楼梯满足竖向交通要求。
原方案布置未明确竖向交通布置，现已进行合理安排。
二、建筑功能布置细化后，布置了办公、公共厕所和厨房，原方案未明确此功能房间的布置，现已完善。
三、建筑风貌对原有设计立面进行简化，原方案外装修材质采用石材和木结构，外墙采用落地窗。
现根据节能和防火要求，调整为普通窗。
四、提请问题
4.1建筑为坡地建筑群落，在消防、节能、无障碍规范方面不易完全满足规范要求。
4.2消防方面的问题，如建筑设计防火规范要求：建筑内的疏散楼梯间在各层的平面，位置不应改变。
（强条）
4.3节能方面的问题，一方面建筑体形系数太大，节能措施要求高。
二方面建筑外观为仿木结构材料，常用的外墙做法如涂料和纸皮砖做不出仿古效果。
如用内保温加外墙防腐木刷清漆造价太高。
4.4无障碍设计对临公路平台以上的部分均要求设无障碍通道和护栏，影响使用面积和美观。
4.5原规划方案未明确停车场设置问题。
4.5因上述原因，本方案设计对建筑指标仅做预估，待本方案确认上述问题处理办法后，调整文本再计算准确的技术经济指标。
1。
施工组织设计需补充方案的说明一、资金保证措施为保证工程顺利开展，我合同段在工程资金保证方面将采取以下措施：1、凡是工程款都将直接用于工程建设上，不得将其擅自挪用或它用。
2、在工程建设高潮时期，可考虑银行贷款，以缓解资金短缺问题。
3、在工程施工关键环节上，可向集团公司内部借用部分资金，以确保工程顺利进展。
二、施工用电、用水方面我合同段施工后方即拌和场在用电方面，已于当地农电部门取得联系并安置了农业用电；在供水方面，我标段打了2台机电水井。
经计算足以保证施工期间用水、用电。
另外，我合同段在施工一线备用2台30KW/n发电机组，以保证施工现场用电问题；在用水方面，在讷莫尔河处还配备了3台额定功率较大的水泵，以弥补工程暂时性缺水问题。
三、运输路线、通行便道方面考虑基层与面层荷载强度所需要的时间，并且在工序衔接上，对强度达不到要求都要避开。
总之，无论在进度上还是质量上，都不会因施工便道干扰而受到影响。
四、对小桥涵遗留问题处理方案我合同段由于原施工单位施工管涵砂砾添塞不密实及去年施工期较紧张等原因，小桥涵方面主要存在以下问题：洞口线形便道阻水现象；八字墙、帽石处有水泥浆残渣；3道涵洞出现沉降；沥青麻絮填充不密实等。
为了保证小桥涵工程质量，我合同段将采取下处理方案，使其确保优良。
对洞口线形便道阻水的地方，在4月10前用挖掘机及时清理完成；对八字墙、帽石有水泥浆残渣的地方，在4月30日前进行精心处理直至合格为止；对沉降小于2cm的涵洞，在5月30日前采取用沥青麻絮重新添塞密实或管壁处凿毛抹砂浆的方法进行处理完成；对沉降大于2cm的涵洞，在6月30日前采取拆除端墙重新安装第一管节的方法进行处理完成；对沥青麻絮添塞不密实的地方，在5月30日前进行重新添塞密实处理。
五、已出现和预计出现的质量问题方面我合同段已出现的质量问题主要有：经过一冬的雨雪及交通等方面原因，个别结构层段落受到破坏，我标段在今年施工时将采取加大水泥量方法对其进行修补；个别段路基弯沉、压实度等方面也受到破坏，我合同段采取翻浆、晾晒、碾压方法处理，直至处理合格为止。
设计合同补充协议范本5篇篇1甲方（客户）：____________________乙方（设计方）：____________________鉴于甲乙双方于XXXX年XX月XX日签订的设计合同（以下简称“原合同”），现因实际需要，经双方友好协商，达成以下补充协议：一、协议背景鉴于设计项目的特殊性及实施过程中可能出现的新需求，双方有必要通过本补充协议对原合同的相关条款进行补充、修改或说明。
本协议旨在明确双方权益，确保项目顺利进行。
二、协议范围本次补充协议涉及设计项目的范围、设计进度、付款方式、违约责任及其他相关事项。
三、设计项目范围调整1. 双方同意，本次设计项目范围包括（具体列举设计内容），对于非本次协议约定的设计内容，双方另行商定。
2. 设计要求：乙方需按照甲方的设计要求，保证设计质量，如因乙方设计原因导致项目延误或失败，乙方应承担相应责任。
四、设计进度调整1. 乙方应根据甲方的需求，确保设计进度。
具体设计进度安排如下：（详细列举设计阶段、时间节点及交付物）。
2. 如因乙方原因导致设计进度延误，乙方应支付违约金并承担由此产生的相关损失。
五、付款方式调整1. 双方同意，本次补充协议的款项支付按照以下方式进行：（详细列举付款节点、金额及付款方式）。
2. 如甲方未按约定时间支付款项，乙方有权顺延设计进度并收取滞纳金。
六、违约责任1. 若因乙方设计原因导致设计项目延误或失败，乙方应支付违约金并赔偿甲方由此产生的相关损失。
2. 若甲方未按约定时间支付款项，甲方应承担违约责任，支付滞纳金并顺延设计项目的完成时间。
3. 双方应严格履行本协议，如因一方违约导致协议无法继续履行，守约方有权解除协议并要求违约方承担相应责任。
七、其他相关事项1. 本补充协议自双方签字（盖章）之日起生效，具有与原合同同等法律效力。
2. 本补充协议未尽事宜，双方可另行签订补充协议进行约定。
3. 本补充协议的修改、解除，必须经双方协商一致，并以书面形式进行确认。

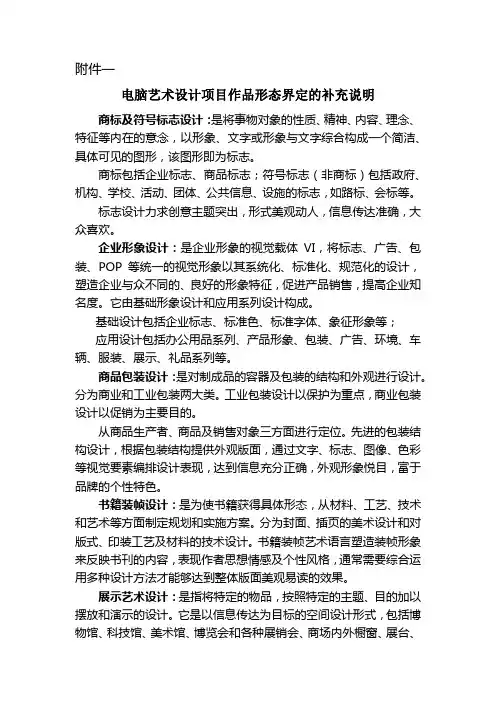

附件一电脑艺术设计项目作品形态界定的补充说明商标及符号标志设计：是将事物对象的性质、精神、内容、理念、特征等内在的意念，以形象、文字或形象与文字综合构成一个简洁、具体可见的图形，该图形即为标志。
商标包括企业标志、商品标志；符号标志（非商标）包括政府、机构、学校、活动、团体、公共信息、设施的标志，如路标、会标等。
标志设计力求创意主题突出，形式美观动人，信息传达准确，大众喜欢。
企业形象设计：是企业形象的视觉载体VI，将标志、广告、包装、POP等统一的视觉形象以其系统化、标准化、规范化的设计，塑造企业与众不同的、良好的形象特征，促进产品销售，提高企业知名度。
它由基础形象设计和应用系列设计构成。
基础设计包括企业标志、标准色、标准字体、象征形象等；应用设计包括办公用品系列、产品形象、包装、广告、环境、车辆、服装、展示、礼品系列等。
商品包装设计：是对制成品的容器及包装的结构和外观进行设计。
分为商业和工业包装两大类。
工业包装设计以保护为重点，商业包装设计以促销为主要目的。
从商品生产者、商品及销售对象三方面进行定位。
先进的包装结构设计，根据包装结构提供外观版面，通过文字、标志、图像、色彩等视觉要素编排设计表现，达到信息充分正确，外观形象悦目，富于品牌的个性特色。
书籍装帧设计：是为使书籍获得具体形态，从材料、工艺、技术和艺术等方面制定规划和实施方案。
分为封面、插页的美术设计和对版式、印装工艺及材料的技术设计。
书籍装帧艺术语言塑造装帧形象来反映书刊的内容，表现作者思想情感及个性风格，通常需要综合运用多种设计方法才能够达到整体版面美观易读的效果。
展示艺术设计：是指将特定的物品，按照特定的主题、目的加以摆放和演示的设计。
它是以信息传达为目标的空间设计形式，包括博物馆、科技馆、美术馆、博览会和各种展销会、商场内外橱窗、展台、货架陈设、庆典布置等。
“物”、“场地”、“人”和“时间”四个要素是成功的展示设计的基础。
展示设计以多项设计技术综合应用，是一种综合性的空间视觉传达设计。
通知各设计室：从6月5日相关的设计工作规定、提料及零件加工图纸的标准化要求等正式全面实施以来，经过2个多月的实践，各已经按，注意以下几个方面的问题：1、凡涉及图纸和料单变更的采用《设计更改通知单》变更；凡涉及图纸和料单中需补充说明的采用《技术通知》予以说明（《技术通知》标准格式附后）；原来采用的其它通知方式一律废止。
2、《设计更改通知单》、《技术通知》上应详细写明需发送的部门。
各设计室在签字（设计、校对、审核）后，直接发到设计部，经设计部审查后发工程部，再由工程部根据文件上写明的“需发送的部门”下发相关部门。
请各设计室主任仔细审核，以免漏发，造成不必要的损失。
3、图纸和料单的下发同第2条。
编号不同的料单和图纸，填写“共页，第页”时应分别填写，不要合在一起，以免给日后的查阅带来不必要的麻烦。
4、关于图册和料单的编号应严格按已下发的文件要求编写，不允许漏编和擅自改变编号方法。
图册和料单有对应关系的应在料单备注栏详细说明图册名称和编号，以方便查阅。
在建工程编号不同于规定编号方法的，必须改变，但可沿用其顺序号，如铝板料单原编号LD-LB-01编至LD-LB-06，新编号按规定可编写如“工程代号-LB-07”；5、模具图设计。
由主设计师绘制，图册首页必须有该工程所有用到的模具截面和编号的一览表，以便于查阅，图册中必须包括需开模的所有模图，不允许分批绘制。
图纸完成后，设计室主任负责校对，各责任人在标题栏签字后发到设计部（相关节点和模具图的电子文件同时提供），由设计部和总工办共同审核，设计部部长在审核栏签字后，发到工程部。
工程部发相关部门，包括采购部、质安部、车间、仓库、项目部。
6、模具图确认。
对型材、胶条厂家返回的模图，由总工办、设计部负责确认。
确认后发采购部，由采购部通知厂家。
确认过程中涉及模具变更的，总工办负责与主设计沟通后确认，由主设计师填写《设计更改通知单》（包括驻外设计室），绘制变更后模具图，按第2条规定的程序发往各部门，各部门按通知内容作好模具图册的变更工作，保证图纸有效性。
文件补充对XX工程文件的补充通知和说明文件补充通知和说明尊敬的各位相关人员：根据我司与贵公司签订的合作协议及相关文件要求，我司需要对XX工程文件进行补充通知和说明。
现特向各位说明如下：一、背景介绍作为一项重要的工程项目，XX工程对于我司及贵公司来说具有重要的意义。
为了确保工程的顺利进行，我司根据合同要求积极组织相关人员进行文件补充工作，以便更好地满足项目需求。
二、文件补充内容1. 工程进展报告为了及时掌握工程的进展情况，我司要求贵公司每两周提交工程进展报告。
报告内容应包括但不限于：工程进度、工程质量、材料采购情况、人员配备及工作安排等，以便我司能够及时掌握项目进展情况，协助解决可能出现的问题。
2. 设计变更申请如果贵公司在工程实施过程中需要对设计进行变更，应及时向我司提出设计变更申请。
申请应包括变更的原因、变更的具体内容、对工程造成的影响以及变更后可能带来的成本变化等相关资料。
我司将根据实际情况评估设计变更的合理性，并在协商一致后进行审核并及时反馈。
3. 施工方案及材料报备为了确保工程施工按照合同要求进行，贵公司需要提供详细的施工方案及使用的材料报备。
施工方案应包括但不限于：施工工艺、组织管理、安全防护措施等；材料报备应包括但不限于：材料名称、规格、数量及生产厂家等相关信息。
我司将对施工方案及材料进行审核，并提出意见和建议。
三、文件补充要求1. 提交时间为保证工程正常有序进行，贵公司需在接到本通知后的五个工作日内将相关文件提交我司指定人员，以便我司及时进行审核和协调。
2. 文件格式文件需以电子版形式提交，格式要求为PDF或Word，确保文件内容的准确性和完整性。
3. 文件编号为了方便管理和跟踪，请贵公司标明每份文件的编号，并做好文件管理，以便文件的查阅和使用。
四、联系方式如贵公司对以上文件补充通知和说明有任何疑问或需补充提供其他相关资料，请及时与我司项目负责人联系，联系方式如下：项目负责人：XXX联系电话：XXX电子邮箱：XXX请贵公司按照以上要求履行文件补充通知和说明的义务，确保工程文件的完善性和及时性，共同推动工程的顺利进行。
合川盐化工业有限公司60万吨/年真空制盐搬迁技改工程矿山输卤管道安装工程过涪江管道施工图设计补充说明中交武汉港湾工程设计研究院有限公司二○一一年五月合川盐化工业有限公司60万吨/年真空制盐搬迁技改工程矿山输卤管道安装工程过涪江管道施工图设计补充说明※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※项目名称: 合川盐化工业有限公司60万吨/年真空制盐搬迁技改工程矿山输卤管道安装工程过涪江管道施工图设计补充说明项目委托单位: 合川盐化工业有限公司项目承担单位:中交武汉港湾工程设计研究院有限公司公司经理：王贤成（教授级高工）公司总工：李宗哲（教授级高工）咨询公司经理：万华（高级工程师）咨询公司审定：齐同钦（高级工程师）项目负责人：邵燕来（高级工程师）主要研究人员:向华（高级工程师）陈贤祎（工程师）石磊（工程师）李广杰（工程师）合川盐化工业有限公司60万吨/年真空制盐搬迁技改工程矿山输卤管道安装工程过涪江管道施工图设计补充说明根据2011年5月13日专家评审会意见，对《施设》作以下补充说明，设计原文中和本补充说明中相关内容不相符的以本补充说明为准：一、管材选型依据及高程要求根据《重庆合川盐化工业有限公司60万吨/年真空制盐搬迁技改工程初步设计》第一册《矿山初步设计说明书》的要求，矿山输卤大石——方溪河边选用GB/T8163—2008标准¢351*10，20#钢无缝钢管，流速为1m/s以下，为保证过涪江管道的安全，同时和¢351*10的管径和流速相匹配，选用和矿山主注水管道相同的型号GB/T8163—2008标准¢377*15，20#钢无缝钢管，其抗压能力超过10Mpa。
管道铺设进口高程必须超过210m（黄海，下同），出口高程超过207m，保证两岸管道在库区常年蓄水位以上。
二、管道施工技术要求（一）、管道施工和验收标准：1.《工业管道工程施工及验收规范》GB50235—972.《工业金属管道工程质量检验评定标准》GB50184—933.《工业管道焊接工程施工及验收规范》GB50236—984.《给排水管道工程施工及验收规范》GB50268—975.《现场设备、管道焊接工程施工及验收规范》GB50236—986.《施工现场临时用电安全技术规范》JGJ46—19887.《钢溶化焊对接接头射线照相和质量分级》GB3323—988.《无缝钢管超声波探伤检验方法》GB/T5777—1996（二）.管道防腐1.材料进场检验1).管道到场必须核对规格、材质及技术参数，必须有制造厂的合格证明书，有关指标应符合GB/T8163—2008标准的要求。
2）.管道、管件在使用前，应进行外观检查，其表面要求为：无裂纹、缩孔、夹渣、粘砂、折迭、重皮等缺陷，表面应光滑，不允许有明显划痕。
2.管道防腐管道防腐采用特加强三油两布沥青马路脂防腐，管道的防腐应在管道到场时组焊前进行，管端预留10cm作焊接切口使用，探伤试压合格后按下列要求补作防腐。
1）．钢管在防腐前必须进行表面除锈，达到相应的质量标准后方可进行。
2）．熬好的沥青应进行化验达到相应的技术要求后方可使用。
3）．底漆用沥青必须和面漆沥青标号相同，调制底漆的汽油应沉淀脱水，汽油与沥青的体积比应为：2~3，涂底漆前钢管表面应干燥无尘，底漆应涂刷均匀，不得漏涂、不得有凝块和流痕等缺陷；厚度符合设计要求，管两端150~200mm范围内不得涂刷底漆。
4）．浇涂沥青和包玻璃布应在底漆干燥后方可进行，在常温下底漆与浇沥青的时间间隔不应超过24h，沥青浇铸造温度宜在200℃～220℃之间，但不得低于180℃，每层沥青浇铸应为1.5mm；浇涂沥青后应立即缠绕玻璃布，玻璃布必须干燥、清洁，玻璃网布搭接长度应符合设计的30～５０mm，并用热熔沥青玛蹄脂粘合，玻璃布的沥青浸透率应达到95%以上，严禁出现大于50×50mm的空白；管子两端应留出一定距离的长度不涂沥青。
5）．除采取特别措施外，严禁在雨、雪、雾及大风天气进行露天作业。
6）．各层防腐层完成后，应对其质量进行检查，包括：（1）外观检查：用目视逐根检查，表面应平整，无明显气泡、麻面、皱纹、凸瘤等缺陷。
（2）厚度检查：按照设计要求的各层厚度，用防腐层测厚仪进行检测。
（3）防腐层的连续完整性检查：用高压电火花检漏仪检测，以不打火花为合格，在防腐作业线的末端，设置高压电火花检漏仪检测。
（4）粘接能力检查：在管道防腐层上，切一夹角45～60°的切口，切口长度长约40～50mm，从尖端撕开30～50cm2，防腐层应不易撕开，撕开后粘附在钢管表面上的第一层沥青占撕开面积的100%为合格。
（三）、管道加工和组装1.管道组对前，对坡口及其外表面进行清理，管内不得留有杂物，并保持清洁，组对时不得强力对口以免管道产生附加应力。
2.管道组装前应将管端20mm内的油污、铁锈、熔渣等清除干净，焊接的管段下班前应用临时盲板封堵管端，以防脏物进入管内。
3.管端如有轻微变形可用专用工具校正，不得用锤直接敲击管壁，校正无效，应将变形部分切除。
4.管道平直度在接口中心200mm处测量，焊口装错口不得大于1mm，全长偏差不得大于10mm，对口弯曲度不得大于1/400。
5.当采用斜口时，其偏转度应≤3º，相邻两斜口的间距在偏转角同向时不得小于15倍管道公称直径，在偏转角异向时不得小于30倍管道直径。
（四）．管道焊接1.管道焊接前必须将焊口周围10—15mm处的油绣、污垢等杂质清理干净，直至露出金属光泽。
2.焊口的位置应避开应力集中区且便于施焊，管道对接焊口．其中心线距离管子弯曲起点不小于管子外径，且不小于1OOmm。
两个对接焊口间距离不得小于管子直径且不得小于150mm，在主管上开孔时应避开焊缝。
3.焊口的局部间隙过大时，应修整到符合规定尺寸，严禁在间隙内加填塞物。
4.管道焊接时，使用4次焊接工艺，每道焊缝必须连续一次焊完，前一层焊缝没焊完前后一层焊缝不得开始焊接；根焊道韩完成后立即进行热焊道的焊接，任何情况下其间隔不得超过5min，超过5min,应进行含铅预热。
5.每个焊工必须具有焊工中级以上资质。
（五）.工艺措施1.管道坡口应设计要求，坡口面如有影响焊接质量的局部凹凸不平应加以修整，有裂纹、分层、熔渣等缺陷应在焊前清除掉，坡口端面不平度应小于0.5.mm。
管道对接接头的坡口形式应为V行，其尺寸应符合下表：2.本工程所使用的GB/T8163无缝钢管材质为20#钢，焊接坡口采用“V”型坡口单面焊双面成型，焊条采用422Φ2.5或Φ3.2焊条，施焊前应烘烤。
3.钢管组对时应采用组对点焊，点焊使用的焊条、焊接工艺与正式焊接相同，焊点焊肉适度，点焊长度25-30mm，焊肉两端在焊后必须修成缓坡形。
（六）.焊接技术要求1.管道焊工必须经考试合格后方可参加焊接、焊工考试合格证应在有效期内。
2.焊接时电弧不宜过长，不宜超过0.5-1.1焊条直径，清根采用碳弧气刨，将碳瘤、熔渣未焊透及裂纹等清除干净，清根深度宜大于第一层焊缝厚度；3.施焊过程中换焊条或灭弧时，重新引弧点应在起焊点前15-20mm，然后将电弧拉长带回起焊点。
每层焊完后应符合下列要求再进行下一次焊接：（1）第一层焊接宜选用小直径焊条仔细施焊，单层焊面时应将根部熔透。
（2）焊缝必须熔合良好。
（3）清除熔渣、飞溅物后进行外观检查，如发现有裂纹、气孔、夹渣、焊瘤等缺陷时应将缺陷铲除并重新补焊。
（4）各层接头应错开，一般宜为50mm。
（5）倒退法施焊时，下一层施焊方向应与前一层施焊方向相反。
4.焊缝缺陷超出允许范围时应进行修补或割掉，母材上的焊疤、擦伤等缺陷应打磨平滑，深度大于0.5mm的缺陷应修补。
缺陷修补前焊缝表面的所有油污、铁锈、泥土等应清除干净。
所有补焊焊缝长度应大于50mm。
四.焊接质量检验（一）、焊接质量检验1.管道对接焊缝进行100%外观检查和无损探伤,探伤标准按《钢溶化焊对接接头射线照相和质量分级》GB3323—98和《无缝钢管超声波探伤检验方法》GB/T5777—1996进行。
2.本工程管道为V类管道，焊接接头检验为100%外观检查，检查前应将药皮、飞溅物清理干净，焊缝表面质量应符合下列要求：（1）焊缝表面不得有裂纹、未融合、气孔、夹渣等缺陷。
（2）焊缝咬边深度不得大于0.5mm，焊缝两侧咬边的总长度不应超多该焊缝长度的10%。
（3）焊缝几何尺寸应符合设计要求。
（4）焊缝的宽度比坡口宽2.5-3.5mm.（5）对焊缝的余高应小于3mm。
3.焊缝无损探伤检查应由取得相应资格证书的检测人员承担。
4.本工程管道压力等级为4.5mpa，探伤合格等级为Ⅲ级焊缝标准，焊缝在任何300mm焊缝长度中，未焊透总长度不得超过25mm。
5.经检验不合格的焊缝应进行返修，返修后应按原规定进行检查，焊缝返修不得超过两次。
（二）．管道试压在过江管道完成陆上焊接后，和沉入江中回填之前均应进行试压，管道严密性试验的试验压力为4.5Mpa，强度试验压力为6.75Mpa。
试压标准如下：1.在陆上试压可采用空压试压，沉入江中后必须进行水压试压应排尽管道内的空气，然后升压，并反复检查；当升至3.0Mpa时，停压15min，再升至6.75Mpa，停压15min，稳压4h，压力降不大于1%强度试验压力为合格；然后降至4.5Mpa进行严密性检验，稳压24h，其压降不大于1%试验压力为合格。
2．稳压期间应对管道进行全面检查，如发现渗漏应打上标记，降压后立即处理，处理后应重新试压，直至合格。
五、通航安全评估输卤过江管道采用20号无缝钢管，其使用年限长，化学稳定性好，可耐各种强酸、强碱；连接可靠性高，摩阻系数低，沉管较为简单，便于施工。
管道选址处两岸自然岸坡稳定，无滑坡、崩塌、泥石流等不良地质现象存在，选址合理。
过江管道采用埋入式，管道埋置于河床底以下2m，主航槽宽度内管顶标高为187m，工程河段天然状况下最低通航水位为192.16m，草街航电枢纽将于2010年蓄水，正常蓄水位203m，汛期坝前水位降低至200m运行，工程河段处于常年库区，水深加大。
主航槽宽度内管顶标高距离汛期低水位10.8～11.4m，距离正常蓄水位13.8～14.4m，管顶设置深度满足《内河通航标准》中相关规定。
拟建工程对工程河段的通航环境条件影响主要表现在施工期，工程建成后，基本不会对该河段的通航环境条件造成影响。
（一）、通航安全保障措施1.工程施工期安全保障措施（1）根据《中华人民共和国航道管理条例实施细则》、《中华人民共和国水上水下施工作业通航安全管理规定》等相关文件的要求，在工程开工以前，工程建设单位应将工程施工图、施工组织设计等内容上报主管部门，水下施工作业必须得到管理部门的批准后，才能实施。
