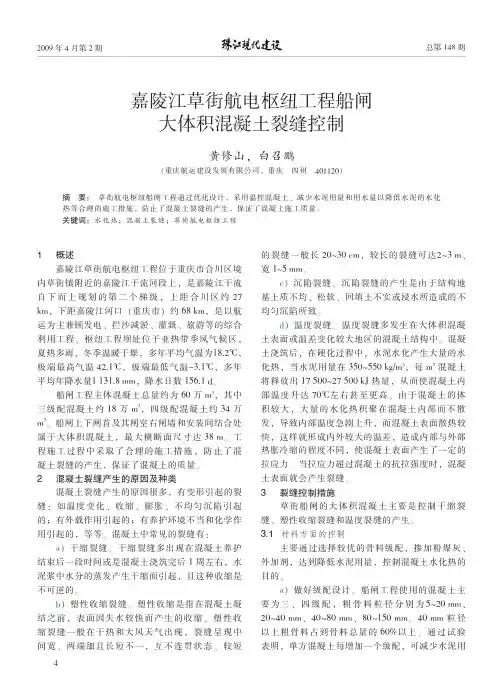

嘉陵江草街航电枢纽工程船闸大体积混凝土裂缝控制黄修山，白召鹏（重庆航运建设发展有限公司，重庆四州401120）摘要：草街航电枢纽船闸工程通过优化设计，采用温控混凝土、减少水泥用量和用水量以降低水泥的水化热等合理的施工措施，防止了混凝土裂缝的产生，保证了混凝土施工质量。

关键词：水化热；混凝土裂缝；草街航电枢纽工程1概述嘉陵江草街航电枢纽工程位于重庆市合川区境内草街镇附近的嘉陵江干流河段上，是嘉陵江干流自下而上规划的第二个梯级，上距合川区约27 km，下距嘉陵江河口（重庆市）约68km，是以航运为主兼顾发电、拦沙减淤、灌溉、旅游等的综合利用工程。

枢纽工程坝址位于亚热带季风气候区，夏热多雨，冬季温暖干燥，多年平均气温为18.2℃，极端最高气温42.1℃，极端最低气温-3.1℃，多年平均年降水量1131.8mm，降水日数156.1d。

船闸工程主体混凝土总量约为60万m3，其中三级配混凝土约18万m3，四级配混凝土约34万m3。

船闸上下闸首及其闸室右闸墙和安装间结合处属于大体积混凝土，最大横断面尺寸达38m。

工程施工过程中采取了合理的施工措施，防止了混凝土裂缝的产生，保证了混凝土的质量。

2混凝土裂缝产生的原因及种类混凝土裂缝产生的原因很多，有变形引起的裂缝：如温度变化、收缩、膨胀、不均匀沉陷引起的；有外载作用引起的；有养护环境不当和化学作用引起的，等等。

混凝土中常见的裂缝有：a）干缩裂缝。

干缩裂缝多出现在混凝土养护结束后一段时间或是混凝土浇筑完后1周左右，水泥浆中水分的蒸发产生干缩而引起，且这种收缩是不可逆的。

b）塑性收缩裂缝。

塑性收缩是指在混凝土凝结之前，表面因失水较快而产生的收缩。

塑性收缩裂缝一般在干热和大风天气出现，裂缝呈现中间宽、两端细且长短不一，互不连贯状态。

较短的裂缝一般长20~30cm，较长的裂缝可达2~3m、宽1~5mm。

c）沉陷裂缝。

沉陷裂缝的产生是由于结构地基土质不均、松软、回填土不实或浸水所造成的不均匀沉陷所致。
