7激光输出

YLP 系列掺镱光纤激光“B ”型及“B2”型实用简介及注意事项(您的设备是那种机型, 请注意查看随机说明!两种机型的接口略有不同!)：♦ 激光的内部结构示意图Master Oscillator(MO)：主振荡器Booster(BS)/Power amplifier ：功率放大器MO control ：主振荡器控制Booster control ：功率放大器控制Power level ：功率调节Modulation ：调制（激光开关信号）Emergency Stop ：急停信号 MO ON/OFF ：主震荡器开/关 Synchronization ：同步频率输入 Delivery fiber ：传导光纤 Output head ：激光输出头♦ 推荐激光电气连接示意图注意: 绿/黄线请接机壳, 不要悬空!♦电气连接注意事项：1.主电源（直流24伏）必须具备充足的功率（参考激光器相关参数中的最大电流消耗值）并能够具备在250微秒的短暂时间内可以提供超过50%的峰值电流。

通常的型号，电流消耗小于8安培，而峰值电流小于12安培即可。

电源必须保证正常使用时和峰值期间保持稳定的电压（所需要的稳定度请参阅相关的激光电气参数要求）。

电源的过压或不足及上电过程的杂波都会导致激光运行的不稳定。

2.连接主电源及激光器的导线必须使用合理的长度及面积，以保证不会产生太大的压降（特别是对峰值电流消耗而言）。

3.主电源24伏应当使用“悬浮”输出。

其负极应当仅与激光电源的蓝线连接。

错误的连接可能生成回路电流（上图画叉红线所示）4.激光接地（DB25针的10-15，24）和激光电源24伏的负极（蓝线）在激光模块内部被连接在一起。

在模块以外不允许将任何端口连接在一起！5.在模块内部共地端是通过一个470欧姆的电阻及并联的47纳法的电容与外壳相连接的。

这样的设计会中和地和机壳之间的电位。

6.控制卡的接地端可以在设计中同大地相连接。

如果没有的话，而控制卡电子线路具有“悬浮”地，不可以同24伏电源的负极及地线连接（蓝线和黄绿线），参考上图中的红虚线。

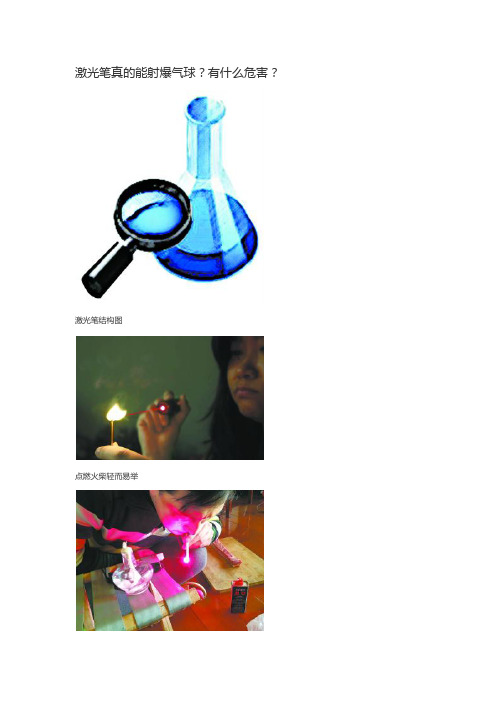

激光笔真的能射爆气球？有什么危害？激光笔结构图点燃火柴轻而易举点着香烟也不费劲【“大功率”激光笔网上热销】激光笔一度是中超球迷的“标配”。

球员开球前，头上会有绿色的光点晃来晃去，这就是球迷在使用激光笔远距离干扰比赛。

记者在淘宝上输入“大功率激光笔”这几个字，能搜到与之关联的数万个产品。

根据波长不同，这些激光笔照射出的光分为红、绿、蓝三种颜色。

不少卖家在产品介绍中宣称，激光笔发出的光可以“秒杀火柴”、“点燃爆竹”甚至能“点烟”。

测量激光笔能量大小的单位是瓦，最低的是3毫瓦（即0.003瓦），还有功率100、200、300、50 0毫瓦的，有的卖家甚至标榜自己的激光笔功率可以达到10瓦。

这些激光笔的价格也贵贱不一，最便宜的只要几十块钱，最贵的数百元。

这些激光笔通常只需要几颗纽扣电池，或者是干电池。

记者随后询问了几位兜售激光笔的卖家，有的卖家虽然标称其激光笔功率更大，但也坦言，其实号称高功率，只是为了吸引买家的注意。

一般这种激光笔的实际功率要比标注的小一些。

“几十元到百余元的激光笔，其发射功率大都在250毫瓦以下，超过这个功率，激光笔的价格就比较高了，所以不可能卖得太便宜。

”随后，记者以不到200元的价格，购买了一款标称输出功率为250毫瓦的红色激光笔。

在与卖家的交流中，记者发现，制作大功率激光笔的零件很容易就能找到，只要有开关、激光二极管（在外电场作用下能发光的半导体材料）、激光组件，个人就能在家制作简易的激光笔。

【两米之外能点着火柴】记者注意到，这种号称输出功率为250毫瓦的激光笔外形与平时使用的LED（发光二极管）手电筒看上去十分相似。

但仔细观察，记者还是找到了不同处，激光笔是将手电筒头部的反光碗换成了一个直径约为3毫米的聚光透镜。

装上充满电的锂电池，记者打开激光笔，一束红色的光柱立即从透镜处射出，亮度很高。

看了这束光柱不到10秒钟，记者就感到眼睛有些不适。

与激光笔一同邮寄过来的，还有一盒火柴。

激光打印机操作规程激光打印机是一种高效、高质量的打印设备，常用于办公环境中。

为了确保激光打印机的正常使用和延长其使用寿命，下面是一些激光打印机的操作规程。

1. 接通电源和连接电脑在开始操作之前，确保激光打印机已经接通了电源，并正确地连接到电脑上。

电源线应连接到一个稳定的电源插座，尽量避免与其他高功率电器共用同一个插座。

USB 线或其他连接线应插入到正确的接口。

2. 预热打印机开机后，激光打印机需要进行预热。

在预热完成前，不要进行打印操作，以免影响打印质量或损坏打印机。

通常，激光打印机需要几分钟的时间进行预热，可以在打印机显示屏上查看进度。

3. 放置纸张并设置打印参数在打印之前，确保正确放置纸张并设置好打印参数。

打印参数包括打印质量、纸张大小和纸张类型等设置。

可以在打印机的设置菜单中进行修改。

4. 避免过载纸张在放置纸张时，确保不要过载纸盘，以免造成纸张堵塞或损坏打印机。

不要放置过多的纸张，最好保持纸盘只有四分之三满。

5. 避免使用损坏或低质量的纸张使用损坏或低质量的纸张会影响打印质量，并且可能会损坏打印机。

因此，在放入纸张之前，确保纸张没有明显的损坏或弯曲，并选择质量较好的纸张。

6. 针对特殊材料进行打印设置如果需要打印特殊材料，如信封、标签或卡片等，需要在打印参数中进行相应的设置。

这些特殊材料通常需要额外的支持或处理方式。

7. 避免开启打印机覆盖物不要随意开启或移动打印机的覆盖物。

在打印过程中，激光打印机会产生热量和静电，打开覆盖物可能破坏印刷质量并导致可能的电击风险。

8. 定期清洁打印机为了保持打印质量和延长打印机使用寿命，定期清洁打印机是必要的。

可以使用打印机提供的清洁工具或湿布来清洁打印头和纸盘等部分。

不要使用含有酒精或其他有害物质的清洁剂。

9. 及时更换打印耗材当打印耗材低于某个阈值时，打印机会发出警告信息。

在收到警告信息后，尽快更换打印耗材，以免影响打印质量。

注意购买适用于该型号的标准耗材。

激光打标机常见故障与解决方法一、现象1：激光打标机无激光输出1、检查激光谐振腔光路是否出现偏移？检查方法为,打开激光打标机光路铝型材盖子将激光打标机按正常方法启动,并将电源电流调整到12A左右,关掉Q驱动器电源,用白色倍频片在半反射镜片前面看是否有绿色的激光输出,如果有,表示激光谐振腔工作正常,如果没有绿色激光输出,请重新调整光路的全反射镜片和半反射镜片,直到用白色倍频片看到绿色激光输出,并将激光电源电流调小后,在小电流下绿色激光点调整到越亮越大越好.2、检查激光打标控制卡上的PWM信号与Q驱动器上的信号连线是否断开？从而导致出光信号无法输出,正常接线方法有两种：一种为公司自制Q驱,激光打标软件的驱动方式为STRONG.CFG,打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB9针插头的第4脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第5脚.另一种是##星辰的Q驱动器,连接方式为打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB15针插头的第1脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第9脚.解决方法：更换信号线或者重新焊接好原来信号线.3、检查激光打标控制卡是否损坏？如果安装的是##星辰的Q驱动器,检查两路信号.A.激光输出信号激光打标控制卡上激光输出信号为DB15针插头的第1脚连接到Q驱动器DB15针插头的14脚.正常情况下,激光输出信号电压是：打标时为高电平,即打标时为5V,不打标时为0V.如果控制信号电压不对,即为激光打标控制卡损坏.B.PWM信号.连接方法见上一条,不打标时控制卡第5脚和第7脚之间电压为0V,打标时的电压在0—5V之间,改变脉冲宽度后打标电压会有变化,加大脉冲宽度电压会上升,反之会下降.如果改变脉冲宽度电压没有变化则激光打标控制卡坏.如果安装的是自制Q驱动器则只要检查PWM信号即可.解决方法为：更换全新激光打标控制卡4 检查激光打标软件的驱动方式是否正确？正确的驱动方式为：〔1〕如果激光打标机Q驱动器为白色星辰数字式Q驱动器,那么选择的软件驱动方式为CTS502B-XP-YAG3.cfg时激光打标机才能正常输出激光,〔2〕如果激光打标机Q驱动器为我们公司自己生产的软件内控式Q驱动器,那么选择的软件驱动方式为CTS502B-XP-STRONG-YAG.cfg时激光打标机才能正常输出激光,如果是软件Q驱动方式选择不正确,此时激光打标机便不会有激光输出,解决方法为：在电脑的程序文件的菜单下找到MarkingMate System软件,然后点击UTILITY,再进入驱动管理员Drv-Manager选择正确的驱动方式5、检查电脑操作系统或电脑是否有故障？检查方法为：〔1〕首先检查电脑的；我的电脑〔右键〕-属性-硬件-设备管理器看是否有找到激光打标PCI控制卡,如果有问号,表示激光打标控制软件的控制卡驱动程序未安装好,因此无法输出打标出光信号,解决方法为:重新安装电脑系统和激光打标软件,电脑重新启动时直接按F11后再输入备份密码"yida〞即可以6、检查激光电源是否损坏？检查方法为：启动激光打标机后点击激光电源"START/STOP〞键,WORKING指示灯工作后,再调节激光电源电流调节旋钮,如果电压显示表数字无法上升或显示0,表示激光电源损坏.解决方法为：更换激光电源.7、检查半导体激光器是否损坏？检查方法为：〔1〕启动激光打标机后点击激光电源"START/STOP〞键,WORKING指示灯工作后,再调节激光电源电流调节旋钮,如果2020S型号电源电压显示表数字无法上升到16V以上,2415型号电源电压显示表数字无法上升到21V以上时,半导体激光器损坏,〔2〕或者将激光打标机正常启动后,用倍频片放置在半导体激光器模块激光棒的前端卡是否有很强的绿光输出,如果没有表示半导体激光模块损坏8 检查半导体激光器,Q开关,全反半反镜片的表面是否有结露挡光现象？检查方法为;打开激光打标机谐振腔的铝合金盖子用眼睛观察,如果有结露现象故障原因为冷水机设定温度过低或者室内温度过高,导致激光机和室温温差过大,从而产生结露挡住激光输出.解决方法为：〔1〕将激光冷水机的工作温度设定为25度〔2〕将激光打标机工作的室内开启空调将室温控制在30度左右二、现象2：激光打标时输出激光很弱1、检查Q驱动器上的M1、M2、M3档位是否选错？正确的方式是选择M1模式.2、检查打标工件的焦距是否正确？激光打标的原理是通过将高能量密度的准直平行激光进行聚焦后通过瞬间的高峰值功率将产品的表面物质进行气化,只有在正焦点时激光的能量才会最强,就像我们用放大镜烧火柴的原理一样,检查方法为上下移动工作台,看激光能量是否有变强,如果有,重新调整焦距即可以.3、检查激光冷水机水温是否过高或过低？检查方法：〔1〕查看激光冷水机温度显示表,看温度是否超过26摄氏度或低于10摄氏度,并用手指伸入激光冷水机盛水容器内,看实际水温和温度显示表是否相符,如果温度相符,并且超过26摄氏度或低于10摄氏度,首先检查激光冷水机前面的防尘过滤网上灰尘是否过多,如果灰尘过多,先清洗灰尘,再观察冷水机制冷温度是否可以控制在25度左右,如果可以表示故障排除,如果不可以,问题有可能是压缩机氟利昂压力不够,制冷量不够,解决方法为：联系专业空调制冷工添加氟利昂4 检查Q开关水温是否过高？检查方法为：打开激光打标机谐振腔铝合金盖子,等激光打标机工作30分钟后,用手指去摸Q开关的表面,看Q开关表面温度是否烫手？如果烫手表示声光Q开关的冷却循环水路被水垢堵住,从而导致声光Q驱动器电源保护,激光输出就会变弱,解决方法为：将Q开关拿下来,打开进出水嘴用高压水枪吹通后重新安装回去即可5、检查全反,半反射镜片、聚焦镜片、振镜镜片、Q开关的镜片表面是否弄脏或擦花？检查方法为：用高亮度白光LED手电筒对着光学镜片表面观看,看镜片表面是否有烧伤点或者灰尘,如果有,请用柔软的脱脂棉签和无水酒精将表面的灰尘和斑点擦掉,并重新用倍频片轻微调整全反,半反镜片即可,如果擦洗镜片后仍然不行,请更换相关光学镜片.6、检查半导体激光器,全反射镜片,半反射镜片和扩束镜是否绝对同心和准直？如果光路不在一条同心直线上,激光输出时激光模式就会变差,激光的穿透能力就会降低,检查方法为：正常启动激光打标机后,将激光电源电流调节到可以加工产品的电流后,将Q驱动器电源开关关掉,用倍频片放在扩束镜的前面,并轻微调整半反射镜片,看绿色激光亮度是否最亮,并且在倍频片上是一个实心的圆光斑？如果不是重新调整光路至上述标准即可.7、检查Q开关是否没有调好？正常情况为打标时Q开关输出激光,不打标时Q开关要锁住激光.检查方法为：可将激光电源的电流调到最大,将倍频片放在半反射镜片之前看有没有绿色激光漏光.如果漏光,激光会很弱.解决方法：重新调整Q开关,激光通过Q开关的中心通过,电流最大时用倍频片放在半反射镜片的前面仍然没有绿色激光输出即可.8、检查经过扩束镜的激光有没有打在振镜中心或者是振镜的镜片是否刮花？检查方法：将聚焦镜头取下来后,正常启动激光打标机,激光电源电流调节至正常打标的电流后,关掉Q驱动器电源,用倍频片放在振镜中央看激光是否在绿色的激光是否为实心圆形光斑,如果不是,表示激光没有被送到振镜镜片中央,被挡住壹部分,所以激光会变弱.解决方法：重调光路扩束镜位置,直至将激光输送到振镜镜片的中央或更换振镜片.三、现象3：激光不打标时会连续输出激光或漏光1、错误的开关机顺序均可能会导致连续出光.正确的开机顺序为：总电源=＞电脑=＞打标软件=＞激光电源=＞等激电源上的READY灯亮后=＞按START键启动=＞Q驱动器=＞振镜电源开关.关机顺序与之相反.2、激光打标软件在使用弓形填充,填充大面积图形时,如果按ESC暂停时或选择自动雕刻按ESC 暂停时会出现电脑死机或漏光现象,解决方法为：重新启动电脑,并打开激光打标软件即可3、检查激光打标控制卡是否损坏？检查方法：如果安装的是##星辰的Q驱动器,检查两路信号.A.激光输出信号激光打标控制卡上激光输出信号为DB15针插头的第1脚连接到Q驱动器DB15针插头的14脚.正常情况下,激光输出信号电压是：打标时为高电平,即打标时为5V,不打标时为0V.如果控制信号电压不对,即为激光打标控制卡损坏.B.PWM信号.不打标时控制卡DB15针插头第5脚和第7脚之间电压为0V,打标时的电压在0—5V之间,改变脉冲宽度后打标电压会有变化,加大脉冲宽度电压会上升,反之会下降.如果改变脉冲宽度电压没有变化则激光打标控制卡坏.如果安装的是自制Q驱动器则只要检查PWM信号即可.解决方法为：更换全新激光打标控制卡.4、Q开关没有调好,正常情况为打标时Q开关输出激光,不打标时Q开关要锁住激光.检查方法为：可将激光电源的电流调到最大,将倍频片放在半反射镜片之前看有没有绿色激光漏光.如果漏光,激光会很弱.解决方法：重新调整Q开关,激光通过Q开关的中心通过,电流最大时用倍频片放在半反射镜片的前面仍然没有绿色激光输出即可5、Q驱动器坏,检查方法：将射频功率计串联在Q驱动器和Q开关之间,打开Q驱动器.看Q驱动的射频输出功率,如果功率低于35W则Q驱动器损坏.解决方法：更换Q驱动器.6、Q开关坏.如果以上都没有问题,则Q开关损坏.解决方法：更换Q开关〔这种情况较少,一般来说Q开关坏了,数字Q驱动器会报警〕四、现象4：振镜不动1 检查振镜电源是否供电？检查方法：取下平场镜,打开振镜开关.用手轻按振镜的两个镜片的边沿,看振镜电机是否锁紧.如果能自由摆动,则振镜没有上电.打开振镜DB25针插头的外壳,用万用表检查插头上12脚——24脚10脚——24脚的电压,正常情况电压分别为-24V±0.5V、+24V ±0.5V.如果电压正常,则振镜故障,更换振镜.如果没有电压,再检查主控箱后面振镜电源航插〔上面有"振镜电源〞标记〕1脚——3脚〔+24V±0.5V〕、2脚——3脚〔-24V±0.5V〕电压,如果此处电压正常,说明从主控箱到振镜的连接线有焊接不良,重新焊接线头.如果此处电压不正常,则振镜电源损坏,更换振镜电源.2、板卡坏,更换板卡.板卡上X、Y振镜信号的电压,正常情况是：打标时为0-5V之间变化,不打标时为0V.激光控制卡DB9插头1脚X+、6脚X-,3脚Y+、8脚Y-.振镜DB25针插头3脚Y-、16脚Y+,4脚X-、17脚X+.如果控制卡上有信号,振镜上没有信号,则连接线有焊接不良,重新焊接线头.五、现象5：振镜抖动和啸叫1、地线没有接好,重新接好地线.2、关掉激光电源,Q驱动器,用手轻轻接触振镜的镜片边沿是否抖动或听振镜是否啸叫,如果故障排除,再逐一打开激光电源和Q驱动器,以判断是激光电源还是Q驱动器引起.3、如果是因为激光电源引起振镜抖动或啸叫,可将激光电源的电源线与其它的信号线尽可能的分开些,一般来说可将故障排除.如果故障仍然存在,更换激光电源.4、如果是因为Q驱动器引起振镜抖动或啸叫,则应该检查Q驱动器与Q开关之间的连线是否短路,该信号线短路会导致此故障.如故障仍然存在,可更换Q驱动器.5、振镜坏,更换振镜.六、现象6：打标效果不好1、打标软件或者系统的原因.重装系统或打标软件.2、打标软件的相对应材料的打标参数没有调好,重新调整参数.3、焦距没有调好,重新调整焦距.4、打标的图形没有做好或者打标材料不行.七、现象7：图形变形1、图形本身没有做好,或图形在coredraw和cad软件输出时没有放大10倍输出,导入打标软件后会出现变形或圆角变直角现象,解决方法：重做.2、打标软件校正参数没有调好,重新调整失真校正里面的枕形鼓形和水平垂直较正.3、打标软件或者系统有问题,重新安装打标软件或系统.4、振镜坏,更换振镜.八、现象8：尺寸不对1、导出的图形本身尺寸与所需要的图形尺寸不符,重新做图.简单的图形可以用打标软件将尺寸更改过来,复杂的图形容易变形.2．焦距产生了变化,不在正焦点时打标尺寸和实际尺寸都会发生偏差.解决方法：重新调整焦距. 3．打标软件校正参数没有调好.重新调整参数.九、现象9：工作一段时间后,打标错位1、固定振镜的螺丝没有锁紧,将振镜固定紧.2、操作系统或打标软件问题,或操作系统装有杀毒软件有时也会导致此问题.重装系统或者将杀毒软件删除后重装打标软件.3、振镜本身的温度漂移问题,更换振镜.十、现象10：打标直线成波浪形1、激光打标机整机接地地线没有接好,重新接地线.2、振镜波形没有调好,更换振镜,3、激光电源、Q驱动器、通话中的手机等干扰源导致.十一、现象11：脚踏开关不起作用1、脚踏开关坏,更换脚踏开关.2、板卡与脚踏开关之间的信号连线开路.板卡上DB15针6脚、12脚和脚踏开关相连,用万用表测量板卡和脚踏之间的通断,不通则接头焊接不好,重新焊接接线头.3、以上都没有问题则板卡坏,更换激光打标卡.十二、现象12：空气开关跳闸1.检查空气开关的容量是否不够,更换容量10A的空气开关.2 主电路有元器件损坏,更换主控箱.十三、现象13：冷水机不工作1.冷水机电源线是否接和主机相连.2.冷水机前面板上的开关是否被关闭.3.检查输入电压是否偏低4.冷水机存在故障报警,有"滴滴〞的报警声十四、现象14：设备无法启动1. 先检查水冷机是否工作,因为如果冷水不工作,机器的主控电路是会把激光电源和Q驱动器电源电源关闭,对半导体模块和Q头起保护作用.2.冷水机流量不够.检查水管中是否有气泡,启动水冷机后按下滤芯上面的红色按钮,排出空气.检查水位是否到水箱的2/3处.3.上述两种方法仍无法解决问题,请更换滤芯,因为滤芯使用过久会发胀发泡和污垢太多,导致水流量不够,从而主控电路会保护4.冷水机存在故障报警,有"滴滴〞的报警声,请先查看报警代码,核对故障原因〔水冷机左侧标签纸上有相关代码定义与解决方法〕.5.拔下设备上的所有航空插头,重新连接,再开机.如果仍然无法开机,请更换主控箱.。

激光器输出光束的空间模式调控方法随着科技的不断发展，激光器在各个领域中的应用越来越广泛。

激光器的输出光束的空间模式对其性能有着重要影响，因此，对激光器输出光束的空间模式进行调控成为了一个重要的研究方向。

本文将介绍几种常见的激光器输出光束的空间模式调控方法。

一、单模激光器单模激光器是在激光器中只有一个模场的激光器。

其输出光束的空间模式为高斯模式，光束质量高，功率分布均匀。

单模激光器的空间模式调控主要通过优化激光谐振腔的结构来实现。

例如，通过适当设计谐振腔的曲率半径和腔长，可以控制激光光束在腔内的传播方式，从而实现空间模式的调控。

二、模式匹配模式匹配是一种将激光器输出光束的空间模式与其他系统中的光束匹配的方法。

通过匹配空间模式，可以实现激光能量的高效传输和利用。

模式匹配的关键在于设计适当的光学元件，如透镜和凹透镜，来调整激光束的尺寸和形状，使其与接受系统最佳匹配。

三、空间滤波器空间滤波器是一种使用光学元件来调整激光器输出光束的空间模式的方法。

常见的空间滤波器包括相衬滤波器、自适应光学元件和光波前调控技术等。

这些滤波器可以选择性地滤除或调整激光光束中的某些空间模式，从而实现输出光束的空间模式调控。

四、相位调制相位调制是一种通过调节激光器输出光束的相位分布来实现空间模式调控的方法。

通过调节相位分布，可以改变光束的波前形状，从而控制光束的传播方式和聚焦性能。

常见的相位调制方法包括液晶空间光调制器和压电陶瓷相位调制器等。

五、模式转换器模式转换器是一种通过改变光束的波前形状来实现输出光束空间模式调控的方法。

模式转换器可以将初始的高斯光束转换为其他形式的光束，如拉格尔-高斯光束、贝塞尔光束等。

通过模式转换器，可以将光束的空间模式调控为适应具体应用需求的模式。

在实际应用中，激光器输出光束的空间模式调控方法的选择将根据具体的应用需求来确定。

不同的应用场景需要不同的空间模式特性，例如，在自由空间通信中，需要具有小的发散角和高聚焦性能的光束；而在光刻制造中，则需要具有良好的均匀性和稳定性的光束。
