plc项目流程

plc工程项目设计方案一、项目概述本项目为一家新电子厂设计的PLC（可编程逻辑控制器）工程项目。

该工程项目的主要目的是为电子厂的生产线引入先进的控制系统，以提高生产效率、降低人力成本和减少故障率。

本项目的主要内容包括PLC系统的选型、布线设计、软件编程和系统集成等。

通过本项目的实施，新电子厂将获得更加智能化、高效化的生产线，并将在一定程度上提高产品的质量和生产能力。

二、项目需求1. 提高生产效率：新电子厂的生产线目前主要依靠人工操作，存在生产效率低、产能有限的问题。

因此，需要引入PLC系统来实现自动控制和监控，以提高生产效率。

2. 降低人力成本：通过引入PLC系统，可以减少人工操作，从而节约人力成本。

3. 减少故障率：由于人工操作存在一定的失误和不稳定性，容易导致设备故障。

引入PLC系统可以提高设备的稳定性和可靠性，减少故障率。

4. 灵活性和扩展性：考虑到电子产品市场的快速变化和需求多样性，需要设计灵活、可扩展的PLC系统，以适应未来的需求。

5. 安全性：在设计PLC系统时，需要考虑生产线操作人员的安全，并确保设备和系统的安全性。

三、项目方案1. PLC系统选型：根据新电子厂的生产需求和现有设备的特点，选择适合的PLC系统。

同时，根据系统需求考虑PLC的性能、通讯方式、扩展性和可靠性等因素。

2. PLC布线设计：根据生产线的具体布局和设备的连接关系，设计PLC系统的布线方案，确保信号传输和电气连接的稳定和可靠。

3. 软件编程：根据生产线的控制逻辑和运行规则，进行PLC软件编程，实现设备的自动控制和监控。

4. 系统集成：将各个PLC系统之间进行集成，实现生产线的整体控制和监控。

同时，考虑与其他信息系统的集成，实现数据的共享和互通。

5. 安全防护：在PLC系统设计中，考虑生产线操作人员的安全，确保设备和系统的安全性。

四、工程实施1. 硬件采购：根据PLC系统选型结果，进行相关硬件的采购，包括PLC控制器、输入/输出模块、传感器、执行器等。

PLC 项目施工方案1. 引言本文档旨在为 PLC 项目的施工方案进行详细的描述和规划。

PLC（可编程逻辑控制器）是一种广泛应用于工业自动化控制系统的设备，其功能包括数据采集、处理和输出控制信号等。

本文档将介绍 PLC 项目的施工方案，包括项目概述、施工流程、设备安装、调试测试等内容。

2. 项目概述本项目旨在搭建一个 PLC 控制系统，用于实现工业生产过程的自动化控制。

该控制系统由 PLC 控制器、传感器、执行器等组成，通过采集传感器信号、处理逻辑控制程序并输出控制信号，实现对工业设备的自动化控制。

3. 施工流程下面是本项目的施工流程：1.确定项目需求：与客户进行沟通，明确项目的目标和需求。

2.设计系统架构：根据项目需求，设计 PLC 控制系统的整体架构，包括硬件设备选型和连接方式等。

3.安装设备：按照系统设计方案，安装各种设备，包括 PLC控制器、传感器、执行器等。

4.连接设备：根据系统架构图，连接各个设备，包括传感器与 PLC 控制器的连接、执行器与 PLC 控制器的连接等。

5.编写控制程序：根据项目需求，编写逻辑控制程序，并上传到 PLC 控制器中。

6.调试测试：对整个系统进行调试和测试，确保系统能够正常工作，包括传感器信号的准确采集和控制信号的正确输出等。

7.项目交付：完成调试测试后，将PLC 控制系统交付给客户，并提供相应的培训和维护服务。

4. 设备安装本项目涉及的设备安装包括 PLC 控制器、传感器和执行器等。

在进行设备安装之前，需要根据系统设计方案确定设备的选型和数量，并准备相应的安装材料和工具。

4.1 PLC 控制器安装1.安装 PLC 控制器的支架：根据系统设计方案和安装位置要求，安装 PLC 控制器的支架，并确保支架牢固可靠。

2.安装 PLC 控制器：将 PLC 控制器固定在支架上，并连接控制器的电源和通信接口。

3.进行接线：根据系统设计方案和接线图，将传感器和执行器等设备与 PLC 控制器进行正确的接线连接。

PLC工程施工是指利用可编程逻辑控制器（Programmable Logic Controller，PLC）对工业生产过程进行自动化控制的一种技术。

PLC具有可靠性高、抗干扰能力强、易于扩展和维护等优点，广泛应用于电力、化工、机械、电子等领域。

本文将从PLC工程施工的定义、特点、流程和注意事项等方面进行详细介绍。

一、PLC工程施工的定义PLC工程施工是指利用PLC技术对工业生产过程中的设备、生产线进行自动化控制和优化，以提高生产效率、降低成本、保障生产安全的一种工程实践活动。

PLC工程施工涉及到硬件选型、软件编程、现场调试和维护等多个方面。

二、PLC工程施工的特点1. 高度可靠性：PLC控制系统采用模块化设计，具有良好的冗余性能，保证了系统在恶劣环境下长时间稳定运行。

2. 强大的抗干扰能力：PLC具有较强的电磁兼容性，能有效抵抗工业现场的电磁干扰，确保控制信号的准确传输。

3. 灵活的扩展性和维护性：PLC控制系统可根据生产需求进行灵活扩展，同时具有便于维护和故障诊断的特点。

4. 丰富的输入输出接口：PLC具有多种输入输出接口，可连接各种传感器、执行器等设备，实现对生产过程的实时监控和控制。

5. 友好的人机界面：PLC控制系统可配备触摸屏、显示屏等人机界面设备，便于操作人员实时了解生产状态，进行参数设置和故障诊断。

三、PLC工程施工流程1. 项目调研：了解项目需求，分析生产过程，确定PLC控制的范围和目标。

2. 硬件选型：根据项目需求，选择合适的PLC型号、输入输出模块、通信模块等硬件设备。

3. 软件编程：编写PLC控制程序，包括逻辑控制、数据处理、通信等功能。

4. 现场调试：将PLC控制系统安装到现场，进行设备接线、程序下载、参数设置等操作，确保系统正常运行。

5. 系统验收：对PLC控制系统进行性能测试和功能验收，确保满足生产需求。

6. 培训和维护：对操作人员进行培训，使其熟练掌握PLC控制系统的使用和维护方法，提供持续的技术支持。

PLC项目实施的具体步骤1. 准备阶段在开始实施PLC项目之前，需要进行一系列的准备工作。

这些工作包括： - 确定项目目标：明确项目的目的和预期结果。

- 召集项目团队：组建一个跨职能的团队来负责项目的规划和执行。

- 确定项目范围：明确项目的边界和所包含的功能模块。

- 制定项目计划：确定项目的时间表和里程碑。

2. 需求分析阶段在这个阶段，需要详细分析和理解项目的需求。

具体步骤如下： - 收集需求：与项目相关的各方进行沟通，收集他们对系统的需求和期望。

- 需求分析：对收集到的需求进行全面的分析和理解，明确需求之间的关系和优先级。

- 编写需求规格说明书：将需求编写成规格说明书，以便开发团队明确理解和实现。

3. 系统设计阶段在这个阶段，需要进行系统的高层设计和详细设计。

具体步骤如下： - 高层设计：设计系统的整体架构和模块之间的关系，确定系统的技术选型和性能要求。

-详细设计：对每个模块进行详细设计，包括定义输入输出、算法设计和界面设计等。

4. 软件开发阶段在这个阶段，需要进行软件的编码和测试。

具体步骤如下： - 编写代码：根据设计文档，进行软件编码，实现系统的功能和需求。

- 单元测试：对每个模块进行单元测试，确保其功能的正确性和稳定性。

- 集成测试：将各个模块集成到一起，进行系统级别的测试，确保各个模块之间的协作和兼容性。

5. 系统部署阶段在这个阶段，需要将开发完成的系统部署到目标环境中。

具体步骤如下： - 部署环境准备：准备好目标环境所需的硬件设备和软件环境。

- 数据迁移：将原有数据迁移到新系统中，确保数据的完整性和准确性。

- 系统安装：将开发完成的系统安装到目标环境中，并进行初始化设置。

6. 系统验收阶段在这个阶段，需要进行系统的验收测试和用户培训。

具体步骤如下： - 验收测试：对系统进行全面的功能测试和性能测试，确保系统符合用户需求和规格要求。

- 用户培训：对系统的操作和维护进行培训，使用户能够熟练使用系统。

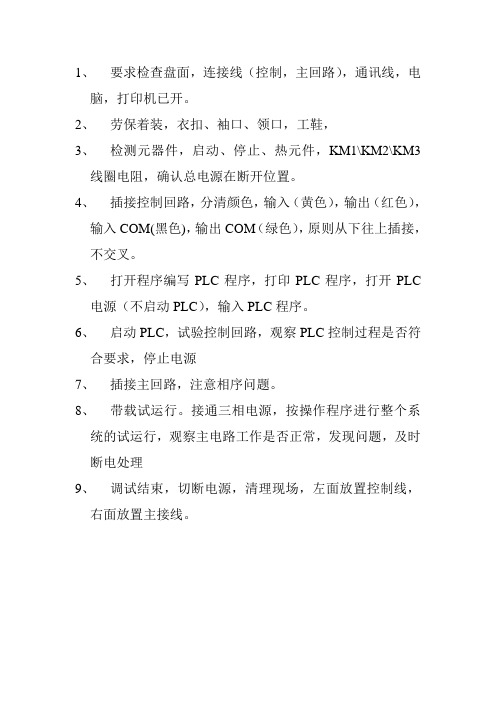

1、要求检查盘面，连接线（控制，主回路），通讯线，电
脑，打印机已开。

2、劳保着装，衣扣、袖口、领口，工鞋，
3、检测元器件，启动、停止、热元件，KM1\KM2\KM3
线圈电阻，确认总电源在断开位置。

4、插接控制回路，分清颜色，输入（黄色），输出（红色），
输入COM(黑色)，输出COM（绿色），原则从下往上插接，不交叉。

5、打开程序编写PLC程序，打印PLC程序，打开PLC
电源（不启动PLC），输入PLC程序。

6、启动PLC，试验控制回路，观察PLC控制过程是否符
合要求，停止电源
7、插接主回路，注意相序问题。

8、带载试运行。

接通三相电源，按操作程序进行整个系
统的试运行，观察主电路工作是否正常，发现问题，及时断电处理
9、调试结束，切断电源，清理现场，左面放置控制线，
右面放置主接线。

做好一个PLC项目的全部过程（经验篇）我们学PLC有时候是为了做项目，做项目需要做些什么步骤呢，学习什么知识点，看看老工程师怎么告诉你……一、做一个PLC项目的大体流程如下：1、熟悉好现场环境和工艺流程；2、设计出安全可靠的控制方案；3、画出电气控制原理图；4、确定好材料，制作材料物资明细表；5、编写PLC程序，组态监控画面，设计PLC 机柜接线图，并同时制作PLC机柜；6、沟通甲方，现场施工；7、现场调试，并完善工艺控制方案；8、组织甲方验收项目。

二、PLC 设计原则1、最大限度的满足被控对象提出的各项性能指标为明确控制任务和控制系统应有的功能，设计人员在进行设计前，就应深入现场进行调查研究，搜集资料，与机械部分的设计人员和实际操作人员密切配合，共同拟定电气控制方案，以便协同解决在设计过程中出现的各种问题。

2、确保控制系统的安全可靠电气控制系统的可靠性就是生命线，不能安全可靠工作的电气控制系统，是不可能长期投入生产运行的。

尤其是在以提高产品数量和质量，保证生产安全为目标的应用场合，必须将可靠性放在首位，甚至构成冗余控制系统。

3、力求控制系统简单在能够满足控制要求和保证可靠工作的前提下，应力求控制系统构成简单。

只有构成简单的控制系统才具有经济性、实用性的特点，才能做到使用方便和维护容易。

4、留有适当的裕量考虑到生产规模的扩大，生产工艺的改进，控制任务的增加，以及维护方便的需要，要充分利用PLC易于扩充的特点，在选择PLC的容量(包括存储器的容量、机架插槽数、Ｉ／Ｏ点的数量等)时，应留有适当的裕量。

三、PLC设计的基本步骤在进行PLC控制系统设计，尽管有着不同的被控对象和设计任务，设计内容可能涉及诸多方面，又需要和大量的现场输入、输出设备相连接，但是基本内容应包括以下几个方面：1、明确设计任务和技术条件设计任务和技术条件一般以设计任务书的方式给出，在设计任务书中，应明确各项设计要求、约束条件及控制方式。

符号变量类型TEMP数据类型网络1右行程开关IN 时间继电器2TON20 PT100 ms时间继电器2/中间继电器3时间继电器2中间继电器4符号时间继电器2右行程开关中间继电器3中间继电器4网络2左行程开关地址T38I0.3M0.3M0.4注释时间继电器1IN TON20 PT100 ms时间继电器1/中间继电器1时间继电器1中间继电器2符号时间继电器1中间继电器1中间继电器2左行程开关地址T37M0.1M0.2I0.2注释系统工作流程:此系统是一个双车位的沙石分离系统，右车位车辆到位后，行程开关闭合，中间继电器3得电，其NO触点闭合保护器、冲洗泵、分离机开始工作并通过时间继电器3NC触点形成一个计时5分钟的自锁回路，在右行程开关闭合时时间继电器2也开始计时，2s后中间继电器3断开，中间继电器4闭合，右气缸电磁阀闭合开始放水冲洗，计时2分钟或者行程开关断开后停止放水。

左车位原理同上，当左右行程开关都断开后，时间继电器3开始计时5分钟，时间到了自锁回路被破坏分离机等停止，同时冲洗泵接触器NC辅助触点闭合中间继电器5得电，左右电磁阀打开把水管残留的水排出防止气温低结冰，此时一次冲洗分离过程完成。

系统带有手动分离功能及手动停止功能。

网络3保护冲洗分离/中间继电器5符号保护冲洗分离中间继电器5网络4停止按钮/地址Q0.0M0.5注释启动按钮M0.0中间继电器1M0.0保护冲洗分离中间继电器3时间继电器3/保护冲洗分离半小时运行30秒/左行程开关/右行程开关/IN时间继电器3TON3000 PT100 ms符号半小时保护冲洗分离启动按钮时间继电器3停止按钮右行程开关运行30秒中间继电器1中间继电器3左行程开关地址T42Q0.0I0.1T39I0.0I0.3T43M0.1M0.3I0.2注释项目1 - 副本 /主程序 (OB1)网络5中间继电器5时间继电器4/左气缸电磁阀中间继电器2IN 时间继电器4TON1200 PT100 ms符号时间继电器4中间继电器2中间继电器5左气缸电磁阀网络6中间继电器5地址T40M0.2M0.5Q0.2注释时间继电器5/右气缸电磁阀中间继电器1IN 时间继电器5TON1200 PT100 ms符号时间继电器5右气缸电磁阀中间继电器1中间继电器5网络7地址T41Q0.1M0.1M0.5注释长期未启动则每半小时启动一次运行30秒运行30秒/IN半小时TON保护冲洗分离/18000 PT100 ms半小时半小时IN 运行30秒TON300 PT100 ms符号半小时保护冲洗分离运行30秒地址T42Q0.0T43注释。

plc项目设计思路流程一、需求分析。

做一个plc项目，第一步肯定得知道要干啥呗。

就像你要做饭，得先知道吃啥口味的一样。

这时候就得和客户或者相关人员唠唠，看看他们想要这个plc实现啥功能。

是控制个小机器的运转呀，还是监测啥数据之类的。

这一步可重要啦，要是没搞清楚需求，后面做的东西可能就完全不对路。

比如说人家想要个能精确控制温度的系统，结果你做成控制湿度的，那不就白忙活了嘛。

而且在这个过程中，要多听大家的想法，哪怕是一些听起来有点奇怪的想法，也可能藏着小惊喜哦。

二、硬件选型。

知道需求之后，就要开始挑硬件啦。

这就像给一个战士选武器一样。

plc的类型有好多呢，有小型的、中型的、大型的。

如果项目比较小，就像控制个小台灯啥的，那小型的plc可能就够啦。

要是大型的工厂生产线啥的，那可能就得挑个大型的、功能强大的plc。

还有输入输出模块，得根据要连接的设备来选。

要是连接的是一堆传感器，那输入模块就得能接收各种传感器传来的信号。

还有电源模块也不能忘，就像人得吃饭一样，plc也得有合适的电源才能工作。

这一步要多比较不同品牌和型号的硬件，找个性价比高的，毕竟谁的钱也不是大风刮来的呀。

三、软件编程。

硬件选好就该软件编程上场啦。

这是个很有创造性的过程呢。

在编程的时候，要把之前需求分析里得到的那些功能要求一点点变成代码。

比如说要控制一个电机的启动和停止，那就得在程序里写好什么时候发信号让电机启动，什么时候又让它停止。

编程的时候可能会遇到好多小麻烦，比如逻辑关系弄错啦，或者语法错误啥的。

这时候可别灰心，就像玩游戏遇到难关一样，多试几次，查查资料，说不定就找到解决办法了。

而且可以参考一些以前类似项目的程序，但是可不能完全照搬哦，每个项目都有它自己的小个性呢。

四、系统测试。

程序写好之后，可不能就直接用啦。

得先测试一下，就像新衣服做好得先试穿一样。

这时候要把硬件和软件连接起来，看看整个系统是不是按照我们预想的那样工作。

要是有问题，就赶紧找出来解决。

工程师分享做plc项目的流程图我们学PLC有时候是为了做项目，做项目需要做些什么步骤呢，学习什么知识点，看看老工程师怎么告诉你……一.做一个PLC项目的大体流程如下1、熟悉好现场环境和工艺流程2、设计出安全可靠的控制方案3、画出电气控制原理图4、确定好材料，制作材料物资明细表5、编写PLC程序，组态监控画面，设计PLC机柜接线图，并同时制作PLC机柜6、沟通甲方，现场施工7、现场调试，并完善工艺控制方案8、组织甲方验收项目二.PLC设计原则1、最大限度的满足被控对象提出的各项性能指标为明确控制任务和控制系统应有的功能，设计人员在进行设计前，就应深入现场进行调查研究，搜集资料，与机械部分的设计人员和实际操作人员密切配合，共同拟定电气控制方案，以便协同解决在设计过程中出现的各种问题。

2、确保控制系统的安全可靠电气控制系统的可靠性就是生命线，不能安全可靠工作的电气控制系统，是不可能长期投入生产运行的。

尤其是在以提高产品数量和质量，保证生产安全为目标的应用场合，必须将可靠性放在首位，甚至构成冗余控制系统3、力求控制系统简单在能够满足控制要求和保证可靠工作的前提下，应力求控制系统构成简单。

只有构成简单的控制系统才具有经济性、实用性的特点，才能做到使用方便和维护容易。

4、留有适当的裕量考虑到生产规模的扩大，生产工艺的改进，控制任务的增加，以及维护方便的需要，要充分利用PLC易于扩充的特点，在选择PLC的容量(包括存储器的容量、机架插槽数、I/O点的数量等)时，应留有适当的裕量。

三.PLC设计的基本步骤在进行PLC控制系统设计，尽管有着不同的被控对象和设计任务，设计内容可能涉及诸多方面，又需要和大量的现场输入、输出设备相连接，但是基本内容应包括以下几个方面：1、明确设计任务和技术条件设计任务和技术条件一般以设计任务书的方式给出，在设计任务书中，应明确各项设计要求、约束条件及控制方式。

因此，设计任务书是整个系统设计的依据。

PLC操作规程一、引言PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的电子设备，它能够根据预先设定的程序和输入信号，对输出信号进行逻辑运算和控制。

为了确保PLC操作的安全性、稳定性和高效性，本文将详细介绍PLC操作规程，包括PLC 操作的基本流程、PLC编程规范、PLC维护与故障处理等内容。

二、PLC操作的基本流程1. 准备工作：a. 确保PLC设备和相关设备的电源正常通电。

b. 检查PLC设备的各个接口和连接路线是否正常。

c. 确认PLC设备的程序已经下载到控制器中。

2. 启动PLC：a. 打开PLC设备的电源开关。

b. 确认PLC设备的状态指示灯正常工作。

c. 确认PLC设备的通信接口已经连接。

3. 运行PLC程序：a. 通过人机界面（HMI）或者操作面板选择相应的PLC程序。

b. 检查输入信号是否正常，并根据需要进行相应的设置。

c. 监控输出信号的状态，确保其按照预期进行控制。

4. 监控和调试：a. 定期检查PLC设备的运行状态和各个输入输出信号的变化。

b. 根据需要对PLC程序进行调试和修改，确保其正常运行。

5. 住手PLC：a. 关闭PLC设备的电源开关。

b. 断开PLC设备的通信接口。

c. 确认PLC设备的状态指示灯熄灭。

三、PLC编程规范1. 命名规范：a. PLC程序的文件名、函数名和变量名应具有一定的描述性，便于理解和维护。

b. 避免使用中文、特殊字符和空格等不符合命名规范的字符。

2. 注释规范：a. 在PLC程序中适当添加注释，解释程序的功能和实现思路。

b. 注释应使用简洁明了的语言，避免使用含糊、歧义的表达方式。

3. 程序结构：a. PLC程序应按照功能模块进行划分，便于维护和修改。

b. 确保程序的结构清晰、逻辑严密，避免浮现冗余和混乱的代码。

4. 输入输出处理：a. 对于输入信号，应进行适当的滤波和处理，确保信号的稳定性和可靠性。

b. 对于输出信号，应进行适当的保护和检测，防止因输出故障引起安全事故。
