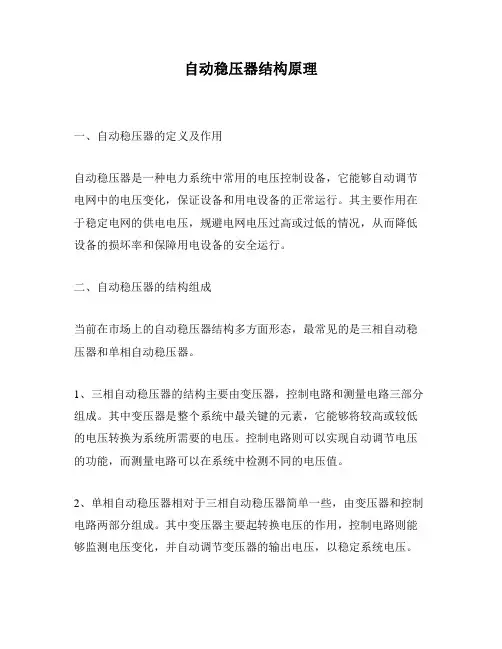

稳压器的构造

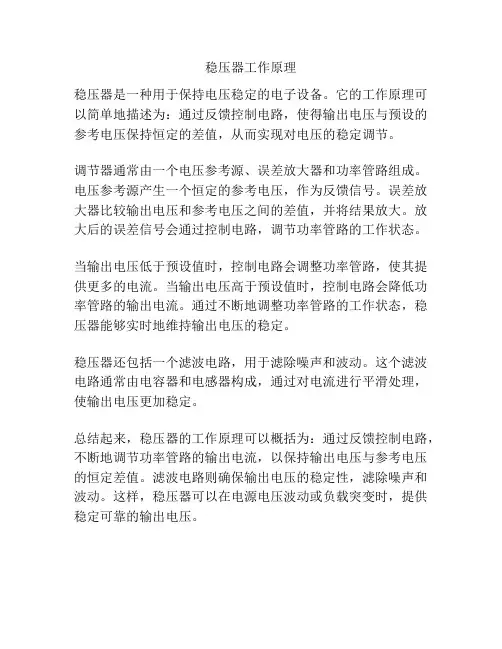

稳压器工作原理
稳压器是一种用于保持电压稳定的电子设备。

它的工作原理可以简单地描述为：通过反馈控制电路，使得输出电压与预设的参考电压保持恒定的差值，从而实现对电压的稳定调节。

调节器通常由一个电压参考源、误差放大器和功率管路组成。

电压参考源产生一个恒定的参考电压，作为反馈信号。

误差放大器比较输出电压和参考电压之间的差值，并将结果放大。

放大后的误差信号会通过控制电路，调节功率管路的工作状态。

当输出电压低于预设值时，控制电路会调整功率管路，使其提供更多的电流。

当输出电压高于预设值时，控制电路会降低功率管路的输出电流。

通过不断地调整功率管路的工作状态，稳压器能够实时地维持输出电压的稳定。

稳压器还包括一个滤波电路，用于滤除噪声和波动。

这个滤波电路通常由电容器和电感器构成，通过对电流进行平滑处理，使输出电压更加稳定。

总结起来，稳压器的工作原理可以概括为：通过反馈控制电路，不断地调节功率管路的输出电流，以保持输出电压与参考电压的恒定差值。

滤波电路则确保输出电压的稳定性，滤除噪声和波动。

这样，稳压器可以在电源电压波动或负载突变时，提供稳定可靠的输出电压。

稳压器科技名词概念中文名称：稳压器英文名称：pressurizer概念：在压水堆核电厂一回路中提供气相空间来调节和稳固系统工作压力的装置。

是由容器、电加热元件、波动管座、喷雾器、卸压阀和安全阀等组成的电加热设备。

所属学科：（一级学科）；（二级学科）本内容由审定发布稳压器，顾名思义，就是使输出电压稳固的设备。

所有的稳压器，都利用了相同的技术实现输出电压的稳固输出电压通过连接到误差放大器（Error Amplifier）反相输入端（Inverting Input）的分压电阻（Resistive Divider）采样（Sampled），误差放大器的同相输入端（Non-inverting Input）连接到一个参考电压Vref。

参考电压由IC内部的带隙参考源(Bandgap Reference)产生。

误差放大器老是试图迫使其两头输入相等。

为此，它提供负载电流以保证输出电压稳固。

目录••••展开简介逸勃稳压器稳压器：它是一种能自动调整输出电压的供电电路或供电设备，其作用是将波动较大和不合用电器设备要求的电源电压稳固在它的设定值范围内，使各类电路或电器设备能在额定工作电压下正常工作。

稳压器有：大型的几十至几百千瓦的，是供给大型实验设备的工作电源。

也有小型的几瓦到几千瓦的交流稳压器，是为小型实验室或家庭电器提供高质量电源，最初的电力稳压器是靠的跳动稳固电压的。

当电网电压出现波动时，电力稳压器的自动纠正电路启动，使内部继电器动作。

迫使输出电压维持在设定值周围，这种电路长处是电路简单，缺点是稳压精度不高而且每一次继电器跳动换挡，都会使供电电源发生一次瞬时的中断并产生火花干扰。

这对电脑设备的读写工作干扰专门大，容易造成电脑出现错误信号，严峻时还会使硬盘损坏。

此刻高质量的小型稳压器，大多采用电机拖动碳刷的方式稳固电压，这种稳压器对电器设备产生的干扰很小稳压精度相对较高。

工作原理稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载转变时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而维持输出电压的稳固。

三端集成稳压器内部结构
【一、三端集成稳压器简介】
三端集成稳压器是一种常见的电源管理器件，广泛应用于各种电子设备中。

它具有体积小、性能稳定、效率高等特点，能够为电子设备提供稳定、可靠的电源。

【二、三端集成稳压器内部结构解析】
三端集成稳压器的内部结构主要包括输入端、输出端和中间控制端三个部分。

【1.输入端】
输入端主要负责接收外部电源输入，并进行电压调整。

一般情况下，输入端包括一个或多个电容，用于滤波和降低电压波动。

【2.输出端】
输出端主要负责将调整后的电压输出给外部电路。

输出端通常包括一个或多个输出电容，用于进一步滤波和平滑电压波形。

【3.中间控制端
中间控制端主要负责电压调整和稳压。

这部分通常采用开关控制器、误差放大器等元器件，以实现对输出电压的精确控制。

【三、各端功能与应用】
三端集成稳压器各端在不同的应用场景中发挥着重要作用。

输入端和输出端电容有助于提高电源系统的稳定性和可靠性，满足各种负载需求。

中间控制端则通过精确控制输出电压，确保电子设备正常运行。

【四、三端集成稳压器的优势与局限】
三端集成稳压器具有体积小、性能稳定、效率高等优点，广泛应用于各类电子设备。

然而，它也存在一定的局限性，如输出电压范围有限、输出电流能力较低等。

【五、总结】
总之，三端集成稳压器作为一种高效的电源管理器件，在电子设备中发挥着重要作用。

SVC系列稳压器由接触式自耦调压器、伺服式电动机、自动控制电路等组成。

当电网电压不稳定或负载变化时，自动采样控制电路发出信号驱动伺服电机、调整自耦调压器碳刷的位置，使输出电压调整到额定值并达到稳定状态。

SVC系列稳压器为普通型，品种多、规格全、外表美观。

具有波形不失真、性能可靠、可长期运行等特点。

设有过压保护功能，根据用户需要，可设欠压、延时等保护功能。

可广泛用于任何用电场所，是一种理想的稳压电源。

SVC系列三相高精度全自动交流稳压器是SVC系列单相产品性能的组合，输入相制为三相四线制，在额定电容量范围内，可同时供电源电压为单相220V和三厢380V用电设备使用，并设有过电压保护。

当输入电压变化或负载变化时，取样控制电路进行取样、放大，使伺服电机按所需方向带动稳压器转臂转动，调整输出电压直至符合额定值，达到稳定之目的。

当输入电压高于设定电压，或者电压低于设定电压，或发生故障时，本稳压器过压保护电路启动自动关闭输出，防止用电器受损。

当用于冰箱、空调、冰柜的稳压时，可选择延时输出状态，防止短时停电又来电时使压缩机发生闷机而损坏。

供应规格：0.5KV A到90KV A电机自动伺服式稳压；设有过压，延时（选择）和故障保护功能；自身损耗小，高效节能；负载性能强，稳压范围宽，可以长期连续使用；输出波形无畸变；功能更完善，更安全可靠。

SVC single-phase high accuracy full automatic AC voltage stabilizers Series is key series of our products, It is made of contact type self-couping voltage regulator, servo motor, automatic control circuit and so on . When the vol tage of the network is not steady or the load varies, the automatic sampling control circuit makes a signal to drive the servomotor to adjust the position of the carbon brush of the self-coupling voltage regulator so as to have the output voltage regulated to the rating and to obtain the steady state.Having the advantages such as wide varieties, complete specifications,beautiful appearance, etc.and the characte ristics such as undistorted waveform, high efficiency, reliable performance,long-term operation, etc., and also being provided with the protective functions such as time-delay,over-voltage,et c.,the series of stabiliaers,of the gen eral type,are the ideal voltage stabiliaed soruces which can be widely applied to any occasions requiring power to assure the normal operati-on of your power driven equipment.。

稳压器
民熔稳压器是使输出电压稳定的设备。

稳压器由调压电路、控制电路、及伺服电机等组成。

当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。

民熔稳压器广泛用于工矿企业、纺织机械、印刷包装、石油化工、学校、商场、电梯、邮电通信、医疗机械等所有需要正常电压保证的场合。

民熔稳压器拥有优质核心配件，稳压范围大，正常输出范围220V士4%。

铝线圈补偿，三线包补偿调压，比单双包调压更安全，减少碳刷磨损。

民熔稳压器拥有五大保护功能：过载保护、欠压保护、过压保护、过温保护、延时保护。

双LED液晶显示，输入输出电压可视，数据准确，灵敏度高，经久耐用。

本文将会介绍关于民熔稳压器的基础介绍，感觉这篇文章对你有帮助的话，可以关注下小编
民熔集成稳压器又称集成稳压器电路，它将不稳定的直流电压转换为稳定的直流电压，由分立元件组成的稳压电源具有输出功率大、适应性广等优点。

但由于其体积大、焊点多、可靠性差，其应用范围受到限制。

近年来，集成稳压电源得到了广泛的应用，其中三端串联稳压器是小功率稳压电源中最常见的一种。

民熔集成稳压器的分类如下
一般分为线性集成电压调节器和开关集成电压调节器。

线性集成式调压器分为低压差分集成式调压器和一般差压式集成式调压器；开关集成式调压器又分为降压式集成调压器，升压型集成电压调节器和输入输出极性相反的集成电压调节器。

电路中常用的集成稳压器主要有78XX系列、79XX系列、可调集成稳压器、精密电压基准集成稳压器等。

三端集成稳压器内部结构三端集成稳压器（Three-Terminal Integrated Voltage Regulator）是一种常见的电子元件，用于稳定电压输出。

它通常由内部结构、功率晶体管和反馈电路组成。

以下是三端集成稳压器的基本内部结构：1.参考电压源（Reference Voltage Source）：稳压器内部有一个稳定的参考电压源，通常采用基准电压源或者电压参考芯片。

这个参考电压源提供了一个稳定的参考电压，通常是几个固定的电压值，例如5V或3.3V。

2.误差放大器（Error Amplifier）：误差放大器是稳压器内部的一个关键模块，它用于比较实际输出电压与参考电压之间的差异，并产生一个误差信号。

误差放大器通常由一个比较器和一个放大器组成。

3.可调元件（Adjustment Element）：可调元件用于调整输出电压的大小，以使误差信号最小化。

常用的可调元件包括调节电阻、可变电容器或可调电阻。

4.输出放大器（Output Amplifier）：输出放大器将误差放大器的输出信号放大，并通过功率晶体管将稳定的电压提供给负载。

5.电流限制器（Current Limiter）：电流限制器用于保护稳压器免受过大的负载电流。

它监测输出电流，并在超过设定的电流限制阈值时进行限制。

6.热保护（Thermal Protection）：稳压器通常还包括一个热保护机制，用于检测芯片温度并在超过安全温度范围时采取保护措施，例如降低输出电压或关断输出。

这些组件相互协作，使得稳压器能够维持稳定的输出电压，无论输入电压变化或负载变化。

不同型号和厂家的三端集成稳压器可能会稍有差异，但基本原理和核心元件是相似的。

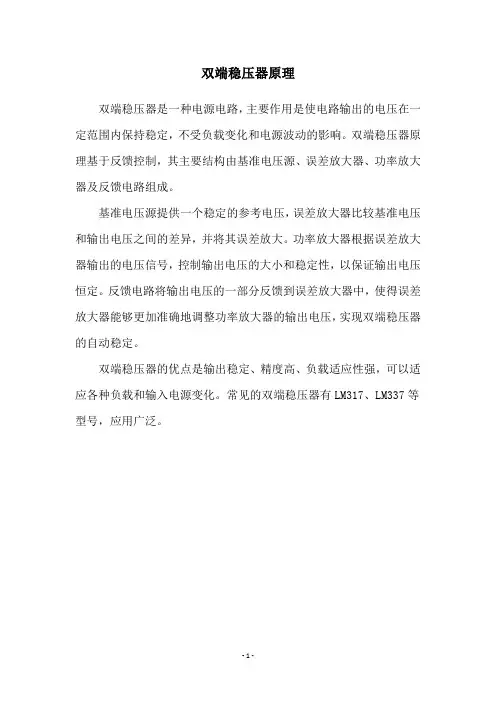

双端稳压器原理
双端稳压器是一种电源电路，主要作用是使电路输出的电压在一定范围内保持稳定，不受负载变化和电源波动的影响。

双端稳压器原理基于反馈控制，其主要结构由基准电压源、误差放大器、功率放大器及反馈电路组成。

基准电压源提供一个稳定的参考电压，误差放大器比较基准电压和输出电压之间的差异，并将其误差放大。

功率放大器根据误差放大器输出的电压信号，控制输出电压的大小和稳定性，以保证输出电压恒定。

反馈电路将输出电压的一部分反馈到误差放大器中，使得误差放大器能够更加准确地调整功率放大器的输出电压，实现双端稳压器的自动稳定。

双端稳压器的优点是输出稳定、精度高、负载适应性强，可以适应各种负载和输入电源变化。

常见的双端稳压器有LM317、LM337等型号，应用广泛。

- 1 -。

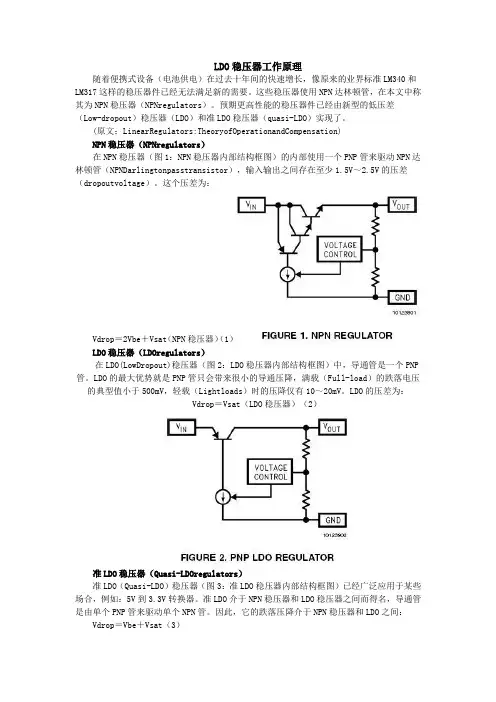

LDO稳压器工作原理随着便携式设备（电池供电）在过去十年间的快速增长，像原来的业界标准LM340和LM317这样的稳压器件已经无法满足新的需要。

这些稳压器使用NPN达林顿管，在本文中称其为NPN稳压器（NPNregulators）。

预期更高性能的稳压器件已经由新型的低压差（Low-dropout）稳压器（LDO）和准LDO稳压器（quasi-LDO）实现了。

(原文：LinearRegulators:TheoryofOperationandCompensation)NPN稳压器（NPNregulators）在NPN稳压器（图1：NPN稳压器内部结构框图）的内部使用一个PNP管来驱动NPN达林顿管（NPNDarlingtonpasstransistor），输入输出之间存在至少1.5V～2.5V的压差（dropoutvoltage）。

这个压差为：Vdrop＝2Vbe＋Vsat（NPN稳压器）（1）LDO稳压器（LDOregulators）在LDO(LowDropout)稳压器（图2：LDO稳压器内部结构框图）中，导通管是一个PNP 管。

LDO的最大优势就是PNP管只会带来很小的导通压降，满载（Full-load）的跌落电压的典型值小于500mV，轻载（Lightloads）时的压降仅有10～20mV。

LDO的压差为：Vdrop＝Vsat（LDO稳压器）（2）准LDO稳压器（Quasi-LDOregulators）准LDO（Quasi-LDO）稳压器（图3：准LDO稳压器内部结构框图）已经广泛应用于某些场合，例如：5V到3.3V转换器。

准LDO介于NPN稳压器和LDO稳压器之间而得名，导通管是由单个PNP管来驱动单个NPN管。

因此，它的跌落压降介于NPN稳压器和LDO之间：Vdrop＝Vbe＋Vsat（3）稳压器的工作原理（RegulatorOperation）所有的稳压器，都利用了相同的技术实现输出电压的稳定（图4：稳压器工作原理图）。

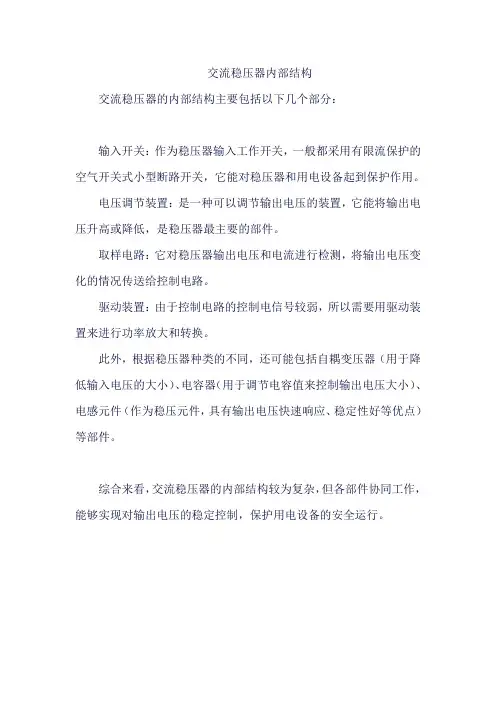

交流稳压器内部结构
交流稳压器的内部结构主要包括以下几个部分：
输入开关：作为稳压器输入工作开关，一般都采用有限流保护的空气开关式小型断路开关，它能对稳压器和用电设备起到保护作用。

电压调节装置：是一种可以调节输出电压的装置，它能将输出电压升高或降低，是稳压器最主要的部件。

取样电路：它对稳压器输出电压和电流进行检测，将输出电压变化的情况传送给控制电路。

驱动装置：由于控制电路的控制电信号较弱，所以需要用驱动装置来进行功率放大和转换。

此外，根据稳压器种类的不同，还可能包括自耦变压器（用于降低输入电压的大小）、电容器（用于调节电容值来控制输出电压大小）、电感元件（作为稳压元件，具有输出电压快速响应、稳定性好等优点）等部件。

综合来看，交流稳压器的内部结构较为复杂，但各部件协同工作，能够实现对输出电压的稳定控制，保护用电设备的安全运行。
