稳压器说明书

线性稳压器CX1117ASTNI 产品说明书V1.001产品概述1.1产品特性◆最大输入电压：12V◆输出电压可调：1.25V～12V◆最大输出电流：1A◆待机电流：2mA◆线性调整率：0.1%/V◆负载调整率：10mV◆质量等级：工业级1.2管脚排列图1管脚排列图（顶视图）引出端管脚说明：1.3功能框图图2功能框图2电特性2.1绝对最大额定值2.2推荐工作条件2.3电特性A3 应用信息3.1 典型应用注：21.25(1)1OUT R V R =⨯+图3 典型应用3.2 操作规程及注意事项器件必须采取防静电措施进行操作。

取用器件时应佩戴防静电手套，防止ESD 对器件造成损伤。

在进行器件焊接或安装时，应注意器件的方向；将器件从电路板上取下，应注意施力方向以确保器件管脚均匀受力。

推荐下列操作措施：a) 器件应在防静电的工作台上操作，或佩戴防静电手套； b) 试验设备和器具应做好接地处理； c) 不能随意触摸器件表面及引线；d) 器件应存放在导电材料制成的容器中（如：集成电路专用盒）； e) 生产、测试、使用以及转运过程中应避免使用引起静电的塑料、橡胶或丝织物；f) 相对湿度尽可能保持在50%以上；g) 使用时，正确区分器件的电源和地，防止发生短路。

3.3 运输和储存器件贮存环境温度为-55℃～+125℃，使用指定的防静电包装盒进行产品的包装和运输。

在运输过程中，确保器件不要与外物发生碰撞。

3.4 开箱和检查开箱使用器件时，请注意观察器件管壳上的产品标识。

确定产品标识清晰，无污迹，无擦痕。

同时，注意检查器件管壳及引脚。

确定管壳无损坏，无伤痕，管脚整齐，无缺失，无变形。

4封装形式（SOT-223）。

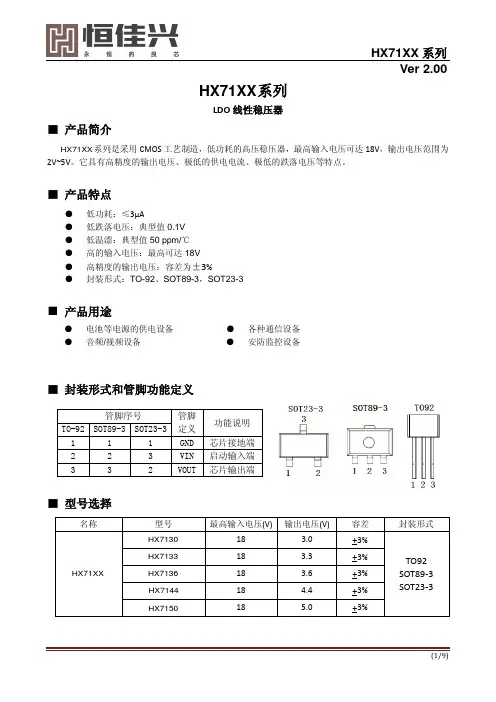

HX71XX 系列Ver 2.00系列LDO 线性稳压器■ 产品简介系列是采用CMOS 工艺制造，低功耗的高压稳压器，最高输入电压可达18V ，输出电压范围为2V~5V 。

它具有高精度的输出电压、极低的供电电流、极低的跌落电压等特点。

■ 产品特点■ 产品用途■ 封装形式和管脚功能定义■ 型号选择名称型号 最高输入电压(V)输出电压(V)容差 封装形式18 3.0 +3% TO92SOT89-3 SOT23-318 3.3 +3%18 3.6 +3% 18 4.4 +3% 185.0+3%● 低功耗：≤3μA● 低跌落电压：典型值0.1V ● 低温漂：典型值50 ppm/℃ ● 高的输入电压：最高可达18V● 高精度的输出电压：容差为±3%● 封装形式：TO-92、SOT89-3，SOT23-3● 电池等电源的供电设备● 各种通信设备 ● 音频/视频设备 ● 安防监控设备管脚序号 管脚定义 功能说明TO-92 SOT89-3 SOT23-3 1 1 1 GND 芯片接地端 2 2 3 VIN 启动输入端3 3 2 VOUT 芯片输出端HX71XX HX71XX HX71XX HX7130HX7133HX7136HX7144HX7150HX71XX系列Ver 2.00 ■ 原理框图■极限参数项目符号参数极限值单位电压VIN 最大输入电压20 V功耗PD 功耗200 mW温度Tw 工作温度-25～70 ℃Tc 存储温度-50～125 ℃Th 焊接温度260 ℃,10s■电学特性◆( TOPT=25℃)符号参数测试条件最小值典型值最大值单位V OUT输出电压V IN＝5V，I OUT＝1mA 2.91 3 3.09 VI OUT输出电流V IN＝5V 60 100 －mA△V OUT负载调节V IN＝5V，1mA≤I OUT≤50mA－60 150 mV V DIF跌落电压I OUT＝1mA－100 －mVI SS静态电流V IN＝5V，空载－ 2 3 µA ΔV OUT /(ΔV IN * V OUT) Line Regulation 4V≤V IN≤18V，I OUT＝1mA－0.2 －％/V V IN输入电压－－－18 VΔV OUT /ΔTa 温度系数V IN＝5V，I OUT＝10mA，0℃≤Ta≤70℃－+0.45 －mV/℃V refV inGN DV out HX7130◆( TOPT=25℃)符号参数测试条件最小值典型值最大值单位V OUT输出电压V IN＝5V，I OUT＝1mA 3.201 3.3 3.399 VI OUT输出电流V IN＝5.5V 60 100 －mA△V OUT负载调节V IN＝5.5V，1mA≤I OUT≤50mA－60 150 mV V DIF跌落电压I OUT＝1mA－100 －mVI SS静态电流V IN＝5.5V，空载－ 2 3 µA ΔV OUT /(ΔV IN * V OUT) Line Regulation 4.5V≤V IN≤18V，I OUT＝1mA－0.2 －％/V V IN输入电压－－－18 VΔV OUT /ΔTa 温度系数V IN＝5.5V，I OUT＝10mA，0℃≤Ta≤70℃－+0.5－mV/℃◆TOPT=25℃)符号参数测试条件最小值典型值最大值单位V OUT输出电压V IN＝5V，I OUT＝1mA 3.492 3.6 3.708 VI OUT输出电流V IN＝5.6V 60 100 －mA△V OUT负载调节V IN＝5.6V，1mA≤I OUT≤30mA－60 150 mV V DIF跌落电压I OUT＝1mA－100 －mVI SS静态电流V IN＝5.6V，空载－ 2 3 µA ΔV OUT /(ΔV IN * V OUT) Line Regulation 4.6V≤V IN≤18V，I OUT＝1mA－0.2 －％/V V IN输入电压－－－18 VΔV OUT /ΔTa 温度系数V IN＝5.6V，I OUT＝10mA，0℃≤Ta≤70℃－+0.6 －mV/℃◆( TOPT=25℃)符号参数测试条件最小值典型值最大值单位V OUT输出电压V IN＝6V，I OUT＝1mA 4.268 4.4 4.532 VI OUT输出电流V IN＝6.4V 60 100 －mA△V OUT负载调节V IN＝6.4V，1mA≤I OUT≤30mA－60 150 mV V DIF跌落电压I OUT＝1mA－100 －mVI SS静态电流V IN＝6.4V，空载－ 2 3 µA ΔV OUT /(ΔV IN * V OUT) Line Regulation 5.4V≤V IN≤18V，I OUT＝1mA－0.2 －％/V V IN输入电压－－－18 VΔV OUT /ΔTa 温度系数V IN＝6.4V，I OUT＝10mA，0℃≤Ta≤70℃－+0.7 －mV/℃HX7133 HX7136 HX7144◆( T OPT=25℃)符号 参数 测试条件 最小值 典型值 最大值 单位V OUT 输出电压 V IN ＝7V ，I OUT ＝1mA4.85 55.15 V I OUT输出电流 V IN ＝7V60 100 － mA △V OUT负载调节 V IN ＝7V ，1mA ≤I OUT ≤30mA－ 60 150 mV V DIF 跌落电压 I OUT ＝1mA － 100 －mV I SS静态电流V IN ＝7V ，空载 － 2 3 µA ΔV OUT /(ΔV IN * V OUT )Line Regulation6V ≤V IN ≤18V ，I OUT ＝1mA－ 0.2 － ％/V V IN 输入电压 －－ －18 V ΔV OUT /ΔTa温度系数V IN ＝7V ，I OUT ＝10mA ，0℃≤Ta ≤70℃－+0.75－mV/℃■ 应用电路1、基本电路2、高输出电流稳压电路1 32 V IN V ou t G N D C210uFC110uFV inV outHX7150HX71XX3、短路保护电路4、提高输出电压电路(1)V OUT＝Vxx（1＋R2/R1）＋Iss*R2 5、提高输出电压电路(2)V OUT＝Vxx＋VD1Ver 2.00 6、电流调节电路IOUT = VXX/RX + ISS7、双端输出电路注示：“××”代表输出电压Ver 2.00 ■封装信息。

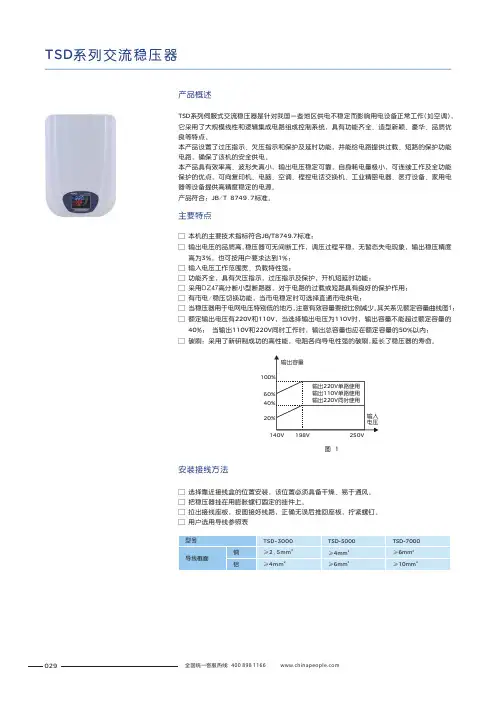

TSD 系列交流稳压器产品概述TSD 系列伺服式交流稳压器是针对我国一些地区供电不稳定而影响用电设备正常工作（如空调），它采用了大规模线性和逻辑集成电路组成控制系统，具有功能齐全、造型新颖、豪华、品质优良等特点。

本产品设置了过压指示、欠压指示和保护及延时功能，并能给电路提供过载、短路的保护功能电路，确保了该机的安全供电。

本产品具有效率高、波形失真小，输出电压稳定可靠，自身耗电量极小，可连续工作及全功能保护的优点，可向复印机、电脑、空调、程控电话交换机、工业精密电器、医疗设备、家用电器等设备提供高精度稳定的电源。

产品符合：JB /T 8749.7标准。

主要特点□ JB/T8749.7□ 输出电压的品质高,稳压器可无间断工作，调压过程平稳，无暂态失电现象，输出稳压精度 高为3%，也可按用户要求达到1%；□ 输入电压工作范围宽、负载特性强；□ 功能齐全，具有欠压指示，过压指示及保护，开机短延时功能；□ 采用DZ47高分断小型断路器，对于电路的过载或短路具有良好的保护作用；□ 有市电/稳压切换功能，当市电稳定时可选择直通市电供电；□ 当稳压器用于电网电压特别低的地方，注意有效容量要按比例减少。

其关系见额定容量曲线图1；□ 额定输出电压有220V 和110V ，当选择输出电压为110V 时，输出容量不能超过额定容量的 40%； 当输出110V 和220V 同时工作时，输出总容量也应在额定容量的50%以内；□ 碳刷：采用了新研制成功的高性能，电阻各向导电性强的碳刷,延长了稳压器的寿命。

本机的主要技术指标符合标准；图 1安装接线方法选择靠近接线盒的位置安装，该位置必须具备干燥、易于通风。

□ 把稳压器挂在用膨胀螺钉固定的挂件上。

□ 拉出接线座板，按图接好线路，正确无误后推回座板，拧紧螺钉。

□ 用户选用导线参照表□029□ □ 产品说明书 一份。

□ 产品维修卡 一份。

□ 产品合格证 一张。

□ 塑料防尘袋 一个。

安装挂件 一只。

1A 低压差线性稳压器BL1117选型指南：BL1117概述： BL1117是一款低压差的线性稳压器，当输出1A 电流时，输入输出的电压差典型值仅为1.2V 。

BL1117除了能提供多种固定电压版本外（Vout ＝1.8V,2.5V,2.85V,3.3V,5V ），还提供可调端输出版本，该版本能提供的输出电压范围为1.25V~13.8V。

BL1117提供完善的过流保护和过热保护功能（BL1117正常工作环境温度范围极宽，为 -50℃～140℃），确保芯片和电源系统的稳定性。

同时在产品生产中应用先进的修正技术，确保输出电压和参考源精度在±1%的精度范围内。

BL1117采用SOT-223封装形式。

特点：•包括三端可调输出和固定电压输出版本（固定电压包括1.8V ，2.5V ，2.85V ，3.3V ，5V 等，其他电压规格可根据用户定制）• 最大输出电流为1A • 输出电压精度高达±1％ • 稳定工作电压范围为高达15V • 电压线性度为0.2％ • 负载线性度为0.4％• 环境温度：T A 的范围是-50℃~140℃用途：• 计算机主板、显卡 • LCD 监视器及LCD TV • DVD 解码板 • ADSL 等设备 •开关电源的后级稳压引脚排列图：温度范围：C ：标准输出电压： 18……1.8V 25……2.5V 28……2.85V50……5.0V缺省：输出可调版本封装形式： X ：SOT-223 Y ：TO-252 A ：表示芯片生产卡号 B ：表示输出电压值引脚定义：固定电压型 可调电压型产品命名目录：产品名称输出电压规格封装形式BL1117-18CX 1.8 V SOT-223BL1117-25CX 2.5 V SOT-223 BL1117-28CX 2.85 V SOT-223 BL1117-33CX 3.3 V SOT-223 BL1117-50CX 5.0V SOT-223 BL1117-CX Adj. SOT-223 BL1117-18CY 1.8 V TO-252 BL1117-25CY 2.5 V TO-252 BL1117-28CY 2.85 V TO-252 BL1117-33CY 3.3 V TO-252 BL1117-50CY 5.0V TO-252 BL1117-CY Adj. TO-252系统框图：产品的极限参数：输入电压Vin 最大值---------------------------------------------------------------------------------18V引脚号 符号 定义 1 GND 接地脚 2 Vout 输出端 3 Vin 输入端 引脚号 符号 定义 1 Adj. 可调端 2 Vout 输出端 3 Vin 输入端最大节温T J--------------------------------------------------------------------------------------------150°C最大环境温度T A-------------------------------------------------------------------------------------140°C贮存温度Ts--------------------------------------------------------------------------------------------65～150°C焊接温度和时间--------------------------------------------------------------------------------------300°C,10S推荐工作条件：名称最小推荐最大单位输入电压范围15 V环境温度-50 140 °C主要参数和工作特性：Tj=25℃参数参数说明条件最小值典型值最大值单位Vref 参考电压Iout=10mA, Vin-Vout=2V10mA≤Iout≤1A ,1.5V≤Vin-Vout≤12V1.2381.2251.251.251.2621.275V BL1117-1.80VIout=10mA,Vin=3.8V,Tj=25℃0≤Iout≤1A ,3.2V≤Vin≤12V1.7821.7641.801.801.8181.836VBL1117-2.5VIout=10mA,Vin=4.5V,Tj=25℃0≤Iout≤1A ,3.9V≤Vin≤12V2.4752.452.52.52.5252.55VBL1117-2.85VIout=10mA,Vin=4.85V,Tj=25℃0≤Iout≤1A ,4.25V≤Vin≤12V2.8222.7932.852.852.8782.907VBL1117-3.3VIout=10mA,Vin=5V,Tj=25℃0≤Iout≤1A ,4.75V≤Vin≤12V3.2673.2343.33.33.3333.366VVout 输出电压BL1117-5VIout=10mA,Vin=7V,Tj=25℃0≤Iout≤1A ,6.5V≤Vin≤12V 4.954.9555.055.1VBL1117-ADJIout=10mA,1.5V≤Vin-Vout≤13.775V0.035 0.2 %BL1117-1.8VIout=10mA,3.2V≤Vin≤15V9 12 mVBL1117-2.5VIout=10mA,3.9V≤Vin≤15V 9 12 mV∆Vout 电压线性度(note1)BL1117-2.85VIout=10mA,4.25V≤Vin≤15V9 12 mV注释：Note1：表中所给出的电压线性度和负载线性度的参数是在常温下测试的。

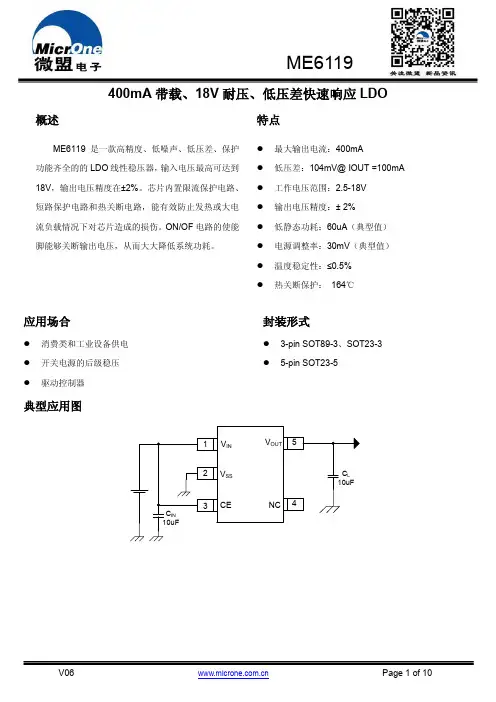

400mA 带载、18V 耐压、低压差快速响应LDO概述ME6119是一款高精度、低噪声、低压差、保护功能齐全的的LDO 线性稳压器，输入电压最高可达到18V ，输出电压精度在±2%。

芯片内置限流保护电路、短路保护电路和热关断电路，能有效防止发热或大电流负载情况下对芯片造成的损伤。

ON/OF 电路的使能脚能够关断输出电压，从而大大降低系统功耗。

特点 ● 最大输出电流：400mA● 低压差：104mV@ IOUT =100mA ● 工作电压范围：2.5-18V ● 输出电压精度：± 2%● 低静态功耗：60uA （典型值） ● 电源调整率：30mV （典型值） ● 温度稳定性：≤0.5% ● 热关断保护： 164℃应用场合● 消费类和工业设备供电 ● 开关电源的后级稳压 ● 驱动控制器封装形式● 3-pin SOT89-3、SOT23-3 ● 5-pin SOT23-5典型应用图选购指南ME 6119X X G环保标志封装形式X 功能产品类型产品系列公司标识X X 输出电压P-SOT89-3M5-SOT23-5M3-SOT23-3注: 目前，电压值有六种：3.0V 、3.3V 、3.6V 、4.0V 、4.4V 、5.0V 。

如需其他电压值或封装形式，请联系我司销售人员。

产品脚位图脚位功能说明ME6119AXX功能框图绝对最大额定值电气参数O＝V注：1. V OUT (T) ：规定的输出电压2.V OUT (E) ：有效输出电压 ( 即当I OUT 保持一定数值，V IN = V OUT (T)+1.0V 时的输出电压。

)3.V DIF：V IN1 –V OUT (E)’V IN1 ：逐渐减小输入电压，当输出电压降为 V OUT (E) 的98%时的输入电压。

V OUT (E)’= V OUT (E)*98%Type Characteristics (V OUT =5.0V )（1）Output Voltage VS. Output Current （2） Output Voltage VS. Temperature （VIN=V OUT +1V ） （VIN=V OUT +1V , I OUT=1mA ）（3）Dropout Voltage VS. Output Current （Ta = 25 °C ） （4）Output Voltage VS. Input Voltage （I OUT =10mA ）（Ta = 25 °C ）（5）Quiescent Current VS. Input Voltage应用信息1. 输入电容的选择建议选用10uF的钽电容，可以兼容绝大多数的设备。

SBW-S 型微机控制补偿式交流稳压器操作手册上海华润特种变压器成套有限公司【敬请周知】操作之前，请详细阅读使用手册，以了解设备正确的使用方法。

阅毕请妥善保存，以便日后查考。

1.连接设备前必须先保证设备可靠接地。

2.本设备的输入、输出电压为危险的高压，会危及人的生命安全。

3.请勿自行打开设备外盖，有触电危险。

4.任何紧急情况下，先断开电源输入开关。

5.该设备必须由专业人员安装和维修。

6.此为电磁兼容A级产品。

7.如有问题请咨询经销商专业人员或特约维修站，不要擅自处理。

目录1、概述 (1)1.1 公司介绍 (1)1.2 型号含义说明 (1)1.3 产品简介 (1)1.3.1 产品特点 (1)1.3.2 技术指标 (2)2、基本原理和结构 (3)2.1 基本原理 (3)2.1.1 原理框图 (3)2.1.2 工作原理及面板操作 (3)3、运输和储存 (6)3.1 运输 (6)3.2 储存 (6)4、安装 (7)4.1 安装注意事项 (7)4.2 现场和环境要求 (7)4.2.1 现场要求 (7)4.2.2 环境要求 (8)4.3 拆箱 (8)4.4 检查电源 (8)4.5 主机安装 (9)4.6 电气连接 (9)4.6.1 电缆的选择 (9)4.6.2 电缆的连接 (9)4.7 系统检查和测试 (10)4.7.1 电气连接检查 (10)4.7.2 稳压器测试 (10)4.8 连接负载 (11)5、使用 (12)5.1 使用注意事项 (12)5.2 开机前准备工作 (12)5.3 开机顺序 (12)5.4 关机顺序 (12)6、维护指南 (13)6.1 故障诊断 (13)6.1.1 非故障异常现象分析 (13)6.1.2 故障诊断 (14)6.2 维护 (15)6.2.1 概述 (15)6.2.2 安全预防措施 (15)6.2.3 预防周期性维护 (15)6.3 参数设置 (17)6.3.1 概述 (17)6.3.2、参数设置 (17)6.3.3、部分参数设置举例 (19)6.3.4、参数一览表 (20)1、概述1.1 公司介绍华润公司是各类大功率稳压器、变压器的专业生产制造商，是集研究、开发、生产、销售和服务于一体的业界龙头企业和高新技术企业，拥有国际权威机构认可的ISO9001国际质量标准管理体系。

长城6千瓦交流稳压器使用说明书
一、使用说明：
1、将稳压器插头插入电源插座。

2、将所需负载插头插入稳压器的电源插座。

3、打开稳压器的开关，并确保所需负载获得稳定的电压。

4、在使用过程中，可以通过调节稳压器上的电压调节旋钮来调整输出电压。

5、在使用稳压器时，请确保稳压器正常运行，并且没有异常的噪音或发热。

二、注意事项：
1、为了防止电击和其他伤害，请不要打开稳压器外壳，除非已断开了电源电缆。

2、稳压器只能在适用的电源电压下工作。

请确保将其正确接入电源。

3、稳压器仅适用于家庭和办公室等轻型应用。

不要将其用于重型工业设备。

4、在使用稳压器之前，请确保所需负载并不超过其额定容量。

过载可能会损坏稳压器。

5、在使用稳压器时，请确保通风良好，并且周围没有阻挡物。

不要将稳压器放置在易燃物品附近。

6、请不要将稳压器暴露在潮湿的环境中。

7、如果稳压器损坏或出现故障，请不要尝试自行修复。

请将其送至专业技术人员处进行修理。

三、维护：
1、定期检查稳压器的电源电缆，如有任何损坏或磨损，请立即停止使用，并将其送至专业技术人员处进行修理或更换。

2、请定期清洁稳压器外壳，以确保通风和散热效果良好。

3、如果长时间不使用稳压器，请将其断开电源。

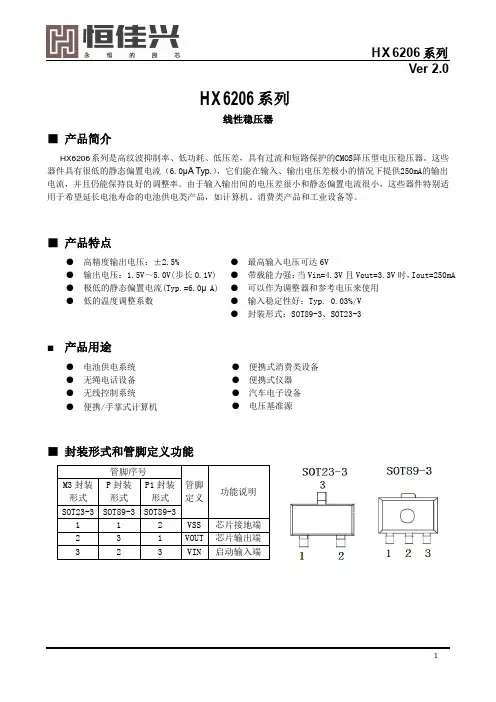

Ver 2.0线性稳压器■ 产品简介系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS 降压型电压稳压器。

这些器件具有很低的静态偏置电流（6.0μA Typ.），它们能在输入、输出电压差极小的情况下提供250mA 的输出电流，并且仍能保持良好的调整率。

由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。

■ 产品特点■ 产品用途■ 封装形式和管脚定义功能● 高精度输出电压：±2.5%● 输出电压：1.5V ～5.0V(步长0.1V) ● 极低的静态偏置电流(Typ.=6.0μA) ● 低的温度调整系数● 电池供电系统 ● 无绳电话设备 ● 无线控制系统● 便携/手掌式计算机● 最高输入电压可达6V ● 带载能力强：当Vin=4.3V 且Vout=3.3V 时，Iout=250mA ● 可以作为调整器和参考电压来使用 ● 输入稳定性好：Typ. 0.03%/V ● 封装形式：SOT89-3、SOT23-3● 便携式消费类设备 ● 便携式仪器 ● 汽车电子设备 ● 电压基准源管脚序号 管脚 定义 功能说明M3封装形式 P 封装形式 P1封装形式 SOT23-3 SOT89-3 SOT89-3 1 1 2 VSS 芯片接地端 2 3 1 VOUT 芯片输出端3 2 3 VIN 启动输入端X 6206 系列HX6206Ver 2.0 ■型号选择名称型号最高输入电压(V) 输出电压(V) 容差封装形式XXX Pxx 81.5，1.8，2.5，2.7，3.0，3.3，3.6，4.4，5.0+3%TO92SOT89-3SOT23-3型号选择说明：XXX—第1个“X”封装形式，P、M3、P1；第2个“XX”输出电压值。

如：P30，就是3.0V输出电压，SOT89-3封装。

■ 功能框图■极限参数项目符号参数极限值单位电压Vin 输入电压7 V Vout 输出电压Vss-0.3 ~Vout+0.3V电流Iout 输出电流500 mA功耗PDSOT23最大允许功耗300mW SOT89-3 500温度Tw 工作温度-25～+80 ℃Tc 存储温度-40～+125 ℃Th 焊接温度260 ℃,10s VrefVi nVs sVou tLim i tC urren tHX6206HX6206HX6206Ver 2.0■ 电学特性 (Cin=Cout=10uF,Ta=25OC 除特别指定)特性 符号 条件最小值 典型值 最大值 单位 输出电压 V OUT (E)I OUT =1mA ，V IN = V OUT (T)+1VV OUT (T) *0.98 V OUT (T)V OUT (T)*1.02V 最大输出电流 I OUT (max) V IN =V OUT (T)+1V100 mA 跌落压差 Vdrop I OUT =50mA 1.5V ≤V OUT (T)≤2.5V200 280 mV 2.6V ≤V OUT (T)≤3.3V160 240 3.4V ≤V OUT (T)≤5.5V120 200 静态电流 I SS V IN = V OUT (T)+1V7 μ A 负载稳定度 ∆V OUTV IN = V OUT (T)+1V ，1mA≤I OUT ≤80mA20 mV 输入稳定度 ∆V OUT /(∆V IN •V OUT ) I OUT =1mA ， V OUT (T)+0.5V ≤V IN ≤5.5V 0.1 0.2 %/V 输出电压 温度系数 ∆V OUT /(∆Ta •V OUT ) V IN = V OUT (T)+1V ，I OUT =10mA -40℃≤Ta ≤85℃±100 ppm/℃ 输入电压 V IN1.8 -- 8.0 V 纹波抑制比 PSRR V IN = [V OUT (T)+1]V +1Vp-pACI OUT =10mA,f=1kHz 40 dB 短路电流Ishort V IN = V OUT (T)+1.5V ，V OUT =Vss 30 mA 过流保护电流IlimtV IN = V OUT (T)+1.5V380mA注 ：1、 V OUT (T)：规定的输出电压。

稳压器通用说明书稳压器通用说明书WG-3000 ·WG-5000 ·WG-8000交流自动稳压器说明书使用前请认真读本说明书。

感谢您选用了‘JUTA’牌交流自动稳压器，愿我们的产品及服务能为您带来更多方便和实惠功能：在市电输入变化时自动调整稳压输出，确保家用电器在恶劣的电网条件下也能正常运行；同时具备了全方位保护及实用的稳压、市电直通功能，使用方便，更安全更可靠，大大延长了家用电器的使用寿命。

⊙ 稳压精确：在电网电压变化不稳时，能输出稳定的安全电压，使用电器不受影响。

⊙ 输入欠压、过压保护：由电网及其他因素引起的电压输入过高或过低时，为保证用电器和人身财产安全，稳压器会自动切断输出，待电网电压恢复稳定后可自动（延时）开启。

⊙ 缺相保护：在三相供电情况下，由于一相断掉或者零线断掉，会导致单相供电电压异常升高，甚至高过380V，危及到用电器及人身财产安全，此时稳压器会自动关闭输出进入保护状态。

⊙ 误断电保护：在遇到电网老化、输电线过细距离过长时，有感性负载（如冰箱、空调等带有压缩机的）或大型用电器启动，瞬间会导致电网电压降低，此时稳压器能保证负载的正常供电而不至于误断电。

⊙ 市电稳压切换：机身侧面设有稳压接入和市电直通转换开关，使用时若觉得电网电压很稳定，不想用稳压功能时，把此开关拨至“OFF”市电状态即可。

通常情况下都要将此开关拨至“ON”稳压状态，此时自动稳压功能才能启动。

⊙ 延时供电功能：为避免短时间停电又来电情况的’发生，设有了2-3分钟自动延时供电功能（如电冰箱或空调器在停止工作后，再次启动需3分钟延时）；若不需要此延时，可按下“延时开关”按钮启动短延时，本机可在5秒内开启供电。

安装连接：将启动开关拨至“OFF”关状态，拉下电网闸刀开关或空气开关断开市电，取下稳压器端子板两颗固定螺丝拔出端子板，按对应端位指示正确连接。

1.把家庭供电总线（墙壁插座及所有用电器用线）插入到对应输出的“火线”、“零线”端口内，拧紧固定螺丝。

Manual de Usuario Regulador de VoltajeSBAVRC3000Version 1.21. IntroducciónEsta serie AVR está diseñada para mantener automáticamente un nivel de voltaje constante para proteger los componentes electrónicos sensibles de picos de voltaje y sobretensiones.● El control por microprocesador garantiza una alta fiabilidad● Protección contra altos y bajos voltajes, sobrecalentamiento y sobre corriente● Incluye supresión de picos de voltaje2. Producto1. Interruptor de encendido2. Display de voltaje de salida / Temporizador de encendido3. Display de voltaje de entrada4. Agarradera5. Switch para ajuste de Temporizador6. LED de encendido (Verde)7. LED AVR (Amarillo)8. Indicador de sobretensión (Rojo)9. Contactos de Salida10. Cable de alimentaciónFrente5. AplicacionesPRECAUCÍON: El consumo total de energía de todos los equipos conectados a este AVR no debe exceder su capacidad. Una carga total que exceda su capacidad hará que el interruptor se desactive por protección. Para conocer la capacidad de la unidad, consulte las especificaciones.El AVR está diseñado para usarse con equipos sensibles al voltaje como: refrigeradores, lavadoras, equipos electrónicos domésticos, una computadora, un monitor, una impresora de inyección de tinta, un escáner o un fax. También está diseñado para su uso con equipos electrónicos domésticos como televisores, estéreos, reproductores de audio y video, equipos de procesamiento de datos, módems, máquinas de escribir, calculadoras y equipos telefónicos. Cuando el tiempo de retardo de inicio está configurado en 3 minutos, es perfecto para usar con dispositivos como refrigeradores, congeladores, acondicionadores de aire o deshumificadores.Cuando utilice este AVR con un sistema de alimentación ininterrumpida (UPS), conencte el UPS a la salida de este producto y luego conecte este producto a la toma de corriente.6. Especificaciones 3. Medidas de precaución de seguridad importantes (GUARDE ESTAS INSTRUCCIONES)Para operar este AVR de manera segura, lea y siga todas las instrucciones cuidadosamente. Lea este manual detenidamente antes de intentar desembalar, instalar u operar. Puede conservar esta guía rápida como referencia adicional.PRECAUCIÓN: El equipo está diseñado solo para su uso con una frecuencia de entrada de 60Hz y un entorno de onda sinusoidal pura. Cualquier otra frecuencia de entrada o forma de onda afectará el rango de voltaje y la capacidad de carga.PRECAUCIÓN: No conecte la unidad al entorno con voltaje directo (CC) u onda sinusoidal simulada.PRECAUCIÓN: Para evitar el riesgo de incendio o descarga eléctrica , instale en un área interior con temperatura y humedad controladas y libre de contaminantes conductores. (Consulte las especificaciones para conocer el rango aceptable de temperatura y humedad.)4. Instalación InspecciónRetire el AVR de la caja e inspeccione la unidad. Asegúrese de que nada dentro del paquete esté dañado.ColocaciónInstale el AVR en un entorno protegido.Conecte su equipoEnchufe el equipo en las salidas del panel posterior del AVR. Luego, encienda la unidad presionando el interruptor de encendido del panel frontal a la posición “RESET”PRECAUCIÓN:El consumo total de energía de todos los equipos contectados al AVR no debe exceder su capacidad (consulte las especificaciones).● No bloquee las salidas de aire superioreslaterales de la unidad.Reserve un espacio de para evitar interferencias.● No opere el AVR donde la temperatura y humedad estén fuera de los limites (Consulte las especificaciones para concer limitaciones.)Modelo SBAVRC3000 Capacidad 3000VA Entrada Voltaje120VAC Rango de voltaje 88-146 VAC Rango de frecuencia 60 Hz SalidaVoltaje de salida120VAC Regulación de voltaje -10% ~ +10%Eficiencia Modo Normal 95% Modo AVR 92% CaracterísticasDimensiones (P x F x A) 258 x 181 x 134Peso Neto (kg) 5.76Entorno Temperatura 0-40°CHumedad0-90% humedad relativa (sin condensación)。

DBW 、SBW 系列交流稳压器产品概述DBW 、SBW ()式技术，同时结合我国电力系统的国情而设计制造的。

在电网电压波动或负载变动而造成电压波动时能自动保持输出电压的稳定。

稳压器具有容量大、效率高、电压调节平稳、无波形畸变，适用负载广泛，可长期连续工作，自动、手动随意切换，使用方便等优点，可广泛用于工业、农业、邮电通讯领域的大型机电设备等一切需要稳压供电的场所。

产品符合：JB /T 8749.8标准。

系列全自动补偿式电力稳压器以下简称稳压器是我集团公司采用国际先进的补偿正常工作条件和安装条件稳压器应在室内使用，正常使用条件为：□ 环境温度： -5℃~+40℃；□ 海拔：海拔高度不超过1000m；□ 相对湿度：≤90%（20℃）；□ 安装环境：安装场所应无严重影响稳压器绝缘的气体、蒸气、化学沉积、灰尘、污垢及其他爆 炸和侵蚀性介质；□ 凡不符合上述规定的特殊使用条件，应由使用单位和我公司协商确定。

产品特点□ 具有开机延时功能在稳压状态运行时，按稳压按钮，稳压器开机调整到稳压额定值时（几秒钟），才有输出电压供用电设备。

□ 具有输出过电压保护与报警功能在稳压状态，当输入电压大大超出输入电压范围（304V 456V ）或其他原因致使稳压器的输出电压出现过电压(426±7V )时，稳压器切断电源并报警，当输出电压降低时,自动恢复工作。

□ 具有相序保护功能当输入三相线路出现错相或断相时，保护继电器即能动作并切断电源电源无输出（用户需要此功能必须事先提出）。

~选型指南031产品规格与主要技术指标见表1表1稳压器外形尺寸见表及下图2表2主要技术数据外形尺寸032□ □ 如有特殊要求，请与本公司技术部门协商。

订货时应说明产品型号、容量、额定输出电压、输入电压变化范围、稳压精度、电源输入（输出）距离等使用条件。

订货须知SBW 300KVA 以上外观示意图-SBW 20~200KVA 外观示意图-033DBW 、SBW系列交流稳压器。

xd5-60t10-e说明书XD5-60T10-E是一款高精度稳压器，用于电子设备的稳定供电。

以下是该产品的详细说明书。

1.产品概述XD5-60T10-E是一种高效稳压器，采用先进的电子技术和可靠的设计，提供稳定的电源输出。

它适用于各种电子设备，如计算机、通信设备、工控设备等，确保它们正常运行并保护其高价值的内部组件。

2.技术规格-输入电压：AC100-240V-输出电压：DC5V-输出电流：10A-输出功率：50W-工作温度：0℃～40℃-储存温度：-20℃～80℃- 尺寸：100mm x 60mm x 35mm-重量：300g3.特点及功能3.1高精度稳压输出：XD5-60T10-E提供精确的5V稳定输出电压，保证连接设备的稳定性，防止电压波动对设备造成的损害。

3.2过电流保护：当输出电流超过设定限制时，稳压器会自动切断电流，确保设备的安全运行。

3.3过温保护：当温度超过设定的工作温度范围时，稳压器会自动关闭，防止设备过热并引起故障。

3.4短路保护：在电路中发生短路时，稳压器能迅速切断电源输出，保护设备和用户的安全。

3.5安全可靠：XD5-60T10-E通过了严格的质量测试，确保产品的可靠性和稳定性。

同时，它还具有防过压和雷击保护功能，可有效防止外部电压干扰对设备造成的破坏。

4.安装和连接方式4.1安装：将XD5-60T10-E放置在通风良好的位置，确保离热源远离。

4.2连接方式：将输入端与交流电源连接，输出端与设备连接。

请注意，输入和输出端口应正确连接，以防止错误电压输入或输出。

5.使用注意事项5.1请确保输入电压范围符合产品要求。

5.2避免长时间过载使用，以免损坏稳压器。

6.维护和保养6.1定期清洁：使用干净柔软的布擦拭产品表面，确保无尘和杂质。

6.2注意防水：请确保稳压器处于干燥的环境中，避免进水或受潮。

6.3定期检查：定期检查稳压器的连接电缆和插头是否正常，如有损坏或松动应及时更换和固定。

100V 1A 开关电流高效降压型PFM LED恒流驱动器XL8002特点⏹最大输入电压100V⏹0.1V输出电流采样电压⏹输出可驱动1~18串1W/3W LED ⏹出色的线性与负载调整率⏹内置高压功率MOS⏹内置热关断功能⏹内置限流功能⏹内置软启动功能⏹TO263-5L封装⏹效率高达98%应用⏹LED照明与LED灯⏹通用照明描述XL8002是一款带有PFM的高压开关稳压器，可工作在DC12V到80V输入电压范围。

XL8002是一款高效的LED驱动器开关调节器。

LED灯是恒流驱动的而非恒压驱动，提供恒定电流输出，增强可靠性。

图1. XL8002封装100V 1A 开关电流高效降压型PFM LED 恒流驱动器 XL8002引脚配置CSP VIN VREG STARTCSN 12345TO263-5L图2. XL8002引脚配置表1.引脚说明引脚号 引脚名 描述1 START 内部软启动引脚。

2 VREG 内部电压调节引脚。

（VREG 约为8V ）3 VIN 电源输入引脚。

4 CSN 电流检测负端引脚。

5CSP电流检测正端引脚。

（电流检测基准电压为0.1V ）100V 1A 开关电流高效降压型PFM LED 恒流驱动器 XL8002方框图EAHigh Voltage RegulatorReference VoltageVINCSN3.3V 0.1VEA COMP STARTCSPDMOSLatch and DricerThermal Shutdown0.12VOCP+- PFMFrequencyCompensationSoft-StartVREG 8V图3. XL8002方框图典型应用XL8002CIN 100uF/100VR1500KRCS 0.3ΩL1D1SS310LEDQ12N5551COUT 100uF/100VC22.2uFVINSTRAT VREG CSP CSN12345R23KC1105C3105ILED=0.1V/RCS Output 1~18 LED seriesVIN图4. XL8002系统参数测量电路100V 1A开关电流高效降压型PFM LED恒流驱动器XL8002图5. N*1W LED 效率曲线图6. N*1W LED负载调整率曲线100V 1A开关电流高效降压型PFM LED恒流驱动器XL8002订购信息产品型号打印名称封装方式包装类型XL8002E1 XL8002E1 TO263-5L 800只每卷XLSEMI无铅产品，产品型号带有“E1”后缀的符合RoHS标准。

·WG-3000 ·WG-5000 ·WG-8000交流自动稳压器说明书使用前请认真阅读本说明书感谢您选用了‘JUTA’牌交流自动稳压器，愿我们的产品及服务能为您带来更多方便和实惠功能：在市电输入变化时自动调整稳压输出，确保家用电器在恶劣的电网条件下也能正常运行；同时具备了全方位保护及实用的稳压、市电直通功能，使用方便，更安全更可靠，大大延长了家用电器的使用寿命。

⊙稳压精确：在电网电压变化不稳时，能输出稳定的安全电压，使用电器不受影响。

⊙输入欠压、过压保护：由电网及其他因素引起的电压输入过高或过低时，为保证用电器和人身财产安全，稳压器会自动切断输出，待电网电压恢复稳定后可自动（延时）开启。

⊙缺相保护：在三相供电情况下，由于一相断掉或者零线断掉，会导致单相供电电压异常升高，甚至高过380V，危及到用电器及人身财产安全，此时稳压器会自动关闭输出进入保护状态。

⊙误断电保护：在遇到电网老化、输电线过细距离过长时，有感性负载（如冰箱、空调等带有压缩机的）或大型用电器启动，瞬间会导致电网电压降低，此时稳压器能保证负载的正常供电而不至于误断电。

⊙市电稳压切换：机身侧面设有稳压接入和市电直通转换开关，使用时若觉得电网电压很稳定，不想用稳压功能时，把此开关拨至“OFF”市电状态即可。

通常情况下都要将此开关拨至“ON”稳压状态，此时自动稳压功能才能启动。

⊙延时供电功能：为避免短时间停电又来电情况的发生，设有了2-3分钟自动延时供电功能（如电冰箱或空调器在停止工作后，再次启动需3分钟延时）；若不需要此延时，可按下“延时开关”按钮启动短延时，本机可在5秒内开启供电。

安装连接：(如图所示)将启动开关拨至“OFF”关状态，拉下电网闸刀开关或空气开关断开市电，取下稳压器端子板两颗固定螺丝拔出端子板，按对应端位指示正确连接1.把家庭供电总线（墙壁插座及所有用电器用线）插入到对应输出的“火线”、“零线”端口内，拧紧固定螺丝。

2O千瓦稳压器说明书
1、负载调整率:是负载的变化引起输出量变化的效应。

改变负载电流大小，测量输出电压的变化量(8%)。

此值越小越好，也是衡量交流稳压器性能的重要指标。

2、输出电压相对谐波含量(亦称输出电压失真度)，通常用THD
表示，是谐波含量的总有效值与基波有效值之比，当负载为额定值﹑输入电压失真度满足基准条件时(一般应小于3%)，在输入电压为最
低值﹑额定值和最高值时测量输出电压失真度，取其最大者。

此值越小越好。

3、效率：是输出的有功功率P0与输入的有功功率Pi之比(百分数)。

4、负载功率因素。

稳压器容量都用伏安(VA)或千伏安(KVA)值
表示，是负载中除纯电阻性负载外，还有感性和容性负载，即负载中除有功功率外，还有无功功率。

这个指针反映了交流稳压电源带感性及容性负载的能力。

一般交流稳压电源，负载功率因素cosφ为0.8，当产品为1KVA时，输出的有功功率(即带阻性负载的能力)最大为：800W.如果产品用1KW表示时(cosφ仍为0.8)，可输出有功功率1KW，这时可输出的功率S=1000/0.8=1250VA。

负载功率因素数值较小时，表示电源设备适应电抗性负载的能力较强 5、交流稳压器的参数还有输出功率﹑输入频率﹑源频率效应﹑随机偏差(时间漂移)﹑空载输
入功率﹑源功率。

因素(此值与负载功率因素不同，希望越大越好，最大为1)﹑源电流相对谐波含量﹑音频噪声等项，三相交流稳压电
源，还有三相输出电压不平衡度等，这些指标的定义及测试方法详细可参考行业有关标准。
