110kv 马泰壕变电站设备型号说明 一、主变压器额定容量：25/25MVA 额定电压：110/10.5Kv分接范围：110±（8x1.25％）/10.5kV 额定电流：131.2/1374.6A 连接组别：YNd11 额定频率：50Hz 相数：3 冷却方式：ONAN [1、油浸自冷(ONAN)； 2、油浸风冷(ONAF)； 3、强迫油循环风冷(OFAF)； 4、强迫油循环水冷(OFWF)；5、强迫导向油循环风冷(ODAF)；6、强迫导向油循环水冷ODWF) ]。
绝缘水平：h.v.线路端子 LI/AC 480/200KV h.v.中性点端子 LI/AC 325/140KV l.v. 线路端子 LI/AC 75/35KV 二、主变试验项目1、电压比测量及联结组别标号检定；（变比测试仪）2、绕组电阻测量；（电阻测试仪）3、绝缘电阻、电容、介损测量、外施耐压试验；4、空载电流、空载损耗；5、负载损耗、阻抗电压测量；6、雷电冲击试验；7、感应耐压试验；8、声级测定；9、空载电流电压谐波； 10、零序阻抗；11、油试验、密封试验、有载分接开关试验； 三、主变使用说明1、安装及装配注意事项1.1装水银温度计、温度指示控制器，在安装的同时要将温度计座内注入变压器油，油量要能完全侵泡温包，以保证温度计反应准确。
1.2有密封胶条的法兰安装时，螺栓要均匀施力，使得密封条均匀受力。
1.3变压器注油时所有放气塞必须打开，冒油是再密封好。
1.4注入变压器油后，将散热器、气体继电器、套管（密封式套管除外）、观察窗、高压套管一次侧额定电压110KV 额定容量25000 损耗等级10 有载调压 三相升高座等的放气塞密封好，并检查所有密封面，检查其是否有渗油现象，并再次放出气体继电器内的气体。
在补注变压器油时，须注意补充变压器油的型号、产地或油基应与变压器主体内油相同并检查合格。
不同型号、产地或油基的变压器油一般不得混合使用，若必须混合使用时，须经混油试验合格后，方可使用。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
正泰稳压器功能介绍一：TND1/ TNS1(SVC)系列高精度全自动单、三相交流稳压电源TND1/ TNS1(SVC)系列高精度全自动单、三相交流稳压电源TND1/TNS1(SVC) 系列全自动交流稳压电源是由接触式调压器及自动控制电路组成。
对电压信号进行取样、放大再控制伺服电机带动转臂及电刷按所需方向转动，使输出电压调整到额定值而达到稳压目的。
性能指标完全符合JB/T 10089标准。
该稳压电源具有外型美观大方、体积小、重量轻、自身功耗低、各种保护功能齐全、稳定可靠、输出波形失真小的特点。
可广泛应用于工业生产、科学研究、医疗卫生、家用电器等电网电压波动大或电网电压季节变化大的地区，能给任意负载提供优质电源。
二：TNDZ(DBW)/TNSZ(SBW)系列补偿型柱式交流自动稳压器TNDZ(DBW)/TNSZ(SBW)系列补偿型柱式交流自动稳压器TNDZ(DBW)/TNSZ(SBW)系列补偿型柱式交流自动稳压器分为单相TNDZ(DBW型)、三相(SBW型)二种，与其它形式稳压器相比具有容量大、效率高、电压调节平稳，适用负载广泛，能承受瞬时超载，可长期连续工作，手控自控随意切换，设有过压、短路保护功能，使用安装方便，运行可靠等特点。
可广泛应用于工业、农业、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、金属加工设备、生产流水线，建筑工程设备、电梯、医疗器械、微机机房、电脑控制设备、刺绣轻纺设备、空调、广播电视、宾馆及家用电器照明等需要稳压的场所。
三：TND2系列高精度全自动交流稳压电源TND2系列高精度全自动交流稳压电源TND2系列高精度全自动交流稳压电源是本公司自行研制的第二代产品，由接触式调压器，自动控制电路进行取样、放大、控制伺服电机带动转臂、电刷按所需方向转动，使输出电压调整到额定值而达到稳压目的。
该稳压电源面板以LED中文显示，具有延时输出、过压、欠压保护，以及负载模拟量显示及过载报警；外型美观大方、体积小且厚度薄、重量轻、自身功耗低、稳定可靠、输出波形失真小的特点。

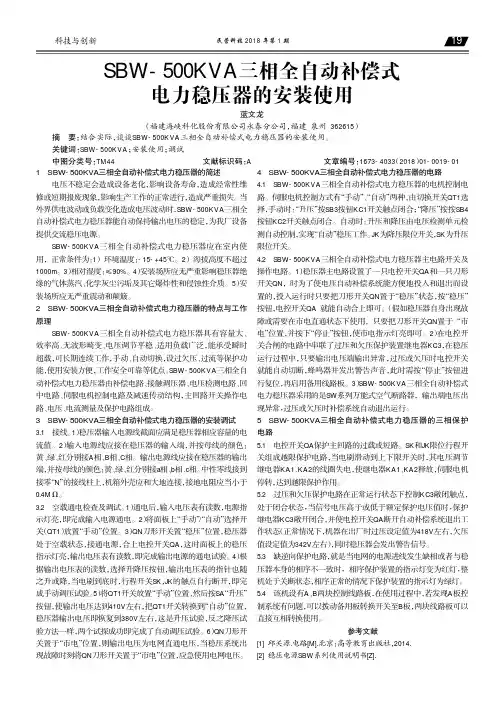

民营科技2018年第1期科技与创新SBW-500KVA三相全自动补偿式电力稳压器的安装使用蓝文龙（福建海峡科化股份有限公司永春分公司，福建泉州362615）1SBW-500KVA三相全自动补偿式电力稳压器的简述电压不稳定会造成设备老化，影响设备寿命，造成经常性维修或短期报废现象，影响生产工作的正常进行，造成严重损失。
当外界供电波动或负载变化造成电压波动时，SBW-500KVA三相全自动补偿式电力稳压器能自动保持输出电压的稳定，为我厂设备提供交流稳压电源。
SBW-500KVA三相全自动补偿式电力稳压器应在室内使用，正常条件为：1）环境温度：-15-+45℃。
2）海拔高度不超过1000m。
3）相对湿度：≤90%。
4）安装场所应无严重影响稳压器绝缘的气体蒸汽、化学灰尘污垢及其它爆炸性和侵蚀性介质。
5）安装场所应无严重震动和颠簸。
2SBW-500KVA三相全自动补偿式电力稳压器的特点与工作原理SBW-500KVA三相全自动补偿式电力稳压器具有容量大、效率高、无波形畸变、电压调节平稳、适用负载广泛，能承受瞬时超载，可长期连续工作，手动、自动切换，设过欠压、过流等保护功能，使用安装方便，工作安全可靠等优点。
SBW-500KVA三相全自动补偿式电力稳压器由补偿电路、接触调压器、电压检测电路、回中电路、伺服电机控制电路及减速传动结构，主回路开关操作电路、电压、电流测量及保护电路组成。
3SBW-500KVA三相全自动补偿式电力稳压器的安装调试3.1接线。
1）稳压器输入电源线截面应满足稳压器相应容量的电流值。
2）输入电源线应接在稳压器的输入端，并按母线的颜色：黄、绿、红分别接A相、B相、C相。
输出电源线应接在稳压器的输出端，并按母线的颜色：黄、绿、红分别接a相、b相、c相。
中性零线接到接零“N”的接线柱上，机箱外壳应和大地连接，接地电阻应当小于0.4MΩ。
3.2空载通电检查及调试。
1）通电后，输入电压表有读数，电源指示灯亮，即完成输入电源通电。

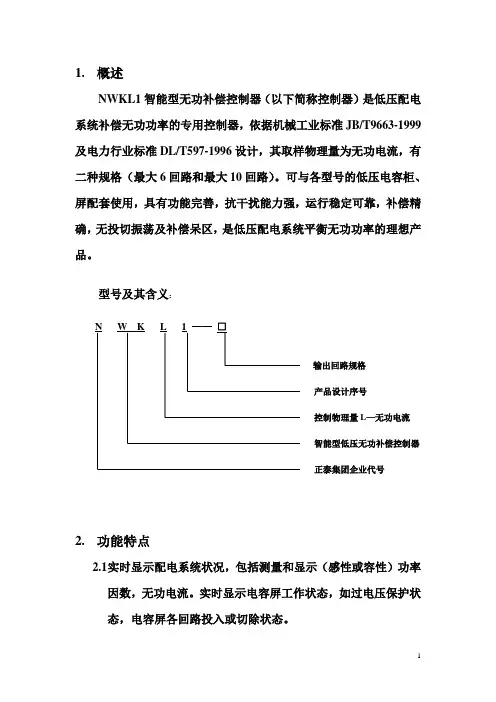

1.概述NWKL1智能型无功补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计，其取样物理量为无功电流，有二种规格（最大6回路和最大10回路）。
可与各型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，补偿精确，无投切振荡及补偿呆区，是低压配电系统平衡无功功率的理想产品。
型号及其含义：输出回路规格产品设计序号控制物理量L—无功电流智能型低压无功补偿控制器正泰集团企业代号2.功能特点2.1实时显示配电系统状况，包括测量和显示（感性或容性）功率因数，无功电流。
实时显示电容屏工作状态，如过电压保护状态，电容屏各回路投入或切除状态。
2.2自动识别取样信号极性，无极性接错之虑。
2.3用户的设定参数在系统停电及控制器复位时不会丢失，复电后控制器采用停电前所设定的参数延时进入自动运行状态。
2.4具备过压反时限功能，即自动运行中当电压超过第一门限值（参数显示代号E）时，将闭锁回路不再投入电容器组，当电压超过第二门限值（E+10V）时，将以5秒/组的速度切除已投入的电容器组，当电压超过第三门限值（E+20V）时，将以2秒/组的速度切除已投入的电容器组。
2.5确保电容器完全放电功能。
即切除后再投入同一组电容器需要延时180秒后再执行，先投先切，后投后切，循环控制，保证了电容器的充分放电和电容器组运行的均匀性。
2.6具备配电系统负荷超低判别和封锁功能，防止投切振荡。
2.7延时调节功能，20-60秒的延时时间调节范围（另有供调试或手动时用的2秒延时）。
2.8取样电流互感器变比设定功能：设定范围100/5~4000/52.9投入门限：无功电流，设定范围为3~90A，当配电系统感性无功电流大于设定值时控制器自动投入一组电容器。
切除门限：功率因数，设定范围为0.98~1.00，当配电系统功率因数超前于设定值则控制器自动切除一组电容器。

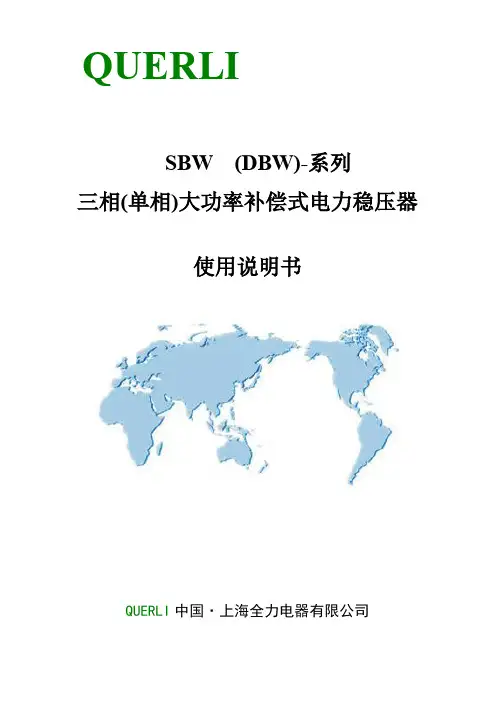

D B W(S B W)系列全自动补偿式电力稳压器符合标准：J B/T8749.8警告1 三相SBW稳压器必须接入零线即三相四线才能工作，严禁用地线代替零线，或不接零线。
通电后应使用电压转换开关，观察三相电压均正常方可投入运行。
2 为了确保设备和人身安全，自动稳压器外壳均设有接地螺钉或接地端子，安装时务必接好地线。
3 安装、接线、调整等带电工作，必须由电工来操作，避免在接线，调整时触电或损坏稳压器。
注意1 输入电压在允许范围内，输出电压不稳定应进行检查(见故障原因与排除)，输入电压稍超出允许范围，输出电压的改变若对用户影响不大，适当降容可继续运行。
当输入电压返回到允许范围内，输出电压能自动保持稳定。
2 常规型号的稳压器没有独立的分相控制与调节功能，如输入电压三相不平衡(超出额定值±4%)或使用负载造成三相电压不平衡时，需采用分相调压补偿式稳压器SBW-F型号。
3 当输入电压值小于额定值的90%时，输出端负载应随输入电压的降低而减少，输入电压为下限时，使用负载为额定容量的60%(为纯阻性负载时)。
1 概述DBW、SBW系列全自动补偿式电力稳压器(以下简称稳压器)是我集团公司采用国际先进的补偿式技术，同时结合我国电力系统的国情而设计制造的，当电网电压波动或负载变动而造成电压波动时能自动保持输出电压的稳定。
稳压器具有容量大、效率高、电压调节平稳、无波形畸变，适用负载广泛，可长期连续工作，自动、手动随意切换，使用方便等优点，可广泛用于工业、农业、邮电、通讯领域的大型机电设备等一切需要稳压供电的场所。
本产品按JB/T7620标准设计、制造与检验。
2 产品特点2.1 具有开机延时功能在稳压状态运行时，按稳压按钮，稳压器开机调整到稳压额定值时(几秒钟)，才有输出电压供用电设备。
2.2 具有输出过电压保护与报警功能在稳压状态，当输入电压大大超出输入电压范围(304V～456V)或其他原因致使稳压器的输出电压出现过电压(426±7V)时，稳压器切断电源并报警，当输出电压降低时,自动恢复工作。
DBWZ/SBWZ系列数控无触点稳压器使用说明书中山市龙力电器有限公司Z h o n g s h a n L o n g l i E l e c t r i c a l A p p l i a n c e C o.,L t d.……………………………………………..前 言……………………………………………….首先，感谢您选择我公司稳压器系列产品！本手册提供给使用者安装、使用、维护本产品的相关注意事项，为了确保能够正确地安装和操作本产品，请在安装使用前详细阅读本手册，若有任何疑问之处请联络我公司或代理商洽询，我们的专业人员真诚为您服务。
....................................目 录....................................z产品介绍 (1)z技术参数 (2)z环境要求 (3)z各部分名称 (4)z安装接线 (6)z操作使用 (8)z注意事项 (14)z日常维护工作 (15)z异常情况处理 (16)1.产品介绍1-1.概 述DBWZ（单相）/SBWZ（三相）系列数控无触点稳压器（以下简称稳压器）是在我司多年生产补偿式电力稳压设备的基础上，经过多年努力成功研制的新一代快速稳压设备。
它采用最新DSP运算计量芯片控制技术、快速交流采样技术、有效值校正技术、电流过零切换技术和快速补偿稳压技术，将智能仪表、快速稳压和故障诊断结合在一起，使产品安全、高效、精密。
它主要由隔离变压器、SCR模块、CPU控制核心、快速稳压技术和安全保护装置组成，实现了全无触点控制，安全、高效、节能、环保，是SCR开关技术和变压器技术的完美结合。
产品广泛应用于工业、交通、邮电、国防、铁路、科研等领域的大型机电设备、金属加工设备、生产流水线、电梯、医疗器械、刺绣轻纺设备、空调、广播电视、家用电器及大楼照明等需要稳定电压的用电设备。
DBWZ-DG（单相）/SBWZ-SG（三相）系列数控无触点稳压变压器是在DBWZ/SBWZ系列的基础上加装变压功能，实现稳压、变压一体机，以满足不同国家和地区的各类进口设备的特殊用电要求。

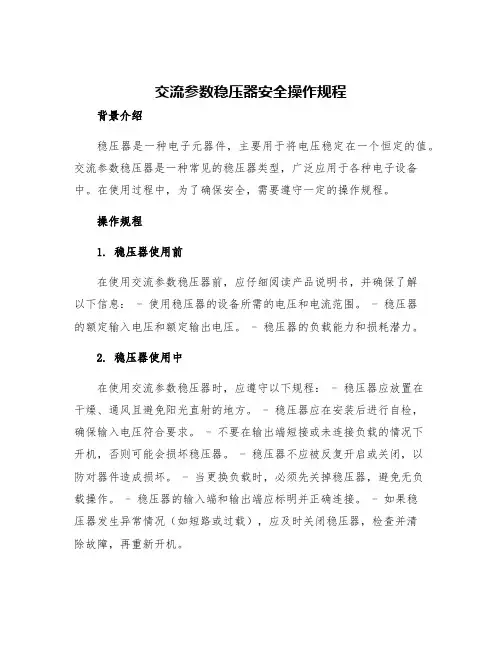

交流参数稳压器安全操作规程背景介绍稳压器是一种电子元器件，主要用于将电压稳定在一个恒定的值。
交流参数稳压器是一种常见的稳压器类型，广泛应用于各种电子设备中。
在使用过程中，为了确保安全，需要遵守一定的操作规程。
操作规程1. 稳压器使用前在使用交流参数稳压器前，应仔细阅读产品说明书，并确保了解以下信息： - 使用稳压器的设备所需的电压和电流范围。
- 稳压器的额定输入电压和额定输出电压。
- 稳压器的负载能力和损耗潜力。
2. 稳压器使用中在使用交流参数稳压器时，应遵守以下规程： - 稳压器应放置在干燥、通风且避免阳光直射的地方。
- 稳压器应在安装后进行自检，确保输入电压符合要求。
- 不要在输出端短接或未连接负载的情况下开机，否则可能会损坏稳压器。
- 稳压器不应被反复开启或关闭，以防对器件造成损坏。
- 当更换负载时，必须先关掉稳压器，避免无负载操作。
- 稳压器的输入端和输出端应标明并正确连接。
- 如果稳压器发生异常情况（如短路或过载），应及时关闭稳压器，检查并清除故障，再重新开机。
3. 稳压器使用后在操作完毕后，应遵守以下规程： - 关闭稳压器前，应先关闭负载电器。
- 关闭稳压器后，等待其完全冷却后再拔掉插头。
- 不要将稳压器拆卸或更换任何部件，以免对电路造成损坏或危险。
总结在使用交流参数稳压器过程中，遵守正确的操作规程是非常重要的。
稳定器是电子元件，使用起来要非常谨慎。
仔细阅读产品说明书，了解产品的特性和限制，严格按照规程来操作，才能确保设备的安全和稳定工作。
ＳＢＷ系列稳压器的原理与维护摘要：目前广播电视发射台普遍使用数字调制固态发射机作为发射设备，由于固态发射机对供电电源电压要求较高，因此各台都采用稳压电源供电，由于SBW系列补偿式稳压器具有效率高、容量大、稳压范围宽、抗高频感应能力强等优点，广泛用于各广播发射台站，为此做好稳压器的维护、保养工作是确保安全播出的重要内容之一。
本文根据笔者在实际工作中的一此体会，阐述SBW系列稳压器的稳压原理与它的日常维护保养。
关键词：稳压器；缺相和相序保护；取样检测1稳压器的组成SBW系列补偿式交流稳压器由：补偿变压器、带有滑动触点的接触调压器、伺服驱动机构、控制系统、取样检测系统、保护系统组成，其原理框图见图（一）（图中只画出了一相电路，其它两相电路相同）。
图中，ZK为空气开关；JC为交流接触器；K为稳压、非稳压转换开关；T1、T2组成调压系统。
T1为接触调压器，有两组可以反向移动的电刷，利用电刷接触位置的变化，使其输出电压的大小和极性都发生变化。
T2为补偿变压器，通过改变一次线圈上所加电压的大小和极性，使串联在负载回路上的二次线圈产生幅值和极性可变的补偿电压。
2稳压工作原理稳压原理见图（二），图中Uin为输入相电压，Uout输出相电压，Uo为稳压器补偿电压。
当输入电压Uin改变或因负载变化，使其输出电压Uout改变Uo 时，通过取样和伺服系统使T1上的电压发生变化，此变化的电压送到T2的一次线圈，在T2的一次线圈上感应出补偿电压Uo，若使变化的电压值等于补偿电压且相位相反，则输出电压可保持不变，达到稳压的目的。
若忽略补偿变压器线圈的阻抗，则其输出电压为：Uout=Uin±Uo3缺相和相序保护原理从补偿变压器输出端T2取出的三相电压分别接到C、R1、R2上（见图三），由电工学原理可知，当缺相和相序错误时，接在三相电源中的不对称负载的中性点将发生位移，两只电阻两端将承受相差很大的电压，设R1＝R2＝XC，则当为顺相序时，R1和R2上的电压为：UR1＝（－0.3－ｊ1.466）U相UR2＝（－0.3＋ｊ0.266）U相有效值分别为：UR1＝1.5U相UR2＝0.4U相为逆相序时：UR1＝（－0.3＋ｊ0.266）×U相UR2＝（－0.3－ｊ1.466）×U相其效值为：UR1＝0.4U相UR2＝1.5U相利用这一原理，当缺相和相序错误时，在R1、R2上的电压变化来控制电压窗口比较器，使稳压器停止工作。
前言!! NIO1系列通用变频器是我公司开发的多功能变频器，采用空间电压矢量控制技术及死区补偿技术，具有上电自动启动和瞬时停电再启动、检测失速再同步、自动转差补偿、任意直线运转、恒电压控制、故障试恢复、多段速运行、节能运行等功能，配有RS232、485通讯接口，完全能满足您各种不同的需求。
按照国际标准进行设计和测试，保证产品的可靠性。
可广泛应用于冶金、石油、机械、食品加工、纺织、化工、金属加工、造纸、印刷、包装、风机、水泵等电气传动及自动控制领域。
为保证您正确使用并能充分发挥NIO1系列通用变频器的优越性能，请您仔细阅读本说明书。
使用后请您务必妥善保管，以备今后对变频器进行检修和维护时使用。
变频器乃电力电子产品，为了您的安全，请务必由专业的电机工程人员安装、调试及调整参数。
本手册中有 、 等符号提醒安装、使用变频器时的安全防范事项，请您配合，使变频器在使用上更加安全，若有疑虑，请与本公司联系，我们的专业人员乐于为您服务。
本说明书如有改动，恕不另行通知。
危险注意对于2.2/TD2～7.5/TS4的变频器，在接线时首先将下盖螺钉取下，翻开下盖按接线标志接线。
如要取开上盖，则必须将操作面板拿下，然后用螺丝刀将显示盒螺钉NIO1-110/PS4、NIO1-132/PS4接线时打开下挡板及下盖，按如图所示接线口对应接线：输入电源接R、S、T，输出U、V、W接电机，P、P1接直流电抗器。
下盖直流电抗器接线口3.4 主电路端子定义R S T （R S）P DB P P1N U V W E( )三相交流输入端子（单相交流输入端子）外接制动电阻预留端子外接直流电抗器预留端子直流母线的负极（P N之间可接外部制动单元）三相交流输出端子接大地端子（机壳）注意：!!危险：N端子不是零线端子，决不允许接零线或大地。
E端子不是零线端子，只能接大地。
主回路配线时，配线线径规格的选定，请依照电工法规施行配线，以确保安全。
请将三相交流电源通过无熔丝断路器接触器接至变频器输入端子（R、S、T）。
DBW（单相）SBW（三相）系列自动控制式稳压器（干式）【性能及结构原理说明】一、应用范围该系列稳压器的设计是利用迭加原理，补偿办法与其他同类稳压器相比，具有体积小，重量轻、功率大、高效率、高精度、低损耗、稳压范围宽、反应速度快、无波形失真，能承受瞬时过载及长期连续运行可靠的特点，适用于电源电压经常高低不平、波动范围大的地区用户使用、是工矿企业、科研单位、医院、宾馆、酒家、实验室及现代家庭理想电源稳压装置，也是各种进口设备及先进的高精密仪器的电源稳压装置。
二、结构原理由调压器、补偿变压器，伺服电机及控制装置组成，当输入电压或负载发生变化时，控制装置立即获取信号与基准电压比较，然后驱动伺服电机，调节调压器输出的电压与补偿变压器大小和相位发生变化，这一变化使输出电压稳定在设定值。
三、使用说明及保养（1）使用前首先检查外表及仪表开关和按钮是否损坏，然后按接线图所示，把输入电源线和输出负载线接好，三相大写A、B、为电源相线输入，小写a、Cb、c为负载相线输出，N为零线，G为地线，单相大写A、X、为电源输入，小写a、x、为负载输出，然后合上开关通电调试，检查输出电压是否正常，方可启动负载。
（2）DBW（单相）3KV A-10KV A系列稳压器使用操作，先把电源输入线和负载输出线接好，然后合上开关接通电源，看电压表的指针是否指示在设定值，若有偏离，可调节面板上的稳压校正微调电位器来恢复所设定的电压。
DBW（单相）10KV A-120KVA系列稳压器使用操作，先按接线图所示把电源线接好，然后合上开关通电调试，拔动面板上的功能开关，可以对稳压器实现手动调压和自动稳压，可以显示输入电压和输出电压，手动调压是把功能开关拔向（调压）位置，然后按着（升）或（降）的按钮，这样输出电压就会在一定范围内变化，自动稳压是把功能开关拔向（稳压）位置，然后调节面板上的（稳压校正）微调电位器，这样可以把输出电压设定在所需要的电压值、也就是稳压输出， 如要显示输入电压，把功能开关拔向（输入）即可显示输入电压，稳压器正常使用时，功能开关应拔向（稳压）位置和（输出）位置，这样稳压器才能正常工作。
