稳压器LM7805说明

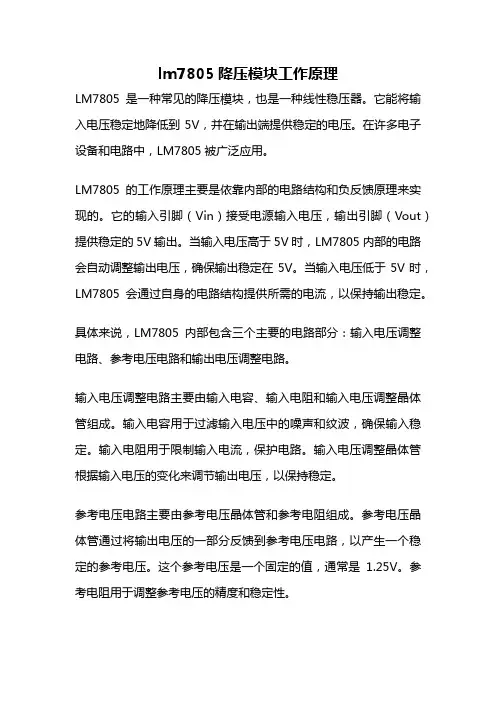

lm7805降压模块工作原理LM7805是一种常见的降压模块，也是一种线性稳压器。

它能将输入电压稳定地降低到5V，并在输出端提供稳定的电压。

在许多电子设备和电路中，LM7805被广泛应用。

LM7805的工作原理主要是依靠内部的电路结构和负反馈原理来实现的。

它的输入引脚（Vin）接受电源输入电压，输出引脚（Vout）提供稳定的5V输出。

当输入电压高于5V时，LM7805内部的电路会自动调整输出电压，确保输出稳定在5V。

当输入电压低于5V时，LM7805会通过自身的电路结构提供所需的电流，以保持输出稳定。

具体来说，LM7805内部包含三个主要的电路部分：输入电压调整电路、参考电压电路和输出电压调整电路。

输入电压调整电路主要由输入电容、输入电阻和输入电压调整晶体管组成。

输入电容用于过滤输入电压中的噪声和纹波，确保输入稳定。

输入电阻用于限制输入电流，保护电路。

输入电压调整晶体管根据输入电压的变化来调节输出电压，以保持稳定。

参考电压电路主要由参考电压晶体管和参考电阻组成。

参考电压晶体管通过将输出电压的一部分反馈到参考电压电路，以产生一个稳定的参考电压。

这个参考电压是一个固定的值，通常是1.25V。

参考电阻用于调整参考电压的精度和稳定性。

输出电压调整电路主要由输出晶体管和输出电阻组成。

输出晶体管通过对输入电压的调整来控制输出电压。

输出电阻用于限制输出电流和保护电路。

LM7805还包含一些保护电路，如过热保护和短路保护。

过热保护电路能够监测芯片的温度，并在温度过高时自动降低输出电压或切断输出。

短路保护电路能够检测输出端是否短路，并在短路时自动限制输出电流，以保护芯片和连接的设备。

总的来说，LM7805通过内部的电路结构和负反馈原理实现了对输入电压的稳定降压，提供稳定的5V输出。

它在许多电子设备和电路中起到了关键的作用，保证了电路的正常工作和稳定性。

无论是在家庭电子产品，还是在工业控制系统中，LM7805都发挥着重要的作用。

lm7805 输入电压范围
三端稳压集成电路LM7805。

电子产品中，常见的三端稳压集成电路有正电压输出的lm78 &TImes;&TImes; 系列和负电压输出的lm79&TImes;&TImes;系列。

顾名思义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有lm9013 样子的TO-92 封装。

应用电路
m7805 系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V 直流电压的稳压电源电路。

IC 采用集成稳压器7805，C1、C2 分别为输入端和输出端滤波电容，RL 为负载电阻。

当输出电流较大时，7805 应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1 串接在78XX 稳压器2 脚与地之间，可使输出电压Uo 得到一定的提高，输出电压Uo 为lm7805 稳压器输出电压与稳压二极管VC1 稳压值之和。

VD2 是输出保护二极管，一旦输出电压低于VD1 稳压值时，VD2 导通，将输出电流旁路，保护7800 稳压器输出级不被损坏。

下图为输出电压可在一定范围内调节的应用电路。

7805 稳压芯片，7805 芯片介绍
7805 是我们最常用到的稳压芯片了，他的使用方便，用很简单的电
路即可以输入一个直流稳压电源，他的输出电压恰好为5v，刚好是51 系列
单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805 等，
性能有微小的差别，用的最多的还是lm7805。

7805 结构组成是用78/79 系列三端稳压IC 来组成稳压电源所需的外
围元件极少，7805 三端稳压集成电路电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC 型号中的78 或79 后面的数字代表该三端集成稳压电路的输出电压，如7806 表示输出
电压为正6V，7909 表示输出电压为负9V。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用。

在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

当制作中需要一个能输出1.5A 以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N 个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。

∙如何正确理解三端稳压器数据手册中各个参数的含义∙发布时间:2010-8-9 10:22:07 | 来源: 第一价值网| 查看: 1554次| 收藏 | 打印TAG：三端稳压器7805、7809、7812数据参数|输出电压|线性调整率|负载调整率|静态电流|静态电流变化量|输出噪声电压78系列三端稳压器是最常见的电子元件，很多初学者最先接触到的就是这类器件，但是，能够系统全面的介绍三端稳压器知识的书籍甚少，很多朋友都是一知半解，本想系统总结一下线性稳压器的各种参数及其意义，想了好久，还是没有头绪，就先从7805的数据手册上写的一些参数入手，来讨论一下各参数的意义吧。

LM7805是国家半导体开发出来比较成熟，较早的一种线性稳压半导体器件，现在仍然还有很多公司在使用，个人也用得比较多，因为很便宜且性能比较稳定。

常提到的三端稳压块7805就是指它了。

拿它作为例子很有代表性。

参数一：输出电压最简单的一个参数，就是稳压器的输出电压，能稳定在多少V，7805输出电压稳定在5V参数二：线性调整率稳压器的输入电压一般都比较宽，在该范围内，输入如果变化输出电压的变化有多大呢？该参数就是描述这种变化的一个参数。

很显然输出电压的变化是越小越好了，一般都是几毫伏。

拿7805作为例子来说吧，参考Data Sheet就可以知道，在常温，输出500mA电流的情况下，输入电压在7~25V之间变化的时候，输出电压的变化典型值为3mV，最大值为50mV参数三：负载调整率负载发生变化时，输出电压也会相应的发生变化，一般是负载越重，输出电压会有所下降，负载越轻输出电压会有所上升。

负载调整率就是反应这种变化的一个量。

看7805的Data Sheet可知，在负载变化在5mA~1.5A时，输出电压的变化范围在10~50mV参数四：静态电流对于线性稳压器来说是一个非常重要的参数。

该电流为驱动大功率调整管所必须的，它不流向负载，而是直接流向地，因此该电流是越小越好。

7805中文资料/LM7805中文资料LM7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC 5V的输出电压，应用范围广，内含过流和过载保护电路。

带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。

LM7805引脚图(管脚图)7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。

?例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A 的稳定电压。

(3) 外形及管脚分布，如附图1-25所示。

由7805，7905，7812组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。

其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

7805??7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。

顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

基本信息4.8V~5.2V结构组成用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，7805三端稳压集成电路电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

3-TERMINAL POSITIVE VOLTAGE REGULATOR LM7805 TO-220Plastic PackageThe Voltages Available allow these Regulators to be used in Logic Systems, Instrumentation, Hi-Fi Audio Circuits and other Solid State Electronic Equipment ABSOLUTE MAXIMUM RATINGS UNIT V W W ºC ºC ºCELECTRICAL CHARACTERISTICS (T j =25ºC unless specified otherwise)VI =10V, I O =500mA DESCRIPTION SYMBOLMINTYPMAXUNIT Output VoltageV OT j =25ºC4.805.20V I O =5mA ~ 1AV I =7V ~ 20V, P< 15W Line Regulation R EGV V I =7.0 ~ 25V T j =25ºC 100mV V I =8.0 ~ 12V50mV Ripple Rejection R R V I =8.0 ~ 18V, f=120HzT j =0 ~ 125ºC 62dB Load RegulationR EGL I O =5mA ~ 1.5A T j =25ºC100mV I O =250mA ~ 750mA50mV Output Resistance R O f=1KHz T j =0 ~ 125ºC 0.017ΩOutput Voltage Drift ∆V O /∆T I O =5mA T j =0 ~ 125ºC - 1.1mV/ºC Output Noise Voltage V NO f=10Hz ~ 100KHzT j =25ºC40µV Dropout Voltage V d I O =1AT j =25ºC 2.0V Quiescent CurrentI Q T j =25ºC8.0mA Quiescent Current Change ∆I Q V I =7.0 ~ 25V T j =0 ~ 125ºC 1.3mA I O =5mA ~ 1A0.5mA Short Circuit Output Current I SC T j =25ºC 750mA Peak Output CurrentI PKT j =25ºC2.2ATEST CONDITIONV T j =0 ~ 125ºC4.755.25Storage Temperature RangeT stg - 65 to +150Lead Temperature 1.6mm (1/16 inch) from Case for 10 seconds T L260Continuous Total Dissipation at T c =25ºC case TemperatureP D 15Operating free-air, case, or Virtual Junction Temperature Range T OPR 0 to 150DESCRIPTION SYMBOL VALUE Input VoltageV IN 35Continuous Total Dissipation at T a =25ºC free air TemperatureP D2.0Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyTO-220Leaded PlasticPackageMRegulatorsPin 1: In Pin 2: Ground Pin 3: OutPackaging dimensions, tube dimensions and quantity/tube are approximate and subject to change.TO-220 Series Packaging TubeLM7805 TO-220Plastic PackageCustomer Notes LM7805TO-220Plastic PackageDisclaimerThe product information and the selection guides facilitate selection of the CDIL's Semiconductor Device(s)best suited for application in your product(s)as per your requirement.It is recommended that you completely review our Data Sheet(s)so as to confirm that the Device(s)meet functionality parameters for your application.The information furnished in the Data Sheet and on the CDIL Web Site/CD are believed to be accurate and reliable.CDIL however,does not assume responsibility for inaccuracies or incomplete information.Furthermore,CDIL does not assume liability whatsoever,arising out of the application or use of any CDIL product;neither does it convey any license under its patent rights nor rights of others.These products are not designed for use in life saving/support appliances or systems.CDIL customers selling these products(either as individual Semiconductor Devices or incorporated in their end products),in any life saving/support appliances or systems or applications do so at their own risk and CDIL will not be responsible for any damages resulting from such sale(s).CDIL strives for continuous improvement and reserves the right to change the specifications of its products without prior notice.CDIL is a registered Trademark ofContinental Device India LimitedC-120 Naraina Industrial Area, New Delhi 110 028, India.Telephone + 91-11-2579 6150, 4141 1112 Fax + 91-11-2579 5290, 4141 1119*****************。

7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Uxx(1+ R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

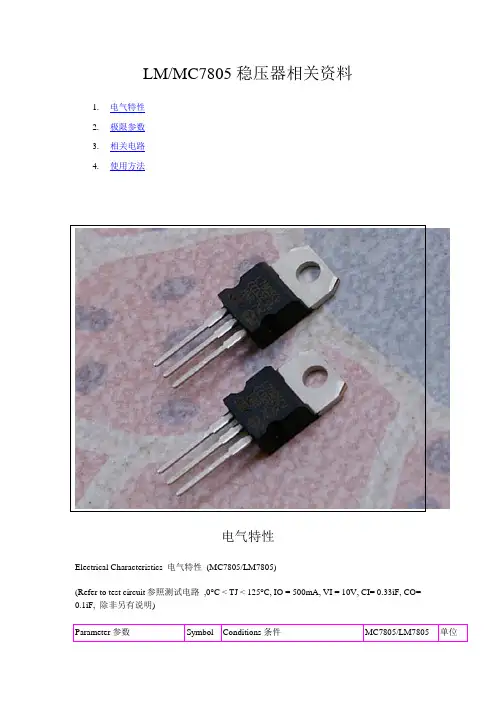

LM/MC7805稳压器相关资料1.电气特性2.极限参数3.相关电路4.使用方法电气特性Electrical Characteristics 电气特性(MC7805/LM7805)(Refer to test circuit参照测试电路,0°C < TJ < 125°C, IO = 500mA, VI = 10V, CI= 0.33ìF, CO=0.1ìF, 除非另有说明)Parameter参数Symbol Conditions条件MC7805/LM7805 单位极限参数相关电路①78xx内部电路②参照测试电路③外形管脚④纹波抑制电路⑤与79XX系列三端稳压构成的正负对称输出电压电路图典型应用电路使用方法7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路<LM7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2 V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

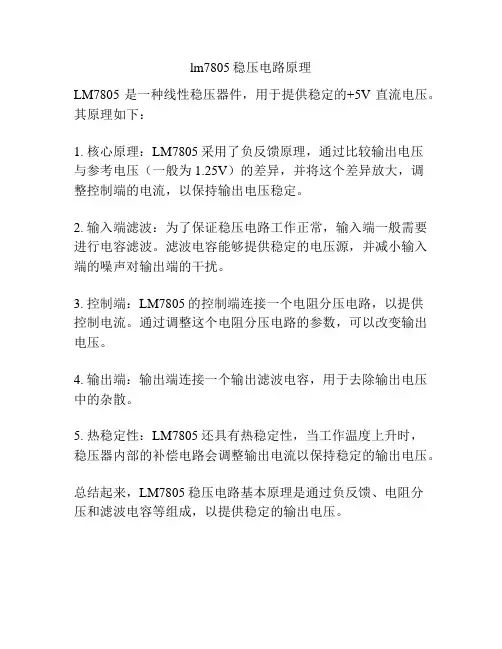

lm7805稳压电路原理
LM7805是一种线性稳压器件，用于提供稳定的+5V直流电压。

其原理如下：
1. 核心原理：LM7805采用了负反馈原理，通过比较输出电压
与参考电压（一般为1.25V）的差异，并将这个差异放大，调
整控制端的电流，以保持输出电压稳定。

2. 输入端滤波：为了保证稳压电路工作正常，输入端一般需要进行电容滤波。

滤波电容能够提供稳定的电压源，并减小输入端的噪声对输出端的干扰。

3. 控制端：LM7805的控制端连接一个电阻分压电路，以提供
控制电流。

通过调整这个电阻分压电路的参数，可以改变输出电压。

4. 输出端：输出端连接一个输出滤波电容，用于去除输出电压中的杂散。

5. 热稳定性：LM7805还具有热稳定性，当工作温度上升时，
稳压器内部的补偿电路会调整输出电流以保持稳定的输出电压。

总结起来，LM7805稳压电路基本原理是通过负反馈、电阻分
压和滤波电容等组成，以提供稳定的输出电压。

找电子元器件网上商城就上万联芯城，万联芯城销售IC 电子元器件，芯片，电阻，电容，二极管，三极管等多种类别，现货型号能够满足各种物料需求，如需要BOM物料清单配套，只需提交BOM表，商城会在短时间内反馈整单报价，为客户节省采购成本，满足客户物料需求，点击进入万联芯城。

（LM7805） （参考测试电路 QC T J 125QC，I 0 = 1A，V I = 16V，C I = 0.33PF，C 0 = 0.1PF，除非另有说明） 注28：LM7805恒定结温下指定负载和线路调节. 必须分别考虑因加热效应而导致的 V O 变化 . 脉冲测试低使用率.注29：这些参数虽然有保证，但在生产中未经100％测试.参数符号条件敏典型马克斯单位输出电压 V O T J = 25QC 9.8 10.0 10.2 V I O = 5MA至1A，P O D 15W，V I = 12.8V至25V 9.6 10.0 10.4线路调整 REGLINE V I = 12.8V至26V，I O = 500MA - 8 100毫伏 （注28） V I = 13V至20V - 4 50.0 T J = 25QCV I = 12.5V 至25V - 8 100 V I = 13V至20V - 3.0 50.0负载调节 REGLOAD T J = 25QC，I O = 5MA至1.5MA - 12.0 100毫伏 （注28） I O = 5MA至1MA - 12.0 100 I O = 250MA至750MA - 5 50.0静态电流 我 问 T J = 25QC- 5 6嘛静态电流变化 I O = 5MA至1A - - 0.5嘛 V I = 12.8V至25V，I O = 500MA - - 0.8 V I = 13V至26V，T J = 25QC- - 0.5输出电压漂移（注29） - 1.0 - 毫伏/ QC输出噪声电压 V N F = 10HZ至100KHZ，T A = 25QC - 10.0 - PV / V O纹波抑制（注29） RR F = 120HZ，I O = 500MA，V I = 14V至24V - 62.0 - D B压差电压 V DROP I O = 1A，T J = 25QC- 2.0 - V输出电阻（注29） RO F = 1KHZ - 17.0 - 米 ：短路电流 我 SC V I = 35V，T A = 25QC- 250 - 嘛峰值电流（注29） 我 PK T J = 25QC- 2.2 - 一个恒定结温下指定负载和线路调整. V O 因热效应而 LM7805变化应分开考虑.使用低功率脉冲测试. 15.这些参数虽然有保证，但在生产中未经100％测试.符号参数条件闵.典型.大.单元 V O输出电压 T J = + 25℃ 14.40 15.00 15.60 V I O = 5MA至1A，P O≤15W， V I = 17.5V 至30V 14.25 15.00 15.75 REGLINE 线路调整 （14） T J = + 25℃ V I = 17.5V至30V 11 300毫伏 V I = 20 V至26 V 3 150 REGLOAD 负载调整 （LM7805） （参考测试电路. 40QC T J 125QC，I 0 = 500MA，V I = 19V，C I = 0.33PF，C 0 = 0.1PF，除非另有说明） LM7805注12：负载和线路调节在恒定结温下指定. 必须分别考虑因加热效应而导致的 V O 变化 . 脉冲测试低使用率.注13：这些参数虽然有保证，但在生产中未经100％测试.电气特性（LM7815） （参考测试电路. 40QC T J 125QC，I 0 = 500MA，V I = 23V，C I = 0.33PF，C 0 = 0.1PF，除非另有说明） 注14：负载和线路调节在恒定结温下指定. 必须分别考虑因加热效应而导致的 V O 变化 . LM7805脉冲测试低使用率.注15：这些参数虽然有保证，LM7805但在生产中未经100％测试.参数符号条件敏典型马克斯单元输出电压 V O T J = 25QC 11.5 12.0 12.5 V 5毫安 D I O D 1A，P O D 15W，V I = 14.5V至27V 11.4 12.0 12.6线路调整 REGLINE T J = 25QCV I = 14.5V至30V - 10.0 240毫伏 （注12） V I = 16V至22V - 3.0 120负载调节 REGLOAD T J = 25QCI O = 5MA至1.5MA - 11.0 240毫伏 （注12） I O = 250MA至750MA - 5 120静态电流 我 问 T J = 25QC- 5.1 8嘛静态电流变化 I O = 5MA至1A - 0.1 0.5嘛 V I = 14.5V至30V - 0.5 1.0输出电压漂移（注13） - 1.0 - 毫伏/ QC输出噪声电压 V N F = 10HZ至100KHZ，T A = 25QC - 76.0 - PV / V O纹波抑制（注13） RR F = 120HZ，V I = 15V 至25V 55.0 71.0 - D B压差电压 V DROP I O = 1A，T J = 25QC- 2.0 - V输出电阻（注13） RO F = 1KHZ - 18.0 - 米 ：短路电流 我 SC V I = 35V，T A = 25QC- 230 - 嘛峰值电流。

LM7805正电源稳压电路概述
X78XX系列是三端正电源稳压电路，它的封装形式为TO-220/D-PAK封装。

它有一些列固定的电压输出，应用非常广泛。

没种类型由于内部电流的限制，以及过热保护和安全工作区的保护，使它基本不会损坏。

如果能够提供足够的散热片，它们就能够提供大于1A的输出电流。

虽然是按照固定电压值来设计的，但是当接入适当的外部器件后，就能获得各种不同的电压和电流。

LM7805引脚图
特点
●最大输出电流1A
●输出电压为5V，6V，8V，9V，10V，12，V15V，18V，24V
●热过载保护
●短路保护
●输出晶体管安全工作区保护
LM7805框图如下所示：
7805是最常用到的稳压芯片，它的使用方便，用很简单的电路即可以输入一个直流稳压电源，它的输出电压恰好为5V，刚好是51系列单片机运行所需的电压，它有很多系列，如KA7805，ADS7805,CW7805等，性能有微小的差别，用的最多的是LM7805。

具有过压保护的5V稳压电路，采用集电极输出串联型稳压方式，具有：成本低、效率高、体积小、重量轻、纹波少和稳定度高等特点。

具有扩流和过压保护装置，可实验室作电路实验，也可作固态电路和微处理机的供电电源，还可用作专用仪器、仪表等其他电路的电源。

1.电路工作原理电路如下图所示。

闭合电源开关s，电网220V电压经变压器降压得到11.5v交流电，二级管VD1～VD4桥式整流，电容C4滤波，集成稳压器W7805的稳压可获得平滑的5V直流电压。

集成稳压器W7805的最大输出电流为1.5A，图中的大功率三极管VT起扩流作用，可使输出电流大于1.5A。

这是一种并接式扩流方式，即W7805的①脚与VT的基极相连，W7805的②脚与VT的集电极相连，这样两输出电流之和可达到6A。

如果需要更大的电流，可采用2～3只大功率管并联。

W7805集成稳压器内部含有过热和安全区保护电路。

尽管如此，由W7805和三极管VT等组成的稳压电源输出端仍有可能发生瞬间过压。

为确保负载的安全，本电源又增设了过压保护电路，该电路由稳压二极管VD7、电阻R3、晶闸管VS和快速熔丝管FU等组成。

本电源正常工作时输出电压为5V，晶闸管VS呈截止状态。

当由于某种原因(如集成电路损坏或调整管击穿)使输出电压超过限定值时(即≥5.6v)，稳压管VD7击穿，这样电阻R3上的电压VR3升高使晶闸管Vs触发导通，引起熔丝管Fu熔断，从而保护了负载。

在扩流管VT的发射极与集电极间和集成稳压器W7805的①、②脚分别并联了二极管VD5和VD6，用来保护扩流管和集成电路。

当输入端发生短路或输出端过压而使晶闸管Vs导通造成输入端短路时，稳压管输入端电压因熔丝熔断立即为零，而输出端电容器C8上充足的电荷则不能立即释放，因而造成输出端瞬间电压高于输入端电压，为了防止这个反向峰值电压击穿VT功率管或集成稳压器W7805，利用二极管VD5和VD6将此电荷泄放掉。

C1和C2是二极管VD1～VD4的输入和输出电容器，可抑制高频谐波干扰。

精品文档7805中文资料/LM7805中文资料LM7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC 5V的输出电压，应用范围广，内含过流和过载保护电路。

带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。

LM7805引脚图(管脚图)7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。

附图给出了正、负稳压的典型电路。

〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。

精品文档．精品文档1A、三端稳压器可输出12V;7912例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压所示。

外形及管脚分布，如附图1-25(3) 的稳定电压。

7812组成的特殊的线性稳压电源7805由，7905，但可以从两个相同的次级绕组中产生出如图所示为一种特殊的电源电路。

该电路虽然简单，这两组交流电源之E3跨接在D3E2、、。

其特点是：和、三组直流电压：+5V-5V+12VD2 间，起着全波整流的作用。

精品文档．精品文档7805?78 780三端稳压集成电路电子产品中常见的三端稳压集成电路有正电压输出只有三I是指这种稳压用的集成电路系列顾名思义三系列和负电压输出79的TO- 220引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管封装准封装，也901样子TO-9基本信中文名三端稳压集成电780最大输出电1.5A热过载保护、短路保护、使用方输入电不大36V输入输出压2V输出电4.8V~5.2V结构组系列三端稳I来组成稳压电源所需的外围元件极少78/7用三端稳压集成电路7805精品文档．精品文档电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

LM/MC7805稳压器相关资料1.电气特性2.极限参数3.相关电路4.使用方法电气特性Electrical Characteristics 电气特性(MC7805/LM7805)(Refer to test circuit参照测试电路,0°C < TJ < 125°C, IO = 500mA, VI = 10V, CI= 0.33ìF, CO=0.1ìF, 除非另有说明)Parameter参数Symbol Conditions条件MC7805/LM7805 单位极限参数相关电路①78xx内部电路②参照测试电路③外形管脚④纹波抑制电路⑤与79XX系列三端稳压构成的正负对称输出电压电路图典型应用电路使用方法7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路<LM7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2 V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。

LM7805为什么有些说是输出最大电流能达到500mA，但是有些又说能达到1A呢？LM7805是一款常用的线性三端稳压IC，其外形封装虽然有多种，但输出电压皆为5V，区别就是封装不同，最大输出电流可能不一样。

最常用的是如下图所示的TO-220封装的7805。

▲ TO-220封装的7805。

上图所示的这种封装的7805，最高输入电压为35V，输出电压为固定5V电压（通过在其②脚外接电阻或稳压管，亦可使其输出电压高于5V），原装的最大输出电流为1.5A，其自身散热片与其②脚（GND端）是相通的。

该稳压IC使用时，只要输入电压＞7V，即可输出稳定的5V电压。

若输入电压只是略高于5V，输出不具有稳压性能，此时输出电压会随着输入电压而波动。

▲ TO-252封装的78M05。

还有一种上图所示的这种TO-252封装的7805，型号中带有字母“M”，其输出电压亦为5V，不过最大输出电流只有500mA。

这种封装的7805体积较小，一般用于负载电流较小的电路中。

78M05的引脚排列与7805一样，其1~3脚分别为In、GND、Out。

▲ TO-92封装的78L05。

除了上述的TO-252封装的78M05，还有一种体积更小的TO-92封装的78L05，其输出电压也是固定5V，不过最大输出电流仅有100mA，并且引脚排列与上述的两种封装的7805也不一样，其1~3脚分别为Out、GND、In。

在使用时要注意，引脚不要接错，否则可能会损坏IC。

顺便说一下，很多初学者觉得78L05的外形与8050三极管一样，就认为其也是三极管。

实际上78L05是一个稳压集成电路，内部比三极管复杂得多。

它在电路中只能用于稳压或恒流，不能像三极管那样用于放大信号。

7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。

它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。

下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。

<7805引脚图>其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。

此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。

<lm7805稳压电路>上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。

输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。

此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。

此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了三极管的基本结构是两个反向连结的pn接面，如图1所示，可有pnp和npn 两种组合。

三个接出来的端点依序称为发射极（emitter, E）、基极（base, B）和集电极（collector, C），名称来源和它们在三极管操作时的功能有关。

图中也显示出 npn与pnp三极管的电路符号，发射极特别被标出，箭号所指的极为n型半导体，和二极体的符号一致。

在没接外加偏压时，两个pn接面都会形成耗尽区，将中性的p型区和n型区隔开。

三极管的电特性和两个pn接面的偏压有关，工作区间也依偏压方式来分类，这里我们先讨论最常用的所谓”正向活性区”(forward active)，在此区EB极间的pn接面维持在正向偏压，而BC极间的pn接面则在反向偏压，通常用作放大器的三极管都以此方式偏压。

lm7805输出可调原理
LM7805是一种固定输出电压的线性稳压器，通常输出电压为5V。

然而，有时候我们可能需要调整输出电压以满足特定的应用需求。

要实现LM7805的输出电压可调，可以通过在其输出端接入一个可变
电阻来改变输出电压。

这种方法称为“调整电阻分压”。

具体来说，我们可以在LM7805的输出端和地端之间接入一个可
变电阻，例如电位器。

通过调节电位器的阻值，可以改变LM7805输
出端的电压。

当电位器的阻值增大时，输出电压也会增大；反之，
当电位器的阻值减小时，输出电压也会减小。

需要注意的是，调整LM7805输出电压时，要确保在LM7805的
最大输入电压和最大输出电流范围内进行调整，以避免对LM7805造
成损坏。

另外，还需要注意稳压器的热稳定性和负载调整能力，以
确保在调整输出电压后仍能保持稳定的工作状态。

除了使用电位器进行输出电压调整外，还可以通过在LM7805的
输入端和地端之间接入一个稳压二极管，以实现对输出电压的微小
调整。

这种方法可以在一定程度上提高LM7805的输出电压调整范围
和稳定性。

总之，通过在LM7805的输出端接入可变电阻或稳压二极管，可
以实现对其输出电压的可调，满足特定应用的需求。

在实际应用中，需要根据具体情况选择合适的调整方法，并注意稳压器的工作参数
和稳定性。
