第2章 ProE4.0 基本操作

第2章Pro/ENGINEER Wildfire 4.0基本操作Pro/ENGINEER软件拥有十分友好的窗口式操作界面，其大量的操作与通常的窗口式软件相似。

但是，Pro/ENGINEER作为一款专业性和系统性较强的设计软件，也有其自身独特的操作方法和操作技巧。

同时，Pro/ENGINEER Wildfire 4.0作为目前Pro/ENGINEER的最高级版本，其相对于以往的版本进行了比较全面的改进和提升，使得操作更加方便、快捷，更具人性化，拥有更多灵活的操作技巧。

本章将会向读者简要介绍一些Pro/ENGINEER Wildfire 4.0的基本操作方法与操作技巧，主要包括工作目录的设置、文件的基本操作、基准特征的操作、鼠标的操作、层的操作和视图的操作等。

在Pro/ENGINEER中这些操作方法和技巧都比较基础，也比较简单，必须熟练掌握，只有熟练应用这些基本操作，才能在后面章节的学习中得心应手。

下边给读者介绍Pro/ENGINEER Wildfire 4.0的基本操作方法。

本章学习目标：●熟练Pro/ENGINEER Wildfire 4.0的文件操作●熟练Pro/ENGINEER Wildfire 4.0的基本特征操作●熟悉Pro/ENGINEER Wildfire 4.0的鼠标和层的操作●熟悉Pro/ENGINEER Wildfire 4.0的视图操作2.1 Pro/ENGINEER Wildfire 4.0文件操作Pro/ENGINEER的建模操作是基于文件的，在新建文件时必须指定文件类型。

要想熟练使用这款设计软件，清楚软件的文件操作流程是非常有必要的。

Pro/ENGINEER 与Windows窗口风格的软件相似，都提供有文件菜单供用户执行新建、打开、保存和删除等文件操作。

2.1.1 设置工作目录工作目录是指存储Pro/ENGINEER文件的磁盘区域，通常将配置文件存储在工作目录中。

读者应该养成一个好习惯，在启动Pro/ENGINEER后，新建Pro/ENGINEER 文件前，将系统默认的工作目录改变到用户设定的工作目录中，这样，相关的Pro/ENGINEER文件会保存在同一个文件夹中，便于文件管理和操作。

PROE4.0功能介绍

Pro/ENGINEER Wildfire野火版4.0议程…..PTC简介Pro/ENGINEER Wildfire野火版4.0基本抱演示问题和回答Pro/ENGINEER 是业界首套参数化CAD 解决方案发布了Pro/ENGINEER率先在市场上推出参数化、基于全相关特征的实体建模技术以PMTC 首次公开上市公司成立发布了Windchill率先在市场上推出基于互联网的PLM 解决方案收购了ComputervisionPTC 客户超过20,000家《工业周刊》表彰Pro/ENGINEER 为“年度突出科技”PTC 客户超过25,000家快速启动摂软件包将PLM 实施时间缩短至数周发布了Windchill ProjectLink推出针对项目协作的纯互联网体系结构解决方案PTC 的产品开发体系（PDS ）市场上唯一的一体化PLM 解决方案发布了WindchillPDMLink推出针对产品数据管理的纯互联网体系结构解决方案PTC 客户超过35,000家因ECAD 集成而收购了俄亥俄设计自动化公司推出全球产品开发（GPD ）创新活动发布了按需即推PLM与IBM 建立了战略伙伴关系收购了ITEDO领先的2D 技术插图解决方案收购了Mathsoft工业标准工程计算解决方案Windchill XML 内容管理发布了Pro/ENGINEER Wildfire 野火版首套完全支持Web 服务的CAD 系统《工业周刊》再次表彰Pro/ENGINEER 为“年度突出科技”收购了NC Graphics一流的CAM 高速精密机加工解决方案重大里程碑收购了Arbortext动态发行领域的领先供应商因MPM 收购了Polyplan 科技公司，因鞋类和服装而收购了Aptavis 科技公司收购了LBS航空/航天与国防和民用航空ILS 解决方案的领先供应商为满足医疗器械品质体系管理需要而收购了NetRegulus打算收购CoCreateCAD 和PLM宏思达斯科技有限公司简介宏思达斯科技有限公司是专业致力于计算机软件销售、服务、实施为一体的专业性软件公司。

PROE4工作界面及基本操作ppt课件

20
新建文件的后缀名
21
注意【拭除文件】
使用【拭除】命令可将内存中的模型文件删除，但并不删除硬盘中的原文件。单击该选项会弹出如右图所示的下拉菜单。
xx
22
注意【删除文件】
xx
23
一些使用频繁的基本操作命令，以快捷图标按钮的形式显示在这里，用户可以根据需要设置快捷图标的显示状态。不同的模块，在该区显示的快捷图标有所不同。
5
3主菜单区：位于窗口的上部，放置系统的主菜单。不同的模块，
在该区显示的菜单及内容有所不同。 4特征命令工具栏区：
位于窗口工作区的右侧，将使用频繁的特征操作命令以快捷图标按钮的形式显示在这里，用户可以根据需要设置快捷图标的显示状态。不同的模块，在该区显示的快捷图标有所不同。 5工作区：
2
1-1 Pro/E Wildfire 4.0工作界面
xx
3
如右图所示为Pro/E4.0 零件设计模块的工作界面，其他模块界面的风格也基本相同。
4
1-2、文件主菜单和工具栏等的使用方法
1导航栏隐藏/显示区：位于窗口工作区的左侧。单击导航栏右侧的符号“>”，
显示导航栏，单击导航栏右侧的符号“<”，隐藏导航栏。导航栏中包括模型树、资源管理器、收藏夹和相关网络技术资源四部分内容。单击相应选项按钮，可打开相应的导航面板，如下图所示。 2主菜单工具栏区：
右键：选中对象，可以是模型树或模型特征。右键单击速度的快慢：显示相应的后续特征操作或快捷菜单
xx
16
快捷键的使用
17
2.4 使用多个Pro/E窗口
在Pro/E中如果打开多个窗口，那么一次只能激活其中一个（即处于工作状态）；不过，在非活动窗口中仍可以执行某些功能。激活一个非活动窗口，只需单击菜单【窗口】【激活】命令或在键盘上按“Ctrl+A”键。

proe简化表示的使用

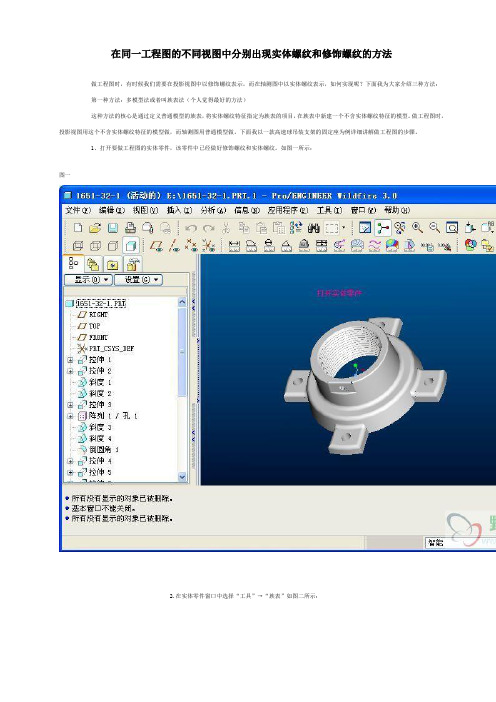

在同一工程图的不同视图中分别出现实体螺纹和修饰螺纹的方法做工程图时，有时候我们需要在投影视图中以修饰螺纹表示，而在轴测图中以实体螺纹表示，如何实现呢？下面我为大家介绍三种方法：第一种方法：多模型法或者叫族表法（个人觉得最好的方法）这种方法的核心是通过定义普通模型的族表，将实体螺纹特征指定为族表的项目，在族表中新建一个不含实体螺纹特征的模型。

做工程图时，投影视图用这个不含实体螺纹特征的模型做，而轴测图用普通模型做。

下面我以一款高速球吊装支架的固定座为例详细讲解做工程图的步骤。

1、打开要做工程图的实体零件，该零件中已经做好修饰螺纹和实体螺纹。

如图一所示：图一2.在实体零件窗口中选择“工具”→“族表”如图二所示：打开族表窗口如图三所示：3.在族表窗口中用左键点击添加/删除表例选项如图四所示：图四打开族表目窗口如图五所示：4.在族项目窗口的添加项目栏选中“特征”项弹出“菜单管理器”和“选取”窗口如图六所示：5.返回到实体零件窗口中选择创建实体螺纹的特征如图七所示：然后点击选取窗口的“确定”，族项目的“确定”返回到族表窗口如图八所示：可以看到我们选择的两个创建实体螺纹的特征处于“Y”状态。

6.在族表窗口中左键单击插入新实例图标如图九所示：图九族表中增加了一个新实例如图十所示：7.将新实例中创建实体螺纹的特征改为“N”状态如图十一所示：单击确定完成族表定义。

图十一8.新建工程图，先选不含实体螺纹特征的新实例用于做投影视图，如图十二所示：作出投影视图如图十三所示：9.重新设置默认模型（文件→属性→绘图模型→添加模型）打开模型选择窗口，选择在内存的图标，如图十四所示：图十四选择普通模型用于做轴测图。

如图十五所示：图十五10.将普通模型设置为当前模型如图十六所示：图十六在工程图中插入轴测图，如图十七所示：第二种方法：轴测图转换成绘图图元法在这种方法中，我们首先也要在Prt图中将实体螺纹和修饰螺纹都做好。

其次在工程图中将视图都做好后，将轴测图的修饰螺纹拭除，然后将轴测图转换成绘图图元（编辑→转换为绘图图元→本视图）最后到Prt图中将实体螺纹隐藏，回到工程图中就可以了。

周四新proe4基础教案1.PPT

•.
•17
图1-6
•.
•18
工程图模块的新变化
Pro/ENGINEER Wildfire 4.0工程图模块较以前版本在工具栏中有一些新变化，而且在窗口左侧新增“模型树”、 “层树”等栏目，使工程图与原模型的对照更直观。使用 Pro/ENGINEER工程图模块，可创建所有Pro/ENGINEER 模型的工程图，也可从其他系统输入工程图文件。可以注释工程图，处理尺寸以及使用层来管理不同项目的显示。工程图中的所有视图都是相关的：如果改变一个视图中的尺寸值，系统就相应地更新其他视图。在Pro/ENGINEER 工程图模块中绘制的工程图与其对应的模型相关，不管对模型或其工程图作任何修改或变更，与之对应的工程图或模型能自动作出更改。如图1-7所示为工程图模块的工作界面。
加快装配速度加快工程图速度加快草绘速度加快钣金件创建速度加快CAM速度的速度提高3倍之多。模型智能化共享智能化 Mechanica的智能化过程向导互操作性更加智能
•.
•4
1.3 Pro/ENGINEER的特征
Pro/ENGINEER具有如下的特性：
3D实体模型单一数据库，全相关性以设计特征作为数据库存取单位参数式设计
•.
•13
图1•-.4
•14
超强的结构分析功能
Pro/ENGINEER Wildfire 4.0为用户提供了超强的结构分析功能，对设计的零件可以进行静力、动力、热力学分析，以优化产品结构。其工作界面如图1-5所示。
•.
•15
图1-5
•.
•16
方便好用的装配模块
在装配模块方面，Pro/ENGINEER Wildfire 4.0继承了Pro/ENGINEER 2001的优秀特点，尤其是 “自动”约束选项，使得组装零件更为快捷。同时，操作面板的风格作了很大改动，与零件建模的操作面板风格一致，其工作界面如图1-6所示。

ProE简化表示教程

ProE Wildfire装配体的简化表示教程
作者：sea_heart
简化表示的基本概念
ProE系统进行大型组件的设计时，系统的运行速度慢的原因：零组件多，耗内存
每次打开与编辑更新后会重新计算每个零组件的特征
零组件多线条多，显示与重绘线条的进间增多
说明：本人不才作为CAE仿真的斑猪，却没有花很多时间在CAE上，所以发一些本人最近的总结与学习与大家分享，以弥保自己的不责！
本来想把ProE仿真的这一块学一学的，但手头有点任务要完成，所以不能花大时间！过一段时间吧。

呵！
装配体的简化表示的创建
装配体的简化表示的创建一般步骤：
装配体的简化表示的创建实例
1、打开“视图管理器”，新建并命名为simp_rep01。

2、根椐不同的要求进行显示与不显示的编辑
同样的方法将不需显示的组件“排除”组件这外
3、对编辑后的结果进行保存
4、在主表示与简化表示之间切换
5、显示与不显示的二次编辑
6、对编辑后的结果进行保存
7、单击工具栏的“保存”（注意是主工具样的保存），这样简化表示的信息一同保存下来
这样每次打开组件时，你可以选择“打开简化”。

10了解高级简化表示功能

已找到长度不同且直径分别为 4 mm、5 mm 和 6 mm 的螺栓。
1.
任务 2. 构建查询以查找指定大小的螺栓。
1. 在“搜索工具:1”(Search Tool:1) 对话框中，单击“新搜索”(New Search) 按钮。 2. 如有必要，可单击“选项”(Options) 按钮，然后选择“构建查询”(Build Query)。 3. 在“值”(Value) 字段中键入 BOLT_4*，并单击“新增”(Add New)。 4. 在“值”(Value) 字段中键入 BOLT_6*，并单击“新增”(Add New)。
图 2 - 搜索属性
o o
类型 - 按类型搜索元件。例如，您可以搜索装配以查找子装配，您也可以搜索“主体项目”、“零件”或“骨架”。表达式 - 通过匹配参数表达式来搜索元件。例如，如果所有元件都有材料的参数，您便可以选择以 ALUM 作为材料参数的值的所有元件。
o •
大小 - 按大小搜索实体模型。系统可以根据元件的绝对或相对实际大小来定位元件。
4. 在“查找”(Look for) 下拉列表中选择“元件”(Component)。 5. 在“属性”(Attributes) 选项卡中，确保“名称”(Name) 为所选规则。 6. 确保已从下拉列表中选择“等于”(is equal to) 作为“比较”(Comparison) 标准。
图 1
7. 在“值”(Value) 字段中，键入 BOLT*。 8. 单击“立即查找”(Find Now)。Creo Parametric 将查找并列出符合此条件的 32 个模型。 9. 在找到的项目字段中单击，然后将光标悬停在找到的项目上以将其突出显示。
一、概念: 为简化表示搜索元件
为简化表示搜索元件

ProE Wildfire 4.0简介及基本操作第一章

第一讲
屏幕、内存硬盘中删除
约束：
截面3要素：2D几何图形、尺寸、约束。

要点：1、一般情况下外轮廓（截面）一定要封闭，也就是起点和终点重合。

外轮廓的路径只能有一条。

2、外轮廓中可以嵌套（包含）内轮廓，内轮廓也必须封
闭，并且内轮廓不能和外轮廓相交，内轮廓也不能和
内轮廓相交。

3、内轮廓中不能再嵌套内轮廓，也就是说只能嵌套1层，
不能有1层以上的嵌套，如果多于1层，会不符合逻
辑。

4、外轮廓和内轮廓中也不能有重复的图元。

草图绘制技巧
虽然Pro /E具有捕捉设计者意图和参数化草绘的优点。

但是在草绘时还是应该注意培养一些好的习惯，以便设计中减少错误，降低工作
量，注意以下几点：
1、绘制尺寸大致符合实际的草图，如果绘制的草图在尺寸和形状上大致准确，那么在添加、修改尺寸和几何约束时，草图就不会发生大的变化。

在绘制完第一、第二个元素（图素）时，建议立即修改尺寸，这样，以后的元素就会与已经修改尺寸的元素有一定的参考关系，后面绘制的元素就不会在尺寸上有大的差异，便于草图的绘制。

2、对于重复简单的几何元素，可以先草绘其中一个元素的草图，如何采用复制或阵列的的方法生成其他部分，这样可以减少草图中的几何元素数量。

3、一次绘制的图形不要过于复杂，不要试图一次完成一张复杂图形的绘制，最好分几步进行。

用单一实体对象的草图比用多个对象的草图更便于以后操作，复杂的几何形状可以由简单的实体对象组合而成。

4、采用夸大画法。

绘制小角度时，可以先绘制一个大角度，然后修改成小角度。

因为小角度线系统会自动认为时水平或垂直，导致你绘不出来。

pro e4.0教程第二章

尺寸标注和修改简介
Pro/ENGINEER Wildfire 4.0中文版绘制草图的特点是尺寸参数化，即能自动捕捉用户的意图，自动进行尺寸标注，但在一些情况下，系统自动标注的尺寸往往无法完全满足设计需要，此时就必须对图形进行手工标注和修改。
1、尺寸强化
在草绘中绘制了几何图形后，系统都会自动产生相关的尺寸约束条件。系统自动产生的尺寸叫做“弱尺寸”。这些由系统自动产生的尺寸不一定符合设计者的要求，这时需要设计者进行尺寸的强化，以最终符合设计者的意图，弱尺寸呈灰色显示，强化后的尺寸呈银色高亮显示。下面介绍几种尺寸强化的方法：（1）直接强化——左键单击尺寸，尺寸变成红色后，按右键，在弹出的快捷键菜单中选择【强】命令，如图所示。也可选择主菜单【编辑/转换到/加强】命令来完成。（2）重新标注强化——在所显示的弱尺寸通过重新标注尺寸的方式来实现。
教学目标：
能力目标：
学会分析图形、能灵活运用Pro/E软件各种特征。
知识目标：
掌握Pro/E 4.0软件草绘环境
2.1 草绘模式
1.草绘工作界面
进入草绘模式的方法如下：（1）选择主菜单【文件/新建】命令，或单击工具栏的按钮，弹出如图所示【新建】对话框。（2）在【新建】对话框的【类型】区域中选择【草绘】单选按钮，在【名称】文本框中输入图形文件名单击【确定】按钮，进入草绘模式，打开如图所示的草绘工作界面。
（4）参数：草绘中的辅助数值。（5）关系：关联尺寸或参数的等式。例如，可以使用一个关系将一条直线[1]的长度设置为另一条直线长度的一半，如图所示。（6）弱尺寸或弱约束：在没有用户确认的情况下，可以移除的尺寸或约束就被称为“弱尺寸”或“弱约束”。草绘时创建的尺寸是弱尺寸。当用户自行添加尺寸或约束时，系统可以在没有任何确认的情况移除多余的“弱尺寸”或“弱约束”。“弱尺寸” 或“弱约束”以灰色显示，如果不显示弱尺寸，选择主菜单【草绘/选项】命令，打开如图所示的【草绘器优先选项】对话框，不勾选“弱尺寸”，草绘时则不会显示“弱尺寸”。

creo 简化表示规则

creo 简化表示规则Creo简化表示规则Creo是一种广泛应用于计算机辅助设计和制造领域的软件工具，它提供了丰富的功能和工具，用于创建、修改和分析三维模型。

为了更高效地使用Creo，我们需要掌握一些简化表示规则，以便在设计过程中减少复杂性并提高工作效率。

1. 参数化建模：Creo的一个重要特点是参数化建模，它允许我们通过定义各种参数来控制模型的形状和尺寸。

使用参数化建模，我们可以轻松地调整模型的尺寸，而无需手动修改每个几何特征。

这种方法有助于简化设计过程，并使模型具有更高的可重用性。

2. 几何约束：在Creo中，我们可以使用几何约束来定义模型的关系和限制。

通过将几何约束应用于几何元素，我们可以确保它们保持特定的位置和方向。

这有助于简化模型的构建过程，并确保模型在设计更改时保持准确性。

3. 模型家族：Creo允许我们创建模型家族，即一组具有共同特征的相关模型。

通过创建模型家族，我们可以在设计中重复使用相似的几何元素和参数，从而减少设计时间和努力。

这对于需要设计多个变体的产品非常有用。

4. 模型简化：在某些情况下，我们可能需要简化复杂模型以提高性能或简化分析。

Creo提供了各种工具和技术，如几何替代、模型重塑和简化几何体等，可用于简化模型。

这有助于减少计算资源的需求，并提高模型的可操作性。

5. 组件化设计：Creo支持组件化设计，即将产品分解为更小的组件或部件。

通过将设计分解为组件，我们可以更好地管理和维护模型，并提高设计的可重用性。

这对于需要设计复杂产品的团队合作非常有用。

6. 参数化装配：在Creo中，我们可以使用参数化装配来创建装配关系和连接。

通过定义装配部件之间的参数关系，我们可以确保装配的正确性和一致性。

这有助于简化装配过程，并减少错误和冲突。

7. 模型分析：Creo提供了各种模型分析工具，如结构分析、流体分析和热分析等。

通过进行模型分析，我们可以评估模型的性能、强度和可靠性，并进行必要的改进。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

在大型装配文件中，为了不浪费太多系统资源，将暂时不需要的东西简化，可以节省系统资源。其浪费系统资源顺序从高到低如下：
主表示几何表示图形表示符号表示边界框表示排除
将不想要参与运算和显示的零部件进行简化。
在装配文件中，采用骨架模型的TOP-DOWN的设计方式。在制作骨架模型时，一般骨架模型由基准点,基准轴,基准面,基准坐标系,基准曲线以及曲面组成。虽然也可以包括实体几何, 但是为了避免在骨架模型中加入质量属性, 最好不要在骨架模型加入实体模型。如果为了制作骨架方便，做成了实体骨架。在分析模型的全局干涉检查时，所有的实体均会参加干涉检查，实体骨架也会参加，与每一个零件都产生干涉，会使运算慢，干涉的结果列表数据太多，扰乱对真正干涉零件的查找。这时就可以在视图管理器建立一个简化表示，将实体骨架排出（不显示，不参与运算），以此简化模型分析。
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的实例操作
1，打开视图管理器，在“简化表示”菜单，创建新的表示。
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的实例操作
此表鼠示标为放活在动某，一激表活示该上表，示点为击当右前键的，表可示以。设置
在大型装配文件中，为了不浪费太多系统资源，将暂时不需要的东西简化，可以节省系统资源。其浪费系统资源顺序从高到低如下：主->几何->图形->符号->边界框->排除
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的用处
节省系统资源，提高系统运行速度
PROE4的简化表示的作用与教程
赵勇 2012.12.03
PROE4的简化表示的作用与教程
PROE的简化表示的区别
表示->排除：就是选中模型或者组件它不显示表示->主表示：你选中作为主表示的可见、可编辑表示->几何：模型中的特征不能编辑，便能选择几何(面、线)等表示->图形：只显示实际图形，特征不能选择或编辑表示->符号：只以一个符号表示，几何或图形都不显示，只能看到名字表示->边界框：模型只以一个最大尺寸的矩形显示
User Experience Design
THANKS!
10
用户体验验 User Experoence Design
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的用处
在大型装配文件中，为了不浪费太多系统资源，将暂时不需要的东西简化，可以节省系统资源。其浪费系统资源顺序从高到低如下：主->几何->图形->符号->边界框->排除在装配文件中，采用骨架模型的TOP-DOWN的设计方式。在制作骨架模型时，一般骨架模型由基准点,基准轴,基准面,基准坐标系,基准曲线以及曲面组成。虽然也可以包括实体几何, 但是为了避免在骨架模型中加入质量属性, 最好不要在骨架模型加入实体模型。如果为了制作骨架方便，做成了实体骨架。在分析模型的全局干涉检查时，所有的实体均会参加干涉检查，实体骨架也会参加，与每一个零件都产生干涉，会使运算慢，干涉的结果列表数据太多，扰乱对真正干涉零件的查找。这时就可以在视图管理器建立一个简化表示，将实体骨架排出（不显示，不参与运算），以此简化模型分析。在自顶向下设计中，经常需要隐藏一些不相关的零件，单独激活一个零件来制图这个时候，就要用到主表示。主表示即一种组件的简化表示。具体如下： ①打开一个装配，顶级的组件系统默认为主表示。一个装配组件没有主表示(或者将顶级组件的主表示编辑修改为排除），而其中的一个或者几个零件标识为主表示，则这一个或者几个零件显示并可编辑，其余的零件或者组件不可见。 ②整个装配主表示，则这个装配可见（缺省即如此），若其下属的某个零件再主表示，则其余零件仍然可见（因为整个装配已经主表示），要使某个零件不可见，则需要进行排除操作。 ③也就是一个组件装配里，子组件或者零件首先服从(即表现出，具有）上级组件的主表示或者排除的属性，若再单独定义该子组件或者零件的表示属性，则再表现出此定义的属性，以最后一次定义的属性为准，该子组件或零件显示单独定义的简化表示属性。

部重件定在。义激，活可的以表为示所上选，的点表击示“ 定编义辑需” 要菜表单示，的选零中
用户Βιβλιοθήκη 验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的实例操作
零而件该主或组表者件示组以表件外示不的该显零组示组件，件或不不者参显零与示件运；显算排示。除，参表与示运该算， -- 单正打常开显编示辑，菜可单以后选的中，想点要击排排除除的菜零单部，件排。除菜
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的实例操作
中栏的阴在零影编件显辑取示菜消，单排此状除时态状可下态进，。行单反击排除操菜作单。，点排击除选一 DEF
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
PROE的简化的实例操作
点击属性，可切换至右图的属性菜单
此时状态栏显示零组件的表示属性，可在此进行消除子组件或者零件的表示属性。但是顶级组件不能在此进行移除操作
用户体验验 User Experoence Design
PROE4的简化表示的作用与教程
用户体验项目组
