• 7.2.1 孔的定位方式
• 使用【孔】命令建立孔特征，应指定孔的放置平 面并标注孔的定位尺寸，系统提供4种标注方法： 线性、径向、直径、同轴。
• 单击菜单【插入】→【孔】选项，或单击按钮 ， 打开如图7-1所示的孔特征操控板。该面板中各功
能选项的意义说明如下。
CAD教育网
放置：单击该按钮，显示如图7-2所示的面板，在该面 板进行放置孔特征的操作。
CAD教育网
• 7.2 孔特征
• 在Pro/ENGINEER Wildfire中把孔分为“简单孔”、“草 绘孔”和“标准孔”。除使用前面讲述的减料功能制作孔 外，还可直接使用Pro/ENGINEER Wildfire提供的【孔】 命令，从而更方便、快捷地制作孔特征。
• 在使用孔命令制作孔特征时，只需指定孔的放置平面并给 定孔的定位尺寸及孔的直径、深度即可。
完成孔特征建立。
提示：绘制的Βιβλιοθήκη 面至少要有一条边与旋转中心线垂直。
CAD教育网
实例
绘制如图7-16所示模型中的草绘孔
图7-16
CAD教育网
7.2.4 标准孔
在Pro/ENGINEER 2001以上版本中新增了“标准孔”类 型（ISO、UNC、UNF三个标准）并允许用户选择孔的形 状，如埋头孔、沉孔等。建立标准孔的过程与前述两种孔 的建立过程基本上是一样的，下面以实例说明其具体操作 过程。 实例 步骤1 打开练习文件
显示孔特征操控板。 • 选定孔的类型为“草绘”。 • 单击按钮 打开一个草绘文件，或单击按钮 进入草
绘环境绘制一个剖面。 • 在草绘状态绘制一条旋转中心线和剖面，并标注尺寸。 • 完成步骤 ，系统返回孔特征操控板。 • 单击【放置】按钮 ，在打开的面板中设定孔的放置平
• 7.2.1 孔的定位方式
• 使用【孔】命令建立孔特征，应指定孔的放置平 面并标注孔的定位尺寸，系统提供4种标注方法： 线性、径向、直径、同轴。
• 单击菜单【插入】→【孔】选项，或单击按钮 ， 打开如图7-1所示的孔特征操控板。该面板中各功
能选项的意义说明如下。
CAD教育网
放置：单击该按钮，显示如图7-2所示的面板，在该面 板进行放置孔特征的操作。
CAD教育网
• 7.2 孔特征
• 在Pro/ENGINEER Wildfire中把孔分为“简单孔”、“草 绘孔”和“标准孔”。除使用前面讲述的减料功能制作孔 外，还可直接使用Pro/ENGINEER Wildfire提供的【孔】 命令，从而更方便、快捷地制作孔特征。
• 在使用孔命令制作孔特征时，只需指定孔的放置平面并给 定孔的定位尺寸及孔的直径、深度即可。
完成孔特征建立。
提示：绘制的Βιβλιοθήκη 面至少要有一条边与旋转中心线垂直。
CAD教育网
实例
绘制如图7-16所示模型中的草绘孔
图7-16
CAD教育网
7.2.4 标准孔
在Pro/ENGINEER 2001以上版本中新增了“标准孔”类 型（ISO、UNC、UNF三个标准）并允许用户选择孔的形 状，如埋头孔、沉孔等。建立标准孔的过程与前述两种孔 的建立过程基本上是一样的，下面以实例说明其具体操作 过程。 实例 步骤1 打开练习文件
显示孔特征操控板。 • 选定孔的类型为“草绘”。 • 单击按钮 打开一个草绘文件，或单击按钮 进入草
绘环境绘制一个剖面。 • 在草绘状态绘制一条旋转中心线和剖面，并标注尺寸。 • 完成步骤 ，系统返回孔特征操控板。 • 单击【放置】按钮 ，在打开的面板中设定孔的放置平
全套课件-ProE 4.0基础教程_完整
偏移值不为零
10.1 偏移值为零的“匹配”方式装配
图10.2 有距离值的匹配约束
10.1 装配约束类型
• 3. 对齐 • 对齐是指两组装元件或模型所指定的平面、基准平面
重合（当偏移值为零时），或相平行（当偏移值不为 零时），并且两平面的法线方向相同。选择两个元件 的平面作为参照，使用“对齐”约束的结果如图10.2 所示。
10.1 装配约束类型
参照面
参照边
面与边约束后
图10.10 元件的“曲面上的边”方式装配
10.2 装配过程
• 下面以如图所 示的活塞连杆 装配实例来具 体介绍元件组 装的过程。
图10.11 元件装配效果图
10.2 装配过程
• 1. 建立装配文件 在工具栏中单击“新建”按钮，在弹出的“新建”
对话框中选择文件类型为“组件”，子类型为 “设计”。输入零件名称为“huosai”，去掉“使 用缺省模版”框的对勾，单击“确定”按钮，在 弹出的“新文件选项”对话框中选择公制模版 mmns_asm_solid，单击“确定”按钮进入零件设 计界面。
10.2 装配过程
• 2. 装配活塞 • 单击“将原件添加到组件” 命令，在弹出的“打开”
对话框中选取“huosai.part”文件，如图10.12所示，选 取约束类型为“坐标系”，分别选取零件的基准坐标 系和组件模式下的坐标系，如图10.13所示。
选取两坐标
图10.12 打开的零件
图10.13 添加坐标系约束后模型
转中心线同轴。
• 分别选择元件的内孔曲面和另一元件的外圆柱面 作为“插入”参照，如图10.5所示。
10.1 装配约束类型
轴的表面
孔的表面
插入约束后
图10.5 元件的“插入”方式装配
proe入门基础教程完整版ppt课件
本 标 准 适 用 于已投 入商业 运行的 火力发 电厂纯 凝式汽 轮发电 机组和 供热汽 轮发电 机组的 技术经 济指标 的统计 和评价 。燃机 机组、 余热锅 炉以及 联合循 环机组 可参照 本标准 执行， 并增补 指标。
4） 尺寸标注
pro/e有自动标注尺寸功能 • 弱尺寸：自动标注的尺寸 • 强尺寸：用户标注的尺寸 • 弱尺寸可以被强尺寸代替 • 修改尺寸时，图元将随尺寸变化而变化
创建文本
本 标 准 适 用 于已投 入商业 运行的 火力发 电厂纯 凝式汽 轮发电 机组和 供热汽 轮发电 机组的 技术经 济指标 的统计 和评价 。燃机 机组、 余热锅 炉以及 联合循 环机组 可参照 本标准 执行， 并增补 指标。
3）图元的编辑
1. 选择几何图元 2. 拷贝图元 3. 镜像图元 4. 移动图元 5. 缩放和旋转几何图元 6. 裁剪图元
圆心及点/同心圆/三点 圆/三切圆/正椭圆
本 标 准 适 用 于已投 入商业 运行的 火力发 电厂纯 凝式汽 轮发电 机组和 供热汽 轮发电 机组的 技术经 济指标 的统计 和评价 。燃机 机组、 余热锅 炉以及 联合循 环机组 可参照 本标准 执行， 并增补 指标。
三点弧/同心弧/中心端 点弧/三切点弧/圆锥弧
直线/与图元相切直线/中心线
本 标 准 适 用 于已投 入商业 运行的 火力发 电厂纯 凝式汽 轮发电 机组和 供热汽 轮发电 机组的 技术经 济指标 的统计 和评价 。燃机 机组、 余热锅 炉以及 联合循 环机组 可参照 本标准 执行， 并增补 指标。
创建矩形
标 准 适 用 于已投 入商业 运行的 火力发 电厂纯 凝式汽 轮发电 机组和 供热汽 轮发电 机组的 技术经 济指标 的统计 和评价 。燃机 机组、 余热锅 炉以及 联合循 环机组 可参照 本标准 执行， 并增补 指标。
ProE 4.0基础教程(7-11章)
7.7都是按照右手定则所创建的螺旋扫描特征。 • 左手定则：使用左手规则定义轨迹，如图7.9所示，注意图7.8与
图7.9这两个图的螺旋形成的方向。
精选PPT
12
7.2 螺旋扫描
图7.6 常数螺距
图7.7 可变螺距
精选PPTຫໍສະໝຸດ 137.2 螺旋扫描
图7.8 右手定则
图7.9 左手定则
精选PPT
14
7.2 螺旋扫描
• 可变螺旋扫描特征 (1) 修改扫引轨迹
以“分割”按钮修剪扫描轨迹线，如图7.10所示。
(2) 修改节距值 分别输入各分割点的节距值，修改后的螺距图如图7.11所 示，创建的螺旋特征如图7.12所示。
精选PPT
15
7.2 螺旋扫描
第三点 第二点 第一点
图7.10 修改轨迹线
图7.11 修改后螺距图
精选PPT
18
7.3 可变剖面扫描
• 1. “轨迹”收集器 轨迹收集器中显示所有被选择的轨迹，其中第
一条为原始轨迹线。对于每一条轨迹都可以为其 设置轨迹类型，“轨迹”收集器包含有“X轨迹”、 “N(法向)轨迹”以及“T(相切) 轨迹”，该收集器 可以选取两任意条链作为扫描特征的轨迹。
精选PPT
19
精选PPT
10
7.2 螺旋扫描
• 螺旋扫描是通过沿着螺旋轨迹扫描截面来创建 螺旋扫描，螺旋扫描的轨迹线通过旋转曲面的轮 廓以及螺距来定义，旋转曲面的轮廓表示螺旋特 征的截面原点到其旋转轴之间的距离，螺距表示 螺旋线之间的距离。螺旋扫描的轨迹线以及旋转 曲面是不会出现在所生成的几何模型当中的。
精选PPT
11
7.2 螺旋扫描
• 常数：螺旋扫描特征的螺距是常数。如图7.6所示。 • 可变的：螺旋扫描特征的螺距是可变的，并且可以由图形来定
图7.9这两个图的螺旋形成的方向。
精选PPT
12
7.2 螺旋扫描
图7.6 常数螺距
图7.7 可变螺距
精选PPTຫໍສະໝຸດ 137.2 螺旋扫描
图7.8 右手定则
图7.9 左手定则
精选PPT
14
7.2 螺旋扫描
• 可变螺旋扫描特征 (1) 修改扫引轨迹
以“分割”按钮修剪扫描轨迹线，如图7.10所示。
(2) 修改节距值 分别输入各分割点的节距值，修改后的螺距图如图7.11所 示，创建的螺旋特征如图7.12所示。
精选PPT
15
7.2 螺旋扫描
第三点 第二点 第一点
图7.10 修改轨迹线
图7.11 修改后螺距图
精选PPT
18
7.3 可变剖面扫描
• 1. “轨迹”收集器 轨迹收集器中显示所有被选择的轨迹，其中第
一条为原始轨迹线。对于每一条轨迹都可以为其 设置轨迹类型，“轨迹”收集器包含有“X轨迹”、 “N(法向)轨迹”以及“T(相切) 轨迹”，该收集器 可以选取两任意条链作为扫描特征的轨迹。
精选PPT
19
精选PPT
10
7.2 螺旋扫描
• 螺旋扫描是通过沿着螺旋轨迹扫描截面来创建 螺旋扫描，螺旋扫描的轨迹线通过旋转曲面的轮 廓以及螺距来定义，旋转曲面的轮廓表示螺旋特 征的截面原点到其旋转轴之间的距离，螺距表示 螺旋线之间的距离。螺旋扫描的轨迹线以及旋转 曲面是不会出现在所生成的几何模型当中的。
精选PPT
11
7.2 螺旋扫描
• 常数：螺旋扫描特征的螺距是常数。如图7.6所示。 • 可变的：螺旋扫描特征的螺距是可变的，并且可以由图形来定
ProE4.0教程全套ppt课件
1草绘工作界面2直线的绘制3圆的绘制4圆弧的绘制5矩形的绘制6圆角的绘制7使用边界图元的绘制8样条曲线的绘制矩形的绘制10草绘器调色板11草绘器诊断3421二维草绘的基本知识211进入二维草绘环境的方法在proe中二维草绘的环境称为草绘器进入草绘环境有以下两种方式
PROE4.0 第1章 预备知识
1
本章将介绍的内容如下： (1)启动Pro/ENGINEER Wildfire 4.0的方法 (2)Pro/ENGINEER Wildfire 4.0工作界面介绍 (3)模型的操作 (4)文件的管理 (5) 退出Pro/ENGINEER Wildfire 4.0的方法
存”按钮。 第5步，单击“确定”按钮，模型显示如图1-13所示。同时，“自定义” 视图保
存在如图1-10所示视图列表中。
13
图1-11 “方向”对话框
图1-12 DTM1基准平面为参照1
图1-13 “自定义”视图
14
1.4 文件的管理 1.4.1 新建文件
在Pro/ENGINEER中可以利用“新建”命令调用相关的功能模块，创建不同类 型的新文件。 调用命令的方式如下： 菜单： 执行“文件”|“新建”命令。 图标：单击系统工具栏中 的图标按钮。
确认”对话框。 第2步，单击“是”按钮，则将当前活动窗口中的零件文件从内存中删除。
图1-21 “拭除确认”对话框
25
2.拭除不显示文件 调用命令的方式如下： 菜单： 执行“文件”|“拭除”|“不显示”命令。 操作步骤如下： 第1步，调用“拭除”命令，选择“不显示”项，将弹出如图1-22所示“拭除未
2
1.1 启动Pro/ENGINEER Wildfire 4.0的方法
启动Pro/ENGINEER Wildfire 4.0有下列两种方法。 （1） 双击桌面上Pro/ENGINEER Wildfire 4.0快捷方式图标。 （2） 单击任务栏上的“开始”| “程序”| PTC | Pro ENGINEER | Pro ENGINEER。
PROE4.0 第1章 预备知识
1
本章将介绍的内容如下： (1)启动Pro/ENGINEER Wildfire 4.0的方法 (2)Pro/ENGINEER Wildfire 4.0工作界面介绍 (3)模型的操作 (4)文件的管理 (5) 退出Pro/ENGINEER Wildfire 4.0的方法
存”按钮。 第5步，单击“确定”按钮，模型显示如图1-13所示。同时，“自定义” 视图保
存在如图1-10所示视图列表中。
13
图1-11 “方向”对话框
图1-12 DTM1基准平面为参照1
图1-13 “自定义”视图
14
1.4 文件的管理 1.4.1 新建文件
在Pro/ENGINEER中可以利用“新建”命令调用相关的功能模块，创建不同类 型的新文件。 调用命令的方式如下： 菜单： 执行“文件”|“新建”命令。 图标：单击系统工具栏中 的图标按钮。
确认”对话框。 第2步，单击“是”按钮，则将当前活动窗口中的零件文件从内存中删除。
图1-21 “拭除确认”对话框
25
2.拭除不显示文件 调用命令的方式如下： 菜单： 执行“文件”|“拭除”|“不显示”命令。 操作步骤如下： 第1步，调用“拭除”命令，选择“不显示”项，将弹出如图1-22所示“拭除未
2
1.1 启动Pro/ENGINEER Wildfire 4.0的方法
启动Pro/ENGINEER Wildfire 4.0有下列两种方法。 （1） 双击桌面上Pro/ENGINEER Wildfire 4.0快捷方式图标。 （2） 单击任务栏上的“开始”| “程序”| PTC | Pro ENGINEER | Pro ENGINEER。
PorE 4.0基础自学教程第2章
http://shop1353117788698.c /
2.4 由调色板调入几何造型
绘制一些特殊草图截面时，可单击主菜单中【草绘】→【数据来自文 件】→【调色板】命令或单击草绘工具栏中的 按钮，即可见草绘 器调色板对话框。调入想要的图形。
http://shop1353117788698.c /
4、弧
① ② ③
④
⑤
http://shop1353117788698.c /
2.2 草绘截面的绘制和编辑
5、倒圆角
①
②
绘制圆角 绘制椭圆角
倒圆角举例
6、样条曲线
样条曲线举例
7、点和坐标系
① ②
绘制点 绘制坐标系
http://shop1353117788698.c /
2.5.1 尺寸标注
单击草绘工具栏中的 按钮，可以对草图截面进行尺寸标注。 1>、距离标注 点与点 点与直线标注 两平行直线标注 圆弧与圆弧标注 圆（或圆弧）半径或直径标注、 对称标注
http://shop1353117788698.c /
2.5 草图截面的尺寸标注与修改
2>、角度标注 直线夹角标注 圆心角标注 样条曲线切线角标注
2.5.2 尺寸修改
尺寸标注完成后，用户需要对尺寸值进行修改。修改尺寸值有3种方法： ① 移动光标至需要修改尺寸值的位置上，双击鼠标左键，在文本框中重 新输入尺寸值，按Enter键（中键）确认。 ② 选取要修改的尺寸（一个或多个），单击草绘工具栏中的 按钮，出 现修改尺寸对话框，使用该对话框中选项可修改尺寸值，修改完成后 点击 结束。 ③ 单击草绘工具栏中的按钮，选取要修改的尺寸，设定【修改尺寸】对 话框中的 选项，可修改尺寸值，修改完成后点击 结束。 注意：当修改前后尺寸数值变化较大时，应取消勾选【再生】按钮，因为 单个尺寸的自动更新会引起草图截面不符合几何图形构建要求。因此 需要等所有尺寸修改完成后一起更新。
2.4 由调色板调入几何造型
绘制一些特殊草图截面时，可单击主菜单中【草绘】→【数据来自文 件】→【调色板】命令或单击草绘工具栏中的 按钮，即可见草绘 器调色板对话框。调入想要的图形。
http://shop1353117788698.c /
4、弧
① ② ③
④
⑤
http://shop1353117788698.c /
2.2 草绘截面的绘制和编辑
5、倒圆角
①
②
绘制圆角 绘制椭圆角
倒圆角举例
6、样条曲线
样条曲线举例
7、点和坐标系
① ②
绘制点 绘制坐标系
http://shop1353117788698.c /
2.5.1 尺寸标注
单击草绘工具栏中的 按钮，可以对草图截面进行尺寸标注。 1>、距离标注 点与点 点与直线标注 两平行直线标注 圆弧与圆弧标注 圆（或圆弧）半径或直径标注、 对称标注
http://shop1353117788698.c /
2.5 草图截面的尺寸标注与修改
2>、角度标注 直线夹角标注 圆心角标注 样条曲线切线角标注
2.5.2 尺寸修改
尺寸标注完成后，用户需要对尺寸值进行修改。修改尺寸值有3种方法： ① 移动光标至需要修改尺寸值的位置上，双击鼠标左键，在文本框中重 新输入尺寸值，按Enter键（中键）确认。 ② 选取要修改的尺寸（一个或多个），单击草绘工具栏中的 按钮，出 现修改尺寸对话框，使用该对话框中选项可修改尺寸值，修改完成后 点击 结束。 ③ 单击草绘工具栏中的按钮，选取要修改的尺寸，设定【修改尺寸】对 话框中的 选项，可修改尺寸值，修改完成后点击 结束。 注意：当修改前后尺寸数值变化较大时，应取消勾选【再生】按钮，因为 单个尺寸的自动更新会引起草图截面不符合几何图形构建要求。因此 需要等所有尺寸修改完成后一起更新。
ProE4.0基础教程 完整版
Pro/ENGINEER Wildfire 4.0的新增功能
5. Mathcad-Pro/ENGINEER综合化改进 Pro/ENGINEER Wildfire 4.0增加了与Mathcad的兼容性，并做 出了其它改进。 6. 改进ProductView接口 Pro/ENGINEER Wildfire 4.0改进了ProductView接口，现在支 持ProductView数据输入作为确切的几何表示法。 7. AutoCAD DXF和DWG改进 Pro/ENGINEER Wildfire 4.0针对AutoCAD接口升级，升级后 支持AutoCAD 2005和AutoCAD 2006格式。 8. 3D PDF输出 Pro/ENGINEER Wildfire 4.0增加了3D PDF输出功能，为设计 者后期编辑工作提供了便利。
参数化设计： Pro/ENGINEER引入了参数化设计思想， 创建模型以尺寸数值为设计依据。设计者可以 在绘图时暂时舍弃大多数繁琐的设计限制，只 需抓住图形的某些典型特征绘出图形，然后通 过向图形添加适当的约束条件规范其形状，最 后修改图形的尺寸数值，经过再生后即可获得 理想的图形，这就是重要的“尺寸驱动”理论。
Pro/ENGINEER的发展历程
2006年6月10日，PTC推出了Wildfire版， 全面改进了软件的用户界面，对各设计模块重 新进行功能组合，进一步完善了部分设计功能， 使软件的界面更友好，使用更方便，设计能力 更强大。两年后PTC推出Pro/ENGINEER Wildfire 2.0，2006年4月3号，Pro/ENGINEER Wildfire 3.0正式推出。2007年7月， Pro/ENGINEER Wildfire 4.0面世。
PROE4.0教程教学
第一章用PRO/E生成实体2-1 设计与加工任务如图1-1所示电风扇旋纽零件为对象,介绍其在Pro/ENGINEER系统中三维模型的造型过程、模具的设计过程及在Mastercam系统中模具的加工过程。
图1-12-2 设计前的准备在进行模具设计与加工前,首先为该模具建立一个专用的文件夹，并将该文件夹设置为当前工作目录,这样一来,在产品三维造型中产生的文件、模具设计过程中产生的文件、转换的数据文件及在Mastercam系统中的加工文件会一一存入该文件夹下,使整个设计及加工过程产生的文件一目了然,具体操作步骤如下。
(1)建立模具专用文件夹。
在用户计算机D盘目录下建立一个名为“xuanniu”的文件夹,建立的文件夹如图1-2所示。
图1-2 建立【xuanniu】文件夹(2)设置工作目录。
启动Pro/ENGINEER,执行【文件】/【设置工作目录】菜单命令。
系统弹出如图1-3所示的选取工作目录对话框,选择建立“xuanniu”文件夹。
图1-32-3产品三维造型¤制作电风扇旋纽如图1-4所示是电风扇旋纽的三维造型曲线。
图1-4-1 图1-4-2图1-4-3 图1-4-4图1-4-5 图1-4-6图1-4-7 图1-4-8¤着色显示模型,如图1-4-9所示。
图1-4-9本章总结主要任务就是把电风扇旋钮的实体拉伸出来，做好模具设计前的准备。
第三章模具设计电风扇旋纽三维造型完成后,利用Pro/ENGINEER系统下的【制造】/【模具型腔】模块进行模具组件设计,它包括参考模型的布局、收缩率的设置、毛坯的设计、分型面的设计、分割体积块、抽取模具元件、铸模及开模几大部分。
3-1 调入模具参考模型1.选择菜单栏中的【文件】/【新建】命令建立新的文件,系统弹出新建对话框,在【类型】栏选择【制造】模块，在【子类型】栏选择【模具型腔】模块,并取消【使用缺省模板】复选框即可。
2.系统启动模具设计模块,如图2-1所示,并在界面顶部显示当前模具文件。
proe4培训教材电子教案第1章.pptx

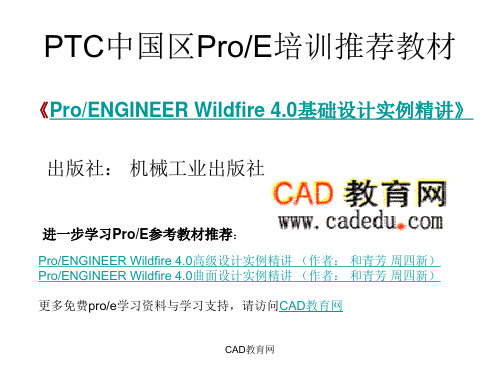

PTC中国区Pro/E培训推荐教材
《Pro/ENGINEER Wildfire 4.0基础设计实例精讲》 作者： 和青芳 周四新 出版社： 机械工业出版社
进一步学习Pro/E参考教材推荐：
第 1章 Pro/ENGINEER Wildfire 4.0简介
本章概要介绍了有关Pro/ENGINEER及 Pro/ENGINEER Wildfire 4.0的特点、新功能及其 扩展模块的功能，浏览Pro/E Wildfire 4.0的工作环 境，初步领略Pro/E的功能与特点。
图1-4
超强的Байду номын сангаас构分析功能
Pro/ENGINEER Wildfire 4.0为用户提供了 超强的结构分析功能，对设计的零件可以 进行静力、动力、热力学分析，以优化产 品结构。其工作界面如图1-5所示。
图1-5
方便好用的装配模块
在装配模块方面，Pro/ENGINEER Wildfire 4.0继 承了Pro/ENGINEER 2001的优秀特点，尤其是 “自动”约束选项，使得组装零件更为快捷。同 时，操作面板的风格作了很大改动，与零件建模 的操作面板风格一致，其工作界面如图1-6所示。
图1-1
一体化的特征操作面板
如图1-2所示为拉伸特征操作面板（简称操控板），使用该面板可完成拉 伸增料特征、拉伸减料特征、拉伸曲面特征、拉伸薄体特征等。完成一 次草绘操作，然后根据需要，单击相应按钮即可完成上述各种特征的建 立。在该面板中，用户可根据需要修改特征的各种尺寸或生成模式，大 大提高设计效率，减轻了设计人员操作键盘、鼠标的劳动强度。
1.4 Pro/E Wildfire模块简介
Pro/ENGINEER Wildfire的主要模块介绍如下。
《Pro/ENGINEER Wildfire 4.0基础设计实例精讲》 作者： 和青芳 周四新 出版社： 机械工业出版社
进一步学习Pro/E参考教材推荐：
第 1章 Pro/ENGINEER Wildfire 4.0简介
本章概要介绍了有关Pro/ENGINEER及 Pro/ENGINEER Wildfire 4.0的特点、新功能及其 扩展模块的功能，浏览Pro/E Wildfire 4.0的工作环 境，初步领略Pro/E的功能与特点。
图1-4
超强的Байду номын сангаас构分析功能
Pro/ENGINEER Wildfire 4.0为用户提供了 超强的结构分析功能，对设计的零件可以 进行静力、动力、热力学分析，以优化产 品结构。其工作界面如图1-5所示。
图1-5
方便好用的装配模块
在装配模块方面，Pro/ENGINEER Wildfire 4.0继 承了Pro/ENGINEER 2001的优秀特点，尤其是 “自动”约束选项，使得组装零件更为快捷。同 时，操作面板的风格作了很大改动，与零件建模 的操作面板风格一致，其工作界面如图1-6所示。
图1-1
一体化的特征操作面板
如图1-2所示为拉伸特征操作面板（简称操控板），使用该面板可完成拉 伸增料特征、拉伸减料特征、拉伸曲面特征、拉伸薄体特征等。完成一 次草绘操作，然后根据需要，单击相应按钮即可完成上述各种特征的建 立。在该面板中，用户可根据需要修改特征的各种尺寸或生成模式，大 大提高设计效率，减轻了设计人员操作键盘、鼠标的劳动强度。
1.4 Pro/E Wildfire模块简介
Pro/ENGINEER Wildfire的主要模块介绍如下。
ProE_野火4.0_基础教程(适合初学者)
零件模式插入菜单
48
5、分析菜单
第一章
Pro/E简介
分析菜单
49
第一章
Pro/E简介
6、信息菜单
33
第一章
Pro/E简介
7、改进Product View接口 Pro/E 4.0改进Product View接口，现支持Product View 数据 输入作为确切的几何表示法。 8、三维pdf输出 Pro/E 4.0增加三维pdf输出功能，为设计者后期编辑工作提 供便利。 9、显示逐渐变细的螺纹 Pro/E 4.0之前，逐渐变细的螺纹显示效果是被简化的，在 Pro/E 4.0 中，螺纹效果根据ANSI、ISO、JIS标准显示。
20
Pro/E特点： 三维造型约束性强、三维造型步骤简捷 三维实体截面绘制、尺寸修改非常方便快捷，整体修改 实体修改、造型、装配更方便 工程图创建、修改、编辑更方便 工程图的设置（箭头类型、线型等）非常方便 装配图的工程图创建、编辑比较方便 装配图的工程图中的明细表创建、编辑与excel操作类似 零件序号手动添加/删除 零件的重量、材质手动添加
26
第一章
Pro/E简介
一、Pro/E的主要应用模块以及应用领域 1、Pro/E Pro/E主要功能是在于参数化实体设计，提供功能包括： 实体设计、曲面设计、工程图创建、零件装配、有限元分析、 模具设计、电路设计、装配管件、加工制造和逆向工程等。 2、Pro/Designer Pro/Designer原名为Pro/CDRS，是概念性设计工具，主要 支持工业设计的应用。Pro/Designer除了可以让设计人员快速 的制造、评估、修改数种产品概念、更可以用来产生数学方程 式所规范的自由曲面。
学会做人的道理 掌握做事的理论
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机辅助设计(CAD)技术及常用CAD软件
计算机辅助设计(CAD：Computer Aided Design) 技术是以计算机、外围设备及其系统软件为基 础，包括二维绘图设计、三维几何造型设计、 有限元分析(FEA)及优化设计、数控加工编程 (NCP)、仿真模拟及产品数据管理等内容。随 着Internet/Intranet网络和并行、高性能计算及 事务处理的普及，异地、协同、虚拟设计及实 时仿真也得到广泛应用。
Pro/ENGINEER Wildfire 4.0针对AutoCAD接口升级，升级后 支持AutoCAD 2005和AutoCAD 2006格式。 8.ห้องสมุดไป่ตู้3D PDF输出
Pro/ENGINEER Wildfire 4.0增加了3D PDF输出功能，为设计 者后期编辑工作提供了便利。
Pro/ENGINEER的发展历程
PTC公司提出了单一数据库、参数化、基于 特征和全相关的三维设计概念，这种概念改变 了机械CAD/CAE/CAM的传统观念，逐渐成为 当今世界机械CAD/CAE/CAM领域的新标准。 Pro/ENGINEER是采用参数化设计思想开发出 来的第三代CAD/CAE/CAM产品，该软件提供 了目前所能达到的最全面、集成最紧密的产品 开发环境，将产品涉及到生产的整个过程集成 到一起，让更多用户能同时参与到某一产品的 设计制造任务中，实现了所谓的并行工程。
Pro/ENGINEER的发展历程
Pro/ENGINEER是世界上最成功的 CAD/CAM软件之一。PTC公司于1985年成立 于波士顿，1988年发布了Pro/ENGINEER软件 的第一个版本，现在已经发展成为全球 CAD/CAM/CAE/PDM领域最具代表性的著名 软件公司，其软件产品的总设计思想体现了 MDA软件的新发展。Pro/ENGINEER自面世后 因其优异的使用性能获得了众多CAD用户的认 可。
Pro/ENGINEER的主要模块
Pro/ENGINEER广泛用于机械、模具、工 业设计、汽车、航空航天、电子、家电、玩具 等行业，是一个全方位的三维产品开发软件， 它集三维实体造型、模具设计、钣金设计、铸 造件设计、装配模拟、加工仿真、NC自动编程、 有限元分析、电路布线、装配管路设计、产品 数据库管理等功能于一体。
Pro/ENGINEER的发展历程
2006年6月10日，PTC推出了Wildfire版， 全面改进了软件的用户界面，对各设计模块重 新进行功能组合，进一步完善了部分设计功能， 使软件的界面更友好，使用更方便，设计能力 更强大。两年后PTC推出Pro/ENGINEER Wildfire 2.0，2006年4月3号，Pro/ENGINEER Wildfire 3.0正式推出。2007年7月， Pro/ENGINEER Wildfire 4.0面世。
1. 草图增加识别功能 Pro/ENGINEER Wildfire 4.0能为封闭的线进行视觉上的填充，
可以让我们在建模时，知道有没有把草绘封闭。 2. 自动倒圆角
Pro/ENGINEER Wildfire 4.0的用户可以不加选择为整个模形进 行倒圆角。 3. 增加Import DataDoctor(IDD)功能,
计算机辅助设计(CAD)技术及常用CAD软件
常用CAD软件: 1. 国外软件: AutoCAD、Cimatron、 Solidedge、UG、I-DEAS、Solidworks、 Pro/ENGINEER。 2. 国内软件: CAXA电子图板和CAXA制造工 程师、 开目CAD、GS-CAD98、金银花系统、 高华CAD。
Pro/ENGINEER Wildfire 4.0从外部导入IGS、STP等文件，出现 破面的修补变得更简单。 4. 增加surface remove编辑特征
Pro/ENGINEER Wildfire 4.0新增surface remove编辑特征功能。 这功能不仅只对圆角有用，还可以很方便的删除柱子、筋、穿口、 火山口、唇等等。
Pro/ENGINEER的主要模块
Pro/ENGINEER主要模块： 1. 机械设计(CAD)模块 2. 功能仿真(CAE)模块 3. 制造(CAM)模块 4. 工业设计(CAID)模块 5. 数据管理(PDM)模块 6. 数据交换(Geometry Translator)
Pro/ENGINEER Wildfire 4.0的新增功能
第1章 Pro/ENGINEER Wildfire 4.0简介
本章导读 本章重点 理论学习
本章导读
Pro/ENGINEER是美国参数技术公司 (Parametric Technology Corporation，简称PTC) 的最新一代CAD/CAE/CAM软件，它包含许多 先进设计理念，是一套设计至生产的机械自动 化软件包，是一个参数化、基于特征的实体造 型系统。
Pro/ENGINEER Wildfire 4.0功能强大，可以用 于机械设计、功能仿真、加工制造和数据管理 等领域，为用户提供了目前最全面、集成最紧 密的产品开发环境。
本章重点
1.1计算机辅助设计(CAD)技术及常用CAD软件 1.2 Pro/ENGINEER的发展历程 1.3 Pro/ENGINEER的主要模块及应用领域 1.4 Pro/ENGINEER Wildfire 4.0的新增功能 1.5 Pro/ENGINEER Wildfire 4.0核心设计思想
Pro/ENGINEER Wildfire 4.0的新增功能
5. Mathcad-Pro/ENGINEER综合化改进 Pro/ENGINEER Wildfire 4.0增加了与Mathcad的兼容性，并做
出了其它改进。 6. 改进ProductView接口
Pro/ENGINEER Wildfire 4.0改进了ProductView接口，现在支 持ProductView数据输入作为确切的几何表示法。 7. AutoCAD DXF和DWG改进
