proe培训教材-文档资料81页
方法:
新建零件,插入前面保存 的igs格式文件完成即可
Proe工程图中“与对象相关”的应用
出工程图的时候在“编辑”/“组”/“与对象相关” 这个命令可以将独立的图元（如粗糙度、注释等）与特定的对象关联起
来，实现和对象一起移动。 方法：
工程图中心线放缩
可实现中心线4个端点同时放缩 方法：点选中心线符号，将鼠标移动到中心位置再按左键不放并向
说明
缺省装配
新建零件
新建组件
保存视图状态 在组件中新建零件 在组件中新建组件
装配元件 拭除不显示内容
关闭窗口 编辑
~~~~~~~~~~
软管弹簧套画法
1.打开软管的管道文件 2.通过管道上的一些特征在中心线上做基准点 3.插入样条曲线,经过点的 4.用插入的曲线做“可变剖面扫描”曲面类型的 5.在扫描剖面中做一从起点向外直线,并标上直线的角度和直线的
方法:进入倒角命令,选择需要的倒角.相同值的需要按住ctrl键,放开 ctrl后再选择不同值的倒角! 倒圆角也是一样的方法
倒角技巧
一次倒角命令就 可以做多个不同 值的倒角,倒圆 角方法也是一样
点击倒角命令按 住ctrl选择这两 个相同值的倒角
松开ctrl选择下一 个值倒角,再按ctrl 选择和它相同值
按键
qq
F2
旋转实体
F11
约束
sa
F3
倒圆角
F12
完成草绘
sd
F4
倒角
cc
F5
草绘直线
cd
F6
草绘矩形
cf
F7
草绘圆
cx
F8
动态修剪图元
dd
F9
草绘标尺寸
ll
新建零件,插入前面保存 的igs格式文件完成即可
Proe工程图中“与对象相关”的应用
出工程图的时候在“编辑”/“组”/“与对象相关” 这个命令可以将独立的图元（如粗糙度、注释等）与特定的对象关联起
来，实现和对象一起移动。 方法：
工程图中心线放缩
可实现中心线4个端点同时放缩 方法：点选中心线符号，将鼠标移动到中心位置再按左键不放并向
说明
缺省装配
新建零件
新建组件
保存视图状态 在组件中新建零件 在组件中新建组件
装配元件 拭除不显示内容
关闭窗口 编辑
~~~~~~~~~~
软管弹簧套画法
1.打开软管的管道文件 2.通过管道上的一些特征在中心线上做基准点 3.插入样条曲线,经过点的 4.用插入的曲线做“可变剖面扫描”曲面类型的 5.在扫描剖面中做一从起点向外直线,并标上直线的角度和直线的
方法:进入倒角命令,选择需要的倒角.相同值的需要按住ctrl键,放开 ctrl后再选择不同值的倒角! 倒圆角也是一样的方法
倒角技巧
一次倒角命令就 可以做多个不同 值的倒角,倒圆 角方法也是一样
点击倒角命令按 住ctrl选择这两 个相同值的倒角
松开ctrl选择下一 个值倒角,再按ctrl 选择和它相同值
按键
F2
旋转实体
F11
约束
sa
F3
倒圆角
F12
完成草绘
sd
F4
倒角
cc
F5
草绘直线
cd
F6
草绘矩形
cf
F7
草绘圆
cx
F8
动态修剪图元
dd
F9
草绘标尺寸
ll

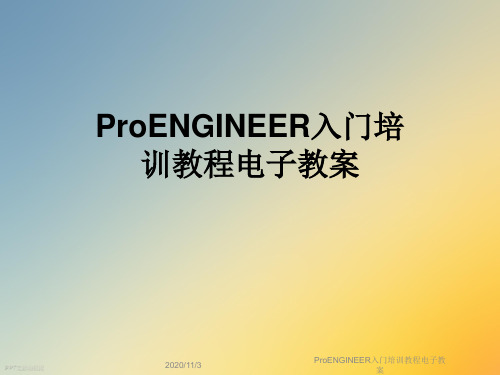

ProENGINEER入门培训教程电子教案
ProENGINEER入门培训教程电子教 案
8. 文字特征
通过文本特征对话框来确定文字特征的基本属性。
PPT文档演模板
文字特征对话框
ProENGINEER入门培训教程电子教 案
2.2.3尺寸修改
▪ 修改尺寸数值 ▪ 拖动尺寸 ▪ 标注尺寸
2.2.4草图修改
▪ 删除 ▪ 打断 ▪ 裁剪
PPT文档演模板
PPT文档演模板
通过“环境”对话框控 制
基准的显示
ProENGINEER入门培训教程电子教 案
3.2.2 建立基准面 1．系统默认创建的三个基准面
系统默认的三个相互 垂直的基准面
2．创建自己需要的基准面
PPT文档演模板
创建基准面菜 单
ProENGINEER入门培训教程电子教 案
3.2.3 建立基准轴
•圆心
•圆上的点
•伸 缩 线
通过确定圆心和半径绘制圆
•完成后的圆
ProENGINEER入门培训教程电子教 案
3. 圆（续）
•原始圆
•起点
PPT文档演模板
•完成圆 •的绘制 •伸缩线
绘制同心圆
•伸 缩 线
绘制椭圆
•完成后 •的椭圆
ProENGINEER入门培训教程电子教 案
4. 圆弧
包括三点绘制圆弧、同心圆弧、中心/端点圆弧和圆锥弧的绘 制。
PPT文档演模板
ProENGINEER入门培训教程电子教 案
3.1 经验者说：基准在三维建模中扮演重要角色
基准是指确定点、线、面所依据的哪些点、线、面。所以基 准实际上还是一些点、线、面，它们在建模过程中是确定其他点、 线、面的依据。
在Pro/E系统中，要设计出尺寸、位置都符合设计要求的模型， 则必须在操作过程中依据一定的点、线、面，这些点、线、面就是 在Pro/ENGINEER系统中的基准。在建模的过程中，基准的正确建 立是必要的也是必须的。在三维建模的过程中，由于空间概念的引 入，需要合理有效地确定大量的基准。所以基准是建模过程中不可 或缺的、必须的特征。可以说，基准的正确、合理地建立是快速、 准确建模的关键，每一位读者都必须熟练掌握各种基准的使用。
8. 文字特征
通过文本特征对话框来确定文字特征的基本属性。
PPT文档演模板
文字特征对话框
ProENGINEER入门培训教程电子教 案
2.2.3尺寸修改
▪ 修改尺寸数值 ▪ 拖动尺寸 ▪ 标注尺寸
2.2.4草图修改
▪ 删除 ▪ 打断 ▪ 裁剪
PPT文档演模板
PPT文档演模板
通过“环境”对话框控 制
基准的显示
ProENGINEER入门培训教程电子教 案
3.2.2 建立基准面 1．系统默认创建的三个基准面
系统默认的三个相互 垂直的基准面
2．创建自己需要的基准面
PPT文档演模板
创建基准面菜 单
ProENGINEER入门培训教程电子教 案
3.2.3 建立基准轴
•圆心
•圆上的点
•伸 缩 线
通过确定圆心和半径绘制圆
•完成后的圆
ProENGINEER入门培训教程电子教 案
3. 圆（续）
•原始圆
•起点
PPT文档演模板
•完成圆 •的绘制 •伸缩线
绘制同心圆
•伸 缩 线
绘制椭圆
•完成后 •的椭圆
ProENGINEER入门培训教程电子教 案
4. 圆弧
包括三点绘制圆弧、同心圆弧、中心/端点圆弧和圆锥弧的绘 制。
PPT文档演模板
ProENGINEER入门培训教程电子教 案
3.1 经验者说：基准在三维建模中扮演重要角色
基准是指确定点、线、面所依据的哪些点、线、面。所以基 准实际上还是一些点、线、面，它们在建模过程中是确定其他点、 线、面的依据。
在Pro/E系统中，要设计出尺寸、位置都符合设计要求的模型， 则必须在操作过程中依据一定的点、线、面，这些点、线、面就是 在Pro/ENGINEER系统中的基准。在建模的过程中，基准的正确建 立是必要的也是必须的。在三维建模的过程中，由于空间概念的引 入，需要合理有效地确定大量的基准。所以基准是建模过程中不可 或缺的、必须的特征。可以说，基准的正确、合理地建立是快速、 准确建模的关键，每一位读者都必须熟练掌握各种基准的使用。
ProE入门
状态栏中 的提示信 息
设置过滤器为“特征” 后，用户将只能在模型 上选取特征对象，而不 能选取几何、基准、面 组等非特征对象
1.3 Pro/E 4.0中的基本文件操作
• 1.3.1 新建文件
选择“文件”>“新建”菜单，或者单击工具栏中的 “创建新对象”按钮，将打开 “新建”对话框， 取消“使用缺省模板”复选框的选中状态，单击 “确定”按钮，此时打开 “新文件选项”对话框， 在中间的模板列表区单击公制模板 “mmns_part_solid”，然后单击“确定”按钮， 即可新建一个零件模型文件。
机械 零件
电子 产品
模具 制造
航空 航天
• 1.1.1 Pro/E Wildfire 4.0的功能与特点
基于特征进行建模：Pro/E软件将一些具有代 表性的几定的顺 序将若干特征进行“叠加”，以创建简单或 复杂的零件模型。
此零件由拉伸 特征、孔特征 和壳特征构成

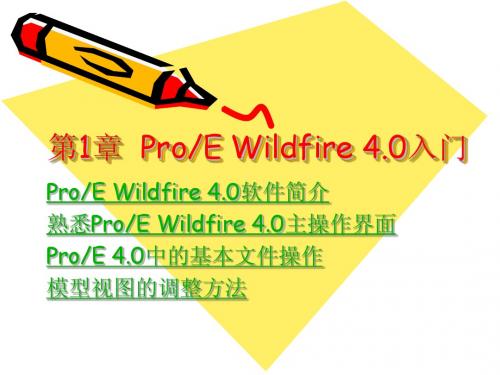

第1章 Pro/E Wildfire 4.0入门
Pro/E Wildfire 4.0软件简介 熟悉Pro/E Wildfire 4.0主操作界面 Pro/E 4.0中的基本文件操作 模型视图的调整方法
1.1 Pro/E Wildfire 4.0软件简介
Pro/ENGINEER是美国PTC公司开发的工业设计软件， 简称Pro/E。软件自1988年推出以来，不断完善和 更新，如今已成为全球最常用的CAD/CAM/CAE工业 设计软件，广泛应用于机械、电子、模具设计和 航空航天等领域。 2006年6月，PTC公司推出Wildfire（野火）版， 对软件的界面进行了改进，并对其功能模块进行 了重组和完善，使软件更加方便、实用。本书以 Wildfire 4.0版Pro/E软件为基础进行介绍。
ProE Wildfire 4.0简介及基本操作第一章
第一讲
屏幕、内存硬盘中删除
约束：
截面3要素：2D几何图形、尺寸、约束。
要点：1、一般情况下外轮廓（截面）一定要封闭，也就是起点和终点重合。
外轮廓的路径只能有一条。
2、外轮廓中可以嵌套（包含）内轮廓，内轮廓也必须封
闭，并且内轮廓不能和外轮廓相交，内轮廓也不能和
内轮廓相交。
3、内轮廓中不能再嵌套内轮廓，也就是说只能嵌套1层，
不能有1层以上的嵌套，如果多于1层，会不符合逻
辑。
4、外轮廓和内轮廓中也不能有重复的图元。
草图绘制技巧
虽然Pro /E具有捕捉设计者意图和参数化草绘的优点。
但是在草绘时还是应该注意培养一些好的习惯，以便设计中减少错误，降低工作
量，注意以下几点：
1、绘制尺寸大致符合实际的草图，如果绘制的草图在尺寸和形状上大致准确，那么在添加、修改尺寸和几何约束时，草图就不会发生大的变化。
在绘制完第一、第二个元素（图素）时，建议立即修改尺寸，这样，以后的元素就会与已经修改尺寸的元素有一定的参考关系，后面绘制的元素就不会在尺寸上有大的差异，便于草图的绘制。
2、对于重复简单的几何元素，可以先草绘其中一个元素的草图，如何采用复制或阵列的的方法生成其他部分，这样可以减少草图中的几何元素数量。
3、一次绘制的图形不要过于复杂，不要试图一次完成一张复杂图形的绘制，最好分几步进行。
用单一实体对象的草图比用多个对象的草图更便于以后操作，复杂的几何形状可以由简单的实体对象组合而成。
4、采用夸大画法。
绘制小角度时，可以先绘制一个大角度，然后修改成小角度。
因为小角度线系统会自动认为时水平或垂直，导致你绘不出来。
Proe4.0-1
26
第一章
Pro/E简介
一、Pro/E的主要应用模块以及应用领域 1、Pro/E Pro/E主要功能是在于参数化实体设计，提供功能包括： 实体设计、曲面设计、工程图创建、零件装配、有限元分析、 模具设计、电路设计、装配管件、加工制造和逆向工程等。 2、Pro/Designer Pro/Designer原名为Pro/CDRS，是概念性设计工具，主要 支持工业设计的应用。Pro/Designer除了可以让设计人员快速 的制造、评估、修改数种产品概念、更可以用来产生数学方程 式所规范的自由曲面。
21
掌握
第一章 Pro/E简介
主要介绍Pro/E的特点、界面、菜单、工具栏
22
第一章
Pro/E简介
加速器上盖 斜齿轮
电机装配
台灯
23
第一章
Pro/E简介
1.1 CAD技术概述
CAD 是一门多学科的综合应用技术，它利用计算机的软 、硬件系统帮助设计者完成产品或工程的设计、修改及显示 输出。在产品或工程设计过程中采用CAD技术有许多突出的 优势，主要表现在： 降低设计人员的劳动强度； 提高设计人员的工作效率，缩短新产品的研制周期，有利于 产品的更新换代和技术改进； 提高产品质量，降低生产成本，提高产品的市场竞争力； 提高企业整体的技术水平。
20
Pro/E特点： 三维造型约束性强、三维造型步骤简捷 三维实体截面绘制、尺寸修改非常方便快捷，整体修改 实体修改、造型、装配更方便 工程图创建、修改、编辑更方便 工程图的设置（箭头类型、线型等）非常方便 装配图的工程图创建、编辑比较方便 装配图的工程图中的明细表创建、编辑与excel操作类似 零件序号手动添加/删除 零件的重量、材质手动添加
增加
11.1连接类型 11.2建立运动连接 11.3设置驱动 11.4运动分析 11.5回放 11.6机构运动仿真实例(凸轮、齿轮、电机）
第一章
Pro/E简介
一、Pro/E的主要应用模块以及应用领域 1、Pro/E Pro/E主要功能是在于参数化实体设计，提供功能包括： 实体设计、曲面设计、工程图创建、零件装配、有限元分析、 模具设计、电路设计、装配管件、加工制造和逆向工程等。 2、Pro/Designer Pro/Designer原名为Pro/CDRS，是概念性设计工具，主要 支持工业设计的应用。Pro/Designer除了可以让设计人员快速 的制造、评估、修改数种产品概念、更可以用来产生数学方程 式所规范的自由曲面。
21
掌握
第一章 Pro/E简介
主要介绍Pro/E的特点、界面、菜单、工具栏
22
第一章
Pro/E简介
加速器上盖 斜齿轮
电机装配
台灯
23
第一章
Pro/E简介
1.1 CAD技术概述
CAD 是一门多学科的综合应用技术，它利用计算机的软 、硬件系统帮助设计者完成产品或工程的设计、修改及显示 输出。在产品或工程设计过程中采用CAD技术有许多突出的 优势，主要表现在： 降低设计人员的劳动强度； 提高设计人员的工作效率，缩短新产品的研制周期，有利于 产品的更新换代和技术改进； 提高产品质量，降低生产成本，提高产品的市场竞争力； 提高企业整体的技术水平。
20
Pro/E特点： 三维造型约束性强、三维造型步骤简捷 三维实体截面绘制、尺寸修改非常方便快捷，整体修改 实体修改、造型、装配更方便 工程图创建、修改、编辑更方便 工程图的设置（箭头类型、线型等）非常方便 装配图的工程图创建、编辑比较方便 装配图的工程图中的明细表创建、编辑与excel操作类似 零件序号手动添加/删除 零件的重量、材质手动添加
增加
11.1连接类型 11.2建立运动连接 11.3设置驱动 11.4运动分析 11.5回放 11.6机构运动仿真实例(凸轮、齿轮、电机）
第1和2章 开始ProE Wildfire 4.0之旅
分析：提供了一组测量和分析命令，使用这些命 令可显示模型的有关信息并修改分析模型的参数， 例如，比较两个零件间特征或几何的差异，执行 模型、曲线、曲面、Mechanica、Excel或用户定 义的分析，执行敏感度分析，分析模型属性，测 量模型的长度、角度、区域等几何属性，以及分 析曲面和曲线属性等。 信息：提供了一组分析模型和特征的命令。
单击此处并左 右拖动可调整 导航区与工作 区大小
在操控板 中显示的 消息
工作区，此时 只显示了基准 平面与基准坐 标系
文件：该菜单项主要提供了一组与文件操作相关 的命令，如新建、打开、保存和打印文件等。 视图：提供了一组与视图调整相关的命令，如模 型的着色、渲染，设置模型的方向，设置系统和 图元颜色等。 插入：利用其中的命令可在模型中插入各种特征， 以及将数据从外部文件添加到当前模型中。
根据零件的基本 形状绘制截面图
利用旋转特征 创建零件主体
为零件的选 定边缘增加 圆角特征
通过阵列孔特征 为零件增加孔
2．参数化设计
Pro/E是第一款引入参数化设计的模型设计软件。 这里所说的参数化设计是指：零件或装配件的物 理形状由特征尺寸来驱动，用户可以随时通过修 改特征尺寸来修改零件或装配件的形状 。
• 1.1.1 Pro/E Wildfire 4.0的功能和特点
Pro/E 4.0软件的功能非常强大，使用它可以进行 零件设计、零件装配、工程图绘制、曲面设计、 钣金件设计和模具制造等工作。这些功能是借助 不同的功能模块来完成的。
零件设计
工程图 绘制
零件装配
1．基于特征的建模方式
所谓“基于特征”是指，在Pro/E中，用户是通过 按顺序定义若干特征来创建零件模型的，这些特 征包括拉伸（Protrusion）、扫描（Sweep）、孔 （Hole）、圆角（Round）等。下面图片所示的零 件即由3个特征构成，它们分别是旋转特征、圆角 特征和孔特征。
ProE4.0基础教程 完整版
Pro/ENGINEER Wildfire 4.0的新增功能
5. Mathcad-Pro/ENGINEER综合化改进 Pro/ENGINEER Wildfire 4.0增加了与Mathcad的兼容性，并做 出了其它改进。 6. 改进ProductView接口 Pro/ENGINEER Wildfire 4.0改进了ProductView接口，现在支 持ProductView数据输入作为确切的几何表示法。 7. AutoCAD DXF和DWG改进 Pro/ENGINEER Wildfire 4.0针对AutoCAD接口升级，升级后 支持AutoCAD 2005和AutoCAD 2006格式。 8. 3D PDF输出 Pro/ENGINEER Wildfire 4.0增加了3D PDF输出功能，为设计 者后期编辑工作提供了便利。
参数化设计： Pro/ENGINEER引入了参数化设计思想， 创建模型以尺寸数值为设计依据。设计者可以 在绘图时暂时舍弃大多数繁琐的设计限制，只 需抓住图形的某些典型特征绘出图形，然后通 过向图形添加适当的约束条件规范其形状，最 后修改图形的尺寸数值，经过再生后即可获得 理想的图形，这就是重要的“尺寸驱动”理论。
Pro/ENGINEER的发展历程
2006年6月10日，PTC推出了Wildfire版， 全面改进了软件的用户界面，对各设计模块重 新进行功能组合，进一步完善了部分设计功能， 使软件的界面更友好，使用更方便，设计能力 更强大。两年后PTC推出Pro/ENGINEER Wildfire 2.0，2006年4月3号，Pro/ENGINEER Wildfire 3.0正式推出。2007年7月， Pro/ENGINEER Wildfire 4.0面世。
PROE4.0教程教学
第一章用PRO/E生成实体2-1 设计与加工任务如图1-1所示电风扇旋纽零件为对象,介绍其在Pro/ENGINEER系统中三维模型的造型过程、模具的设计过程及在Mastercam系统中模具的加工过程。
图1-12-2 设计前的准备在进行模具设计与加工前,首先为该模具建立一个专用的文件夹，并将该文件夹设置为当前工作目录,这样一来,在产品三维造型中产生的文件、模具设计过程中产生的文件、转换的数据文件及在Mastercam系统中的加工文件会一一存入该文件夹下,使整个设计及加工过程产生的文件一目了然,具体操作步骤如下。
(1)建立模具专用文件夹。
在用户计算机D盘目录下建立一个名为“xuanniu”的文件夹,建立的文件夹如图1-2所示。
图1-2 建立【xuanniu】文件夹(2)设置工作目录。
启动Pro/ENGINEER,执行【文件】/【设置工作目录】菜单命令。
系统弹出如图1-3所示的选取工作目录对话框,选择建立“xuanniu”文件夹。
图1-32-3产品三维造型¤制作电风扇旋纽如图1-4所示是电风扇旋纽的三维造型曲线。
图1-4-1 图1-4-2图1-4-3 图1-4-4图1-4-5 图1-4-6图1-4-7 图1-4-8¤着色显示模型,如图1-4-9所示。
图1-4-9本章总结主要任务就是把电风扇旋钮的实体拉伸出来，做好模具设计前的准备。
第三章模具设计电风扇旋纽三维造型完成后,利用Pro/ENGINEER系统下的【制造】/【模具型腔】模块进行模具组件设计,它包括参考模型的布局、收缩率的设置、毛坯的设计、分型面的设计、分割体积块、抽取模具元件、铸模及开模几大部分。
3-1 调入模具参考模型1.选择菜单栏中的【文件】/【新建】命令建立新的文件,系统弹出新建对话框,在【类型】栏选择【制造】模块，在【子类型】栏选择【模具型腔】模块,并取消【使用缺省模板】复选框即可。
2.系统启动模具设计模块,如图2-1所示,并在界面顶部显示当前模具文件。
ProE4.0教程全套共366页
2.1 二维草绘的基本知识 2.1.1 进入二维草绘环境的方法 在Pro/E中，二维草绘的环境称为“草绘器”，进入草绘环境有以下两种方式： （1）由“草绘”模块直接进入草绘环境。创建新文件时，在如图2-1所示的“新 建”对话框中的“类型”选项组内选择“草绘”，并在“名称”编辑框中输入文 件名称后，可直接进入草绘环境。在此环境下直接绘制二维草图，并以扩展名 为.sec保存文件。此类文件可以导入到零件模块的草绘环境中，作为实体造型的 二维截面；也可导入到工程图模块，作为二维平面图元。
Pro/ENGINEER Wildfire 4.0工作界面主要由标题栏、菜单栏、导航栏、工具 栏、 绘图区、信息栏和过滤器等组成。
信息栏
标题栏
菜单栏
工具栏
导航栏
绘图区
过滤器
图1-1 Pro/ENGINEER Wildfire 4.0工作界面
1.2.1 标题栏 标题栏位于主界面的顶部，用于显示当前正在运行的Pro/ENGINEER Wildfire 4.0应用程序名称和打开的文件名等信息。 1.2.2 菜单栏 菜单栏位于标题栏的下方默认共有10个菜单项，包括“文件”、“编辑”、 “视图”、“插入”、“分析”、“信息”、“应用程序”、“工具”、“窗口 ”和“帮助”等。单击菜单项将打开对应的下拉菜单，下拉菜单对应 Pro/ENGINEER的操作命令。但调用不同的模块，菜单栏的内容会有所不同。 1.2.3 工具栏 工具栏是Pro/ENGINEER为用户提供的又一种调用命令的方式。单击工具栏图标 按钮，即可执行该图标按钮对应的Pro/ENGINEER命令。位于绘图区顶部的为系统 工具栏，位于绘图区右侧的为特征工具栏。
图1-22 “拭除未显示的”对话框
1.4.7 设置工作目录 “设置工作目录”命令可以直接按设置好的路径，在指定的目录中打开和保存文 件。 调用命令的方式如下： 菜单： 执行“文件”|“设置工作目录”命令。
PROE教案1-概述
1、软件启动
双击图标，进入界面环境——单击“新建”图标，弹出“新建”对话框——选择“零件”选项，在“名称”文本框中输入文件名称。
取消“使用缺省模板”，单击“确定”，在弹出的“新文件选项”对话框中，选择绘图单位为“mmns_part_solid”(公制)选项，同时选中“复制相关绘图”。单击“确定”。
2、软件界面环境
方法一：临时工作目录的设置，步骤如下：
步骤1.在D盘新建目录ktlx。
步骤2.双击桌面图标，打开Pro/ENGINEER软件。
步骤3.选择下拉菜单【文件】→【设置工作目录】命令。
步骤4.在弹出的“选取工作目录”对话框中选取D盘新建的目录，即“D：”→“ktlx”
步骤5.单击【确定】按钮。
完成这样的操作以后，目录D：\ktlx即变成当前工作目录，在信息显示区将有这样的显示： 。将来文件的创建、保存、自动打开、删除等操作都将在该目录文件中进行。
说明：菜单命令和工具栏中有些呈灰色状态的，是处于非激活状态。这是因为它们目前还没有处在发挥功能的环境中，一旦它们进入有关环境，便会自动激活。工具栏中各快捷按钮的含义和作用将在后续的课程中逐步讲到，在此不必强记。
（3）导航栏
导航栏选项卡包括4个页面选项：模型树或层树，文件夹浏览器，收藏夹和链接。
模型树中列出了活动文件中的所有零件及特征，并以树的形式显示模型结构，根对象（活动零件或组件）显示在模型树顶部，其从属对象（零件或特征）位于根对象之下。例如在活动装配文件中，模型树列表的顶部是组件，组件下方是每个元件零件的名称；在活动零件中，模型树列表的顶部是零件，零件下方是每个特征的名称。若打开多个Pro/ENGINEER模型，则模型树只反映活动模型的内容。
方法二：永久工作目录的设置,步骤如下：
双击图标，进入界面环境——单击“新建”图标，弹出“新建”对话框——选择“零件”选项，在“名称”文本框中输入文件名称。
取消“使用缺省模板”，单击“确定”，在弹出的“新文件选项”对话框中，选择绘图单位为“mmns_part_solid”(公制)选项，同时选中“复制相关绘图”。单击“确定”。
2、软件界面环境
方法一：临时工作目录的设置，步骤如下：
步骤1.在D盘新建目录ktlx。
步骤2.双击桌面图标，打开Pro/ENGINEER软件。
步骤3.选择下拉菜单【文件】→【设置工作目录】命令。
步骤4.在弹出的“选取工作目录”对话框中选取D盘新建的目录，即“D：”→“ktlx”
步骤5.单击【确定】按钮。
完成这样的操作以后，目录D：\ktlx即变成当前工作目录，在信息显示区将有这样的显示： 。将来文件的创建、保存、自动打开、删除等操作都将在该目录文件中进行。
说明：菜单命令和工具栏中有些呈灰色状态的，是处于非激活状态。这是因为它们目前还没有处在发挥功能的环境中，一旦它们进入有关环境，便会自动激活。工具栏中各快捷按钮的含义和作用将在后续的课程中逐步讲到，在此不必强记。
（3）导航栏
导航栏选项卡包括4个页面选项：模型树或层树，文件夹浏览器，收藏夹和链接。
模型树中列出了活动文件中的所有零件及特征，并以树的形式显示模型结构，根对象（活动零件或组件）显示在模型树顶部，其从属对象（零件或特征）位于根对象之下。例如在活动装配文件中，模型树列表的顶部是组件，组件下方是每个元件零件的名称；在活动零件中，模型树列表的顶部是零件，零件下方是每个特征的名称。若打开多个Pro/ENGINEER模型，则模型树只反映活动模型的内容。
方法二：永久工作目录的设置,步骤如下：
