电动机电加热器及电动执行机构检查接线检验批质量验收记录

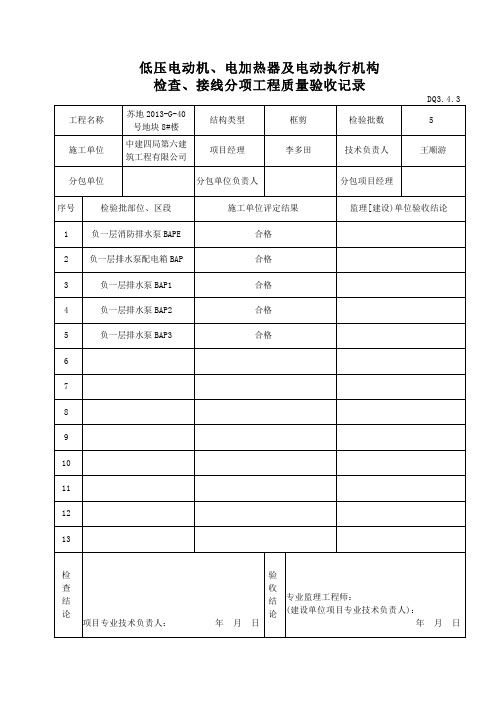

低压电动机、电加热器及电动执行机构
检查、接线分项工程质量验收记录
DQ3.4.3
工程名称苏地2013-G-40
号地块8#楼
结构类型框剪检验批数 5
施工单位中建四局第六建
筑工程有限公司
项目经理李多田技术负责人王顺游
分包单位分包单位负责人分包项目经理
序号检验批部位、区段施工单位评定结果监理[建设)单位验收结论
1 负一层消防排水泵BAPE 合格
2 负一层排水泵配电箱BAP 合格
3 负一层排水泵BAP1 合格
4 负一层排水泵BAP2 合格
5 负一层排水泵BAP3 合格
6
7
8
9
10
11
12
13
检
查
结
论
项目专业技术负责人：年月日验
收
结
论
专业监理工程师：
(建设单位项目专业技术负责人)：
年月日。

修改说明：本表格与13版比较表头部分将项目负责人改为项目经理，因为项目经理是施工企业在工程项目上的合法代表。

增加了验收记事一栏，方便记录验收当时情况。

验收内容与验收规范要求一致未作修改。

一、验收依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程质量验收规范》GB50303-2002二、规范摘要1、检验批划分原则按功能、施工段或台划分。

2、验收要求（抽查数量）全数检查3、主控项目1）电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。

2）电动机、电加热器及电动执行机构绝缘电阻应大于0.5MΩ。

3）100kW以上的电动机，应测量各相直流电阻值，相互差不应大于最小值的2%；无中性点引出的电动机，测量线间直流电阻值，相互差不应大于最小值的1%。

4、一般项目1）电气设备安装应牢固，螺栓及防松零件齐全，不松动。

防水防潮电气设备的接线入口及接线盒盖等应做密封处理。

2）除电动机随带技术文件说明不允许在施工现场抽芯检查外，有下列情况之一的电动机，应抽芯检查。

a.出厂时间已超过制造厂保证期限，无保证期限的已超过出厂时间一年以上；b.外观检查、电气试验、手动盘转和试运转，有异常情况；3）电动机抽芯检查应符合下列规定：a.线圈绝缘层完好、无伤痕，端部绑线不松动，槽楔固定、无断裂，引线焊接饱满，内部清洁，通风孔道无堵塞；b.轴承无锈斑，注油（脂）的型号、规格和数量正确，转子平衡块紧固，平衡螺丝锁紧，风扇叶片无裂纹；c.连接用紧固件的防松零件齐全完整；d.其他指标符合产品技术文件的特有要求。

4）在设备接线盒内裸露的不同相导线间和导线对地间最小距离应大于8mm，否则应采取绝缘防护措施。

060402_低压电动机、电加热器及电动执行机构检查接线检验
批质量验收记录表
1231234分包项目经理验收部位项目经理施工
施工单位检查评定记录监理工程师
(建设单位项目专业技术负责人):第7.2.3条
第7.2.4条
专业工长（施工员）
第7.2.2条
第7.1.1条
第7.1.2条
可接近的裸露导体接地或接零绝缘电阻值测试主
控项
目一般
项
目第7.1.3条
第7.2.1条
施工单位检查评定结果
监理(建设)单位验收结论
100KW以上的电动机直流电阻测试设备安装和防水防潮处理检查情况电动机抽芯检查前的条件确认电动机的抽芯检查接线盒内裸露导线的距离，防护措施项目专业质量检查员：

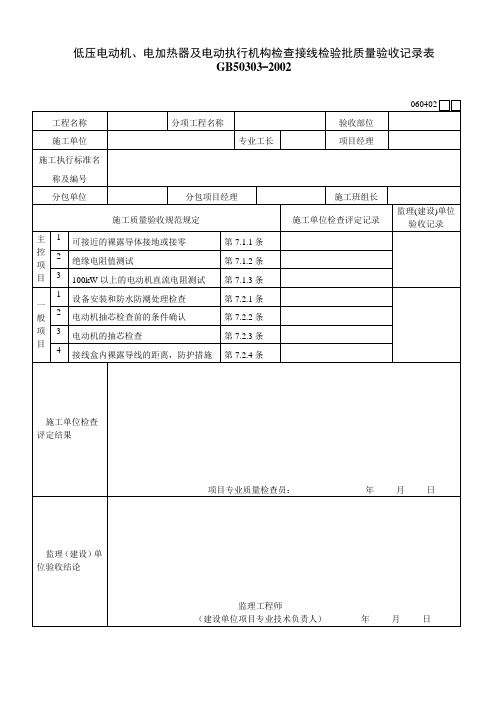

低压电动机、电加热器及电动执行机构检查接线检验批质量验收记
GB50303－2002
单位（子单位）工程名称
分部（子分部）工程名称
施工单位
分包单位
施工执行标准名称及编号
施工质量验收规范规定
施工班组长
定记录060402
监理(建设)单位验收记录年月日年月日验收记录表。
