电气制图cad课程设计一、课程目标知识目标：1. 学生能理解电气制图的基本原理和CAD软件在电气制图中的应用。
2. 学生掌握电气元件符号的绘制和修改方法，以及电气连接线的标准画法。
3. 学生能够运用CAD软件完成基本的电气图纸设计，包括电路图、布置图和控制图的绘制。
技能目标：1. 学生能够熟练操作CAD软件，进行电气元件的插入、修改和布局设计。
2. 学生能够根据实际电气系统，设计出合理的电气连接线路，并通过CAD软件准确表达。
3. 学生能够通过CAD软件进行电气图纸的打印输出，以及必要的尺寸标注和文字说明。
情感态度价值观目标：1. 培养学生对电气制图工作的兴趣和责任感，提高他们对工程实践的重视程度。
2. 增强学生的团队合作意识，通过小组合作完成项目任务，培养学生的沟通协调能力。
3. 引导学生认识到规范操作和精确制图在电气工程中的重要性，培养他们的专业素养和敬业精神。
课程性质分析：本课程为实践操作型课程，强调学生动手能力与理论知识的结合，注重培养学生的实际操作技能。
学生特点分析：高年级学生已具备一定的电气基础知识和CAD软件操作技能，能够快速适应本课程的教学要求。
教学要求：结合学生特点，通过实际操作和项目驱动教学，使学生在实践中掌握电气制图CAD技能，实现理论知识向实践技能的有效转化。
二、教学内容1. 电气制图基本原理：包括电气元件符号的识别、电气连接线的画法、图纸布局等基础知识。
- 教材章节：第1章 电气制图基本知识- 内容列举：电气元件符号、连接线、图纸布局规范。
2. CAD软件操作技巧：介绍CAD软件的基本操作，如绘图、修改、图层管理等。
- 教材章节：第2章 CAD软件操作基础- 内容列举：软件界面、绘图工具、修改工具、图层管理。
3. 电气元件绘制与修改：学习电气元件符号的绘制和修改方法。
- 教材章节：第3章 电气元件绘制- 内容列举：常用电气元件绘制、修改技巧。
4. 电气连接线路设计：学习电路图、布置图和控制图的绘制方法。
第10章电气习题册答案10-1简答题（1）电气图的定义？用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
（2）电气技术中，常见的电气图有哪几种？1．电路图用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细了解作用原理、分析和计算电路特性。
2．简图简图是由图形符号带注释的框和连接线组成，用来表示组成的，用来表示系统，设备中各组成部分之间的相互关系和连接关系的一种图样，简图不具体反映元器件，部件和整体的实际结构和位置，指从逻辑角度反映它们的内在联系。
3．电气施工图电气施工图是用于实际产品成产的图样总称，包括电子工程，电气工程和设备相关的各种图样（3）电气制图中，基本图线的宽度和间距应怎样选择？图线宽度一般从以下系列中选取。
0.25；0.35；0.5；0.7；1.0；1.4（mm）通常只选用两种宽度的图线，粗线的宽度为细线的两倍。
如果某些图中需要两种以上宽度的图线，则线的宽度以两倍依次递增。
(4）电气制图中的箭头有哪几种？各种箭头分别应用在什么场合？开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。
（5）简图的绘制原则？1．概述用图形符号。
带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图称简图。
绘制电气简图如系统图与框图。
电路图。
接线图等，应遵守电气制图国家标准规定。
例如产品及元器件的名称和剑图上标注的名词，术语，代号，符号，计量单位，标注方法等。
2．布局简图的绘制应做到布局合理，排列均匀，能清晰的表示出电路中装置。
设备和系统的构成及组成部分的相互关系。
电气工程制图CAD课程设计一、课程目标知识目标：1. 学生能理解电气工程制图的基本知识，掌握CAD软件在电气工程中的应用。
2. 学生能掌握电气元件符号的绘制和使用，能正确读取并绘制电气原理图。
3. 学生能理解并应用电气安装图的绘制方法，掌握电气安装图的标注和注释。
技能目标：1. 学生能熟练操作CAD软件，运用绘图工具进行电气元件和电路图的绘制。
2. 学生能够运用CAD软件进行电气安装图的布局设计，并进行合理的线路布线。
3. 学生能够通过CAD软件进行电气工程图纸的编辑和修改，提高制图效率。
情感态度价值观目标：1. 学生培养对电气工程制图的兴趣，认识到CAD技术在电气工程领域的重要性和应用价值。
2. 学生培养细致、严谨的绘图习惯，注重团队协作和沟通交流，提高解决问题的能力。
3. 学生能够认识到电气工程制图在工程实践中的责任和重要性，增强工程意识，培养良好的职业道德。
分析课程性质、学生特点和教学要求：本课程为电气工程专业的核心课程，旨在培养学生掌握电气工程制图的基本知识和技能。
学生处于中等年级阶段，具备一定的电气基础和计算机操作能力。
教学要求注重理论与实践相结合，强调学生的动手能力和创新思维。
二、教学内容1. 电气工程制图基本知识：包括电气图纸的种类、电气元件符号的表示方法、电气原理图的绘制规则等，对应教材第一章内容。
2. CAD软件操作基础：介绍CAD软件的基本功能、操作界面、绘图工具的使用等，对应教材第二章内容。
3. 电气元件符号绘制：学习绘制常用电气元件符号，如电源、开关、保护装置等，对应教材第三章内容。
4. 电气原理图绘制：学习绘制电气原理图，包括电路连接、元件布局、符号使用等，对应教材第四章内容。
5. 电气安装图绘制：学习绘制电气安装图，掌握安装图布局、线路布线、标注和注释等，对应教材第五章内容。
6. CAD软件高级应用：学习CAD软件的图层管理、块的使用、尺寸标注等高级功能，对应教材第六章内容。

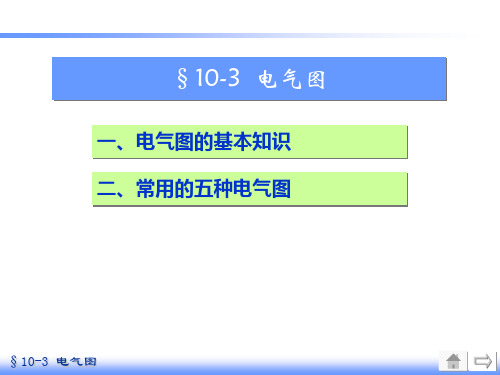

National standards of electric diagram 电气制图的有关制图标准 Common electric diagrams 几种常用的电气图Electric Diagrams 电 气 制图For lettering of characters and numbers please refer to “Technical drawings—Lettering” GB/T 14691—2005. Heights of all characters and numbers can not be shorter than 3.5mm. 字体按照《技术制图 字体》（GB/T 14691—2005）的规定书写。
字体高度 National standards of electric diagram 电气制图的有关制图标准Electric diagram is used to express electrical work principles, describe structures and functions of electric productions and provide illustrations of production installation and use.电气图是用来表达电气工作原理,描述电气产品的构成和功能,并提供产品安装和使用方法的图样。
1. Size and layout of drawing sheets 图纸幅面和格式 Please refer to “Technical drawings—Size and layout of drawing sheets” GB/T 14689—2008 for technical drawings —size and layout of drawing sheet. 图纸幅面和格式参照《技术制图 图纸幅面和格式》(GB/T14689—2008)选用。
2. Line styles 图线 Please refer to “Technical drawings—Size and layout of drawing sheets” GB/T14689—2008 for technical drawings —size and layout of drawing sheet. 绘制电气图时选用的各种图线的型式及一般用途见表10-14。
3. Lettering 字体Existing connecting wires are represented by continuous lines while those to be extended by dashed lines. A connecting wire can neither change its direction when it intersects with another wire, nor cross an existing intersection point of other wires. 连接线用实线表示，计划扩展的内容用虚线表示。
一条连接线不应在与另一条线交叉处改变方向，也不应穿过其他连接线的连接点。
4. Scale 比例 Arrows on signal lines and conductors can be solid, hollow, bottom opened or a short oblique line. Leader line is a thin line pointing to the element it marks.信号线和连接线上的箭头可以是实心的、空心的,也可以是开口的或短斜线。
指引线应是细实线，指向被注释处，并在其末端加注标记。
5. Arrow and leader line 箭头与指引线For drawing scales please refer to “Technical drawings—Scales” GB/T 14690—1993.Following scales are recommended for layout drawing ：1:10, 1:20, 1:50, 1:200, 1:500. 如果需要按比例制图,可从《技术制图 比例》(GB/T 14690—1993)中选取。
在画位置图时,可以从下列比例系列中选取：1:10,1:20,1:50,1:200,1:500。
6. Connecting wire 连接线Connecting terminals are marked by alphanumeric symbols. 电气图中各电器接线端子用字母数字符号标记。
7. Graphic symbols 图形符号 To further differentiate them, especially those of the same kind but owning differentfunctions, character symbols must be provided and labeled beside the graphic symbols, providing additional information, like the capital letters in brackets in table 10-16. 为了更明确地区分不同的设备、元件,尤其是区分同类设备或元件中不同功能的设备或元件,还必须在图形符号旁标注相应的文字符号,见表10-16中括号内的大写字母。
8. Character symbols 文字符号 A graphic symbol is so defined as a graph, a marker or a character standing for anequipment, an element or a concept. Graphic symbols of common electric elements and components are listed in table 10-16.图形符号是用于电气图中表示一个设备、元器件或一个概念的图形、标记或字符。
一般符号由各种符号要素和限定符号组成。
常用元、器件图形符号见表10-16。
9. Alphanumeric symbols of connecting terminals 接线端子标记It includes following requirements 具体要求是: （1）Each unit circuit is represented by a square or a rectangle block in which the circuit name is labeled. 每个单元电路用正方形或长方形方框表示,在方框内注写出该单元电路的名称。
（2）Blocks are connected by thin lines and arrows, indicating relationships between components .Common electric diagrams几种常用的电气图 Block diagram is widely used in design, manufacturing, installation, use and maintenance of electric equipments. It adopts symbols and boxes together with remarks to represent basic components, relationships between main characteristics of equipments .框图是电气设备在设计、产生、安装、使用和维修的过程中经常使用的电气图。
它是用符号或带注释的框概略表示设备的基本组成、相互关系及其主要特征的一种简图。
1. Block diagram 框图Any drawing in the field of electric engineering can be called an electric diagram. Common electric diagrams include block diagram, circuit diagram, electric location plan, wiring diagram and printed circuit board diagram.电气图是电气技术领域中各种图的总称。
常用的有：框图、电路图、电器位置图、接线图和印制板图。
Block diagram of a regulated power supply 某稳压电源框图Circuit diagram consists ofgraphic symbols and character symbols arranged by their working sequence, illustrating in detail the basic compositions and connecting relations of the circuit and equipment control system. In circuit diagram, real positions of the circuit components are not concerned. Since circuit diagram is mainly used to illustrate the working principles of the electric control system, it is also called electric schematic diagram.电路图是用图形符号、文字符号按其工作顺序排列,详细表示电路、设备控制系统的基本组成和连接关系，而不考虑其实际位置的一种简图。
电路图主要表示电气控制系统的工作原理，故以1. Circuit diagram 电路图Circuit diagram of a regulated power supply 某稳压电源电路图It includes following requirements 具体要求是:（1）Circuit diagram is layout by function modules, that is to say, main circuit, control circuit, lamp circuit and signal circuit are drawn separately and arranged from left to right or from top to bottom according to the causal relationships between them. At the same time, these sub-diagrams should be located based on their working sequence as much as possible. 电路图在布局上按功能分开画出，即按主电路、控制电路、照明电路及信号电路分开绘制。
