电气工程制图标准

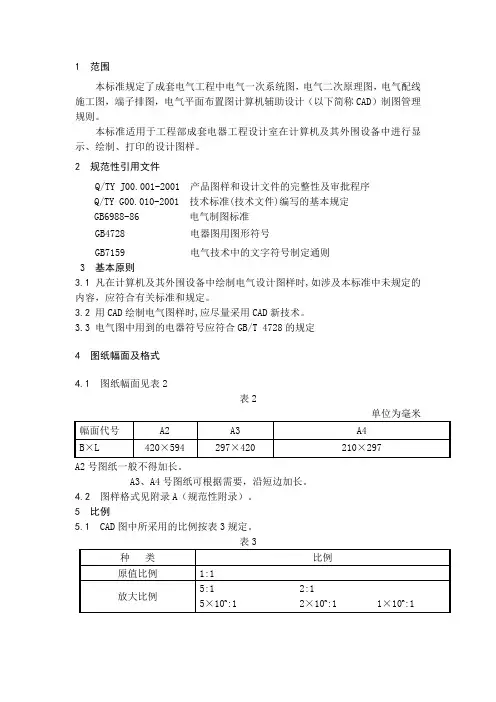

1 范围本标准规定了成套电气工程中电气一次系统图，电气二次原理图，电气配线施工图，端子排图，电气平面布置图计算机辅助设计（以下简称CAD）制图管理规则。

本标准适用于工程部成套电器工程设计室在计算机及其外围设备中进行显示、绘制、打印的设计图样。

2 规范性引用文件Q/TY J00.001-2001 产品图样和设计文件的完整性及审批程序Q/TY G00.010-2001 技术标准(技术文件)编写的基本规定GB6988-86 电气制图标准GB4728 电器图用图形符号GB7159 电气技术中的文字符号制定通则3 基本原则3.1凡在计算机及其外围设备中绘制电气设计图样时,如涉及本标准中未规定的内容，应符合有关标准和规定。

3.2用CAD绘制电气图样时,应尽量采用CAD新技术。

3.3 电气图中用到的电器符号应符合GB/T 4728的规定4图纸幅面及格式4.1图纸幅面见表2表2A2号图纸一般不得加长。

A3、A4号图纸可根据需要，沿短边加长。

4.2 图样格式见附录A（规范性附录）。

5 比例5.1 CAD图中所采用的比例按表3规定。

6 字体6.1 图纸幅面不论大小，图面中的汉字、字母和数字的字体具体要求见附录图及图中的要求。

6.2 小数点进行输出时,应占一个字位,并位于中间靠下处。

6.3 汉字在输出时一般采用正体,并采用国家正式公布和推行的简化字。

6.4 标点符号应按其含义正确使用,除省略号和破折号为两个字位外,其余均为一个符号一个字位。

6.5 当采用分数书写时,其分数线应用“/”表示,如“3/4”。

7技术要求7.1 电气CAD图中当不能充分表达清楚时,应在“技术要求”标题下用文字进行说明,其位置尽量置于标题栏上方或左方。

7.2 CAD图中“技术要求”的条文,应编顺序号,仅一条时,可不写顺序号。

7.3 技术要求的内容应符合有关标准要求，简明扼要，通顺易懂。

7.4 技术要求中引用各类标准、规范、技术条件以及试验方法与验收规则等文件时，应注明引用文件的编号和名称。

电气专业制图标准————————————————————————————————作者：————————————————————————————————日期：电气专业制图标准批准日期：生效日期：编制：审核：批准：0目录1概述 12绘图软件 13制图规范 14设计文件 14.1图纸目录 14.2图例表 24.3设计说明 24.4系统图 24.5平面图、详图34.6控制原理图 45设计图纸具体要求45.1图例符号45.2图纸深度45.3图层设置标准45.4图纸字体及线宽 55.5计算机绘图电气初始设置 55.6图纸格式65.7图纸编号65.8图纸排列 75.9图纸比例 75.10箱体编号 75.11线路编号 85.12电气制图注意事项 81概述本标准规定了电气专业制图规范，其中包括设计说明，图例符号，图层设置，图纸字体及线宽，常用字型字高，施工图字高与线宽关系，绘图电气初始设置，图纸编号，图纸比例，箱体编号，线路编号等内容。

设计人员遵循此标准，使电气制图的表达清晰、完整、统一，工作达到规范化、标准化、网络化的目标。

本标准适用于电气专业。

2绘图软件设备室电气专业统一使用AUTOCAD为基础绘图软件，使用天正电气绘图。

要求电气专业设计人员在设计绘图过程中，以天正电气辅助软件绘图为主，CAD为辅。

3制图规范工程制图严格遵照国家有关深度规定和制图标准的要求，要求所有图面的表达方式均保持一致。

详见：《房屋建筑制图统一标准》GB/T 50001-2010《电气工程CAD制图规则》GB/T 18135-2008《民用建筑工程电气设计深度图样》09DX003~0044设计文件在施工图设计阶段，电气专业设计文件应包括以下内容：■图纸目录；■设备材料表；■设计说明；■系统图；■平面图；■控制原理图。

(根据情况设置)如引用国家标准图集，设计只需要对修改的部分加以说明。

4.1图纸目录图纸目录采用统一形式，以装饰专业为准。

（若需要）4.2图例表图例表采用统一形式，详见电气专业标准图纸。

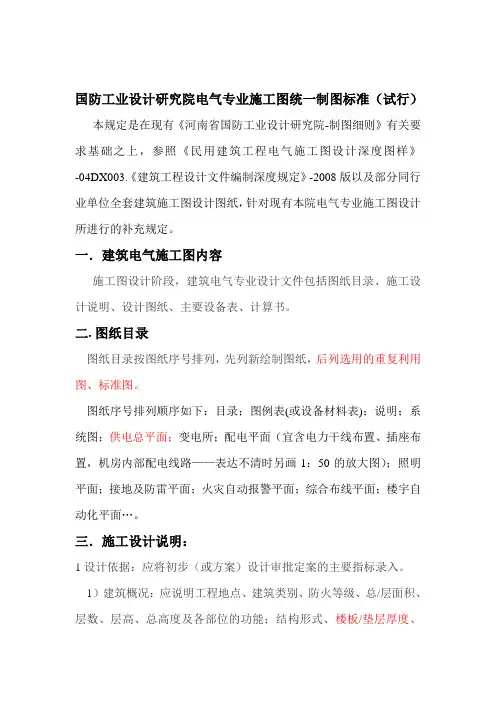

国防工业设计研究院电气专业施工图统一制图标准（试行）本规定是在现有《河南省国防工业设计研究院-制图细则》有关要求基础之上，参照《民用建筑工程电气施工图设计深度图样》-04DX003.《建筑工程设计文件编制深度规定》-2008版以及部分同行业单位全套建筑施工图设计图纸，针对现有本院电气专业施工图设计所进行的补充规定。

一．建筑电气施工图内容施工图设计阶段，建筑电气专业设计文件包括图纸目录、施工设计说明、设计图纸、主要设备表、计算书。

二. 图纸目录图纸目录按图纸序号排列，先列新绘制图纸，后列选用的重复利用图、标准图。

图纸序号排列顺序如下：目录；图例表(或设备材料表)；说明；系统图；供电总平面；变电所；配电平面（宜含电力干线布置、插座布置，机房内部配电线路——表达不清时另画1：50的放大图）；照明平面；接地及防雷平面；火灾自动报警平面；综合布线平面；楼宇自动化平面…。

三．施工设计说明：1 设计依据：应将初步（或方案）设计审批定案的主要指标录入。

1）建筑概况：应说明工程地点、建筑类别、防火等级、总/层面积、层数、层高、总高度及各部位的功能；结构形式、楼板/垫层厚度、基础形式、金属屋面板厚度；空调形式等）2）相关专业提供给本专业的工程设计资料；3）各市政部门对初步设计的审批意见（或认定的工程设计资料）；4）建设单位提供的设计任务书及设计要求；5）设计所执行的主要法规和采用的主要标准（包括标准的名称、编号、年号和版本号）。

应开列与本工程密切相关的规范，引用的规范应是最新版本的，最高级别的。

2设计范围（及设计内容）施工图设计说明应详细说明设计范围，设计院作哪些工作，其它哪些系统又由哪些单位设计。

谈设计范围时，要用准确的技术术语，还要简洁明了。

3各系统的主要指标、施工要求和注意事项（包括布线、设备安装等）。

各系统按照设计内容的排列顺序分别叙述。

4 设备主要技术要求（亦可附在相应图纸上）。

5 防雷及接地保护等其他系统有关内容（亦可附在相应图纸上）。

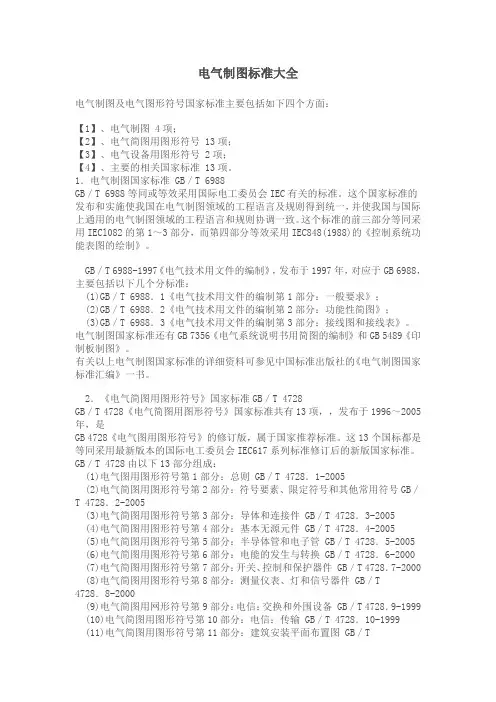

电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面：【1】、电气制图 4项；【2】、电气简图用图形符号 13项；【3】、电气设备用图形符号 2项；【4】、主要的相关国家标准 13项。

1．电气制图国家标准 GB／T 6988GB／T 6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1～3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB／T 6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB 6988，主要包括以下几个分标准：(1)GB／T 6988．1《电气技术用文件的编制第1部分：一般要求》；(2)GB／T 6988．2《电气技术用文件的编制第2部分：功能性简图》；(3)GB／T 6988．3《电气技术用文件的编制第3部分：接线图和接线表》。

电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

2．《电气简图用图形符号》国家标准GB／T 4728GB／T 4728《电气简图用图形符号》国家标准共有13项，，发布于1996～2005年，是GB 4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB／T 4728由以下13部分组成：(1)电气图用图形符号第1部分：总则 GB／T 4728．1-2005(2)电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB／T 4728．2-2005(3)电气简图用图形符号第3部分：导体和连接件 GB／T 4728．3-2005(4)电气简图用图形符号第4部分：基本无源元件 GB／T 4728．4-2005(5)电气简图用图形符号第5部分：半导体管和电子管 GB／T 4728．5-2005(6)电气简图用图形符号第6部分：电能的发生与转换 GB／T 4728．6-2000(7)电气简图用图形符号第7部分：开关、控制和保护器件 GB／T 4728．7-2000(8)电气简图用图形符号第8部分：测量仪表、灯和信号器件 GB／T 4728．8-2000(9)电气简图用网形符号第9部分：电信：交换和外围设备 GB／T 4728．9-1999(10)电气简图用图形符号第10部分：电信：传输 GB／T 4728．10-1999(11)电气简图用图形符号第11部分：建筑安装平面布置图 GB／T 4728．11-2000(12)电气简图刚图形符号第12部分：二进制逻辑元件 GB／T 4728．12-1996(13)电气简图用图形符号第 13部分：模拟元件 GB／T 4728．13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。

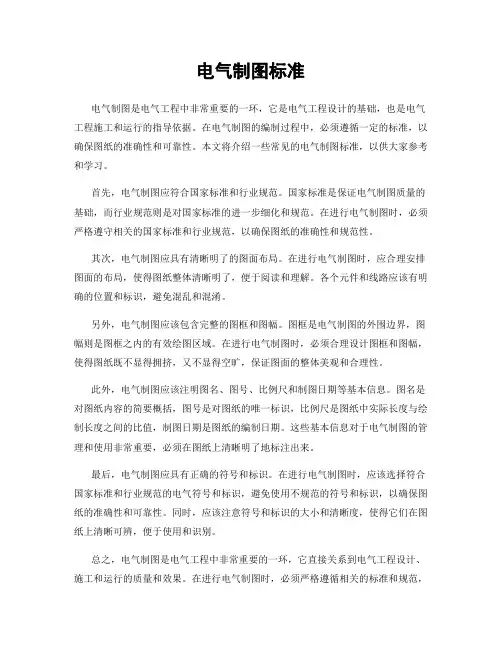

电气制图标准电气制图是电气工程中非常重要的一环，它是电气工程设计的基础，也是电气工程施工和运行的指导依据。

在电气制图的编制过程中，必须遵循一定的标准，以确保图纸的准确性和可靠性。

本文将介绍一些常见的电气制图标准，以供大家参考和学习。

首先，电气制图应符合国家标准和行业规范。

国家标准是保证电气制图质量的基础，而行业规范则是对国家标准的进一步细化和规范。

在进行电气制图时，必须严格遵守相关的国家标准和行业规范，以确保图纸的准确性和规范性。

其次，电气制图应具有清晰明了的图面布局。

在进行电气制图时，应合理安排图面的布局，使得图纸整体清晰明了，便于阅读和理解。

各个元件和线路应该有明确的位置和标识，避免混乱和混淆。

另外，电气制图应该包含完整的图框和图幅。

图框是电气制图的外围边界，图幅则是图框之内的有效绘图区域。

在进行电气制图时，必须合理设计图框和图幅，使得图纸既不显得拥挤，又不显得空旷，保证图面的整体美观和合理性。

此外，电气制图应该注明图名、图号、比例尺和制图日期等基本信息。

图名是对图纸内容的简要概括，图号是对图纸的唯一标识，比例尺是图纸中实际长度与绘制长度之间的比值，制图日期是图纸的编制日期。

这些基本信息对于电气制图的管理和使用非常重要，必须在图纸上清晰明了地标注出来。

最后，电气制图应具有正确的符号和标识。

在进行电气制图时，应该选择符合国家标准和行业规范的电气符号和标识，避免使用不规范的符号和标识，以确保图纸的准确性和可靠性。

同时，应该注意符号和标识的大小和清晰度，使得它们在图纸上清晰可辨，便于使用和识别。

总之，电气制图是电气工程中非常重要的一环，它直接关系到电气工程设计、施工和运行的质量和效果。

在进行电气制图时，必须严格遵循相关的标准和规范，确保图纸的准确性和规范性。

希望本文介绍的电气制图标准对大家有所帮助，谢谢阅读！。

电气专业制图标准一．图纸编制图纸一般参照下列顺序编制：目录、电气设计说明及材料表、系统图（一、二……）、平面图（动力平面图、照明平面图、消防平面图、接地平面图）；二．字体1.文字样式：STANDARD ,SHX字体：tssdeng.shx ,大字体：hztxt.shx ,宽高比例：0.7。

2.字高及设备块尺寸：1:100的图纸（字高400，设备块尺寸400）；1:150的图纸（字高400~600，设备块尺寸400~600）；1:200的图纸（字高600~800，设备块尺寸600~800）；其余比例的图纸按1:100的标准进行缩放。

三．图面表达1.导线宽度，应根据图纸比例选用：1:100及1:150的图纸，照明、动力、消防线宽0.6~1，接地、防雷线宽11:200的图纸，照明、动力、消防线宽0.8~1，接地、防雷线宽1 2.导线线型及颜色：普通照明线：红色应急照明线：红色动力插座线：黄色接地线：特殊线型防雷线：普通线型+图块报警联动总线：DC24V电源线路：消防电话线路：消防总线电话线路：消防广播线路：消火栓泵、排烟风机手动控制线：漏电火灾报警控制线：3.导线打断间距：1:100及1:150的图纸，导线打断间距300~5001:200的图纸，导线打断间距500~8004.标导线数：3根导线采用斜线数量表示，4根及以上采用数字表示1:100及1:150的图纸，字高4，宽高比0.71:200的图纸，字高8，宽高比0.75.配电箱和配电回路的编号：(1) 配电箱编号：x代表栋号或者地下室层数，a代表楼层数或者防火分区分区数，b代表序号动力配电箱xAPPa-b 动力配电箱xAPEa-b照明配电箱xALa-b 应急照明配电箱xALEa-b风机配电箱xFAPa-b 电梯配电箱xTAPa-b潜水泵配电箱xQAPa-b 卷帘门配电箱xJAPa-b(2) 低压出线回路编号：x代表栋号或者地下室层数，a代表序号xWL-a xWLE-a(3) 配电箱出线回路编号：a代表楼层数或者防火分区分区数，与该配电箱编号a统一，c代表序号xAPPa-b箱：Pa-c xAPEa-b箱：PEa-cxALa-b箱：La-c xALEa-b箱：LEa-cxFAPa-b箱：Fa-c xTAPa-b箱：Ta-cxQAPa-b箱：Qa-c xJAPa-b箱：Ja-c6.清理建筑图，把和本专业无关的东西删了，把建筑图各图层颜色改为8号色，新建一个“电”层，所有与本专业有关的制图均在本层上。

电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面: 【1】、电气制图4项;【2】、电气简图用图形符号 13项;【3】、电气设备用图形符号 2项;【4】、主要的相关国家标准 13项。

1(电气制图国家标准 GB,T 6988GB,T 6988等同或等效采用国际电工委员会IEC有关的标准。

这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。

这个标准的前三部分等同采用IECl082的第1,3部分，而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。

GB,T 6988-1997《电气技术用文件的编制》，发布于1997年，对应于GB 6988，主要包括以下几个分标准:(1)GB,T 6988(1《电气技术用文件的编制第1部分:一般要求》;(2)GB,T 6988(2《电气技术用文件的编制第2部分:功能性简图》;(3)GB,T 6988(3《电气技术用文件的编制第3部分:接线图和接线表》。

电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。

有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。

2(《电气简图用图形符号》国家标准GB,T 4728GB,T 4728《电气简图用图形符号》国家标准共有13项，，发布于1996,2005年，是GB 4728《电气图用图形符号》的修订版，属于国家推荐标准。

这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。

GB,T 4728由以下13部分组成:(1)电气图用图形符号第1部分:总则 GB,T 4728(1-2005(2)电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB,T 4728(2-2005(3)电气简图用图形符号第3部分:导体和连接件 GB,T 4728(3-2005(4)电气简图用图形符号第4部分:基本无源元件 GB,T 4728(4-2005(5)电气简图用图形符号第5部分:半导体管和电子管 GB,T 4728(5-2005(6)电气简图用图形符号第6部分:电能的发生与转换 GB,T 4728(6-2000(7)电气简图用图形符号第7部分:开关、控制和保护器件 GB,T 4728(7-2000(8)电气简图用图形符号第8部分:测量仪表、灯和信号器件 GB,T 4728(8-2000(9)电气简图用网形符号第9部分:电信:交换和外围设备 GB,T 4728(9-1999(10)电气简图用图形符号第10部分:电信:传输 GB,T 4728(10-1999(11)电气简图用图形符号第11部分:建筑安装平面布置图 GB,T 4728(11-2000(12)电气简图刚图形符号第12部分:二进制逻辑元件 GB,T 4728(12-1996(13)电气简图用图形符号第 13部分:模拟元件 GB,T 4728(13-1996 有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。

电气工程制图标准11.电气制图标准一．电气制图软件：天正电气8.5软件二．绘图比例：平面图：1：100；1：150；1：50；施工图为蓝图，图纸规格尽可能采用A1或A1+,与建筑统一。

三．电气线型：出图时1：100的图中：轴线线宽均为0.15；墙线等其它均为：0.2。

家具及厨卫洁具设灰度30%，电气平面及系统分支连线0.35，干线平面及系统连线0.5。

四．字体：本专业字体采用hz.txt配套应用：设计说明：汉字字高500mm~750mm，字宽0.7；1：100的图：汉字字高500mm，字宽0.7；1：50图：汉字字高350mm,字宽0.7；1：150图：汉字字高750mm，字宽0.7；五．图例：在统一措施中的约定，尽量向天正电气7软件图库接近。

六．图纸名称：1.电气图纸名称及顺序(以下图纸如各层面积较小可合并成一张图纸)：1）.电气图纸目录；2).电气设计说明及图例；3).配电干线系统图；4).配电系统图一（二.三…..）；5).弱电系统图；6).消防报警系统图；7).***层照明平面图；8).***层电气平面图；9).***层弱电平面图；10).***层消防报警平面图；11).接地平面图；12).避雷平面图；2.电气图纸编号：电施-*（楼号1.2.3…）-1（2.3……）；电初-*（楼号1.2.3…）-1（2.3……）；电消-*（楼号1.2.3…）-1（2.3……）；电防-*（楼号1.2.3…）-1（2.3……）；电装-*（楼号1.2.3…）-1（2.3……）；七．各平面设备名称及编号：1.楼层号：1）地下：B1；B2；B3。

2）地上：F1；F2；~F*2.配电箱编号：1）变配电室低压柜：*（母线段1.2）AA1；如：1AA1,2AA1.2）楼总配电箱（柜）：*(楼号)AP-1（2.3.~*）；如：3AP-1.3）照明层配电箱：*（层号）AL1（2.3.~*）；分配电箱从本箱引应为:*AL1-1；4）动力层配电箱（柜）：*（层号）AP1（2.3.~*）；分配电箱从本箱引应为*AP1-1；5）控制配电箱：*（层号）AC-1（2.3.~*）；6）双电源配电箱：*（层号）APE-1（2.3.~*）；7）双电源应急照明配电箱：*（层号）ALE-1（2.3.~*）；8）消防泵房配电柜：*（层号）AF-1（2.3.~*）；9）生活泵房配电柜：*（层号）AS-1（2.3.~*）；10）空调机房配电柜：*（层号）AK-1（2.3.~*）；3).配电回路编号：1）干线回路：W1（2.3~*）（从变配电室引出）2）动力回路：WP1（2.3~*）（总配电及动力配电）3）照明回路：WL1（2.3~*）,照明配电4）应急照明回路：WE1（2.3~*）应急照明配电5）插座回路：WC1（2.3~*）,照明配电（4).弱电箱编号：1）综合布线箱(电信箱)：*（层号）DX-1（2.3.~*）；2）电视层箱：*（层号）DS-1（2.3.~*）；3）消防报警层箱：*（层号）XF-1（2.3.~*）；4）综合弱电箱：*（层号）RD-1（2.3.~*）；八．导线标注：1.标注形式：a-b(cxd+exf)-j-h;如NHYJV-2x(4x35+1x25)-SC50-FC2.导线：NHYJV;ZRYJV;YJV;BV;ZRBV等。

连锁店电气工程图纸设计规范为规范连锁店及其附属设施的电气工程图纸设计；为电气工程费用预算、施工组织实施、工程变更、竣工验收、决算审计等工作提供正确依据；特制定本规范。

一、电气工程图纸设计依据：1、《民用建筑电气设计规范》、《电气设计图形标准符号》及我司《商场电气线路设计标准》、《电气设计图例》（见附图1）等；2、应以连锁店电气现场实际勘测情况为基础，结合当地公司提出的合理意见；3、确定的商场平面布局图及外立面效果方案；4、国家各类电气工程施工规范、工艺规范及我司电气工程施工规范、工艺规范。

二、电气工程设计图纸的标准：1、图标、图例:在图的右下角要有图标；每个工程电气图都要有图例（见附图2）；2、图纸的比例:不同图幅应采用1:50、1:100、1:150、1:200、1:250、1:300；3、图线:电气施工图的底线用细实线，电路的干线、支线、电缆线、架空线用中实线，商场原有的电气线路用虚线；4、字体:各种字体应从左向右整齐排列，不得滥用不规范的简化字和繁体字。

字体采用宋体直体字。

5、尺寸标注、标高:图纸中标注的尺寸为毫米（mm），一般不标注单位；图纸中应对主要电气设施进行标注长度及高度尺寸；图纸中的主要电气材料应标明规格型号；6、图纸设计说明: 每个工程的电气图必须有设计说明，应详细说明设计要点、设计解释、设计特殊要求和施工配合要点等。

三、电气工程设计图纸的分类：1、照明平面图（含值班照明）；2、插座线路平面图；3、动力线路平面图（空调、电梯）；4、疏散标志应急灯平面图；5、配电系统图；6、大样图：用于工程中的局部需放大样图；7、二次接线图：主要用于仪表、互感器、继电器等控制线路；8、主电源电缆线路图：主要指由我司负责施工的商场外部电缆线路；四、电气工程设计范围：1、商场全部营业区；2、商场办公区（包括开水炉）；3、卫生间（包括排风扇）4、楼梯通道；5、自动扶梯通道；6、内库、礼品库及各种小库房；7、空调机房、风机房、配电室及其它用房；8、外立面照明、外立面灯箱、建筑物外立面亮化照明等电源线路；五、电气工程图的设计步骤（1）连锁店内主配电箱、分配电箱、桥架、电缆走向及分支线管布局等；（2）办公区及公共区域照明灯具、插座线路设计；（3）商场营业区照明灯具、插座线路设计及值班照明灯具设计；（4）外立面照明、商场入口活动电源设计；（5）商场内部及办公区等公共区域消防应急照明、疏散指示标志设计；（6）根据商场电气设置情况进行配电箱内开关设置及系统图设计。
