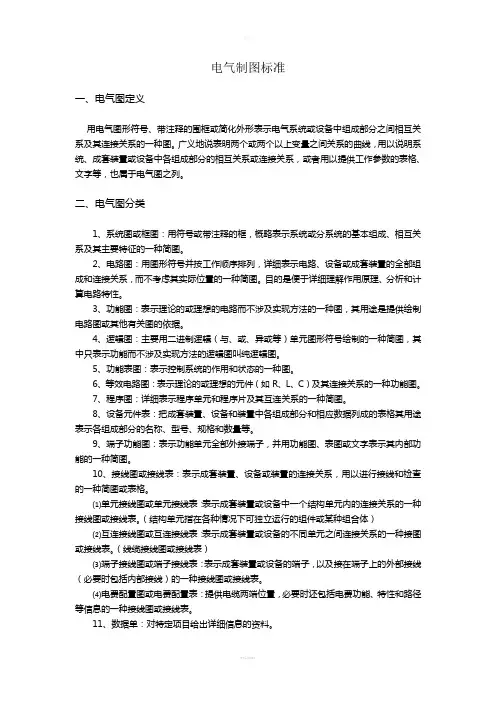

电气制图标准一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图分类1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图:表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
(线缆接线图或接线表)⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。
电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面:【1】、电气制图 4项;【2】、电气简图用图形符号 13项;【3】、电气设备用图形符号 2项;【4】、主要的相关国家标准 13项。
1.电气制图国家标准 GB/T 6988GB/T 6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一,并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1~3部分,而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB/T 6988-1997《电气技术用文件的编制》,发布于1997年,对应于GB 6988,主要包括以下几个分标准:(1)GB/T 6988.1《电气技术用文件的编制第1部分:一般要求》;(2)GB/T 6988.2《电气技术用文件的编制第2部分:功能性简图》;(3)GB/T 6988.3《电气技术用文件的编制第3部分:接线图和接线表》。
电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2.《电气简图用图形符号》国家标准GB/T 4728GB/T 4728《电气简图用图形符号》国家标准共有13项,,发布于1996~2005年,是GB 4728《电气图用图形符号》的修订版,属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB/T 4728由以下13部分组成:(1)电气图用图形符号第1部分:总则 GB/T 4728.1-2005(2)电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB/T 4728.2-2005(3)电气简图用图形符号第3部分:导体和连接件 GB/T 4728.3-2005(4)电气简图用图形符号第4部分:基本无源元件 GB/T 4728.4-2005(5)电气简图用图形符号第5部分:半导体管和电子管 GB/T 4728.5-2005(6)电气简图用图形符号第6部分:电能的发生与转换 GB/T 4728.6-2000(7)电气简图用图形符号第7部分:开关、控制和保护器件 GB/T 4728.7-2000(8)电气简图用图形符号第8部分:测量仪表、灯和信号器件 GB/T 4728.8-2000(9)电气简图用网形符号第9部分:电信:交换和外围设备 GB/T 4728.9-1999(10)电气简图用图形符号第10部分:电信:传输 GB/T 4728.10-1999(11)电气简图用图形符号第11部分:建筑安装平面布置图 GB/T 4728.11-2000(12)电气简图刚图形符号第12部分:二进制逻辑元件 GB/T 4728.12-1996(13)电气简图用图形符号第 13部分:模拟元件 GB/T 4728.13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。
常用“电气制图及图形符号国家标准”目录一、统一图幅 1二、统一画法 2三、统一图形符号 4符号要素、限定符号和常用的其他符号 4 导线和连接器件 8无源元件 12半导体管和电子管 15电能的发生和转换 19开关、控制和保护装置 23GB4726-83 电气接线端子识别和字母数字符号标志、接线端子通则 32 煤矿电气图用图形符号 34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定:图纸幅面尺寸及代号见表1表12、如果需要加长的图纸,应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时,一是可按照机械制图图纸幅面及格式的规定加大幅面;二是可将矿区供电系统图按地面、井下或分水平分别绘制;二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度:一般从以下系列中选取:,,,,,,mm一般通常只选两种宽度的图线,粗线的宽度为细线的两倍;3、图线间距:建议平行线之间的最小距离应不小于粗线的两倍,同时不小于;4、字体:为了适应缩微的要求,推荐的字体最小高度如表4所示表45、箭头及指引线箭头:信号线和连接线的箭头应是开口的如图1图1指引线:指引线应是细实线指引线的箭头应是实心的如图2图2指引线末端在轮廓线内围一黑点如图3图3指引线末端在电路线上用一短斜线见图44mm2图4三、统一图形符号所用图形符号应符合国标GB4728电气图用图形符号煤矿电气图专用图形符号的规定,如果采用上述标准中未规定的图形符号时,必须加以说明;中华人民共和国国家标准符号要素,限定符号和常用的其他符号1、符号要素轮廓和外壳表52、限定符号电流和电压的种类表6操作和操作方法表7接地、接机壳和等电位表8其他表9中华人民共和国国家标准导线和连接器件1、导线表102、端子和导线的连接表112、连接器件表124、电缆附件表13中华人民共和国国家标准无源元件1、电阻器、电容器和电感器1.1电阻器表141.2电容器表151.3电感器 表16半导体管和电子管1.4 半导体二极管示例 表17晶体闸流管示例表18半导体管示例表191.6光电子、光敏和磁敏器件示例表20电能的发生和转换表21变压器和电抗器表22互感器和脉冲变压器示例表23表24原电池和蓄电池表25电气图用图形符号开关、控制和保护装置1.触头1.1限定符号表26两个或三个位置的触点表27具有两个位置的过渡触点表281,4 提前或滞后动作的触点表29延时触点示例表301.5有弹性返回和无弹性返回触点示例表312、开关、开关装置和起动器单极开关表32位置和限制开关表335、接近和接触敏感开关传感器和监测器表35开关表366、保护器件熔断器和熔断器式开关表37花间隙和避雷器表38灯和信号器件表39GB4026-83电气接线端子识别和字母数字符号标志、接线端子通则1. 电气接线端子的标记表402. 特定导线的标记表41MT/T570-1996中华人民共和国煤炭工业部1996-12-03批准 1997-10-01实施前言本标准所规定的图形符号,是根据我国煤炭行业的具体情况和使用要求,对国家标准GB4728电气图用图形符号所作的补充,它专门适用于煤矿电气设计,生产科研及管理等方面,作为有关电气图的基本组成;本标准中的图形符号,是根据我国煤炭行业独特而行之有效的图形符号的基础上,参照ISQ和国外先进标准的图形符号,按国家标准电气图用图形符号总则设计的;本标准图形符号的章条与国家标准GB4728电气图用图形符号的章条顺序基本一致,以使配合使用;本标准由煤炭工业部科技教育司提出;本标准由煤矿专用设备标准化技术委员会归口;本标准起草单位:西安矿业学院本标准主要起草人:马中骥班建勋刘景兰;本标准委托煤矿专用设备标准化技术委员会电气分会解释;1、范围本标准规定了除GB4728电气图用图形符号以外的煤矿电气图专用图形符号及其设计和使用规则;本标准适用于煤矿电气设计,生产科研及管理等方面,作为有关电气图的基本组成;2、引用标准下列标准包含的条文,通过在本标准中引用而构成为本标准的条文;在标准出版时,所示版本均为有效;所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性;爆炸性环境用防爆电气设备通用要求电气图用图形符号总则电气图用图形符号符号要素、限定符号和常用的其他符号电气图用图形符号导线和连接器件电气图用图形符号无源元件电气图用图形符号电能的发生和转换电气图用图形符号开关、控制和保护装置电气图用图形符号测量仪表、灯和信号器件电气图用图形符号电信、交换和外围设备电气图用图形符号电信、传输电气图用图形符号电力、照明和电信布置GB7093 1-86 图形符表示规则总则GB7093 2-86 图形符表示规则产品技术文件用图形符号GB12173-90 矿用一般性电气设备GB/T14479-93 传感器图用图形符号3、设计和使用规则本标准规定的图形符号应按国家标准电气图用图形符号的规定绘制; 在不改变符号涵义的前提下,可根据图面布置的需要旋转符号的方位或符号镜像放置,但文字和指示方向不得倒置;在本标准中规定的一般符号,若需表明对象的特定形式,可用规定的专用代号,注写在该一般符号的右下角加以限定;例如矿用防爆变压器的一般符号为:如欲表示矿用隔爆变压器,其图形符号应表示为:d3.4本标准规定的图形符号,仅是在煤矿电气图方面对国家标准电气图用图形符号的补充;不足应用时,可参照有关标准推绎,派生和使用新的符号,使用非标准规定符号时,必须注明其涵义;4、连接器件连接器件图形符号见表1表1 连接器件图形符号5、电能发生和转换电能发生和转换图形符号见表2表2 电能发生和转换图形符号5、开关、起动器和保护装置表3 开关、起动器和保护装置图形符号7、灯和信号器件灯和信号器件图形符号见表4 表4 灯和信号器件图形符号8、地面、井下变配电设施和设备地面、井下变配电设施和设备图形符号见表5 表5 地面、井下变配电设施和设备图形符号9、监测、控制和电信监测、控制和电信图形符号见表6 表6 监测、控制和电信图形符号。
电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面:【1】、电气制图 4项;【2】、电气简图用图形符号 13项;【3】、电气设备用图形符号 2项;【4】、主要的相关国家标准 13项。
1(电气制图国家标准 GB,T 6988GB,T 6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一,并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1,3部分,而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB,T 6988-1997《电气技术用文件的编制》,发布于1997年,对应于GB 6988,主要包括以下几个分标准:(1)GB,T 6988(1《电气技术用文件的编制第1部分:一般要求》;(2)GB,T 6988(2《电气技术用文件的编制第2部分:功能性简图》;(3)GB,T 6988(3《电气技术用文件的编制第3部分:接线图和接线表》。
电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2(《电气简图用图形符号》国家标准GB,T 4728GB,T 4728《电气简图用图形符号》国家标准共有13项,,发布于1996,2005年,是GB 4728《电气图用图形符号》的修订版,属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB,T 4728由以下13部分组成:GB,T 4728(1-2005 (1)电气图用图形符号第1部分:总则(2)电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB,T 4728(2-2005(3)电气简图用图形符号第3部分:导体和连接件 GB,T 4728(3-2005(4)电气简图用图形符号第4部分:基本无源元件 GB,T 4728(4-2005(5)电气简图用图形符号第5部分:半导体管和电子管 GB,T 4728(5-2005(6)电气简图用图形符号第6部分:电能的发生与转换 GB,T 4728(6-2000(7)电气简图用图形符号第7部分:开关、控制和保护器件 GB,T 4728(7-2000(8)电气简图用图形符号第8部分:测量仪表、灯和信号器件 GB,T 4728(8-2000(9)电气简图用网形符号第9部分:电信:交换和外围设备 GB,T 4728(9-1999(10)电气简图用图形符号第10部分:电信:传输 GB,T 4728(10-1999(11)电气简图用图形符号第11部分:建筑安装平面布置图 GB,T 4728(11-2000(12)电气简图刚图形符号第12部分:二进制逻辑元件 GB,T 4728(12-1996(13)电气简图用图形符号第 13部分:模拟元件 GB,T 4728(13-1996 有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。
最新电器制图规范标准最新电器制图规范标准是为了确保电器设计图纸的准确性、统一性和可读性,提高设计效率和产品质量,同时满足国际和国内相关标准的要求。
以下是一些关键点,用于指导电器制图的规范:1. 图纸格式和尺寸:应符合ISO或国家标准规定的图纸尺寸,如A0、A1、A2等,并使用合适的图纸边框。
2. 比例:图纸上的比例应根据电器部件的大小和复杂性来选择,常用的比例包括1:1、1:5、1:10等。
3. 图线:应使用不同粗细的线条来区分不同的图元,如轮廓线、中心线、尺寸线等。
4. 图层管理:图纸应使用图层来管理不同的设计元素,以便于修改和打印。
5. 文字标注:所有文字应清晰可读,字体大小和样式应统一,避免使用手写或难以辨认的字体。
6. 尺寸标注:尺寸应准确无误,标注应包括尺寸线、尺寸界线、尺寸数字等,且应符合相关标准。
7. 符号和标记:电器图纸中使用的符号和标记应遵循国际电工委员会(IEC)或国家标准的规定。
8. 电气元件表示:电气元件的图形符号应符合IEC标准,且在图纸上的位置应与实际安装位置一致。
9. 接线图和布线图:接线图应清晰显示电气元件之间的连接关系,布线图则应详细展示电缆和导线的走向。
10. 材料和部件清单:图纸应附有详细的材料和部件清单,包括型号、规格、数量等信息。
11. 设计变更:任何设计变更都应在图纸上明确标注,并有相应的版本控制。
12. 审核和批准:所有图纸在发布前都应经过严格的审核和批准流程,以确保图纸的准确性和合规性。
13. 电子文件管理:电子图纸应使用统一的文件格式进行存储和管理,如DWG、DXF等,并确保数据的安全性和完整性。
14. 环保和安全:在设计过程中应考虑环保和安全因素,确保电器产品符合环保标准和安全规范。
15. 国际兼容性:对于出口产品,电器图纸应考虑目标市场的规范和标准,确保产品的国际兼容性。
通过遵循这些规范,可以确保电器制图的质量和效率,同时降低生产过程中的错误和返工,提高产品的市场竞争力。

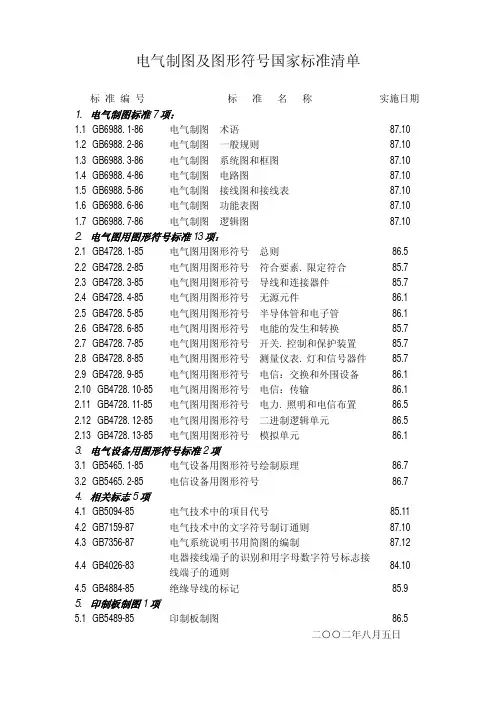

电气制图及图形符号国家标准清单标准编号标准名称实施日期1.电气制图标准7项:1.1 GB6988. 1-86 电气制图术语 87.10 1.2 GB6988. 2-86 电气制图一般规则 87.101.3 GB6988. 3-86 电气制图系统图和框图 87.101.4 GB6988. 4-86 电气制图电路图 87.10 1.5 GB6988. 5-86 电气制图接线图和接线表 87.101.6 GB6988. 6-86 电气制图功能表图 87.101.7 GB6988. 7-86 电气制图逻辑图 87.102.电气图用图形符号标准13项:2.1 GB4728. 1-85 电气图用图形符号总则 86.52.2 GB4728. 2-85 电气图用图形符号符合要素. 限定符合 85.72.3 GB4728. 3-85 电气图用图形符号导线和连接器件 85.72.4 GB4728. 4-85 电气图用图形符号无源元件 86.12.5 GB4728. 5-85 电气图用图形符号半导体管和电子管 86.12.6 GB4728. 6-85 电气图用图形符号电能的发生和转换 85.72.7 GB4728. 7-85 电气图用图形符号开关. 控制和保护装置 85.72.8 GB4728. 8-85 电气图用图形符号测量仪表. 灯和信号器件 85.72.9 GB4728. 9-85 电气图用图形符号电信:交换和外围设备 86.12.10 GB4728. 10-85 电气图用图形符号电信:传输 86.12.11 GB4728. 11-85 电气图用图形符号电力. 照明和电信布置 86.52.12 GB4728. 12-85 电气图用图形符号二进制逻辑单元 86.52.13 GB4728. 13-85 电气图用图形符号模拟单元 86.13.电气设备用图形符号标准2项3.1 GB5465. 1-85 电气设备用图形符号绘制原理 86.73.2 GB5465. 2-85 电信设备用图形符号 86.74.相关标志5项4.1 GB5094-85 电气技术中的项目代号 85.114.2 GB7159-87 电气技术中的文字符号制订通则 87.104.3 GB7356-87 电气系统说明书用简图的编制 87.124.4 GB4026-83 电器接线端子的识别和用字母数字符号标志接线端子的通则84.104.5 GB4884-85 绝缘导线的标记 85.95.印制板制图1项5.1 GB5489-85 印制板制图 86.5二○○二年八月五日。
电气制图有哪些标准面:1】、电气制图4项;2】、电气简图用图形符号13项;3】、电气设备用图形符号2项;4】、主要的相关国家标准13项。
一、电气制图4项:电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一,并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1~3部分,而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB/T6988-1997《电气技术用文件的编制》,发布于1997年,对应于GB6988,主要包括以下几个分标准:(1)GB/T6988.1《电气技术用文件的编制第1部分:一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分:功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分:接线图和接线表》。
电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
二、电气简图用图形符号13项:《电气简图用图形符号》国家标准GB/T4728:GB/T4728《电气简图用图形符号》国家标准共有13项,发布于1996~2005年,是GB4728《电气图用图形符号》的修订版,属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB/T4728由以下13部分组成:(1)电气图用图形符号第1部分:总则GB/T4728.1-2005(2)电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分:导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分:基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分:半导体管和电子管GB/T4728.5-2005(6)电气简图用图形符号第6部分:电能的发生与转换GB/T4728.6-2000(7)电气简图用图形符号第7部分:开关、控制和保护器件GB/T4728.7-2000(8)电气简图用图形符号第8部分:测量仪表、灯和信号器件GB/T4728.8-2000(9)电气简图用网形符号第9部分:电信:交换和外围设备GB/T4728.9-1999(10)电气简图用图形符号第10部分:电信:传输GB/T4728.10-1999(11)电气简图用图形符号第11部分:建筑安装平面布置图GB/T4728.11-2000(12)电气简图刚图形符号第12部分:二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13部分:模拟元件GB/T4728.13-1996三、电气设备用图形符号2项:《电气设备用图形符号》是指用在电气设备上或与其相关的部位上,用以说明该设备或部位的用处和作用的标志。
电气制图有哪些标准电气制图及电气图形符号国家标准主要包括如下四个方面:【1】、电气制图4项;【2】、电气简图用图形符号13项;【3】、电气设备用图形符号2项;【4】、主要的相关国家标准13项。
1.电气制图国家标准GB/T 6988GB/T 6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一,并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1~3部分,而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB/T 6988-1997《电气技术用文件的编制》,发布于1997年,对应于GB 6988,主要包括以下几个分标准:(1)GB/T 6988.1《电气技术用文件的编制第1部分:一般要求》;(2)GB/T 6988.2《电气技术用文件的编制第2部分:功能性简图》;(3)GB/T 6988.3《电气技术用文件的编制第3部分:接线图和接线表》。
电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2.《电气简图用图形符号》国家标准GB/T 4728GB/T 4728《电气简图用图形符号》国家标准共有13项,,发布于1996~2005年,是GB 4728《电气图用图形符号》的修订版,属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB/T 4728由以下13部分组成:(1)电气图用图形符号第1部分:总则GB/T 4728.1-2005(2)电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB/T 4728.2-2005(3)电气简图用图形符号第3部分:导体和连接件GB/T 4728.3-2005(4)电气简图用图形符号第4部分:基本无源元件GB/T 4728.4-2005(5)电气简图用图形符号第5部分:半导体管和电子管GB/T 4728.5-2005(6)电气简图用图形符号第6部分:电能的发生与转换GB/T 4728.6-2000(7)电气简图用图形符号第7部分:开关、控制和保护器件GB/T 4728.7-2000(8)电气简图用图形符号第8部分:测量仪表、灯和信号器件GB/T 4728.8-2000(9)电气简图用网形符号第9部分:电信:交换和外围设备GB/T 4728.9-1999(10)电气简图用图形符号第10部分:电信:传输GB/T 4728.10-1999(11)电气简图用图形符号第11部分:建筑安装平面布置图GB/T 4728.11-2000(12)电气简图刚图形符号第12部分:二进制逻辑元件GB/T 4728.12-1996(13)电气简图用图形符号第13部分:模拟元件GB/T 4728.13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。
电气制图及电气图形符号国家标准整理为了帮助大家更好地备考2017年的,为大家带来一份电气制图及电气图形符号国家标准整理,希望能对大家有帮助,更多内容欢迎关注网!电气制图及电气图形符号国家标准主要包括如下四个方面:【1】、电气制图4项;【2】、电气简图用图形符号13项;【3】、电气设备用图形符号2项;【4】、主要的相关国家标准13项。
1.电气制图国家标准GB/T6988GB/T6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一,并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1~3部分,而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB/T6988-1997《电气技术用文件的编制》,发布于1997年,对应于GB6988,主要包括以下几个分标准:(1)GB/T6988.1《电气技术用文件的编制第1部分:一般要求》;(2)GB/T6988.2《电气技术用文件的编制第2部分:功能性简图》;(3)GB/T6988.3《电气技术用文件的编制第3部分:接线图和接线表》。
电气制图国家标准还有GB7356《电气系统说明书用简图的编制》和GB5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2.《电气简图用图形符号》国家标准GB/T4728:GB/T4728《电气简图用图形符号》国家标准共有13项,发布于1996~2005年,是GB4728《电气图用图形符号》的修订版,属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB/T4728由以下13部分组成:(1)电气图用图形符号第1部分:总则GB/T4728.1-2005(2)电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB/T4728.2-2005(3)电气简图用图形符号第3部分:导体和连接件GB/T4728.3-2005(4)电气简图用图形符号第4部分:基本无源元件GB/T4728.4-2005(5)电气简图用图形符号第5部分:半导体管和电子管GB/T4728.5-2005(6)电气简图用图形符号第6部分:电能的发生与转换GB/T4728.6-2000(7)电气简图用图形符号第7部分:开关、控制和保护器件GB/T4728.7-2000(8)电气简图用图形符号第8部分:测量仪表、灯和信号器件GB/T4728.8-2000(9)电气简图用网形符号第9部分:电信:交换和外围设备GB/T4728.9-1999(10)电气简图用图形符号第10部分:电信:传输GB/T4728.10-1999(11)电气简图用图形符号第11部分:建筑安装平面布置图GB/T4728.11-2000(12)电气简图刚图形符号第12部分:二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13部分:模拟元件GB/T4728.13-1996有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。
电气制图标准电气制图是电气工程中非常重要的一环,它是电气工程设计的基础,也是电气工程施工和运行的指导依据。
在电气制图的编制过程中,必须遵循一定的标准,以确保图纸的准确性和可靠性。
本文将介绍一些常见的电气制图标准,以供大家参考和学习。
首先,电气制图应符合国家标准和行业规范。
国家标准是保证电气制图质量的基础,而行业规范则是对国家标准的进一步细化和规范。
在进行电气制图时,必须严格遵守相关的国家标准和行业规范,以确保图纸的准确性和规范性。
其次,电气制图应具有清晰明了的图面布局。
在进行电气制图时,应合理安排图面的布局,使得图纸整体清晰明了,便于阅读和理解。
各个元件和线路应该有明确的位置和标识,避免混乱和混淆。
另外,电气制图应该包含完整的图框和图幅。
图框是电气制图的外围边界,图幅则是图框之内的有效绘图区域。
在进行电气制图时,必须合理设计图框和图幅,使得图纸既不显得拥挤,又不显得空旷,保证图面的整体美观和合理性。
此外,电气制图应该注明图名、图号、比例尺和制图日期等基本信息。
图名是对图纸内容的简要概括,图号是对图纸的唯一标识,比例尺是图纸中实际长度与绘制长度之间的比值,制图日期是图纸的编制日期。
这些基本信息对于电气制图的管理和使用非常重要,必须在图纸上清晰明了地标注出来。
最后,电气制图应具有正确的符号和标识。
在进行电气制图时,应该选择符合国家标准和行业规范的电气符号和标识,避免使用不规范的符号和标识,以确保图纸的准确性和可靠性。
同时,应该注意符号和标识的大小和清晰度,使得它们在图纸上清晰可辨,便于使用和识别。
总之,电气制图是电气工程中非常重要的一环,它直接关系到电气工程设计、施工和运行的质量和效果。
在进行电气制图时,必须严格遵循相关的标准和规范,确保图纸的准确性和规范性。
希望本文介绍的电气制图标准对大家有所帮助,谢谢阅读!。
常用电气图的制图规范(1)
电气图是工业现场使用最为广泛的图形化展示电气控制系统的方式之一。
为了确保电气图在工业应用中能够更好地发挥作用,制图规范也
成为了制图过程中的重要一环。
下面介绍常用电气图的制图规范。
1、图形布局规范
电气图必须做到图形布局合理,各元件、线路之间须遵循一定的间隔、相邻各元件之间的距离需保持较为合适的比例。
2、图案标识规范
各元件要按照图册所给出的图案,严格进行标识,以确保电气图的一
致性和标准化。
3、画图线条规范
在画线时,必须保持笔画的清晰明确,需要按照约定的线条类型,如
实线、虚线等进行绘制。
同时,应区别颜色、粗细等,以表示不同的
含义或功用。
4、符号规范
图文符号将电气图与文字相结合,能够更直观、简洁地表达电气原理
和电路结构,必须使用规定图文符号,以保证电气图符号的一致性。
5、比例尺规范
根据图面实际尺寸与系统尺寸多少之比的大小关系,制定相应的比例尺,并严格执行,防止尺寸交错,相互干扰等情况的发生。
通常,比
例尺的范围为1:1到1:100之间。
6、图册编制规范
电气图册应编制详实、完备、可读性强,按系统、设备、图数等顺序
进行顺序编制,同时应该配备丰富、详尽的图例和注释,方便使用者
理解。
综上,制图规范是确保电气图能够在实践中发挥应有作用的前提和基础。
制图人员应严格按照规定标准制图,并在实践中不断总结、完善,提高电气图品质和制图效率,从而更好地服务于工业现场的生产运营。
电气专业制图标准一.图纸编制图纸一般参照下列顺序编制:目录、电气设计说明及材料表、系统图(一、二……)、平面图(动力平面图、照明平面图、消防平面图、接地平面图);二.字体1.文字样式:STANDARD ,SHX字体:tssdeng.shx ,大字体:hztxt.shx ,宽高比例:0.7。
2.字高及设备块尺寸:1:100的图纸(字高400,设备块尺寸400);1:150的图纸(字高400~600,设备块尺寸400~600);1:200的图纸(字高600~800,设备块尺寸600~800);其余比例的图纸按1:100的标准进行缩放。
三.图面表达1.导线宽度,应根据图纸比例选用:1:100及1:150的图纸,照明、动力、消防线宽0.6~1,接地、防雷线宽11:200的图纸,照明、动力、消防线宽0.8~1,接地、防雷线宽1 2.导线线型及颜色:普通照明线:红色应急照明线:红色动力插座线:黄色接地线:特殊线型防雷线:普通线型+图块报警联动总线:DC24V电源线路:消防电话线路:消防总线电话线路:消防广播线路:消火栓泵、排烟风机手动控制线:漏电火灾报警控制线:3.导线打断间距:1:100及1:150的图纸,导线打断间距300~5001:200的图纸,导线打断间距500~8004.标导线数:3根导线采用斜线数量表示,4根及以上采用数字表示1:100及1:150的图纸,字高4,宽高比0.71:200的图纸,字高8,宽高比0.75.配电箱和配电回路的编号:(1) 配电箱编号:x代表栋号或者地下室层数,a代表楼层数或者防火分区分区数,b代表序号动力配电箱xAPPa-b 动力配电箱xAPEa-b照明配电箱xALa-b 应急照明配电箱xALEa-b风机配电箱xFAPa-b 电梯配电箱xTAPa-b潜水泵配电箱xQAPa-b 卷帘门配电箱xJAPa-b(2) 低压出线回路编号:x代表栋号或者地下室层数,a代表序号xWL-a xWLE-a(3) 配电箱出线回路编号:a代表楼层数或者防火分区分区数,与该配电箱编号a统一,c代表序号xAPPa-b箱:Pa-c xAPEa-b箱:PEa-cxALa-b箱:La-c xALEa-b箱:LEa-cxFAPa-b箱:Fa-c xTAPa-b箱:Ta-cxQAPa-b箱:Qa-c xJAPa-b箱:Ja-c6.清理建筑图,把和本专业无关的东西删了,把建筑图各图层颜色改为8号色,新建一个“电”层,所有与本专业有关的制图均在本层上。
电气制图标准大全电气制图及电气图形符号国家标准主要包括如下四个方面: 【1】、电气制图4项;【2】、电气简图用图形符号 13项;【3】、电气设备用图形符号 2项;【4】、主要的相关国家标准 13项。
1(电气制图国家标准 GB,T 6988GB,T 6988等同或等效采用国际电工委员会IEC有关的标准。
这个国家标准的发布和实施使我国在电气制图领域的工程语言及规则得到统一,并使我国与国际上通用的电气制图领域的工程语言和规则协调一致。
这个标准的前三部分等同采用IECl082的第1,3部分,而第四部分等效采用IEC848(1988)的《控制系统功能表图的绘制》。
GB,T 6988-1997《电气技术用文件的编制》,发布于1997年,对应于GB 6988,主要包括以下几个分标准:(1)GB,T 6988(1《电气技术用文件的编制第1部分:一般要求》;(2)GB,T 6988(2《电气技术用文件的编制第2部分:功能性简图》;(3)GB,T 6988(3《电气技术用文件的编制第3部分:接线图和接线表》。
电气制图国家标准还有GB 7356《电气系统说明书用简图的编制》和GB 5489《印制板制图》。
有关以上电气制图国家标准的详细资料可参见中国标准出版社的《电气制图国家标准汇编》一书。
2(《电气简图用图形符号》国家标准GB,T 4728GB,T 4728《电气简图用图形符号》国家标准共有13项,,发布于1996,2005年,是GB 4728《电气图用图形符号》的修订版,属于国家推荐标准。
这13个国标都是等同采用最新版本的国际电工委员会IEC617系列标准修订后的新版国家标准。
GB,T 4728由以下13部分组成:(1)电气图用图形符号第1部分:总则 GB,T 4728(1-2005(2)电气简图用图形符号第2部分:符号要素、限定符号和其他常用符号GB,T 4728(2-2005(3)电气简图用图形符号第3部分:导体和连接件 GB,T 4728(3-2005(4)电气简图用图形符号第4部分:基本无源元件 GB,T 4728(4-2005(5)电气简图用图形符号第5部分:半导体管和电子管 GB,T 4728(5-2005(6)电气简图用图形符号第6部分:电能的发生与转换 GB,T 4728(6-2000(7)电气简图用图形符号第7部分:开关、控制和保护器件 GB,T 4728(7-2000(8)电气简图用图形符号第8部分:测量仪表、灯和信号器件 GB,T 4728(8-2000(9)电气简图用网形符号第9部分:电信:交换和外围设备 GB,T 4728(9-1999(10)电气简图用图形符号第10部分:电信:传输 GB,T 4728(10-1999(11)电气简图用图形符号第11部分:建筑安装平面布置图 GB,T 4728(11-2000(12)电气简图刚图形符号第12部分:二进制逻辑元件 GB,T 4728(12-1996(13)电气简图用图形符号第 13部分:模拟元件 GB,T 4728(13-1996 有关以上电气简图用图形符号国家标准的详细资料可参见中国标准出版社出版的《电气简图用图形符号国家标准汇编》一书。
常用电气图纸制图规范一、图纸格式电气图纸应采用A4幅面,竖向构图,设计区域外框线用细实线绘制,标题栏位于长边方向左侧,可根据实际情况调整。
图纸分原理图、接线图、大样图等,分别采用不同的图纸格式。
二、图纸内容1.电气原理图应清晰明了,易于理解,能够反映电路的工作原理和控制流程。
2.接线图应详细标明接线端子、导线型号、线号等信息,以便生产和施工。
3.大样图应提供具体设备的安装位置、尺寸等信息,为生产和施工提供指导。
三、符号标准电气图纸中的符号应符合国家相关标准,包括文字符号和图形符号。
符号应清晰、准确,符合通用习惯。
对于特定行业的特殊符号,应注明符号含义,并确保在相关行业内的通用性。
四、图纸标注电气图纸中的标注应准确、完整、清晰,包括文字说明、尺寸标注、参数标注等。
标注应采用标准的单位和格式,如电流采用A、电压采用V等。
对于关键的标注,应特别注意其准确性和清晰度。
五、图纸审查电气图纸在输出前应进行严格的审查,包括内容审查、格式审查、符号审查、标注审查等。
审查人员应具备一定的电气知识和经验,以确保图纸的质量和正确性。
对于存在问题的图纸,应进行修改和完善。
六、图层管理在制作电气图纸时,应采用图层管理的方式对图纸进行分层编辑。
图层应按功能、区域等划分,便于编辑和管理。
对于重要的图层,应进行特别标注和管理。
七、图纸版本管理电气图纸应进行版本管理,以确保图纸的准确性和一致性。
每次修改都应在图纸上注明修改内容、修改原因和修改日期等信息。
在打印输出时,应选择正确的版本,确保输出的图纸符合实际需求。
同时,应对不同版本的图纸进行归档保存,以便日后查阅和追溯。
八、打印输出电气图纸打印输出时,应选择合适的打印机和纸张,确保打印质量和效果。
打印时应注意颜色、线宽等细节问题,确保图纸清晰易读。
打印后应对图纸进行校对和审核,确保无误后才能交付使用。
同时,应注意节约纸张和墨水等资源,避免浪费。
