电气制图一般规则国家标准：GB／T14689-2008《技术制图图纸幅面和格式》GB／T 6988-2008《电气技术用文件的编制》GB／T 4728-1997 《电气简图用图形符号》GB／T 16679-2009《工业系统、装置与设备以及工业产品信号代号》GB／T5094-2002《工业系统、装置与设备以及工业产品结构原则和参照代号》GB／T10609.1-2008《技术制图标题栏》一、一般规定（一）图纸1、图纸幅面尺寸基本幅面：Ａ０：８４１×１１８９Ａ１：５９４×８４１Ａ２：４２０×５９４Ａ３：２９７×４２０Ａ４：２１０×２９７应优先基本幅面。
加长幅面：Ａ３×３：４２０×８９１Ａ３×４：４２０×１１８９Ａ４×３：２９７×６３０Ａ４×４：２９７×８４１Ａ４×５：２９７×１０５１必要时，也允许选用加长幅面。
这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出.2、图框格式图框线：粗实线3、标题栏1）每张图纸上都必须画出标题栏2）标题栏的位置应位于图纸的右下角，与看图方向一致，如上图2~图53）标题栏的字体（除签名外）：见后面4) 标题栏的线型：见后面5）标题栏的组成*更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。
更改区的内容应按由下而上的顺序填写，也可根据实际情况顺延，或放在图样中其他地方，但应有表头。
标记：按照有关规定或要求填写更改标记。
处数：填写同一标记所表示的更改数量。
分区：必要时按照有关规定填写。
更改文件号：填写更改所依据的文件号。
签名和年月日：填写更改人的姓名和更改的时间。
*签字区：一般由设计、审核、工艺、标准化、批准、签名和年月日等组成。
签字区一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和年月日。
*其他区：一般由材料标记、阶段标记、重量、比例、共张第张和投影符号等组成。
![电气工程cad制图规范标准[详]](https://img.taocdn.com/s1/m/282a9c32763231126fdb111b.png)
建筑电气制图标准国家现行的标准、规范、图集：《电气简图用图符号第1部分：一般要求》GB/T 4728.1-2005/IEC 60617《电气简图用图符号第2部分：符号要素、限定符号和其他常用符号》GB/T 4728.2-2005/IEC 60617《电气简图用图符号第3部分：导体和连接件》GB/T 4728.3-2005/IEC 60617《电气简图用图符号第4部分：基本无源元件》GB/T 4728.4-2005/IEC 60617《电气简图用图符号第5部分：半导体管和电子管》GB/T 4728.5-2005/IEC 60617《电气简图用图符号第6部分：电能的发生和转换》GB/T 4728.6-2005/IEC 60617《电气简图用图符号第7部分：开关、控制和保护电器》GB/T 4728.7-2005/IEC 60617 《电气简图用图符号第8部分：测量仪表、灯和信号器件》GB/T 4728.8-2005/IEC 60617 《电气简图用图符号第9部分：电信：交换和外围设备》GB/T 4728.9-2005/IEC 60617 《电气简图用图符号第10部分：电信：传输》GB/T 4728.10-2005/IEC 60617《电气简图用图符号第11部分：建筑安装平面布置图》GB/T 4728.11-2005/IEC 60617 《电气技术文件的编制第1部分：规则》GB/T 6988.1-2008/IEC 61082-1:2006《电气设备用图图形符号第2部分：图形图号》GB/T 5465.2-2008/IEC 60417 DB:2006 《工业系统、装置与设备及工业产品——结构原则与参照代号第2部分：项目的分类与分类码》GB/T 5094.2-2003/IEC 61346-2:2000《技术产品及技术产品文件结构原则字母代码按项目用途和任务划分的主类和子类》GB/T 20939-2007/IEC PAS 62400:2005《人机界面标志标识的基本和安全规则导体的颜色或数字标识》GB/T 7947-2006/IEC 60446:1999《人机界面标志标识的基本和安全规则指示器和操作器的编码规则》GB/T 4025-2003/IEC 60073:1996《人机界面标志标识的基本和安全规则设备端子和特定导体终端标识及字母数字系统的应用通则》GB/T 4026-2004/IEC 60445:1999《电工术语低压电器》GB/T 2900.18-2008《电气工程CAD制图规则》GB/T 18135-2008《三相交流系统短路电流计算》GB/T15544-1995《电信工程制图与图形符号规定》YD/T 5015-2007《消防技术文件用消防设备图形符号》GB/T 4327-2008《火灾报警设备图形符号》GA/T 229-1999《广播电影电视工程设计图形符号和文字符号》GY/T 5059-1997《安全防范系统通用图形符号》GA/T 74-2000《建筑暖通空调制图标准》GB/T 50114-2010《建筑给水排水制图标准》GB/T 50106-2010广东省建科建筑设计院1总则1.0.1 为了统一电气专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

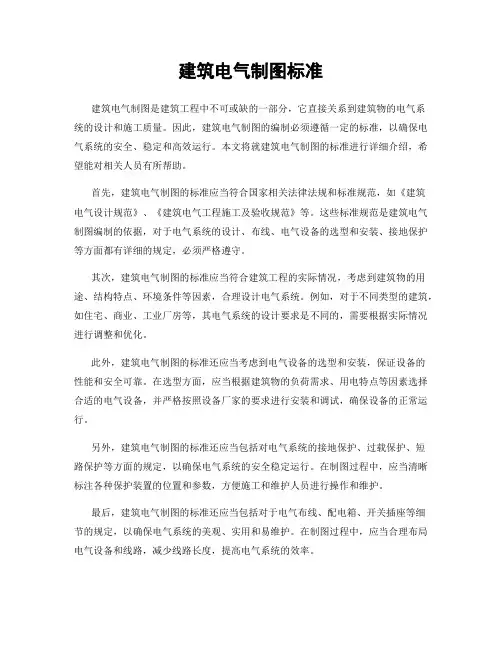

建筑电气制图标准建筑电气制图是建筑工程中不可或缺的一部分，它直接关系到建筑物的电气系统的设计和施工质量。
因此，建筑电气制图的编制必须遵循一定的标准，以确保电气系统的安全、稳定和高效运行。
本文将就建筑电气制图的标准进行详细介绍，希望能对相关人员有所帮助。
首先，建筑电气制图的标准应当符合国家相关法律法规和标准规范，如《建筑电气设计规范》、《建筑电气工程施工及验收规范》等。
这些标准规范是建筑电气制图编制的依据，对于电气系统的设计、布线、电气设备的选型和安装、接地保护等方面都有详细的规定，必须严格遵守。
其次，建筑电气制图的标准应当符合建筑工程的实际情况，考虑到建筑物的用途、结构特点、环境条件等因素，合理设计电气系统。
例如，对于不同类型的建筑，如住宅、商业、工业厂房等，其电气系统的设计要求是不同的，需要根据实际情况进行调整和优化。
此外，建筑电气制图的标准还应当考虑到电气设备的选型和安装，保证设备的性能和安全可靠。
在选型方面，应当根据建筑物的负荷需求、用电特点等因素选择合适的电气设备，并严格按照设备厂家的要求进行安装和调试，确保设备的正常运行。
另外，建筑电气制图的标准还应当包括对电气系统的接地保护、过载保护、短路保护等方面的规定，以确保电气系统的安全稳定运行。
在制图过程中，应当清晰标注各种保护装置的位置和参数，方便施工和维护人员进行操作和维护。
最后，建筑电气制图的标准还应当包括对于电气布线、配电箱、开关插座等细节的规定，以确保电气系统的美观、实用和易维护。
在制图过程中，应当合理布局电气设备和线路，减少线路长度，提高电气系统的效率。
总之，建筑电气制图的标准对于建筑电气系统的设计和施工至关重要，必须严格遵守相关规范和标准，合理设计、合理选型、合理布线，确保电气系统的安全、稳定和高效运行。
希望本文对于建筑电气制图的标准有所帮助，谢谢阅读。
12DX01105SFD1015D202-204D702-116D303-216D303-3D101-1～707SD101-81D500～D502(上册) 2D503～D505(下册) 3D701-1～3404DX002509BD9619DX101-1719DX101-1818D802916D707-110D800-1～311D800-6～812D800-4～51309DX0041409DX0031505SDX0061605SDX00517D301-1～31816D401-51903D702-32019D702-72105D702-42212DX603《建筑电气制图标准》图示《人民防空地下室设计规范》图示--电气专业柴油发电机组设计与安装常用低压配电设备安装常用风机控制电路图常用水泵控制电路图电缆敷设（2013年合订本）电力电缆井设计与安装防雷与接地 上册（2016年合订本）防雷与接地 下册（2016年合订本）封闭式母线及桥架安装（2004年合订本）工程建设标准强制性条文及应用示例（房屋建筑部分-电气专业）火灾自动报警与联动控制建筑电气常用数据建筑电气常用数据建筑电气工程施工安装建筑电气设施抗震安装民用建筑电气设计与施工 （上册·2008年合订本）民用建筑电气设计与施工 (下册·2008年合订本)民用建筑电气设计与施工 (中册·2008年合订本)民用建筑工程电气初步设计深度图样民用建筑工程电气施工图设计深度图样民用建筑工程设计常见问题分析及图示--电气专业民用建筑工程设计互提资料深度及图样-电气专业室内管线安装（2004年合订本）水下及潮湿环境电气设备设计与安装特殊灯具安装应急照明设计与安装用户终端箱住宅小区建筑电气设计与施工。
电气制图标准精选（最新）G4026《GB/T4026-2004 设备端子和特定导体终端标识及字母数字系统的应用通则》G5094.1《GB/T5094.1-2002 工业系统、装置与设备结构原则与参照代号:基本规则》G5094.2《GB/T5094.2-2003 工业系统、装置与设备以及工业产品--结构原则与参照代号:项目的分类与分类码》G5094.3《GB/T 5094.3-2005 工业系统、装置与设备以及工业产品结构原则与参照代号:应用指南》G5094.4《GB/T5094.4-2005 工业系统、装置与设备以及工业产品--结构原则与参照代号:概念的说明》G6988.1《GB/T 6988.1-2008 电气技术用文件的编制第1部分:规则》G6988.5《GB/T 6988.5-2006 电气技术用文件的编制:索引》G6988.6《GB/T6988.6-1993 控制系统功能表图的绘制》G7947《GB 7947-2010 人机界面标志标识的基本和安全规则导体颜色或字母数字标识》G11499《GB/T11499-2001 半导体分立元件文字符号》G13534《GB/T 13534-2009 颜色标志的代码》G16679《GB/T 16679-2009 工业系统、装置与设备以及工业产品信号代号》G17564.1《GB/T 17564.1-2005 电气元器件的标准数据元素类型和相关分类模式:定义-原则和方法》G17564.2《GB/T 17564.2-2005 电气元器件的标准数据元素类型和相关分类模式:EXPRESS 字典模式》G17564.3《GB/T 17564.3-1999 电气元器件的标准数据元素:维护和确认的程序》G17564.4《GB/T 17564.4-2001 电气元器件的标准数据元素类型和相关分类模式:IEC标准数据元素类型、元器件类别和项的基准集》G17564.5《GB/T 17564.5-2007 电气元器件的标准数据元素类型和相关分类模式:EXPRESS字典模式扩展》G18656《GB/T18656-2002 工业系统、装置与设备以及工业产品内端子的标识》G20295《GB/T 20295-2014 二进制逻辑元件和模拟元件符号的应用》G21654《GB/T 21654-2008 顺序功能表图用GRAFCET规范语》G26852《GB/T 26852-2011 CAx系统中机电和电气应用之间的互操作要求》G26853.1《GB/T 26853.1-2011 成套设备、系统和设备文件的分类和代号第1部分：规则和分类表》G50786《GB/T 50786-2012 建筑电气制图标准》QJ978A《QJ 978A-2005 航天电子产品装配图简化画法》QJ3154《QJ 3154-2002 计算机辅助设计电气制图基本规定及管理要求》WJ20022《WJ 20022-2012 兵器产品电气系统参照代号》HB6636《HB 6636-2006 航空电气系统及设备的参照代号》HB6637.1《HB 6637.1-2006 航空电气图编制方法第1部分：飞机》HB6637.2《HB 6637.2-2006 航空电气图编制方法第2部分：机载设备》SJ958《SJ/T958-2000 电子束管电子光学系统电极命名方法》SJ960《SJ/T960-2000 电子束管侧引出线取向图示法》J7073《JB/T 7073-2006 电机和水轮机图样简化规定》TB1120《TB/T 1120-2000 通信信号产品图样及技术文件的编号原则》TB1398《TB/T 1398-2001 机车电气设备文字符号》。
设计中心设备室
电气制图标准
批准日期：生效日期：
编制：审核：批准：
0目录
1 概述 (1)
2 绘图软件 (1)
3 制图规范 (1)
4 设计文件 (1)
4.1 图纸目录 (1)
4.2 设备材料表 (2)
4.3 设计说明 (4)
4.4 系统图 (4)
4.5 平面图、详图 (5)
4.6 控制原理图 (6)
5 设计图纸具体要求 (6)
5.1 图例符号 (6)
5.2 图纸深度 (10)
5.3 图层设置标准 (10)
5.4 图纸字体及线宽 (11)
5.5 计算机绘图电气初始设置 (11)
5.6 图纸格式 (11)
5.7 图纸编号 (11)
5.8 图纸排列 (12)
5.9 图纸比例 (12)
5.10 箱体编号 (12)
5.11 线路编号 (12)
5.12 电气制图注意事项 (12)
1概述
本标准规定了电气专业制图规范，其中包括图纸目录，设计说明，图例符号，图纸深度，图层设置，图纸字体及线宽，常用字型字高，施工图字高与线宽关系，计算机绘图电气初始设置，图纸幅面、图签，标题栏的格式，图纸编号，图纸排列，图纸比例，箱体编号，线路编号等内容。
设计人员遵循此标准，使电气制图的表达清晰、完整、统一，工作达到规范化、标准化、网络化的目标。
本标准适用于天津二十冶工程技术分公司设备室电气专业。
2绘图软件
设备室电气专业统一使用AUTOCAD 2010为基础绘图软件，使用天正电气8.2。
要求电气专业设计人员在设计绘图过程中，以指定天正电气8.2辅助软件绘图为主，CAD为辅。
3制图规范
工程制图严格遵照国家有关深度规定和制图标准的要求，要求所有图面的表达方式均保持一致。
详见：《房屋建筑制图统一标准》GB/T 50001-2010
《电气工程CAD制图规则》GB/T 18135-2008
《民用建筑工程电气设计深度图样》09DX003~004
4设计文件
在施工图设计阶段，电气专业设计文件应包括以下内容：
■图纸目录；
■设备材料表；
■设计说明；
■系统图；
■平面图；
■控制原理图。
如引用国家标准图集，设计只需要对修改的部分加以说明。
4.1图纸目录
图纸目录采用统一形式，见图4-1。
4.2设备材料表
设备材料表采用统一形式，见图4-2。
图4-1 图纸目录
图4-2 设备材料表
4.3设计说明
施工设计说明包括以下几点内容
■工程概况。
■设计依据、设计范围、设计内容、电气系统的主要指标；
■各系统的施工要求和注意事项；
■设备主要技术要求；
■防雷及接地保护等其它系统有关内容；
■电气节能及环保措施；
■与相关专业的技术接口要求；
■对承包商深化设计图纸的审核要求。
4.4系统图
1.配电箱（或控制箱）系统图，应标注配电箱编号、型号，进线回路编号；标注各元件
型号、规格、整定值；配出回路编号、导线型号规格、负荷名称等（对于单相负荷应标明相别），对有控制要求的回路应提供控制原理图或控制要求；对重要负荷供电回路宜标明用户名称。
上述配电箱（或控制箱）系统内容在平面上标注完整的，可不单独出配电箱（或控制箱）系统图。
2.变、配电站设计图竖向配电系统图，以建筑物、构筑物为单位，自电源点开始至终端
配电箱止，按设备所处相应楼层绘制，应包括变、配电站变压器台数、容量、发电机台数、容量、各处终端配电箱编号，自电源引出回路编号（与系统图一致），接地干线规格。
3.变、配电站设计图高、低压配电系统图（一次线路图）。
图中应标明母线的型号、规
格；变压器、发电机的型号、规格；开关、断路器、互感器、继电器、电工仪表（包括计量仪表）等的型号、规格、整定值。
图下方表格标注：开关柜编号、开关柜型号、回路编号、设备容量、计算电流、导体型号及规格、敷设方法、用户名称、二次原理方案号（当选用分格开关柜时，可增加小室高度或模数等相应栏目）。
4.变、配电站设计图继电保护及信号原理图。
继电保护及信号二次原理方案，宜选用标
准图、通用图。
当需要对所选用标准图或通用图进行修改时，只需绘制修改部分并说明修改要求。
控制柜、直流电源及信号柜、操作电源均应选用企业标准产品，图中标示相关产品型号、规格和要求。
5.监控系统方框图绘至DDC站止；随图说明相关建筑设备监控（测）要求、点数、DDC
站位置；配合承包方了解建筑设备情况及要求，对承包方提供的深化设计图纸审查其内容。
系统图为电气设计原理图，其包含内容见图4-3。
图4-3.系统图内容
4.5平面图、详图
1.配电平面图应包括建筑门窗、墙体、轴号、主要尺寸、工艺设备编号及容量；布置配
电箱、控制箱，并注明编号；绘制线路始、终位置包括控制线路，标注回路规格、编号、敷设方式；凡需要专项设计场所，其配电和控制设计图随专项设计，但配电平面上应相应标注预留的配电箱，并标注预留容量；图纸应有比例。
2.照明平面图应包括建筑门窗、墙体、轴号、主要尺寸、标注房间名称、绘制配电箱、
灯具、开关、插座、线路等平面布置，标明配电箱编号，干线、分支线回路编号；凡需二次装修部位，其照明平面图由二次装修设计，但配电或照明平面图上应相应标注预留的照明配电箱，并标注预留容量；有代表性的场所的设计照度值和设计功率密度值；图纸应有比例。
3.变、配电站设计图平、剖面图。
按比例绘制变压器、发电机、开关柜、控制柜、直流
及信号柜、补偿柜、支架、地沟、接地装置等平面布置、安装尺寸等，以及变、配电站的典型剖面图。
当选用标准图时，应标注标准图号、页次，标注进出线回路编号、敷设安装方法，图纸应有比例。
4.防雷、接地及安全设计图，绘制建筑物顶层平面，应有主要轴线号、尺寸、标高、标
注避雷针、避雷带、引下线位置。
注明材料型号规格、所涉及的标注图编号、页次，图纸应标注比例。
平面图包含内容见图4-4。
图4-4 平面图、详图内容
4.6控制原理图
二次原理图引用国家建筑标准设计图集，可不出图。
5设计图纸具体要求
此章规定了图纸设计的具体要求及规范。
5.1图例符号
设计应以图样表示，不得以文字代替绘图。
如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。
有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内。
本专业图例符号如图5-1、5-2、5-3所示，自编图例应注明名称、安装方式及备注。
图5-1 图例符号表（一）
图5-2 图例符号表（二）
图5-3 图例符号表（三）
5.2图纸深度
工程图纸应达到国家规范规定深度。
5.3图层设置标准
图层及线型标准见图5-4。
图5-4 电气专业图纸图层设置标准
5.4图纸字体及线宽
汉字字型优先采用hztxt.shx；西文优先考虑romans.shx和simplex。
常用字型、字高及各不同比例施工图字高与线宽关系分别见表5-1和表5-2。
表5-1常用字型、字高表
表5-2 各不同比例施工图字高与线宽关系表
5.5计算机绘图电气初始设置
■设定电气图层，如WIRE-照明；
■柱子设为空心；
■平面图设置如表5-3。
表5-3 平面图设置
5.6图纸格式
图纸幅面、图签及标题栏格式按公司统一规定执行。
5.7图纸编号
电气专业采用统一标号如下：
■规划设计采用电规—××；
■初步设计采用电初—××；
■施工图采用电施—××。
5.8图纸排列
图纸的排列应符合下列要求：
■初步设计的图纸目录应以工程项目为单位进行编写；施工图的图纸目录应以工程单体项目为单位进行编写
■工程项目的图例、主要设备表、设计说明等如一张图纸幅面不够使用时可采用 2 张图纸编排。
■图纸图号应按下列规定编排：系统原理图在前，平面图、放大图、详图依次在后，平面图中应地下各层在前，地上各层依次在后；总平面图在前，详图依次在后。
5.9图纸比例
电气专业施工图常用比例宜与工程项目设计的主导专业一致。
5.10箱体编号
■AA-照明配电柜AP-动力配电柜
■AL-照明配电箱ALE-应急照明配电箱
■AS-信号箱AC-控制箱
■AW-电表箱AX-插座箱
■①AL1-2-3 AL代表照明配电箱，1代表一层，2代表分区号，3代表编号；
■②APFJ1-2-3 AP代表动力配电箱；FJ代表设备，FJ代表风机，SF代表送风机，PY代表排烟风机,K代表空调，Q代表潜污泵，JL代表卷帘，T代表电梯；1代表一层，2代表分区号，3代表编号；
5.11线路编号
■WP 电力线路
■WPE 应急电力线路
■WL 照明线路
■WLE 应急照明线路
5.12电气制图注意事项
①避免图面错、漏、碰、缺、重叠，尤其标注与文字相重叠。
②做到设计正确，选用计算公式正确、参数合理，运算可靠，符合标准、规范、规程及本单位技术措施。
③对设计文件既要保证设计时间、又要保证设计质量，以质量为重。
④图幅选择合理，图面布置紧凑，避免浪费。
⑤过大的平面图经分割后，应在每张小平面图上应有一个小的分区示意图。
以便表明各分区之间的关系。
⑥配电系统图的左右关系应与在现场看到的配电柜的左右关系一致。
