电气制图规范

电气图纸制图规范是电气工程中一个非常重要的环节，在电气工程设计阶段，通过电气图纸，我们可以把电气工程中的各种设备、线路、元器件等信息进行展示和表述。

因此，为了使得化，在电气工程设计、安装、维护阶段都能够更加顺畅，我们需要了解一些。

一、的作用1.保证电气工程的安全性。

在电气工程中，需要保证电气设备、线路等都具有安全性，而这与电气图纸的绘制是十分相关的。

电气图纸中如果存在不规范的疏漏或错误，可能会影响到电气设备运行，或者驱使不正常的电机、电器启动，导致电气事故的发生。

2.方便电气工程设计的实施。

通过，我们可以对所需要的电气元器件、线路、电机等进行标识和描述，方便电气工程设计的实施。

尤其对于规模较大的电气工程，电气图纸可让其代码有条不紊、有迹可循，方便施工人员依照设计方案进行工作。

3.促进电气工程的维护和升级。

在电气工程的维护和升级阶段，经常出现需要更换某些元器件、修改线路和电器等操作。

而如果化的话，就能够揭示出电气工程中的各种配电信息和控制要素，方便维护人员进行调整和核查。

二、的要点1.字体的规范。

电气图纸中的字体是非常重要的，因为它代表了电气元器件和各种元素的标识。

因此，字体的大小和颜色都应该遵循一定的规范，标准的字体和字号能够保证图纸的清晰度和易读性。

2.符号的规范。

电气图纸中各个元器件、线路和控制单元都有标准的符号，而这些符号是被设计专业机构所统一规定的。

因此，在进行电气图纸的制图时，需要使用标准的符号，且它们的大小和位置应该设置在标准的位置。

3.线的规范。

电气图纸中的线条也需要遵循一定的规范，包括线的粗细、颜色、线型、箭头等。

正确的线条使得图纸简洁明了，方便文档的理解。

4.标签的规范。

所有的元器件和线路都需要设置标签，标签的内容应该清晰、明确、准确。

同时所有使用的标签必须依据统一的标注规范进行设置，以方便检查。

5.布局的规范。

图纸的布局对于最终的呈现是非常重要的。

因此，需要保证每张图纸能够呈现和表述电气工程设计所需的所有内容，同时要避免布局混乱、内容紊乱、重叠或草率的缺陷。

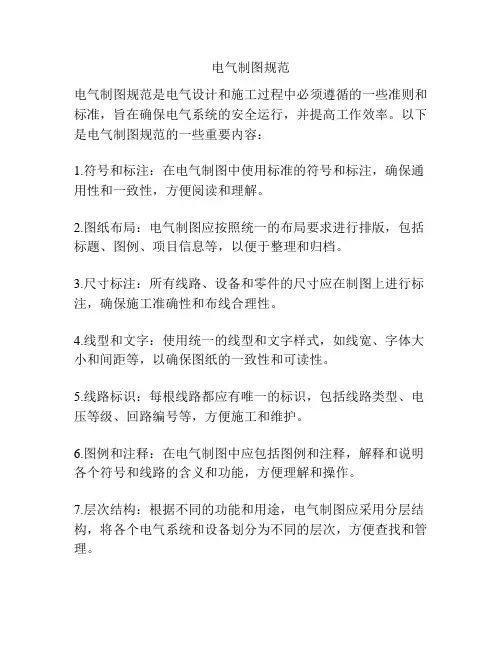

电气制图规范电气制图规范是电气设计和施工过程中必须遵循的一些准则和标准，旨在确保电气系统的安全运行，并提高工作效率。

以下是电气制图规范的一些重要内容：1.符号和标注：在电气制图中使用标准的符号和标注，确保通用性和一致性，方便阅读和理解。

2.图纸布局：电气制图应按照统一的布局要求进行排版，包括标题、图例、项目信息等，以便于整理和归档。

3.尺寸标注：所有线路、设备和零件的尺寸应在制图上进行标注，确保施工准确性和布线合理性。

4.线型和文字：使用统一的线型和文字样式，如线宽、字体大小和间距等，以确保图纸的一致性和可读性。

5.线路标识：每根线路都应有唯一的标识，包括线路类型、电压等级、回路编号等，方便施工和维护。

6.图例和注释：在电气制图中应包括图例和注释，解释和说明各个符号和线路的含义和功能，方便理解和操作。

7.层次结构：根据不同的功能和用途，电气制图应采用分层结构，将各个电气系统和设备划分为不同的层次，方便查找和管理。

8.接地和接地系统：在电气制图中应标注接地和接地系统的位置和连接方式，确保电气系统的安全性和稳定性。

9.设备安装：对于设备的安装位置和方式，应在电气制图中进行标注，并指定必要的安装要求，如间距、固定方法等。

10.施工顺序：电气制图还应指导施工人员按照特定的顺序进行施工，以确保施工的合理性和安全性。

电气制图规范的目的是为了确保电气系统的正常运行和安全性，为电气工程项目的设计、施工和维护提供指导和参考，提高工作效率和质量。

同时，电气制图规范也有助于减少人为错误和失误，降低事故和故障的发生率，保护人员和设备的安全。

因此，电气制图规范对于电气工程的成功完成和项目的成功运行起到了重要的作用。

电气图纸制图规范及电气图纸旳识读措施（一）一、电气图定义:用电气图形符号、带注释旳围框或简化外形体现电气系统或设备中构成部分之间互有关系及其连接关系旳一种图。

广义地说表明两个或两个以上变量之间关系旳曲线, 用以阐明系统、成套装置或设备中各构成部分旳互有关系或连接关系, 或者用以提供工作参数旳表格、文字等, 也属于电气图之列。

二、电气图分类:1.系统图或框图: 用符号或带注释旳框, 概略体现系统或分系统旳基本构成、互有关系及其重要特性旳一种简图。

2.电路图: 用图形符号并按工作次序排列, 详细体现电路、设备或成套装置旳所有构成和连接关系, 而不考虑其实际位置旳一种简图。

目旳是便于详细理解作用原理、分析和计算电路特性。

3.功能图: 体现理论旳或理想旳电路而不波及实现措施旳一种图, 其用途是提供绘制电路图或其他有关图旳根据。

4.逻辑图: 重要用二进制逻辑（与、或、异或等）单元图形符号绘制旳一种简图, 其中只体现功能而不波及实现措施旳逻辑图叫纯逻辑图。

5.功能表图: 体现控制系统旳作用和状态旳一种图。

6.等效电路图: 体现理论旳或理想旳元件（如R、L、C）及其连接关系旳一种功能图。

7、程序图: 详细体现程序单元和程序片及其互连关系旳一种简图。

8、设备元件表: 把成套装置、设备和装置中各构成部分和对应数据列成旳表格其用途体现各构成部分旳名称、型号、规格和数量等。

9、端子功能图: 体现功能单元所有外接端子, 并用功能图、表图或文字体现其内部功能旳一种简图。

10、接线图或接线表: 体现成套装置、设备或装置旳连接关系, 用以进行接线和检查旳一种简图或表格。

⑴单元接线图或单元接线表: 体现成套装置或设备中一种构造单元内旳连接关系旳一种接线图或接线表。

（构造单元指在多种状况下可独立运行旳组件或某种组合体）⑵互连接线图或互连接线表: 体现成套装置或设备旳不同样单元之间连接关系旳一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表: 体现成套装置或设备旳端子, 以及接在端子上旳外部接线（必要时包括内部接线）旳一种接线图或接线表。

最新电器制图规范标准最新电器制图规范标准是为了确保电器设计图纸的准确性、统一性和可读性，提高设计效率和产品质量，同时满足国际和国内相关标准的要求。

以下是一些关键点，用于指导电器制图的规范：1. 图纸格式和尺寸：应符合ISO或国家标准规定的图纸尺寸，如A0、A1、A2等，并使用合适的图纸边框。

2. 比例：图纸上的比例应根据电器部件的大小和复杂性来选择，常用的比例包括1:1、1:5、1:10等。

3. 图线：应使用不同粗细的线条来区分不同的图元，如轮廓线、中心线、尺寸线等。

4. 图层管理：图纸应使用图层来管理不同的设计元素，以便于修改和打印。

5. 文字标注：所有文字应清晰可读，字体大小和样式应统一，避免使用手写或难以辨认的字体。

6. 尺寸标注：尺寸应准确无误，标注应包括尺寸线、尺寸界线、尺寸数字等，且应符合相关标准。

7. 符号和标记：电器图纸中使用的符号和标记应遵循国际电工委员会（IEC）或国家标准的规定。

8. 电气元件表示：电气元件的图形符号应符合IEC标准，且在图纸上的位置应与实际安装位置一致。

9. 接线图和布线图：接线图应清晰显示电气元件之间的连接关系，布线图则应详细展示电缆和导线的走向。

10. 材料和部件清单：图纸应附有详细的材料和部件清单，包括型号、规格、数量等信息。

11. 设计变更：任何设计变更都应在图纸上明确标注，并有相应的版本控制。

12. 审核和批准：所有图纸在发布前都应经过严格的审核和批准流程，以确保图纸的准确性和合规性。

13. 电子文件管理：电子图纸应使用统一的文件格式进行存储和管理，如DWG、DXF等，并确保数据的安全性和完整性。

14. 环保和安全：在设计过程中应考虑环保和安全因素，确保电器产品符合环保标准和安全规范。

15. 国际兼容性：对于出口产品，电器图纸应考虑目标市场的规范和标准，确保产品的国际兼容性。

通过遵循这些规范，可以确保电器制图的质量和效率，同时降低生产过程中的错误和返工，提高产品的市场竞争力。

电气制图及电气图形符号国家规范有哪些?电气制图及电气图形符号国家规范首要包含如下四个方面：【1】、电气制图4项;【2】、电气简图用图形符号13项;【3】、电气设备用图形符号2项;【4】、首要的有关国家规范13项。

1.电气制图国家规范GB/T6988GB/T6988对等或等效选用世界电工委员会IEC有关的规范。

这个国家规范的发布和施行使我国在电气制图范畴的工程言语及规矩得到一同，并使我国与世界上通用的电气制图范畴的工程言语和规矩谐和一同。

这个规范的前三有些对等选用IECl082的第1～3有些，而第四有些等效选用IEC848(1988)的《操控体系功用表图的制作》。

GB/T6988-1997《电气技能用文件的编制》，发布于1997年，对应于GB6988，首要包含以下几个分规范：(1)GB/T6988.1《电气技能用文件的编制第1有些：通常恳求》;(2)GB/T6988.2《电气技能用文件的编制第2有些：功用性简图》;(3)GB/T6988.3《电气技能用文件的编制第3有些：接线图和接线表》。

电气制图国家规范还有GB7356《电气体系阐明书用简图的编制》和GB5489《印制板制图》。

有关以上电气制图国家规范的具体资料可拜见我国规范出书社的《电气制图国家规范汇编》一书。

2.《电气简图用图形符号》国家规范GB/T4728：GB/T4728《电气简图用图形符号》国家规范共有13项，发布于1996～2005年，是GB4728《电气图用图形符号》的修订版，归于国家引荐规范。

这13个国标都是对等选用最新版别的世界电工委员会IEC617系列规范修订后的新版国家规范。

GB/T4728由以下13有些构成：(1)电气图用图形符号第1有些：总则GB/T4728.1-2005(2)电气简图用图形符号第2有些：符号要素、绑缚符号和别的常用符号GB/T4728.2-2005(3)电气简图用图形符号第3有些：导体和联接件GB/T4728.3-2005(4)电气简图用图形符号第4有些：根柢无源元件GB/T4728.4-2005(5)电气简图用图形符号第5有些：半导体管和电子管GB/T4728.5-2005 (6)电气简图用图形符号第6有些：电能的发作与改换GB/T4728.6-2000(7)电气简图用图形符号第7有些：开关、操控和维护器材GB/T4728.7-2000(8)电气简图用图形符号第8有些：丈量外表、灯和信号器材GB/T4728.8-2000(9)电气简图用网形符号第9有些：电信：沟通和外围设备GB/T4728.9-1999(十)电气简图用图形符号第十有些：电信：传输GB/T4728.十-1999(11)电气简图用图形符号第11有些：修缔造备平面组织图GB/T4728.11-2000 (12)电气简图刚图形符号第12有些：二进制逻辑元件GB/T4728.12-1996(13)电气简图用图形符号第13有些：仿照元件GB/T4728.13-1996有关以上电气简图用图形符号国家规范的具体资料可拜见我国规范出书社出书的《电气简图用图形符号国家规范汇编》一书。

常用电气图纸制图规范(1)常用电气图纸制图规范是指制定电气图纸的一些基本规定，主要涉及到电气图纸的排列、标注、尺寸及图形等方面的规范。

这些规定可以确保电气工程的顺利进行，并且更好地实施安全管理。

本文将对常用电气图纸制图规范进行详细介绍。

一、图纸标准尺寸电气图纸标准尺寸有4种，分别为A4，A3，A2和A1。

其中，A4和A3两种尺寸的电气图纸采用竖排排版的方式。

A2和A1采用横排排版的方式。

在图纸中应该注明尺寸和比例等信息。

每张图纸应放置标题栏，标题栏包括项目名称、图纸编号、图纸名称以及制图日期等，这些信息必须清晰明确，方便使用。

二、图形尺寸及标注根据电气工程的实际需求，不同的电气图形大小可以有所差别。

在绘制时，必须按照比例放大或缩小，使用合适的比例尺，按照实际物理尺寸绘制。

对于图形标注时应该准确明确，如阀门、泵、伺服表等，需要清晰地标识其名称、型号和规格等。

三、线路图标注要求线路图中，要标注所连接设备的电缆型号、规格、节数等信息。

另外，应该准确明确线路名称、线缆路径、接线板位置，确保线路连接的准确性。

保证线路的连接正确，以避免因电路短路、开路等问题而发生危险。

四、图形、文字及符号在制作电气图纸时，必须务必保证图形、文字和符号的正确，文字要注明清晰，符号要标准，以防因不规范的使用导致误解。

在的绘制中，应使用颜色分类，规范色号，以确保图纸整洁、美观。

五、板块标识电气图纸通常都有板块标识，板块标识应该清晰明确，方便阅读，并且可以不增加过多的图形。

板块标识应该按照标准的大小和比例，标识规范的名称、位号等。

通过以上常用电气图纸制图规范的介绍，我们可以看到，电气工程方面的制图要求是非常严谨的，主要是针对电气安全进行制作的。

因此，在制作电气图纸时，必须确保编辑的准确性，以减少电气工程的危险系数。

需要注意的是，电气图纸制作时，还需要对各项规范进行合理搭配，以达到最佳制图效果。

六、总结电气图纸制图规范的要求，从标准尺寸、图形尺寸及标注、线路图标注、图形、文字及符号和板块标识等方面提出了严格的规定，只有在实际的制图过程中，充分的遵循上述规范要求，才能保证整个电气工程的质量和安全。

常用电气图的制图规范(1)
电气图是工业现场使用最为广泛的图形化展示电气控制系统的方式之一。

为了确保电气图在工业应用中能够更好地发挥作用，制图规范也
成为了制图过程中的重要一环。

下面介绍常用电气图的制图规范。

1、图形布局规范
电气图必须做到图形布局合理，各元件、线路之间须遵循一定的间隔、相邻各元件之间的距离需保持较为合适的比例。

2、图案标识规范
各元件要按照图册所给出的图案，严格进行标识，以确保电气图的一
致性和标准化。

3、画图线条规范
在画线时，必须保持笔画的清晰明确，需要按照约定的线条类型，如
实线、虚线等进行绘制。

同时，应区别颜色、粗细等，以表示不同的
含义或功用。

4、符号规范
图文符号将电气图与文字相结合，能够更直观、简洁地表达电气原理
和电路结构，必须使用规定图文符号，以保证电气图符号的一致性。

5、比例尺规范
根据图面实际尺寸与系统尺寸多少之比的大小关系，制定相应的比例尺，并严格执行，防止尺寸交错，相互干扰等情况的发生。

通常，比
例尺的范围为1:1到1:100之间。

6、图册编制规范
电气图册应编制详实、完备、可读性强，按系统、设备、图数等顺序
进行顺序编制，同时应该配备丰富、详尽的图例和注释，方便使用者
理解。

综上，制图规范是确保电气图能够在实践中发挥应有作用的前提和基础。

制图人员应严格按照规定标准制图，并在实践中不断总结、完善，提高电气图品质和制图效率，从而更好地服务于工业现场的生产运营。

电气制图规范电气制图规范是指在进行电气系统设计、安装和维护时，应当遵循的一系列规定和要求。

电气制图是电气系统设计的重要组成部分，它能够准确描述电气设备的布置、连接方式、控制关系等内容，为电气系统的实施提供指导和依据。

下面就电气制图规范的内容进行详细介绍。

1.命名规范：电气图中的所有元件、设备和线路应当有唯一的标识符，并且应当在整个工程中保持一致。

2.图形符号规范：电气图中的常用元件和设备应当使用统一的符号，以便于工程师和技术人员的理解和识别。

3.图纸格式规范：电气图纸应当符合国家标准或行业标准的要求，包括图纸尺寸、边框、抬头等。

同时，图纸的比例应当选择合适的比例，以便于绘制和阅读。

4.图纸布局规范：电气图纸的布局应当清晰整齐，电气元件的安装位置、连接方式、控制逻辑等应当一目了然。

同时，应当避免元件之间的交叉和重叠，以免造成混淆和误解。

5.图纸标注规范：电气图纸上的文字标注应当清晰可读，并且符合规定的标注方式。

标注应当包括元件的名称、编号、参数等信息，以便于后续的检查和维护工作。

6.线路符号规范：电气图中的线路应当使用统一的符号表示，包括输电线路、控制线路等。

不同类型的线路应当使用不同的线型和线宽，以便于区分和识别。

7.线缆标签规范：电气图中的线缆应当标注名称、编号和规格，以便于安装和维护人员的识别和操作。

标签应当牢固可靠，不易脱落。

8.布线规范：电气设备之间的布线应当合理有序，避免交叉和交错，并且应当尽量缩短线路长度，以减少能量损耗和干扰。

9.控制逻辑规范：电气图中的控制逻辑应当清晰明确，各个元件之间的控制关系应当明确标注和说明，以便于理解和操作。

10.图纸审核规范：电气图纸应当经过专业人员的审核和确认，确保图纸的正确性和合理性。

审核应当包括图纸的完整性、一致性和合规性等方面。

电气制图规范的遵循能够保证电气系统设计的准确性和可靠性，减少故障和事故的发生。

对于工程师和技术人员来说，掌握电气制图规范是进行电气系统设计的基本要求，也是提高工作效率和质量的重要保障。

常用电气图纸制图规范-V1
电气图纸是电气工程设计中不可或缺的一部分，其制图规范的合理性以及规范执行的严格性决定了图纸质量和工程效率。

本文将介绍几个常用的电气图纸制图规范，供广大读者参考。

1. 图纸尺寸规范
电气图纸的标准尺寸应该是A0，A1，A2等等，随着图纸的缩小，文字的大小也应当适当增大。

不能在大尺寸的图纸上放置过于小的标注，否则容易引起模糊和不清晰。

2. 标注规范
电气图纸上的标注应该清晰明了，不能出现模糊或者重叠的情况。

标注中文字的大小应当根据图纸尺寸适当调整，并保证字迹清晰，字形规范。

3. 命名规范
电气图纸的命名应该简单明了，标明图纸的用途及所属部位，例如“柜式空调主机电气控制图”等等，方便使用者查找。

4. 符号规范
电气图纸中，符号应当规范统一，使用标准符号，不能自造符号或者乱用符号。

符号形状、线条粗细应当明确一致，便于解读。

5. 图纸排版规范
电气图纸的排版中应当呈现出一定的对称性，左上角应当标注图纸名称、工程名称、图号和比例等信息；右上角应当标注图纸制作者和审核者的姓名及单位等信息；左下角应当标注图纸制作日期；右下角应当留空保留空间。

6. 颜色规范
电气图纸颜色应当规范统一，符合国家标准。

例如：黑色代表电源、红色代表高压、黄色代表中压、绿色代表低压、蓝色代表信号等等。

综上所述，电气图纸制图规范是一项重要的质量保障措施，它不仅能够规范图纸制作过程，保证图纸质量，还能提高工程效率，减少后续的整改工作。

因此，我们在制图的过程中，一定要按照严格的制图规范和要求，制作出合格的电气图纸。

常用电气图纸制图规范1. 引言常用电气图纸是指在电气工程中常见的各种图纸，包括电线路图、平面布置图、接线图等。

这些图纸在设计、施工和维护电气系统时起着重要的作用。

为了确保图纸的准确性和可读性，制定一套规范的制图准则是非常重要的。

本文将介绍常用电气图纸的制图规范，包括图纸格式、符号规范、尺寸要求等方面。

2. 图纸格式2.1 页面设置•页面尺寸：常用的图纸尺寸有A0、A1、A2、A3和A4，根据图纸的复杂程度和需要展示的内容来选择合适的页面尺寸。

•边距：页边距应保留足够的空间用于标题、注释和图纸边界。

•图框：图框应包含图纸的标题、编码、图纸版本、日期等信息。

2.2 标题和编号•标题应简明扼要地描述图纸的内容。

•编号应根据工程项目和图纸的级别进行编制，例如：P-001表示电力系统图纸，WL-001表示照明系统图纸等。

2.3 比例尺•图纸中应标注比例尺，确保绘图的准确性和可读性。

3. 符号规范电气图纸中使用的符号是标示电气元件、设备和系统的重要方式。

符号的一致性和准确性对于图纸的理解和解释至关重要。

以下是符号规范的一些基本原则：•符号应简洁明了，易于理解和辨认。

•符号应按照国际、国家或行业的标准进行绘制，以确保与其他图纸的兼容性。

•符号应放置在合适的位置，以便清楚地描述元件、设备的位置和功能。

在电气图纸中，常用的符号包括断路器、开关、插座、电动机等。

符号的具体绘制方式可以参考相关的标准和规范。

4. 尺寸要求图纸的尺寸要求是为了保证图纸的可读性和一致性。

4.1 线的粗细和类型•线的粗细应在合适范围内，以保证线条的清晰度和可读性。

•建议使用不同的线型来表示不同的电气元件和系统，例如实线表示电源线，虚线表示控制线等。

4.2 字体和文字大小•图纸上的文字应清晰可读，建议使用常用的字体和合适的字号。

•文字的标注应与图纸的比例一致，且应放置在合适的位置。

4.3 元件和设备的尺寸•元件和设备的尺寸应符合实际工程要求，以确保后续的设计和安装工作。

电气图纸制图规范与识图本篇共计七个章节：九、图线、字体及其他:1、图线:粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。

2、字体：如上图3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。

指引线：指示注释的对象，应为细实线.指引线末端加注标记:指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。

4、围框:当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示.如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。

5、比例：图面上图形尺寸与实物尺寸的比值.通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。

6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线)、尺寸数字四个要素组成.⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。

②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。

③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。

④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

⑵、尺寸注法①、线性尺寸(长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处.②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式.③、在没有足够的位置画箭头或注写数字时也可移出标注.④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。

正方形符号用□.7、安装标高有绝对标高和相对标高之分。

绝对标高:海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。

相对标高：选定某一参考面或参考点为零点而确定的高度尺寸.电气位置图均采用相对标高,一般采用室外某一平面、某一层楼平面作为零点而计算高度。

常用电气图纸制图规范一、图纸格式电气图纸应采用A4幅面，竖向构图，设计区域外框线用细实线绘制，标题栏位于长边方向左侧，可根据实际情况调整。

图纸分原理图、接线图、大样图等，分别采用不同的图纸格式。

二、图纸内容1.电气原理图应清晰明了，易于理解，能够反映电路的工作原理和控制流程。

2.接线图应详细标明接线端子、导线型号、线号等信息，以便生产和施工。

3.大样图应提供具体设备的安装位置、尺寸等信息，为生产和施工提供指导。

三、符号标准电气图纸中的符号应符合国家相关标准，包括文字符号和图形符号。

符号应清晰、准确，符合通用习惯。

对于特定行业的特殊符号，应注明符号含义，并确保在相关行业内的通用性。

四、图纸标注电气图纸中的标注应准确、完整、清晰，包括文字说明、尺寸标注、参数标注等。

标注应采用标准的单位和格式，如电流采用A、电压采用V等。

对于关键的标注，应特别注意其准确性和清晰度。

五、图纸审查电气图纸在输出前应进行严格的审查，包括内容审查、格式审查、符号审查、标注审查等。

审查人员应具备一定的电气知识和经验，以确保图纸的质量和正确性。

对于存在问题的图纸，应进行修改和完善。

六、图层管理在制作电气图纸时，应采用图层管理的方式对图纸进行分层编辑。

图层应按功能、区域等划分，便于编辑和管理。

对于重要的图层，应进行特别标注和管理。

七、图纸版本管理电气图纸应进行版本管理，以确保图纸的准确性和一致性。

每次修改都应在图纸上注明修改内容、修改原因和修改日期等信息。

在打印输出时，应选择正确的版本，确保输出的图纸符合实际需求。

同时，应对不同版本的图纸进行归档保存，以便日后查阅和追溯。

八、打印输出电气图纸打印输出时，应选择合适的打印机和纸张，确保打印质量和效果。

打印时应注意颜色、线宽等细节问题，确保图纸清晰易读。

打印后应对图纸进行校对和审核，确保无误后才能交付使用。

同时，应注意节约纸张和墨水等资源，避免浪费。
