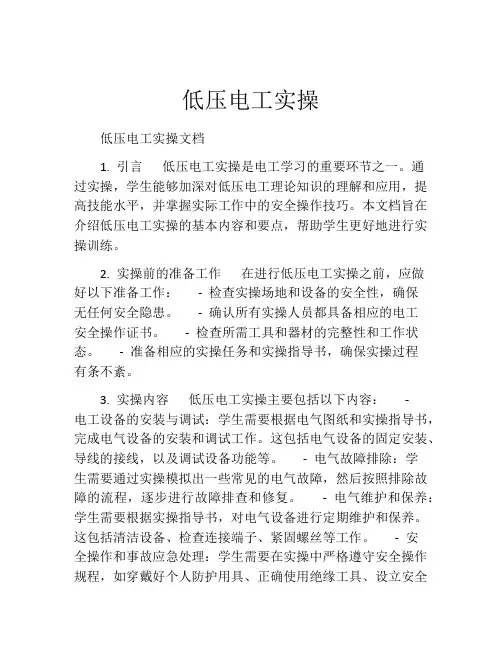

低压电工实操低压电工实操文档1. 引言低压电工实操是电工学习的重要环节之一。
通过实操，学生能够加深对低压电工理论知识的理解和应用，提高技能水平，并掌握实际工作中的安全操作技巧。
本文档旨在介绍低压电工实操的基本内容和要点，帮助学生更好地进行实操训练。
2. 实操前的准备工作在进行低压电工实操之前，应做好以下准备工作：- 检查实操场地和设备的安全性，确保无任何安全隐患。
- 确认所有实操人员都具备相应的电工安全操作证书。
- 检查所需工具和器材的完整性和工作状态。
- 准备相应的实操任务和实操指导书，确保实操过程有条不紊。
3. 实操内容低压电工实操主要包括以下内容：-电工设备的安装与调试：学生需要根据电气图纸和实操指导书，完成电气设备的安装和调试工作。
这包括电气设备的固定安装、导线的接线，以及调试设备功能等。
- 电气故障排除：学生需要通过实操模拟出一些常见的电气故障，然后按照排除故障的流程，逐步进行故障排查和修复。
- 电气维护和保养：学生需要根据实操指导书，对电气设备进行定期维护和保养。
这包括清洁设备、检查连接端子、紧固螺丝等工作。
- 安全操作和事故应急处理：学生需要在实操中严格遵守安全操作规程，如穿戴好个人防护用具、正确使用绝缘工具、设立安全电工隔离区域等。
同时，还需要了解和熟悉事故应急处理流程，以确保在发生事故时能迅速正确地采取应对措施。
4. 实操要点在进行低压电工实操时，学生需要注意以下要点：- 仔细阅读和理解实操指导书，并按照指导书的要求进行操作。
- 注意实操环境的安全性，确保无火源、无易燃物等，并遵守相关安全操作规程。
- 确保使用工具和器材的完好性，如有损坏或失效的请及时更换。
- 注意观察设备的工作状态和指示灯的状态，对异常情况要及时处理。
- 如发现电气故障，要按照故障排查流程进行逐步排查，并遵循安全操作规程。
- 遇到事故应急情况时，要保持冷静，立即采取适当的紧急措施，并及时报告上级。
5. 实操后的总结反思和经验分享在完成低压电工实操后，学生应进行总结反思，并将实操中的经验和教训进行分享。

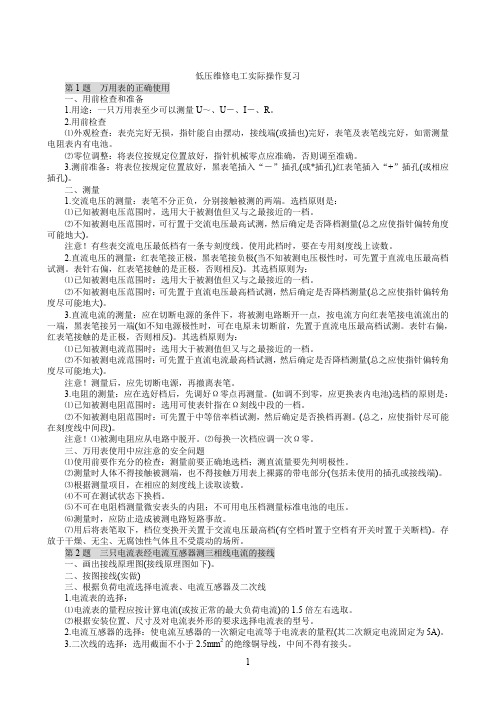

低压维修电工实际操作复习第1题万用表的正确使用一、用前检查和准备1.用途：一只万用表至少可以测量U～、U－、I－、R。
2.用前检查⑴外观检查：表壳完好无损，指针能自由摆动，接线端(或插也)完好，表笔及表笔线完好，如需测量电阻表内有电池。
⑵零位调整：将表位按规定位置放好，指针机械零点应准确，否则调至准确。
3.测前准备：将表位按规定位置放好，黑表笔插入“－”插孔(或*插孔)红表笔插入“+”插孔(或相应插孔)。
二、测量1.交流电压的测量：表笔不分正负，分别接触被测的两端。
选档原则是：⑴已知被测电压范围时，选用大于被测值但又与之最接近的一档。
⑵不知被测电压范围时，可行置于交流电压最高试测，然后确定是否降档测量(总之应使指针偏转角度可能地大)。
注意！有些表交流电压最低档有一条专刻度线。
使用此档时，要在专用刻度线上读数。
2.直流电压的测量：红表笔接正极，黑表笔接负极(当不知被测电压极性时，可先置于直流电压最高档试测。
表针右偏，红表笔接触的是正极，否则相反)。
其选档原则为：⑴已知被测电压范围时：选用大于被测值但又与之最接近的一档。
⑵不知被测电压范围时：可先置于直流电压最高档试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。
3.直流电流的测量：应在切断电源的条件下，将被测电路断开一点，按电流方向红表笔接电流流出的一端，黑表笔接另一端(如不知电源极性时，可在电原未切断前，先置于直流电压最高档试测。
表针右偏，红表笔接触的是正极，否则相反)。
其选档原则为：⑴已知被测电流范围时：选用大于被测值但又与之最接近的一档。
⑵不知被测电流范围时：可先置于直流电流最高档试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。
注意！测量后，应先切断电源，再撤离表笔。
3.电阻的测量：应在选好档后，先调好Ω零点再测量。
(如调不到零，应更换表内电池)选档的原则是：⑴已知被测电阻范围时：选用可使表针指在Ω刻线中段的一档。
⑵不知被测电阻范围时：可先置于中等倍率档试测，然后确定是否换档再测。

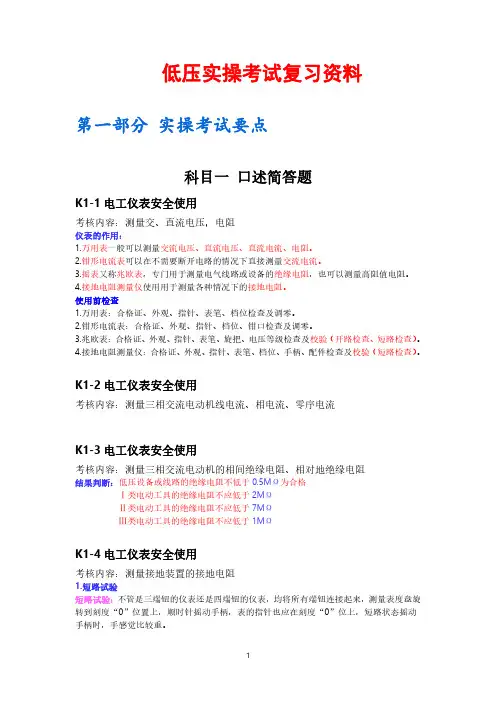

低压实操考试复习资料第一部分实操考试要点科目一口述简答题K1-1电工仪表安全使用考核内容：测量交、直流电压，电阻仪表的作用：1.万用表一般可以测量交流电压、直流电压、直流电流、电阻。
2.钳形电流表可以在不需要断开电路的情况下直接测量交流电流。
3.摇表又称兆欧表，专门用于测量电气线路或设备的绝缘电阻，也可以测量高阻值电阻。
4.接地电阻测量仪使用用于测量各种情况下的接地电阻。
使用前检查1.万用表：合格证、外观、指针、表笔、档位检查及调零。
2.钳形电流表：合格证、外观、指针、档位、钳口检查及调零。
3.兆欧表：合格证、外观、指针、表笔、旋把、电压等级检查及校验（开路检查、短路检查）。
4.接地电阻测量仪：合格证、外观、指针、表笔、档位、手柄、配件检查及校验（短路检查）。
K1-2电工仪表安全使用考核内容：测量三相交流电动机线电流、相电流、零序电流K1-3电工仪表安全使用考核内容：测量三相交流电动机的相间绝缘电阻、相对地绝缘电阻结果判断：低压设备或线路的绝缘电阻不低于0.5MΩ为合格Ⅰ类电动工具的绝缘电阻不应低于2MΩⅡ类电动工具的绝缘电阻不应低于7MΩⅢ类电动工具的绝缘电阻不应低于1MΩK1-4电工仪表安全使用考核内容：测量接地装置的接地电阻1.短路试验短路试验：不管是三端钮的仪表还是四端钮的仪表，均将所有端钮连接起来，测量表度盘旋转到刻度“0”位置上，顺时针摇动手柄，表的指针也应在刻度“0”位上，短路状态摇动手柄时，手感觉比较重。
2.结果判断：保护接地、工作接地电阻不应大于4Ω；重复接地电阻不应大于10Ω三类建筑防雷接地不应大于30Ω（防雷接地电阻不应大于10Ω）；防静电接地电阻不应大于100Ω。
K1-5电工安全用具使用考核内容：登高作业1.低压验电器（电笔）作用：低压验电器是检测电气设备、电路是否带电的一种常用基本安全用具。
使用场合：电压测量范围为60～500V，高压500V的电压不能用普通低压验电器来测量。
低压电工技能实操考试项目讲义*1 万用表（复审必会）1.1 用途、调整、检查1)用途：是一种多用途仪表，可测电阻、电压、电流等。
不同的表有不同的用途。
如：MF85—M表示仪表；F表示多用途; 85为设计序号。
2)调整：(1)机械调零。
调的是电压档(V)和电流档(A)的零。
目的是减少基本误差（表本身原因造成的）。
(2)“Ω”档调零。
（也叫电气调零）。
一般调2次。
目的是为了检查表内“Ω”档专用电源。
专用电源有2个，“×1~×1K”的电源为1.5V；“×10k”的电源为9V。
如果调不到零，说明表内电源应更换。
每换一个档位都要进行一次“Ω”调零,目的是为了减少测量误差。
3)检查：完、好、无、损（凡属可携式仪表都用这四个字检查，如万用表、钳形电流表、兆欧表及接地摇表。
）完—完整。
好—接触良好。
无—干净、无卡堵、损—不损坏。
1.2测电压、电流、电阻。
１）测电压、电流：①正确选择档位（大于被测值就可以，不要选择过高，过高准确度会受影响）②测直流电，应选直流档位{DC(DCV、DCA)}③测电压，使表与电路并联；测电流，使表与电路串联。
④读数，在档位指示满刻度值范围内直读。
2）测电阻①选择适当档位（表针尽可能指在刻度线的中间段）②被测电阻应与电路、电源脱离。
（所有测电阻的表必须与电路断开）③人体不要接触测试线﹐测试线直接接在被测电阻两端。
④读数、表针指示值乘以档位倍率。
1.3万用表使用注意事项：１）人体不要接触测试线的金属部分（可能造成触电）并注意与带电体的安全距离。
２）测直流电应“+”、“—”相对应。
３）测电阻时不能带电测量，测容性电路应先人工放电。
４）使用完毕应使档位置于交流电压最大档或空档。
2三只电流表带CT测量三相线电流的接线图。
2.1 接线原理图L1 L2 L32.2 接线示意图：2.3 电器元件的选择： 1） 导线选择：CT 一次线（U 、V 、W ）。
按计算负荷电流选，或CT 一次电流选。
本套试卷为电工精选题库，总共500道题！本套题库全国通用，题型为常考题。
题库说明：本套电工题库包含（单项选择题350道，多选题50道，判断题100道）一、单选题(共计350题,每题1分)1.三相四线制电路的零线截面，不宜小于相线截面的( )。
A.30%；B.40%；C.50%；D.75%。
答案:C2. 满足U线=√3U相关系的电路为( )。
A.电源星形连接B.电源三角形连接C.负载星形连接D.负载三角形连接答案:C3. 将一根导线均匀拉长为原长度的3倍，则阻值为原来的( )倍。
A. 3B.1/3C.9答案:C4. 三相感应电动机运行时，如果一相断开，则会出现( )。
A.有嗡嗡声，且温度升高B.电动机停止运行C.电动机外壳带电D.电动机振动答案:A5. 在三角形连接的三相对称交流电路中，相电流和线电流。
相电压和线电压的关系为( )A.相电流=线电流相电压=线电压B.相电流=线电流相电压=3线电压C.√3相电流=线电流相电压=线电压D.相电流=3线电流相电压=线电压答案:C6. 下列( )属于电气设备故障。
A.过负荷B.过电压C.频率降低D.单相断线答案:D7. 静电防护的措施比较多.下面常用又行之有效的可消除设备外壳静电的方法是( )。
A.接零B.接地C.串接答案:B8. 全电路欧姆定律表明,在闭合回路中,电流的大小与电源电动势( ),与整个电路的电阻成反比。
A.成正比B.成反比C.正弦规律D.不确定答案:A9. 绝缘物在强电等因素作用下,完全失去绝缘性能的现象称为( )。
A.绝缘老化B.绝缘破坏C.绝缘的击穿答案:C10. 下列不属于助焊剂的特性为( )。
A.去除氧化膜并防止氧化B.辅助热传导C.降低金属表面张力D.使焊点失去光泽答案:D11. 对于KYN错错800-10型高压开关柜，( )，小车可以在工作位置定位。
A.小车向前移动，当定位装置阻止小车继续向前移动时B.小车向前移动，当固定部分与移动部分并紧时C.小车向前移动，当活动帘板自动打开使动静触头接通时答案:A12. 以下过电压中( )属于操作过电压。
低压电工（实操）培训教学大纲低压电工（实操）培训教学大纲科目一：安全用具的使用(4学时)1)能正确选用和穿戴劳保防护用品。
2)掌握各类安全用具的检查并正确使用。
3)掌握使用合理的安全用具进行低压带电作业操作。
科目二：安全操作技术(48学时)1电工仪表及测量操作1.1培训内容：通过学习电工仪表的知识和操作，能独立完成各种电气物理量的测量。
1.2基本要求1)掌握接地装置的接地电阻的测量方法；2)熟练掌握绝缘电阻的测量方法；3)熟练掌握电压、电流、电阻等参数的测试方法。
4)熟练掌握电工仪表的接线和参数的测量方法。
2低压控制电器的使用2.1培训内容：通过对各种低压控制电器的学习，能正确地选用和安装。
2.2基本要求1)掌握各种类型的导线连接操作，并能够正确选择导线类型、颜色及截面；2)掌握常用灯具及各种开关的接线、安装和拆卸；3)掌握漏电保护装置的选用、安装与参数调整；4)掌握电能表的安装接线；5)掌握电流互感器和电流表的安装接线；6)掌握断路器的选用和异步电动机的安装接线；3低压控制电路的安装与调试操作3.1培训内容：通过学习，能对各种低压控制电路进行独立安装和调试，实现正常的控制功能。
3.2基本要求1)掌握电工钳、电工刀、各种螺丝旋具、典型手持电动工具及移动电器的使用操作；2)掌握常用控制线路的工作原理和接线图；3)熟练掌握异步电动机的单方向连续运行（带点动控制）控制电路的接线及运行调试；4)熟练掌握异步电动机的正反转控制电路的接线及运行调试；5)熟练掌握带熔断器（断路器）、仪表、电流互感器的异步电动机运行控制电路的接线及运行调试；6)熟练掌握单相电能表（带照明灯）的综合控制电路的控制电路的接线及运行调试。
7)熟练掌握间接式三相四线有功电能表的控制电路的接线及运行调试。
科目三：作业现场安全隐患排查(2学时)1判断排查作业现场的安全隐患1.1培训内容：通过学习，能发现作业现场存在的各种安全隐患并进行处理1)作业点附近是否有易燃易爆易导电物品。
低压电工特种作业完整全套教学课件一、概览《低压电工特种作业完整全套教学课件》是一套专为培养低压电工专业技能和安全生产意识而设计的教学资料。
本教学课件旨在通过系统性、科学性的教学方式，使学员全面掌握低压电工的基本理论知识与实际操作技能，以满足特种作业人员的专业要求。
本教学课件的内容涵盖了低压电工从业所需的基本知识和技能要求，包括但不限于电气安全知识、电路基础知识、低压电器及设备的原理与操作、现场作业的安全防护措施、事故应急处理等方面。
课件形式多样，包括文字、图片、视频等多种形式，使学习过程更加直观、生动。
在学习本教学课件时，学员需要具备一定的基本电气知识，例如基础的电路概念、简单的电气设备操作等。
通过本课件的学习，学员不仅可以提升专业技能，还能增强安全生产意识，提高在低压电工领域的工作能力和综合素质。
本教学课件的应用场景广泛，适用于各类职业院校、培训机构、企业内部的低压电工培训和考核，也可用于个人自学和进修。
通过本课件的学习，学员可以更好地适应市场需求，提高自身职业竞争力。
《低压电工特种作业完整全套教学课件》是一套内容全面、形式多样、实用性强的教学资料。
通过学习本课件，学员可以系统地掌握低压电工的基本理论和操作技能，提高安全生产意识，为未来的职业发展打下坚实的基础。
1. 介绍低压电工特种作业的重要性及其在实际生产生活中的应用。
《低压电工特种作业完整全套教学课件》之第一章：低压电工特种作业的重要性及其在实际生产生活中的应用介绍在当今社会，电力已成为生产生活不可或缺的重要能源。
低压电工特种作业作为电力系统的关键环节，其重要性不言而喻。
随着工业化、城市化的快速发展，电力系统的安全运行直接关系到国家经济的稳定发展和人民群众生命财产的安全保障。
而低压电工正是这个系统中的重要一环，他们的工作涉及电力设备的安装、维护、检修和调试等，是确保电力系统正常运行不可或缺的力量。
低压电工特种作业的专业性和技术性要求极高，其重要性不容忽视。
