1、正确选用万用表1. 万用表一般用途。
使用前应做哪些检查和调整。
（1）用途：测量直流和交流电压、直流电流和电阻，有些还可以测量交流电流、电感、电容、分贝、晶体管的一些参数等。
（2）用前检查：◆外观检查：表壳应完好无损，指针应能自由摆动，接线端（或插孔）应完好，表笔及表笔线应完好。
如测量电阻，表内应有电池。
◆零位调整：将表位按规定位置放好，指针机械零点应准确，否则应调整至准确。
（3）测前准备：将表位按规定位置放好，黑表笔插入“－”或“COM”或“*”插孔，红表笔“+”或相应插孔。
2.用万用表测量直流电阻、交直流电压和电流（1）测量交流电压：表笔不分正负◆已知被测电压范围时：选用大于被测值但又与被测值最接近的一档。
◆若不知被测电压范围时：应选用交流电压最高档试测，然后确定是否降档测量（总之应使指针偏转至满刻度的1/2或2/3以上）。
◆测量电压时仪表应并联在被测线路中或设备两端。
◆注：有些表交流电压最低档（10V）有一条专刻度线，测10V以下的交流电压时，应该用10V专用刻度标识读数，它的刻度是不等距的.（2）测量直流电压红表笔接正，黑表笔接负，当不知被测电压极性时，可先置于直流电压最高档测试，一支表笔触牢，一支表笔触牢轻轻碰触。
指针右偏，红表笔接的是正，否则相反。
◆已知被测电压范围时：选用大于被测值但又与被测值最接近的一档。
◆若不知被测电压范围时：应选用直流电压最高档试测，然后确定是否降档测量（总之应使指针偏转至满刻度的1/2或2/3以上）。
◆测量电压时仪表应并联在被测线路中或设备两端。
（3）测量直流电流切断电源，将被测电路段开一点，按电流方向接好表笔，若不知电源极性，可在电源未切断前，先置于直流电压最高档试测，标针右偏，红表笔接的是正。
测直流时，要使红表笔接被测部分的正极，黑表笔接被测部分的负极。
◆已知被测电流范围时：选用大于被测值但又与被测值最接近的一档。
◆若不知被测电流范围时：应选用直流电流最高档试测，然后确定是否降档测量（总之应使指针偏转至满刻度的1/2或2/3以上）。

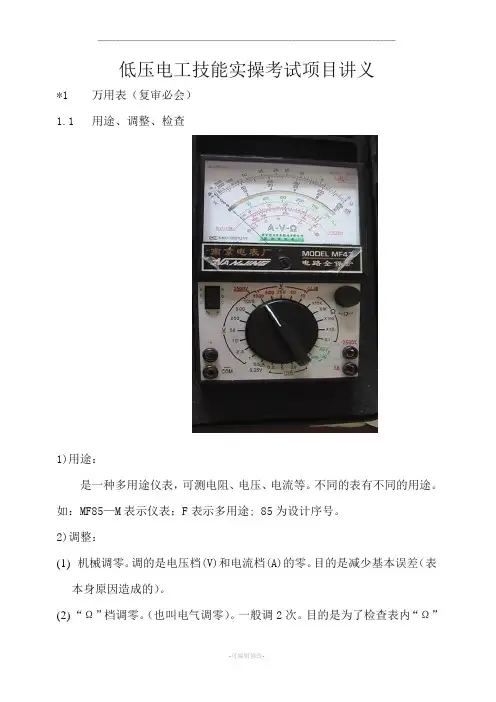

低压电工技能实操考试项目讲义*1 万用表（复审必会）1.1 用途、调整、检查1)用途：是一种多用途仪表，可测电阻、电压、电流等。
不同的表有不同的用途。
如：MF85—M表示仪表；F表示多用途; 85为设计序号。
2)调整：(1)机械调零。
调的是电压档(V)和电流档(A)的零。
目的是减少基本误差（表本身原因造成的）。
(2)“Ω”档调零。
（也叫电气调零）。
一般调2次。
目的是为了检查表内“Ω”档专用电源。
专用电源有2个，“×1~×1K”的电源为1.5V；“×10k”的电源为9V。
如果调不到零，说明表内电源应更换。
每换一个档位都要进行一次“Ω”调零,目的是为了减少测量误差。
3)检查：完、好、无、损（凡属可携式仪表都用这四个字检查，如万用表、钳形电流表、兆欧表及接地摇表。
）完—完整。
好—接触良好。
无—干净、无卡堵、损—不损坏。
1.2测电压、电流、电阻。
１）测电压、电流：①正确选择档位（大于被测值就可以，不要选择过高，过高准确度会受影响）②测直流电，应选直流档位{DC(DCV、DCA)}③测电压，使表与电路并联；测电流，使表与电路串联。
④读数，在档位指示满刻度值范围内直读。
2）测电阻①选择适当档位（表针尽可能指在刻度线的中间段）②被测电阻应与电路、电源脱离。
（所有测电阻的表必须与电路断开）③人体不要接触测试线﹐测试线直接接在被测电阻两端。
④读数、表针指示值乘以档位倍率。
1.3万用表使用注意事项：１）人体不要接触测试线的金属部分（可能造成触电）并注意与带电体的安全距离。
２）测直流电应“+”、“—”相对应。
３）测电阻时不能带电测量，测容性电路应先人工放电。
４）使用完毕应使档位置于交流电压最大档或空档。
2三只电流表带CT测量三相线电流的接线图。
2.1 接线原理图L1 L2 L32.2 接线示意图：2.3 电器元件的选择： 1） 导线选择：CT 一次线（U 、V 、W ）。
按计算负荷电流选，或CT 一次电流选。

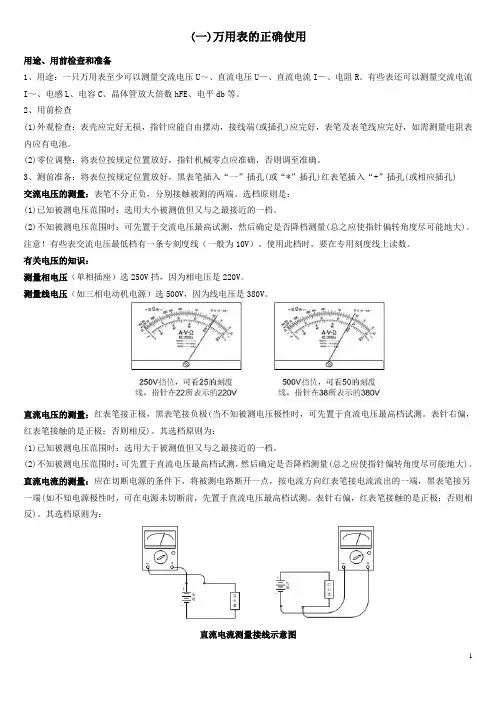

(一)万用表的正确使用用途、用前检查和准备1、用途：一只万用表至少可以测量交流电压U～、直流电压U—、直流电流I—、电阻R。
有些表还可以测量交流电流I～、电感L、电容C、晶体管放大倍数hFE、电平db等。
2、用前检查(1)外观检查：表壳应完好无损，指针应能自由摆动，接线端(或插孔)应完好，表笔及表笔线应完好，如需测量电阻表内应有电池。
(2)零位调整：将表位按规定位置放好，指针机械零点应准确，否则调至准确。
3、测前准备：将表位按规定位置放好，黑表笔插入“一”插孔(或“*”插孔)红表笔插入“+”插孔(或相应插孔)交流电压的测量：表笔不分正负，分别接触被测的两端。
选档原则是：(1)已知被测电压范围时：选用大小被测值但又与之最接近的一档。
(2)不知被测电压范围时：可先置于交流电压最高试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。
注意！有些表交流电压最低档有一条专刻度线（一般为10V）。
使用此档时，要在专用刻度线上读数。
有关电压的知识：测量相电压（单相插座）选250V挡，因为相电压是220V。
测量线电压（如三相电动机电源）选500V，因为线电压是380V。
直流电压的测量：红表笔接正极，黑表笔接负极(当不知被测电压极性时，可先置于直流电压最高档试测。
表针右偏，红表笔接触的是正极；否则相反)。
其选档原则为：(1)已知被测电压范围时：选用大于被测值但又与之最接近的一档。
(2)不知被测电压范围时：可先置于直流电压最高档试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。
直流电流的测量：应在切断电源的条件下，将被测电路断开一点，按电流方向红表笔接电流流出的一端，黑表笔接另一端(如不知电源极性时，可在电源未切断前，先置于直流电压最高档试测。
表针右偏，红表笔接触的是正极；否则相反)。
其选档原则为：直流电流测量接线示意图(1)已知被测电流范围时：选用大于被测值但又与之最接近的一档。
(2)不知被测电流范围时：可先置于直流电流最高档试测，然后确定是否降档测量(总之应使指针偏转角度尽可能地大)。

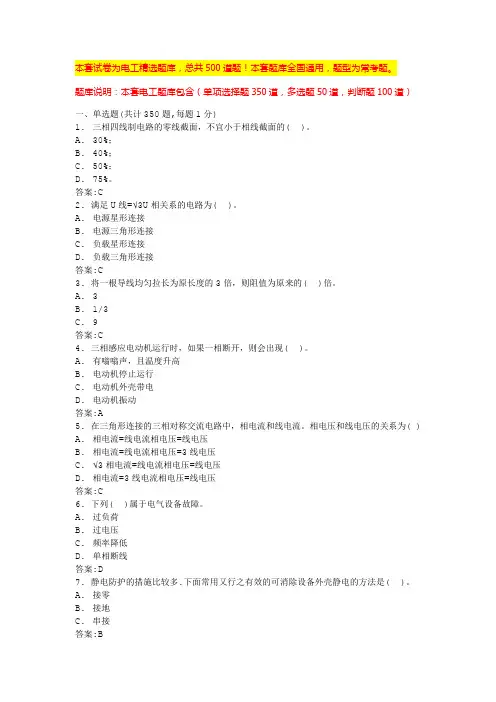

本套试卷为电工精选题库，总共500道题！本套题库全国通用，题型为常考题。
题库说明：本套电工题库包含（单项选择题350道，多选题50道，判断题100道）一、单选题(共计350题,每题1分)1.三相四线制电路的零线截面，不宜小于相线截面的( )。
A.30%；B.40%；C.50%；D.75%。
答案:C2. 满足U线=√3U相关系的电路为( )。
A.电源星形连接B.电源三角形连接C.负载星形连接D.负载三角形连接答案:C3. 将一根导线均匀拉长为原长度的3倍，则阻值为原来的( )倍。
A. 3B.1/3C.9答案:C4. 三相感应电动机运行时，如果一相断开，则会出现( )。
A.有嗡嗡声，且温度升高B.电动机停止运行C.电动机外壳带电D.电动机振动答案:A5. 在三角形连接的三相对称交流电路中，相电流和线电流。
相电压和线电压的关系为( )A.相电流=线电流相电压=线电压B.相电流=线电流相电压=3线电压C.√3相电流=线电流相电压=线电压D.相电流=3线电流相电压=线电压答案:C6. 下列( )属于电气设备故障。
A.过负荷B.过电压C.频率降低D.单相断线答案:D7. 静电防护的措施比较多.下面常用又行之有效的可消除设备外壳静电的方法是( )。
A.接零B.接地C.串接答案:B8. 全电路欧姆定律表明,在闭合回路中,电流的大小与电源电动势( ),与整个电路的电阻成反比。
A.成正比B.成反比C.正弦规律D.不确定答案:A9. 绝缘物在强电等因素作用下,完全失去绝缘性能的现象称为( )。
A.绝缘老化B.绝缘破坏C.绝缘的击穿答案:C10. 下列不属于助焊剂的特性为( )。
A.去除氧化膜并防止氧化B.辅助热传导C.降低金属表面张力D.使焊点失去光泽答案:D11. 对于KYN错错800-10型高压开关柜，( )，小车可以在工作位置定位。
A.小车向前移动，当定位装置阻止小车继续向前移动时B.小车向前移动，当固定部分与移动部分并紧时C.小车向前移动，当活动帘板自动打开使动静触头接通时答案:A12. 以下过电压中( )属于操作过电压。

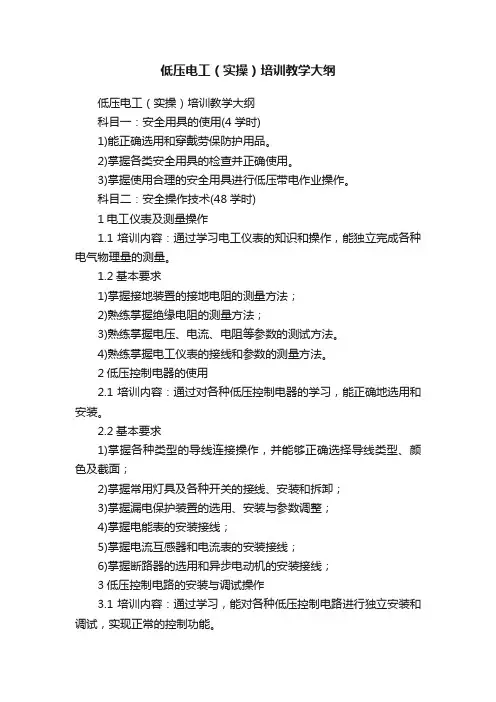

低压电工（实操）培训教学大纲低压电工（实操）培训教学大纲科目一：安全用具的使用(4学时)1)能正确选用和穿戴劳保防护用品。
2)掌握各类安全用具的检查并正确使用。
3)掌握使用合理的安全用具进行低压带电作业操作。
科目二：安全操作技术(48学时)1电工仪表及测量操作1.1培训内容：通过学习电工仪表的知识和操作，能独立完成各种电气物理量的测量。
1.2基本要求1)掌握接地装置的接地电阻的测量方法；2)熟练掌握绝缘电阻的测量方法；3)熟练掌握电压、电流、电阻等参数的测试方法。
4)熟练掌握电工仪表的接线和参数的测量方法。
2低压控制电器的使用2.1培训内容：通过对各种低压控制电器的学习，能正确地选用和安装。
2.2基本要求1)掌握各种类型的导线连接操作，并能够正确选择导线类型、颜色及截面；2)掌握常用灯具及各种开关的接线、安装和拆卸；3)掌握漏电保护装置的选用、安装与参数调整；4)掌握电能表的安装接线；5)掌握电流互感器和电流表的安装接线；6)掌握断路器的选用和异步电动机的安装接线；3低压控制电路的安装与调试操作3.1培训内容：通过学习，能对各种低压控制电路进行独立安装和调试，实现正常的控制功能。
3.2基本要求1)掌握电工钳、电工刀、各种螺丝旋具、典型手持电动工具及移动电器的使用操作；2)掌握常用控制线路的工作原理和接线图；3)熟练掌握异步电动机的单方向连续运行（带点动控制）控制电路的接线及运行调试；4)熟练掌握异步电动机的正反转控制电路的接线及运行调试；5)熟练掌握带熔断器（断路器）、仪表、电流互感器的异步电动机运行控制电路的接线及运行调试；6)熟练掌握单相电能表（带照明灯）的综合控制电路的控制电路的接线及运行调试。
7)熟练掌握间接式三相四线有功电能表的控制电路的接线及运行调试。
科目三：作业现场安全隐患排查(2学时)1判断排查作业现场的安全隐患1.1培训内容：通过学习，能发现作业现场存在的各种安全隐患并进行处理1)作业点附近是否有易燃易爆易导电物品。
低压电工特种作业完整全套教学课件一、概览《低压电工特种作业完整全套教学课件》是一套专为培养低压电工专业技能和安全生产意识而设计的教学资料。
本教学课件旨在通过系统性、科学性的教学方式，使学员全面掌握低压电工的基本理论知识与实际操作技能，以满足特种作业人员的专业要求。
本教学课件的内容涵盖了低压电工从业所需的基本知识和技能要求，包括但不限于电气安全知识、电路基础知识、低压电器及设备的原理与操作、现场作业的安全防护措施、事故应急处理等方面。
课件形式多样，包括文字、图片、视频等多种形式，使学习过程更加直观、生动。
在学习本教学课件时，学员需要具备一定的基本电气知识，例如基础的电路概念、简单的电气设备操作等。
通过本课件的学习，学员不仅可以提升专业技能，还能增强安全生产意识，提高在低压电工领域的工作能力和综合素质。
本教学课件的应用场景广泛，适用于各类职业院校、培训机构、企业内部的低压电工培训和考核，也可用于个人自学和进修。
通过本课件的学习，学员可以更好地适应市场需求，提高自身职业竞争力。
《低压电工特种作业完整全套教学课件》是一套内容全面、形式多样、实用性强的教学资料。
通过学习本课件，学员可以系统地掌握低压电工的基本理论和操作技能，提高安全生产意识，为未来的职业发展打下坚实的基础。
1. 介绍低压电工特种作业的重要性及其在实际生产生活中的应用。
《低压电工特种作业完整全套教学课件》之第一章：低压电工特种作业的重要性及其在实际生产生活中的应用介绍在当今社会，电力已成为生产生活不可或缺的重要能源。
低压电工特种作业作为电力系统的关键环节，其重要性不言而喻。
随着工业化、城市化的快速发展，电力系统的安全运行直接关系到国家经济的稳定发展和人民群众生命财产的安全保障。
而低压电工正是这个系统中的重要一环，他们的工作涉及电力设备的安装、维护、检修和调试等，是确保电力系统正常运行不可或缺的力量。
低压电工特种作业的专业性和技术性要求极高，其重要性不容忽视。
