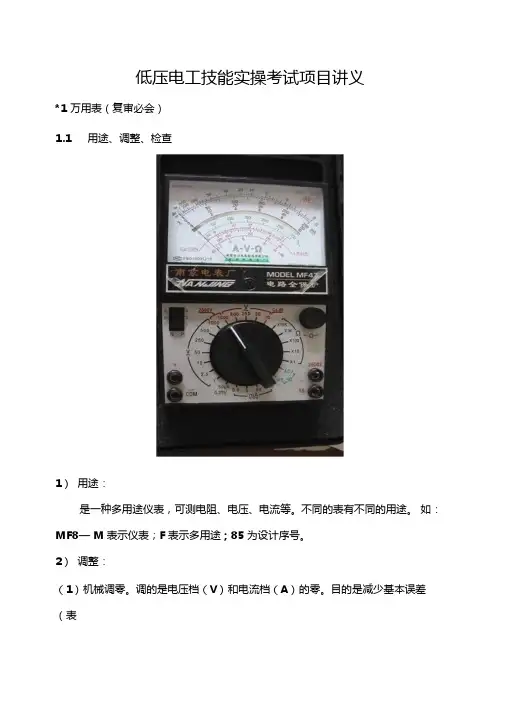

低压电工技能实操考试项目讲义*1 万用表（复审必会）1.1用途、调整、检查1）用途：是一种多用途仪表，可测电阻、电压、电流等。
不同的表有不同的用途。
如：MF8—M表示仪表；F表示多用途；85为设计序号。
2）调整：（1）机械调零。
调的是电压档（V）和电流档（A）的零。
目的是减少基本误差（表本身原因造成的）。
⑵“ Q”档调零。
（也叫电气调零）。
一般调2次。
目的是为了检查表内“Q档专用电源。
专用电源有2个，“X 1~x 1K”的电源为1.5V; “X 10k”的电源为9V。
如果调不到零，说明表内电源应更换。
每换一个档位都要进行一次“ Q”调零，目的是为了减少测量误差。
3）检查：完、好、无、损（凡属可携式仪表都用这四个字检查，如万用表、钳形电流表、兆欧表及接地摇表。
）完—完整。
好—接触良好。
无—干净、无卡堵、损—不损坏1.2测电压、电流、电阻。
1）测电压、电流：①正确选择档位（大于被测值就可以，不要选择过高，过高准确度会受影响）②测直流电，应选直流档位{DC（DCV、DCA）}③测电压，使表与电路并联；测电流，使表与电路串联。
④读数，在档位指示满刻度值范围内直读。
2）测电阻①选择适当档位（表针尽可能指在刻度线的中间段）②被测电阻应与电路、电源脱离。
（所有测电阻的表必须与电路断开）③人体不要接触测试线，测试线直接接在被测电阻两端。
④读数、表针指示值乘以档位倍率。
1.3万用表使用注意事项：1）人体不要接触测试线的金属部分（可能造成触电）并注意与带电体的安全距离。
2）测直流电应“ +”、“一”相对应。
3）测电阻时不能带电测量，测容性电路应先人工放电。
4）使用完毕应使档位置于交流电压最大档或空档。
2 三只电流表带CT测量三相线电流的接线图。
2.1 接线原理图L1 L2 L32.3电器元件的选择：—1）导线选择：CT一次线（U、V、W）按计算负荷电流选，或CT一次电流选CT二次线（S1、S2）。
选用不小于2.5mm的绝缘独股铜线。
低压电工上岗证实操资料一、电工上岗证考试各项目基本知识考核项目一、万能表〔25分。
作用：主要测量交流电压〔单位为伏丶直流电压〔单位为伏丶直流电流〔单位为毫安丶电阻〔单位为欧或千欧等电量。
开始测量交流电压丶直流电压丶直流电流丶电阻前,①应观察指针是否在仪表第二刻度线上左侧的0位上。
如不对0位,应进行机械调0位。
②红表笔要插在标有正号〔十孔內。
黑表笔要插在标有负号〔一孔内。
构造：主要有①表头：是一只磁电式仪表,用以指示被测量的数值。
②测量电路：把各种被测量转換成适合表头测量的微小直流电流,它由內阻丶半导体元件及电池组成池组成。
将不同被测电量经过处理〔如整流丶分流丶分压等后送入表头进行测量。
③转換开关：用来选择各种不同的测量电路,以满足不同量程的测量要求。
当转換开关处在不同位置时,其相应的固定触点就闭合,万用表就可以执行各种不同的量程来测量。
第一刻度线是用来测量电阻数值〔欧或千欧的刻度线,第二刻度线是用来测量交流电压〔伏丶测量直流电压〔伏丶直流电流〔毫安的共同使用的刻度线。
第三条往下的刻度线起分别是测量交流10伏专用刻度线丶测量三极晶体管放大倍数刻度线丶电容量刻度线丶电感量刻度线丶音平大小等刻度线。
仪表左侧6个小孔是测量三极管两种类的管脚挿孔。
仪表右侧有测量交流电压丶直流电压量程为2500伏的插孔。
仪表右侧还有测量直流电流量程为10安的插孔。
万用表是磁电式仪表。
一、测量交流电压〔6分1、先看指针是否在左侧0位上,否则应进行机械调0位。
交流电压的字母为ACV,单位为伏。
量程档位在仪表的正上方向,一般有0～10伏丶0～50伏丶0～250伏丶0～500伏丶0～1000伏共五个档位,,测量电路中交流电压时,两表笔不分正负极,要并联接在两条导线之间。
然后选择合适的档位,量程档位上数值不小于电路被测量的电压数值,而且最接近测量值的档位测得的数值比较准确。
不知电压大小时,应选用最高交流电压量程档〔1000伏开始试测,然后再根据指针摆动情况逐级选用合适量程档位。

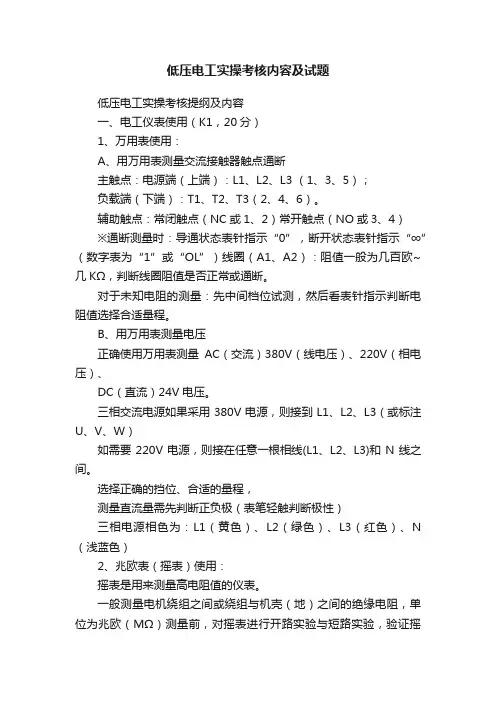

低压电工实操考核内容及试题低压电工实操考核提纲及内容一、电工仪表使用（K1，20分）1、万用表使用：A、用万用表测量交流接触器触点通断主触点：电源端（上端）：L1、L2、L3 （1、3、5）；负载端（下端）：T1、T2、T3（2、4、6）。
辅助触点：常闭触点（NC或1、2）常开触点（NO或3、4）※通断测量时：导通状态表针指示“0”，断开状态表针指示“∞”（数字表为“1”或“OL”）线圈（A1、A2）：阻值一般为几百欧~几KΩ，判断线圈阻值是否正常或通断。
对于未知电阻的测量：先中间档位试测，然后看表针指示判断电阻值选择合适量程。
B、用万用表测量电压正确使用万用表测量AC（交流）380V（线电压）、220V（相电压）、DC（直流）24V电压。
三相交流电源如果采用380V电源，则接到L1、L2、L3（或标注U、V、W）如需要220V电源，则接在任意一根相线(L1、L2、L3)和N线之间。
选择正确的挡位、合适的量程，测量直流量需先判断正负极（表笔轻触判断极性）三相电源相色为：L1（黄色）、L2（绿色）、L3（红色）、N （浅蓝色）2、兆欧表（摇表）使用：摇表是用来测量高电阻值的仪表。
一般测量电机绕组之间或绕组与机壳（地）之间的绝缘电阻，单位为兆欧（MΩ）测量前，对摇表进行开路实验与短路实验，验证摇表良好将两表笔不接触，摇手柄时应在“∞”；然后摇动中瞬间短接两只表笔，表针指示为“0”测量时，将摇表放在平稳地方，先将E端接到接地端（或外壳），L端接到线路端，均匀摇动摇表，转速约120r/min，稳定后读数。
如果电阻为零，立即停止摇动。
测量后，先撤下线路端连线，再松开接地端，然后停止摇动，如有电容性负载，则在测量前后充分放电。
测量电缆时，L接线芯，E接外皮，G接线芯与外皮之间的绝缘层（屏蔽层）3、钳形电流表（钳表）使用：钳形电流表是在不断电情况下测量线路的电流测量前先估算，选择转换开关量程，如不合适，要退出测量再重新换挡不能同时测量几根导线中的电流，为防止剩磁影响，可将钳口反复开合几次如一次电流较小，可将导线缠绕钳口几匝，测量后将读数除以实际匝数4、接地电阻测量仪使用：接地电阻测量仪是测量接地电阻的专用仪表测量时，将E端（5m连线）接到接地体，P端（电位探针20m）与C端（电流探针40m）分别插入与接地体20m和40m地中，E、P、C成一直线。

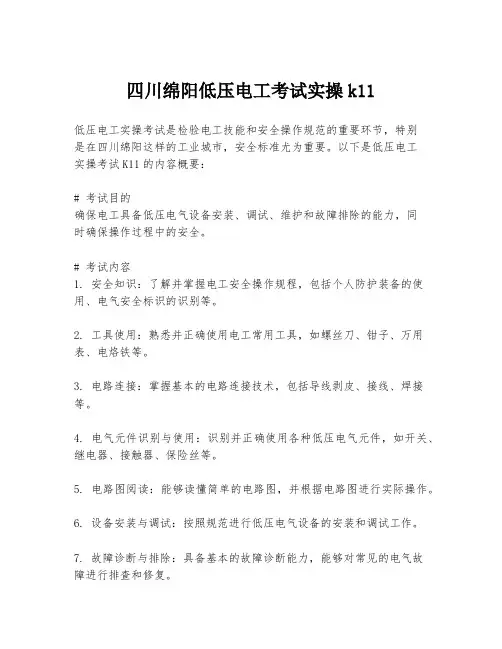

四川绵阳低压电工考试实操k11低压电工实操考试是检验电工技能和安全操作规范的重要环节，特别是在四川绵阳这样的工业城市，安全标准尤为重要。
以下是低压电工实操考试K11的内容概要：# 考试目的确保电工具备低压电气设备安装、调试、维护和故障排除的能力，同时确保操作过程中的安全。
# 考试内容1. 安全知识：了解并掌握电工安全操作规程，包括个人防护装备的使用、电气安全标识的识别等。
2. 工具使用：熟悉并正确使用电工常用工具，如螺丝刀、钳子、万用表、电烙铁等。
3. 电路连接：掌握基本的电路连接技术，包括导线剥皮、接线、焊接等。
4. 电气元件识别与使用：识别并正确使用各种低压电气元件，如开关、继电器、接触器、保险丝等。
5. 电路图阅读：能够读懂简单的电路图，并根据电路图进行实际操作。
6. 设备安装与调试：按照规范进行低压电气设备的安装和调试工作。
7. 故障诊断与排除：具备基本的故障诊断能力，能够对常见的电气故障进行排查和修复。
8. 实操演练：在模拟的工作环境中，完成指定的电工实操任务，如安装照明电路、接地系统、电动机控制电路等。
# 考试形式实操考试通常包括现场操作和口试两部分。
考生需要在规定时间内完成指定的实操任务，并回答考官的相关问题。
# 注意事项- 严格遵守考试规则和安全操作规程。
- 在操作过程中注意个人和他人的安全。
- 保持工作区域的整洁和有序。
# 评分标准- 安全意识和操作规范的遵守情况。
- 工具使用的正确性和熟练度。
- 电路连接的准确性和工艺水平。
- 故障诊断和排除的能力。
- 实操任务的完成质量和效率。
通过这样的实操考试，考生可以展示自己在低压电工领域的专业技能和安全意识，为今后的工作打下坚实的基础。
低压电工上岗证实操考试教材Prepared on 24 November 2020低压电工作业安全技术培训资料科目一安全用具使用一、低压电工个人防护用品的用途、结构、外观检查、使用1、低压验电器（如下图）1-笔杆，2-尾部金属件，3-弹簧，4-窗口，5-氖管，6-电阻，7-笔尖端，8-塑料管低压验电器俗称电笔，通常有笔式和螺丝刀式两种，是用来检测低压线路和电气其设备是否带电的低压测试器，检测的电压范围为60~500V。
它由壳体、探头、电阻、氖管、弹簧等组成。
检查时，氖管亮（新式低压验电器有的用液晶显示）表示被测物体带电。
用试电笔验电时应让笔尾部的金属与手接触，而且不得接触笔前金属部分，防止触电。
2、高压验电器旧式高压验电器都靠氖泡发光指示有点。
新式高压验电器，有声光、发光报警指示。
还有一种风车式高压验电器，在有电时因电晕放电会驱使验电器的金属叶片旋转而显示带电。
高压验电器的发光电压不应高于额定电压的25%。
使用高压验电器必须注意：1）使用前应将验电器在确认有电设备处检验，检验时应渐渐移近带电设备至发光或发声止，以验证验电器性能良好，然后再在需要进行验电的设备上检测。
2）使用时应特别注意手握部位不得超过护环。
3）使用时，应将验电器逐渐靠近被测物体，直到氖灯亮，即说明有电；只有氖灯不亮时，才可与被测物体直接接触。
目前使用的验电器已逐步过渡到新型验电器。
使用时先按动微触开关，验电器会发出响亮的“嘟嘟”声，说明验电器正常可用；如果按下微触开关时没有声光，应检验是否装好电池或有其他故障。
4）用高压验电器时，必须配戴符合耐压要求的绝缘手套；测试时身旁应有人监护；测试时要防止发生相间或对地短路事故；人体与带电体应保持足够的安全距离（10kv高压为0.7m以上）。
5）室外使用高压验电器，必须在气候条件良好情况下进行，在雨、雪、雾及湿度较大情况下不宜使用。
3、绝缘手套、绝缘鞋绝缘手套、绝缘靴、绝缘鞋是用绝缘性能良好的橡胶制的，是辅助安全用具。

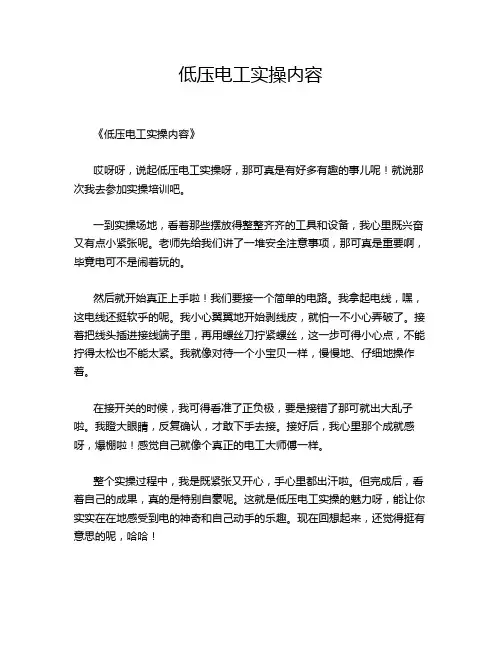

低压电工实操内容
《低压电工实操内容》
哎呀呀，说起低压电工实操呀，那可真是有好多有趣的事儿呢！就说那次我去参加实操培训吧。
一到实操场地，看着那些摆放得整整齐齐的工具和设备，我心里既兴奋又有点小紧张呢。
老师先给我们讲了一堆安全注意事项，那可真是重要啊，毕竟电可不是闹着玩的。
然后就开始真正上手啦！我们要接一个简单的电路。
我拿起电线，嘿，这电线还挺软乎的呢。
我小心翼翼地开始剥线皮，就怕一不小心弄破了。
接着把线头插进接线端子里，再用螺丝刀拧紧螺丝，这一步可得小心点，不能拧得太松也不能太紧。
我就像对待一个小宝贝一样，慢慢地、仔细地操作着。
在接开关的时候，我可得看准了正负极，要是接错了那可就出大乱子啦。
我瞪大眼睛，反复确认，才敢下手去接。
接好后，我心里那个成就感呀，爆棚啦！感觉自己就像个真正的电工大师傅一样。
整个实操过程中，我是既紧张又开心，手心里都出汗啦。
但完成后，看着自己的成果，真的是特别自豪呢。
这就是低压电工实操的魅力呀，能让你实实在在地感受到电的神奇和自己动手的乐趣。
现在回想起来，还觉得挺有意思的呢，哈哈！。
低压电工实操各科目考核要点
摘要：
一、低压电工实操考试概述
二、实操考试科目及要点
1.仪器仪表使用
2.照明接线
3.排故接线
4.触电急救和消防器材使用
正文：
一、低压电工实操考试概述
低压电工实操考试是对低压电工上岗证申请人员的一项重要考核，主要测试应聘者在实际工作中操作电力设备、仪器仪表的能力以及处理电路故障、触电急救等方面的技能。
实操考试分为理论和实践两部分，应聘者需要在两个方面都达到80 分及以上才能通过考试。
二、实操考试科目及要点
1.仪器仪表使用
仪器仪表使用是低压电工实操考试的重要科目之一，主要测试应聘者对常用仪器仪表的认识和使用能力，包括万用表、钳流表、兆欧表等。
考试时，应聘者需要读取仪器仪表的数据，并根据数据判断电路的故障，同时还需要掌握仪器仪表的维护保养方法。
2.照明接线
照明接线是低压电工实操考试的另一重要科目，主要测试应聘者对照明电路的接线能力和故障排除能力。
考试时，应聘者需要在规定时间内完成接线任务，并对接线后的电路进行检查，确保电路正常运行。
3.排故接线
排故接线是低压电工实操考试中的一项关键技能，主要测试应聘者对电路故障的判断和排除能力。
考试时，应聘者需要根据题目描述的故障现象，判断故障原因，并进行相应的修复。
此外，应聘者还需要掌握正反转电路的接线方法。
4.触电急救和消防器材使用
触电急救和消防器材使用是低压电工实操考试中的必备技能，主要测试应聘者对触电事故的应急处理能力和消防器材的正确使用方法。
考试时，应聘者需要根据题目描述的触电事故情景，进行相应的急救措施，并正确使用消防器材进行灭火。
低压电工实操考试内容一、电器元件的认识和操作1.识别电器元件：考试会提供一些电器元件的图片或实物，要求考生根据图片或实物准确识别电器元件的名称、型号、功能和用途。
2.电器元件的安装：考试会模拟实际工作环境，要求考生在规定时间内完成电器元件的安装和拆卸，包括开关、灯泡、电机、电容器等。
3.电器元件的调试：考试会提供一些需要调试的电器元件，要求考生根据要求进行调试，包括调整电路、调整电机转速等。
二、电路的安装和调试1.电路的安装：考试会提供一些电路图，要求考生根据电路图在规定时间内完成电路的安装，包括布线、接线、安装电器元件等。
2.电路的调试：考试会要求考生根据电路图，对电路进行调试，包括检查电路是否正常工作、是否存在短路或断路等问题。
三、安全知识和技能1.安全用具的使用：考试会提供一些安全用具，如绝缘鞋、手套、安全帽等，要求考生正确使用这些用具，并说明其作用和使用方法。
2.安全操作规程：考试会要求考生掌握安全操作规程，包括操作电器元件和电路时的注意事项、应急处理方法等。
3.安全检查：考试会模拟实际工作环境，要求考生对一些存在安全隐患的地方进行检查和排除，包括检查电路是否存在短路或断路、检查电器元件是否正常工作等。
四、故障排除1.故障排除方法：考试会介绍一些常见的故障排除方法，如逐个检查电路中的每一个元件、测量电压和电流等，要求考生掌握这些方法并能够运用。
2.故障排除实践：考试会给出一个模拟的故障场景，要求考生根据情况选择合适的故障排除方法进行操作，以排除故障并恢复电路的正常工作。
以上是低压电工实操考试可能包括的一些内容，具体考试内容和难度会根据实际情况和考试要求进行调整。
考试的目的不仅是评估考生的技能水平，也是提高考生的安全意识和操作规范意识，确保低压电工的安全和稳定操作。
低压电工实操考核大纲一、照明电路时间：10分钟内容：漏电开关、螺旋灯座、三线插座及光管的安装二、电力拖动电路时间：15分钟内容：具有过载保护自锁控制电路的安装三、三表使用时间：15分钟内容：万用表、钳表、兆欧表的使用，以及应用三表检测电器设备（电动机）另：具体内容见附件四、触电急救时间：每人考核时间共为8分钟内容：见课本（一）触电解救；（口述1分钟）（二）检查伤势、对症救治；（口述、示范1分钟）（三）口对口人工呼吸法；（口述、示范2分钟）（四）胸外心脏挤压法；（口述、示范2分钟）（五）对无呼吸又无心跳的抢救方法；（口述 1.5分钟）1、现场一人进行抢救；2、现场二人合作抢救。
（六）用药要求及送院途中要求。
（口述0.5分钟）三表使用（供参考）一、万用表的使用(一)、万用表基本用途1、测量电阻：Ω2、测量直流电压：DCV、V3、测量交流电压：ACV、4、测量直流电流：DC mA、μA另：除以上四种功能外，学员应会看表面上的各种功能。
（二）、万用表的使用1、测量电阻（1）、功能转换开关选择：Ω（2）、选倍率：测量时，使指针尽量靠近中间部分，以减小测量误差。
选任意挡倍率试测，若指针偏左，增大倍率；若指针偏右，减小倍率；最后选择一个最佳倍率，使指针最接近中间位置。
（3）、调零：把两表笔短路。
（4）、测量：两表笔与被测电阻并接。
（5）、读数：确定被测电阻大小。
读第一条刻度线数值。
被测电阻=读数值×倍率值（6）、测量完毕，转换开关转到“off”或最高电压挡。
注意：①、换倍率必须重新调零②、测量电阻，两手不能同时触及被测电阻两端。
以减小测量误差。
2、交、直流电压、直流电流测量：（1）、功能转换开关的选择：①、测直流电压选择：DCV 、V②、测交流电压选择：ACV 、③、测直流电流选择：DC mA、mA（2）、量程选择：未知被测量端电压或电流的大小时，量程应从大到小试测，可估计被测量端的大小，选择量程大于被测量的合适量程测量。
低压电工技能实操考试项目讲义*1 万用表（复审必会）用途、调整、检查1）用途:是一种多用途仪表，可测电阻、电压、电流等。
不同的表有不同的用途。
如：MF85—M 表示仪表；F 表示多用途;85为设计序号。
2）调整：（1）机械调零。
调的是电压档（V ）和电流档（A ）的零。
目的是减少基木误差（表 木身原因造成的）。
⑵“Q”档调零。
（也叫电气调零）。
一般调2次。
目的是为了检查表内“Q” -^7Q£：XMO!000121«I2 SO.X1050 25030.25V WOO500 j 、S B^xoov MODEL MF4电路仝理资档专用电源。
专用电源有2个，“X2~X2K”的电源为；“X20k”的电源为9V。
如果调不到零，说明表内电源应更换。
每换一个档位都要进行一次“Q”调零,目的是为了减少测量误差。
3）检查：完、好、无、损（凡属可携式仪表都用这四个字检查，如万用表、钳形电流表、兆欧表及接地摇表。
）完一完整。
好一接触良好。
无一干净、无卡堵、损一不损坏。
测电压、电流、电阻。
1）测电压、电流：①正确选择档位（大于被测值就可以，不要选择过高，过高准确度会受影响）②测直流电，应选直流档位｛DC（DCV、DCA）｝③测电压，使表与电路并联；测电流，使表与电路串联。
④读数，在档位指示满刻度值范围内直读。
2）测电阻①选择适当档位（表针尽可能指在刻度线的中间段）②’①被测电阻应与电路、电源脱离。
（所有测电阻的表必须与电路断开）④人体不要接触测试线，测试线直接接在被测电阻两端。
⑤读数、表针指示值乘以档位倍率。
1.3万用表使用注意事项：1）人体不要接触测试线的金属部分（可能造成触电）并注意与带电体的安全距离。
2）测直流电应“ + ”、“一”相对应。
3）测电阻时不能带电测量，测容性电路应先人工放电。
4 ）使用完毕应使档位置于交流电压最大档或空档。
2 三只电流表带CT测量三相线电流的接线图。
接线原理图TA1TA2接线示意图:CT 一次线（U、V、W）o按计算负荷电流选，或CT 一次电流选。
CT二次线（SI、S2）o选用不小于2.5mm2的绝缘独股铜线。
2 ）CT选择：精度为1级，其一次电流按计算负荷的倍选。
3）电流表的选择：最大量程与CT 一次电流相符，表头电流为5A的。
*3钳行电流表（复审必会）用途、选择、检查：1 ）用途：对于50Hz、500V以下交流电流、绝缘导线不断开的情况下,对其电流的测量。
2）选择：根据被测电流值选择表或档位。
低频电流应选择低频钳形电流表。
低频：如绕线式电动机转子电流只相当于2~3Hz的交流电流。
3）检查：完、好、无、损。
3.2 使用：档位选定后，将导线置于钳口内，按档位指示值范围内直读。
对于小电流（最小档位指示值20%以下）将导线缠绕在钳口上，一般缠10圈（匝）。
表针指示值除以钳口内匝数即实际电流值。
3.3注意事项：1）使用钳形电流表应戴绝缘手套或干燥的线手套；2）测量过程中不得调换档位；3）对裸导线不得使用；4）使用中防止发生短路事故，并注意与带电体的安全距离。
4一只电压表经F4-X转换开关测量三相线电压的接线图。
2.1 接线原理图：u v1-3x 4-7、6-8 封（连接）;3、8接表在当中；7、2、5 接U、V、W熔丝导线要选中。
4.3电器元件的选择:1） RC1A瓷插式熔断器选5~10A2）熔丝（熔体、保险丝）选1~5A3）导线:不小于1.5mm2的BV （独芯绝缘铜线）。
（BVR—多芯软线）说明：2.3开关旋钮旋在第2档，即测的电压是U12 （Uuv）；第2档，测的电压是U23（Uvw）；第3档，测的电压是U31（Uwu）o2.4开关符号：L—主令电器；W—万能式；一双层五触点；F—方形；X—旋转式。
2.5而向开关扳把，开关触点编号逆向排列。
5用电压表核定相位么时候核相1）两台或两台以上变压器并列运行；2 ）己并列运行的变压器经拆相大修之后；3）两路电源互为备用。
以上三种情况投入运行之前应该核定相位。
怎样核定三相九次完成。
同相电位差接近“0”，异相电位差接近线电压。
注意事项：1 ）必须设监护人，操作人应复述口令进行；2）操作人应穿长袖工作服，戴绝缘手套及护目镜；3）使用专用的核相杆（绝缘杆），核相线不得过长或过短;4）选择与线电压相适应的电压表并放在绝缘台上。
5））“恶劣天气应停止室外作业。
6单相有功电度表（DD型）接线。
画接线原理图（1）顺入式接线原理图：（2）跳入式接线原理图2.6按图接线；2.7没图按下列规律接线:①用万用表“©”档（X100）找岀电压、电流线圈，电压线圈为800~1200欧；电流线圈接近于“0”②电压线圈并联在电路中，电流线圈串联在电路中。
③同组线圈左进右出。
6.3元器件的选择及注意事项：1）导线选择:按表盘标定5（20）或负荷电流选，但不小于2.5mm2BVo2）表的选择：表盘标定值按负荷电流选。
3）开关、熔断器接负荷侧。
（3）单相有功电度表（DD型）经CT接线图。
欧；电流线圈接近于“0”②电压线圈并联在电路中,③同组线圈左进右出。
3）元器件的选择及注意事项：（1）导线选择：©CT 一次线按CT 一次电流选或按负荷电流选；<②CT二次线采用不小于2.5mm2 BV,电压回路采用不小于1.5mm2 的BVo（2）CT的选择：CT 一次电流按负荷电流选，精度为级。
注意：中G为改进型；指额定电压为。
（3）表的选择：表盘标定值为5A的。
（4）开关、熔断器接负荷侧。
注意：互感器二次侧供电局不接地，安全局接地。
7 有功电度表直入式接。
画图：2 ）三相四线有功电度表（DT型）直入式接线图。
4）开关、熔断器接负荷侧。
*8 三相有功电度表经CT接线。
（复审必会）接线原理图：1）三相三线（DS型）经CT接线图。
2)三相四线有功血度表（DT型）经CT接线接线原理图:TA1L2TA2L3接线:a）按图接线；没图按下列规律接线:0用万用表“Q”档（X100）找岀电压、电流线圈，电压线圈为800~1200欧；电流线圈接近于“0”②电压线圈并联在电路中，电流线圈串联在电流互感器二次电路中。
③同组线圈左进右出。
元器件的选择及注意事项:1）导线的选择:CT 一次线按CT 一次电流选；CT二次线采用不小于2.5mm2的BV线；电压回路不小于1.5mm2的BV线。
2 ）CT的选择:CT 一次电流按负荷电流选，精度为级（）3)电能表的选择：电能表表盘标定值为5A的。
说明：DT862-4 (6) 表示6为的4倍。
4)按正相序入表，相序排列从左至右，从上至下LL、L2、L3或LL、L2、L3、No5)开关、熔断器接负荷侧。
*9 电动机绝缘摇测(复审必会)选表、检查、试验:1)选表：新电动机选1000V的兆欧表；旧电动机选500V的兆欧表。
2）检查：完、好、无、损。
3）试验：开路试验：E、L两端分开，手柄摇至120转/分，表针指向无穷大（8）,（导线：单根多股铜导线）。
短路试验：E、L两端短接，慢摇逐渐加速，在加速过程中表针应该指向零，如加速至120r/min,表针仍不指“0”，该表不能使用。
摇测项目:1）绕组与绕组之间（相间）绝缘必须拆除连片，表的E端接一相绕组，L端接另一相绕组，表的手柄摇至120r/min,表针稳定读指示值，三相绕组摇三次完成。
2）绕组对外壳的绝缘（相对地绝缘）不必拆除接线盒内的连片，表的E端接外壳，L端接三相绕组任一接线端子，表的手柄摇至120r/min,待表针稳定读指示值。
判断能否使用（合格值）：新电动机＜1MQ 旧电动机《MQ10接地电阻测试仪接线原理图：40m20m5m////////////////////////电流接地极电位接地极被测接地极数字显示接地电阻测试仪摇测前的准备:1）检查仪表：（1 ）外观：完、好、无、损。
（2）调整：表针对准基线（机械调零，对准中间一条线。
）（3）短路试验（不作开路试验）：边摇手柄，边对准基线，表针不动。
（4）检查附件：5m. 2 0m、4 0m线各一根，两个接地钎子。
2）断开中间接点，并除锈。
3）按图接线。
摇测：一人监视现场，另一人边摇边调整刻度盘，使表针对准基线，此时，表针指的刻度盘读数乘以倍率即接地装置的接地电阻值。
摇测注意事项：1）上空不得与架空线路平行；2）地下不得与金属管道平行；3）摇测前必须断开中间接点；%4）雷雨天气不得摇测避雷器接地装置。
*11 Y —△降压启动控制线路接线图。
（复审必会）接线原理图：电器选择及接线：QSM 引N ; FU12熔丝：（~） I N ; KM> （~） I N ; FR （热元件）2 （~） I N ，调整范围（60%~100%）整定值；1 I N FU2:选择 RC1A5-10A,熔丝 1~5A 。
控制回路导线：不小于1.5mm2的BV 线。
主回路导线：按照电动机额定电流（估算时按2A/KW ）选择导线截而积。
待电动机接近额定转速时:£KM Y 主触头断卄M 失电 M Y 辅助触点闭合（解除互锁）—| 控制过程和技术要求:1）控制过程。
合上QSKM Y 主触头闭合-按SB2 （黄.黑）L SB2常闭断开—>KM Y 线圈失电启动：扌安SB1 （绿）辅助常开闭介（自锁） KM1线圈得电 主触头闭合石 KM Y 线圈得电 KMy 辅助常闭断开（互锁）f SB2常开闭合L KW线圈得电「AKIVU主触头闭合I二二△接运行-►KIVU辅助常开闭合（自锁）f Kg辅助常闭断开（互锁）2）技术要求：（1）只适用于△接的电动机；（2）只能轻载或空载启动；（3）可以频繁启动但启动时间不得过长或过短12 QJ3型自耦减压启动器内部接线图。
接线原理图:id L SB E/ FR匚LI抽头的使用原则：当65%的抽头启动困难时，应改为80%的抽头启动（30Kw以下最长启动时间不超过30s,超30s为启动困难）。
抽头、启动电压、电流及转矩的关系：使用注意事项：（1）自耦降压启动器按电动机功率选择；（2）不能频繁启动，两次间隔不少于3分钟；（3）启动时间不得过长或过短，（如启动时间超过2分钟，再启动前需休息4个小时。
）；（4）油浸式应采用25#变压器油，应质好量足；（5）外壳应接零或接地保护。
13单方向自锁正转控制线路接线图接线原理图及动作原理：LI L2 L3电器选择及接线：QS2引N; FU12熔丝：（~）I N; KMN （~）I N;FR （热元件）$ （~）I N，调整范围（60%~200%）整定值；II NFU2:选择RC1A5-10A,熔丝1~5A;控制回路导线:不小于1.5mm2的BV线。
主回路导线：按照电动机额定电流（估算时按2A/KW）选择导线截而积。
热继电器的复位方式及切换：复位方式手动自动（2min之后）（5min 之后）（3~4 圈）QS2引N; FU1N熔丝：(~)I N; KM& (~) I N;FR （热元件）$（ ~）I N，调整范围（60%~200%）整定值；II NFU2:选择RC1A5-10A,熔丝1~5A。
