1、正确选用万用表1. 万用表一般用途。
使用前应做哪些检查和调整。
（1）用途：测量直流和交流电压、直流电流和电阻，有些还可以测量交流电流、电感、电容、分贝、晶体管的一些参数等。
（2）用前检查：◆外观检查：表壳应完好无损，指针应能自由摆动，接线端（或插孔）应完好，表笔及表笔线应完好。
如测量电阻，表内应有电池。
◆零位调整：将表位按规定位置放好，指针机械零点应准确，否则应调整至准确。
（3）测前准备：将表位按规定位置放好，黑表笔插入“－”或“COM”或“*”插孔，红表笔“+”或相应插孔。
2.用万用表测量直流电阻、交直流电压和电流（1）测量交流电压：表笔不分正负◆已知被测电压范围时：选用大于被测值但又与被测值最接近的一档。
◆若不知被测电压范围时：应选用交流电压最高档试测，然后确定是否降档测量（总之应使指针偏转至满刻度的1/2或2/3以上）。
◆测量电压时仪表应并联在被测线路中或设备两端。
◆注：有些表交流电压最低档（10V）有一条专刻度线，测10V以下的交流电压时，应该用10V专用刻度标识读数，它的刻度是不等距的.（2）测量直流电压红表笔接正，黑表笔接负，当不知被测电压极性时，可先置于直流电压最高档测试，一支表笔触牢，一支表笔触牢轻轻碰触。
指针右偏，红表笔接的是正，否则相反。
◆已知被测电压范围时：选用大于被测值但又与被测值最接近的一档。
◆若不知被测电压范围时：应选用直流电压最高档试测，然后确定是否降档测量（总之应使指针偏转至满刻度的1/2或2/3以上）。
◆测量电压时仪表应并联在被测线路中或设备两端。
（3）测量直流电流切断电源，将被测电路段开一点，按电流方向接好表笔，若不知电源极性，可在电源未切断前，先置于直流电压最高档试测，标针右偏，红表笔接的是正。
测直流时，要使红表笔接被测部分的正极，黑表笔接被测部分的负极。
◆已知被测电流范围时：选用大于被测值但又与被测值最接近的一档。
◆若不知被测电流范围时：应选用直流电流最高档试测，然后确定是否降档测量（总之应使指针偏转至满刻度的1/2或2/3以上）。
低压电工上岗证实操资料一、电工上岗证考试各项目基本知识考核项目一、万能表〔25分。
作用：主要测量交流电压〔单位为伏丶直流电压〔单位为伏丶直流电流〔单位为毫安丶电阻〔单位为欧或千欧等电量。
开始测量交流电压丶直流电压丶直流电流丶电阻前,①应观察指针是否在仪表第二刻度线上左侧的0位上。
如不对0位,应进行机械调0位。
②红表笔要插在标有正号〔十孔內。
黑表笔要插在标有负号〔一孔内。
构造：主要有①表头：是一只磁电式仪表,用以指示被测量的数值。
②测量电路：把各种被测量转換成适合表头测量的微小直流电流,它由內阻丶半导体元件及电池组成池组成。
将不同被测电量经过处理〔如整流丶分流丶分压等后送入表头进行测量。
③转換开关：用来选择各种不同的测量电路,以满足不同量程的测量要求。
当转換开关处在不同位置时,其相应的固定触点就闭合,万用表就可以执行各种不同的量程来测量。
第一刻度线是用来测量电阻数值〔欧或千欧的刻度线,第二刻度线是用来测量交流电压〔伏丶测量直流电压〔伏丶直流电流〔毫安的共同使用的刻度线。
第三条往下的刻度线起分别是测量交流10伏专用刻度线丶测量三极晶体管放大倍数刻度线丶电容量刻度线丶电感量刻度线丶音平大小等刻度线。
仪表左侧6个小孔是测量三极管两种类的管脚挿孔。
仪表右侧有测量交流电压丶直流电压量程为2500伏的插孔。
仪表右侧还有测量直流电流量程为10安的插孔。
万用表是磁电式仪表。
一、测量交流电压〔6分1、先看指针是否在左侧0位上,否则应进行机械调0位。
交流电压的字母为ACV,单位为伏。
量程档位在仪表的正上方向,一般有0～10伏丶0～50伏丶0～250伏丶0～500伏丶0～1000伏共五个档位,,测量电路中交流电压时,两表笔不分正负极,要并联接在两条导线之间。
然后选择合适的档位,量程档位上数值不小于电路被测量的电压数值,而且最接近测量值的档位测得的数值比较准确。
不知电压大小时,应选用最高交流电压量程档〔1000伏开始试测,然后再根据指针摆动情况逐级选用合适量程档位。

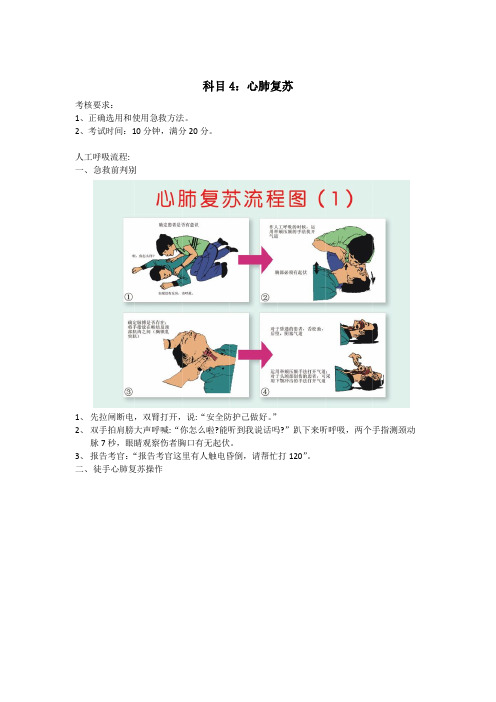

科目4：心肺复苏考核要求：1、正确选用和使用急救方法。
2、考试时间：10分钟，满分20分。
人工呼吸流程:一、急救前判别1、先拉闸断电，双臂打开，说:“安全防护己做好。
”2、双手拍肩膀大声呼喊:“你怎么啦?能听到我说话吗?”趴下来听呼吸，两个手指测颈动脉7秒，眼睛观察伤者胸口有无起伏。
3、报告考官：“报告考官这里有人触电昏倒，请帮忙打120”。
二、徒手心肺复苏操作1、拉开上衣拉链，用两指测定按压位置。
2、记住找到按压位置后不能松开，按压30下，01至30大声数出，不能跳过。
3、把人体模特头部向右侧倾斜，手指包上卫生纸后清理口腔异物，并捏鼻子清理鼻腔。
4、把人体模特头部摆正后，向上仰，打开一次性人工呼吸膜。
并把纱布部分对准人体模特的嘴巴。
手提下巴，一手捏鼻子，吹气2下，记得每吹气完毕后把鼻子松开，松开动作要明显。
5、报告考官：“报告考官，五个循环，已做完”。
6、趴下听呼吸,侧颈动脉七秒,听心跳(心脏部位)。
报告考官：“报告考官，病人已恢复意识，恢复心跳或呼吸”。
三、急救后整理1、把人体模特上衣拉链拉好，整理现场。
注意:1、过程中注意力在假人身上，眼睛不要东看西看。
不要背背包。
一个流程为按压30下，吹2下，正常要做5个循环。
考试只用做一个循环。
2、保持手肘伸直，肩膀与手保持垂直，以100至120次/分的速率、快速有力地将胸部中心向下按压至按压深度至少5厘米，但应避免超过6厘米。
触电抢救，心肺复苏抢救首先是要使触电者脱离电源，其次是迅速对症救治。
1．断开电源（1）站在干燥的木板等绝缘体上将触电者拉离带电体，如图（a）所示。
此方法在无充分准备的情况不推荐使用，推荐切断电源（2）若开关离触电地点较远，应用干木棒、竹竿等挑开触电者身上的电线或带电体，如图（b）所示。
（3）若离电源开关或插头等较近时，应该首先拔下电源插头、拉断电源开关、用绝缘性能完好的电工钳等切断电线，如图（c）所示。
2．现场救护方法（1）当触电者脱离电源后，应将他移至安静、空气流通的地方把他的衣领、裤带等解开，使触电者保持呼吸畅通。
特种作业低压电工实操考试内容
特种作业低压电工实操考试内容通常是根据相关法规和标准，考察考生在低压电工作中的操作技能和安全意识。
以下是一些可能出现的特种作业低压电工实操考试内容：
1. 安全操作规程：要求考生熟悉和遵守低压电工作的安全操作规程，包括穿戴个人防护装备、正确使用工具、操作设备时的注意事项等。
2. 电气维修操作：考生可能需要进行一些基本的电气维修操作，例如更换电器元件、接线和布线、调试电路等。
3. 短路检测和排除：考生可能需要熟悉低压电路的短路检测方法，如使用万用表或测试仪器来定位短路点，并采取相应的措施进行排除。
4. 配电箱操作：考生可能需要进行配电箱的操作和接线，包括安装、更换保险丝、断路器的操作等。
5. 接地操作：考生需要了解接地操作的原理和步骤，以确保电路的安全和可靠性。
6. 安全故障处理：考生可能需要面对一些典型的安全故障情境，如电流过载、电器起火等，需要快速判断并采取相应的应急措施。
7. 工作票和操作记录：考生需了解工作票和操作记录的填写规范，包括相关信息的记录和签名确认等。
请注意，具体的特种作业低压电工实操考试内容可能因地区和考试机构而有所差异。
参加考试前，建议仔细阅读考试大纲和要求，并进行充分的实操训练和复习，以确保能够安全有效地完成所需的操作。
低压电工技能实操考试项目讲义*1 万用表（复审必会）1.1 用途、调整、检查1)用途：是一种多用途仪表，可测电阻、电压、电流等。
不同的表有不同的用途。
如：MF85—M表示仪表；F表示多用途; 85为设计序号。
2)调整：(1)机械调零。
调的是电压档(V)和电流档(A)的零。
目的是减少基本误差（表本身原因造成的）。
(2)“Ω”档调零。
（也叫电气调零）。
一般调2次。
目的是为了检查表内“Ω”档专用电源。
专用电源有2个，“×1~×1K”的电源为1.5V；“×10k”的电源为9V。
如果调不到零，说明表内电源应更换。
每换一个档位都要进行一次“Ω”调零,目的是为了减少测量误差。
3)检查：完、好、无、损（凡属可携式仪表都用这四个字检查，如万用表、钳形电流表、兆欧表及接地摇表。
）完—完整。
好—接触良好。
无—干净、无卡堵、损—不损坏。
1.2测电压、电流、电阻。
１）测电压、电流：①正确选择档位（大于被测值就可以，不要选择过高，过高准确度会受影响）②测直流电，应选直流档位{DC(DCV、DCA)}③测电压，使表与电路并联；测电流，使表与电路串联。
④读数，在档位指示满刻度值范围内直读。
2）测电阻①选择适当档位（表针尽可能指在刻度线的中间段）②被测电阻应与电路、电源脱离。
（所有测电阻的表必须与电路断开）③人体不要接触测试线﹐测试线直接接在被测电阻两端。
④读数、表针指示值乘以档位倍率。
1.3万用表使用注意事项：１）人体不要接触测试线的金属部分（可能造成触电）并注意与带电体的安全距离。
２）测直流电应“+”、“—”相对应。
３）测电阻时不能带电测量，测容性电路应先人工放电。
４）使用完毕应使档位置于交流电压最大档或空档。
2三只电流表带CT测量三相线电流的接线图。
2.1 接线原理图L1 L2 L32.2 接线示意图：2.3 电器元件的选择： 1） 导线选择：CT 一次线（U 、V 、W ）。
按计算负荷电流选，或CT 一次电流选。
CT 二次线（S1、S2）。
选用不小于2.5mm 2的绝缘独股铜线。
2） CT 选择：精度为1级，其一次电流按计算负荷的1.5倍选。
3） 电流表的选择：最大量程与CT 一次电流相符，表头电流为5A 的。
*3 钳行电流表（复审必会）3.1 用途、选择、检查：１） 用途：对于50Hz 、500V 以下交流电流、绝缘导线不断开的情况下，对其电流的测量。
２） 选择：根据被测电流值选择表或档位。
低频电流应选择低频钳形电流表。
低频：如绕线式电动机转子电流只相当于1~3Hz 的交流电流。
３） 检查：完、好、无、损。
3.2 使用：档位选定后，将导线置于钳口内，按档位指示值范围内直读。
对于小电流（最小档位指示值10%以下）将导线缠绕在钳口上，一般缠10圈（匝）。
表针指示值除以钳口内匝数即实际电流值。
3.3 注意事项：１） 使用钳形电流表应戴绝缘手套或干燥的线手套； ２） 测量过程中不得调换档位； ３） 对裸导线不得使用；４） 使用中防止发生短路事故，并注意与带电体的安全距离。
4 一只电压表经LW2-5.5/F4-X 转换开关测量三相线电压的接线图。
2.1 接线原理图：3UVW4.2 接线：1-3、4-7、6-8封（连接）；3、8接表在当中；7、2、5接U、V、W熔丝导线要选中。
4.3电器元件的选择：1）RC1A 瓷插式熔断器选5~10A2）熔丝（熔体、保险丝）选1~5A3）导线：不小于1.5mm2的BV（独芯绝缘铜线）。
（BVR—多芯软线）说明：2.3开关旋钮旋在第1档，即测的电压是U12（Uuv）；第2档，测的电压是U23（Uvw）；第3档，测的电压是U31(Uwu)。
2.4开关符号：L—主令电器；W—万能式；5.5—双层五触点；F—方形；X—旋转式。
2.5面向开关扳把，开关触点编号逆向排列。
5 用电压表核定相位5.1 么时候核相？１）两台或两台以上变压器并列运行；２）已并列运行的变压器经拆相大修之后；３） 两路电源互为备用。
以上三种情况投入运行之前应该核定相位。
5.2 怎样核定？三相九次完成。
同相电位差接近“0”，异相电位差接近线电压。
5.3注意事项：１） 必须设监护人，操作人应复述口令进行； ２） 操作人应穿长袖工作服，戴绝缘手套及护目镜； ３） 使用专用的核相杆（绝缘杆），核相线不得过长或过短； ４） 选择与线电压相适应的电压表并放在绝缘台上。
５） 恶劣天气应停止室外作业。
6 单相有功电度表（DD 型）接线。
121路2路6.1 画接线原理图 （1） 顺入式接线原理图：（2）跳入式接线原理图6.22.6 按图接线；2.7 没图按下列规律接线：① 用万用表“Ω”档（×100）找出电压、电流线圈，电压线圈为800~1200欧；电流线圈接近于“0”② 电压线圈并联在电路中，电流线圈串联在电路中。
③ 同组线圈左进右出。
6.3 元器件的选择及注意事项：L L N1）导线选择：按表盘标定5(10)或负荷电流选，但不小于2.5mm 2BV 。
2）表的选择：表盘标定值按负荷电流选。
3）开关、熔断器接负荷侧。
（3） 单相有功电度表（DD 型）经CT 接线图。
1﹚2） ①用万用表“Ω”档（×100）找出电压、电流线圈，电压线圈为800~1200欧；电流线圈接近于“0” ②电压线圈并联在电路中， ③同组线圈左进右出。
3） 元器件的选择及注意事项： （1）导线选择：①CT 一次线按CT 一次电流选或按负荷电流选；②CT 二次线采用不小于2.5mm 2的BV ，电压回路采用不小于1.5mm 2的BV 。
L1 N（2）CT 的选择：CT 一次电流按负荷电流选，精度为0.5级。
注意：LQG-0.5中G 为改进型；0.5指额定电压为0.5kV 。
（3）表的选择： 表盘标定值为5A 的。
（4）开关、熔断器接负荷侧。
注意：互感器二次侧供电局不接地，安全局接地。
7 有功电度表直入式接。
7.1 画图：1）三相三线（DS 型）直入式接线图２） 三相四线有功电度表（DT 型）直入式接线图。
L27.2 接线：1)按图接线；2)没图按下列规律接线：2.7.1用万用表“Ω”档（×100）找出电压、电流线圈，电压线圈为800~1200欧；电流线圈接近于“0”2.7.2电压线圈并联在电路中，电流线圈串联在电路中。
2.7.3同组线圈左进右出。
7.3元器件选择及注意事项：1) 导线选择：按表盘标定值或负荷电流选，但不得小于2.5mm2。
2）电能表表盘标定值按负荷电流选。
3）按正相序接表。
4）开关、熔断器接负荷侧。
*8 三相有功电度表经CT 接线。
（复审必会） 8.1 接线原理图:1） 三相三线（DS 型）经CT 接线图。
2） 三相四线有功电度表（DT 型）经CT 接线 接线原理图:DSDT8.2 接线：a) 按图接线；没图按下列规律接线：用万用表“Ω”档（×100）找出电压、电流线圈，电压线圈为800~1200欧；电流线圈接近于“0”②电压线圈并联在电路中，电流线圈串联在电流互感器二次电路中。
③同组线圈左进右出。
8.3 元器件的选择及注意事项： 1） 导线的选择：CT 一次线按CT 一次电流选；CT 二次线采用不小于2.5mm 2的BV 线；电压回路不小于1.5mm 2的BV 线。
2） CT 的选择：CT 一次电流按负荷电流选，精度为0.5级（LQG-0.5） 3） 电能表的选择： 电能表表盘标定值为5A 的。
说明：DT862-4 1.5（6） 表示6为1.5的4倍。
4） 按正相序入表，相序排列从左至右，从上至下L1、L2、L3或L1、L2、L3、N 。
5）开关、熔断器接负荷侧。
*9 电动机绝缘摇测（复审必会）9.1 选表、检查、试验：1）选表：新电动机选1000V的兆欧表；旧电动机选500V的兆欧表。
2）检查：完、好、无、损。
3）试验：开路试验：E、L两端分开，手柄摇至120转/分，表针指向无穷大（∞），（导线：单根多股铜导线）。
短路试验：E、L两端短接，慢摇逐渐加速，在加速过程中表针应该指向零，如加速至120r/min，表针仍不指“0”，该表不能使用。
9.2 摇测项目：1）绕组与绕组之间（相间）绝缘必须拆除连片，表的E端接一相绕组，L端接另一相绕组，表的手柄摇至120r/min，表针稳定读指示值，三相绕组摇三次完成。
2）绕组对外壳的绝缘（相对地绝缘）不必拆除接线盒内的连片，表的E端接外壳，L端接三相绕组任一接线端子，表的手柄摇至120r/min，待表针稳定读指示值。
9.3 判断能否使用（合格值）：新电动机≮1MΩ旧电动机≮0.5 MΩ10 接地电阻测试仪10.1 接线原理图：电流接地极电位接地极数字显示接地电阻测试仪被测接地极10.2 摇测前的准备： 1) 检查仪表：﹙1﹚外观：完、好、无、损。
（2）调整：表针对准基线（机械调零，对准中间一条线。
） （3）短路试验（不作开路试验）：边摇手柄，边对准基线，表针不动。
（4）检查附件：５ｍ、２０ｍ、４０ｍ线各一根，两个接地钎子。
2) 断开中间接点，并除锈。
3)按图接线。
10.2 摇测：一人监视现场，另一人边摇边调整刻度盘，使表针对准基线，此时，表针指的刻度盘读数乘以倍率即接地装置的接地电阻值。
6.3 摇测注意事项：１）上空不得与架空线路平行；２）地下不得与金属管道平行；３）摇测前必须断开中间接点；４）雷雨天气不得摇测避雷器接地装置。
*11 Y —△降压启动控制线路接线图。
（复审必会）11.1 接线原理图：KM11.2 电器选择及接线：QS≥3I N；FU1≥熔丝：（1.5~2.5）I N；KM≥（1.3~2.0）I N；FR（热元件）≥（1.1~1.25）I N，调整范围（60%~100%）整定值；1 I N FU2: 选择RC1A5~10A，熔丝1~5A。
控制回路导线：不小于1.5mm2的BV线。
主回路导线：按照电动机额定电流（估算时按2A/Kw）选择导线截面积。
11.3 控制过程和技术要求：KM1辅助常开闭合（自锁）1）控制过程。
合上KM1KM1启动：按SB1KM Y主触头闭合YKM Y辅助常闭断开（互锁）待电动机接近额定转速时：KM Y主触头断开M失电按SB2SB2SB2常开闭合KM△△主触头闭合△接运行KM△辅助常开闭合（自锁）KM△辅助常闭断开（互锁）2）技术要求：（1）只适用于△接的电动机；（2）只能轻载或空载启动；（3）可以频繁启动但启动时间不得过长或过短12 QJ3型自耦减压启动器内部接线图。
12.112.2 抽头的使用原则：当65%的抽头启动困难时，应改为80%的抽头启动（30Kw以下最长启动时间不超过30s，超30s为启动困难）。
抽头、启动电压、电流及转矩的关系：12.3 使用注意事项：（1）自耦降压启动器按电动机功率选择；（2）不能频繁启动，两次间隔不少于3分钟；（3）启动时间不得过长或过短，（如启动时间超过2分钟，再启动前需休息4个小时。
