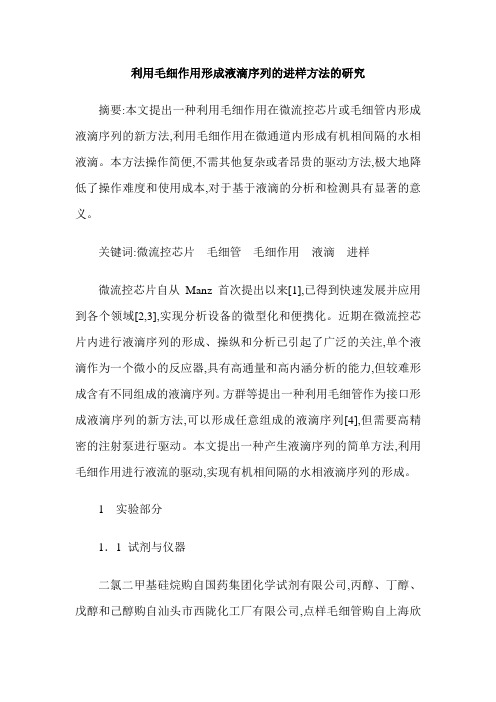

高效毛细管振荡流液滴PCR

利用毛细作用形成液滴序列的进样方法的研究摘要:本文提出一种利用毛细作用在微流控芯片或毛细管内形成液滴序列的新方法,利用毛细作用在微通道内形成有机相间隔的水相液滴。

本方法操作简便,不需其他复杂或者昂贵的驱动方法,极大地降低了操作难度和使用成本,对于基于液滴的分析和检测具有显著的意义。

关键词:微流控芯片毛细管毛细作用液滴进样微流控芯片自从Manz首次提出以来[1],已得到快速发展并应用到各个领域[2,3],实现分析设备的微型化和便携化。

近期在微流控芯片内进行液滴序列的形成、操纵和分析已引起了广泛的关注,单个液滴作为一个微小的反应器,具有高通量和高内涵分析的能力,但较难形成含有不同组成的液滴序列。

方群等提出一种利用毛细管作为接口形成液滴序列的新方法,可以形成任意组成的液滴序列[4],但需要高精密的注射泵进行驱动。

本文提出一种产生液滴序列的简单方法,利用毛细作用进行液流的驱动,实现有机相间隔的水相液滴序列的形成。

1 实验部分1．1 试剂与仪器二氯二甲基硅烷购自国药集团化学试剂有限公司,丙醇、丁醇、戊醇和己醇购自汕头市西陇化工厂有限公司,点样毛细管购自上海欣鹏玻璃仪器有限公司。

XTL－165型体式显微镜(江西凤凰光学),步进电极及其控制系统(东莞航宇数控自动化设备有限公司)和DHG－9075A型鼓风干燥箱(上海齐鹏科学仪器有限公司)。

1．2 实验过程(1)点样毛细管的表面处理。

先将毛细管依次使用10％的NaOH 溶液和Piranha溶液(此溶液危险,使用时注意安全)进行清洗;然后将清洗后的毛细管浸泡在20％的二氯二甲基硅烷的己醇溶液中1个小时,对毛细管的内外壁进行表面处理;清洗干净后将毛细管放置在110℃的烘箱中1个小时,完成表面处理过程。

(2)基于毛细作用的液滴进样。

如图1所示搭建进样平台,在步进电机转轴上安装一圆形盘片,在盘片表面粘贴末端开口的小试管。

将毛细管安装在一水平平台上,并插入到小试管的末端开口内。
