上海进才实验中学物理电流和电路综合测试卷(word含答案)

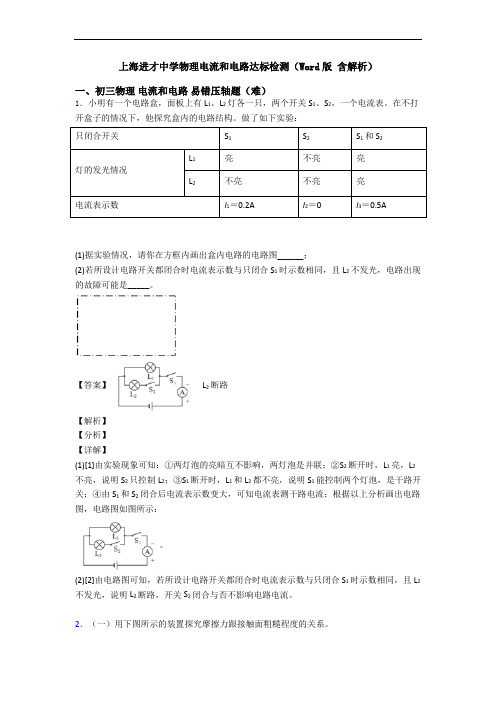

上海进才中学物理电流和电路达标检测（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

在不打开盒子的情况下，他探究盒内的电路结构。

做了如下实验：只闭合开关S1S2S1和S2L1亮不亮亮灯的发光情况L2不亮不亮亮电流表示数I1＝0.2A I2＝0I3＝0.5A(1)据实验情况，请你在方框内画出盒内电路的电路图______；(2)若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，电路出现的故障可能是_____。

【答案】 L2断路【解析】【分析】【详解】(1)[1]由实验现象可知：①两灯泡的亮暗互不影响，两灯泡是并联；②S2断开时，L1亮，L2不亮，说明S2只控制L2；③S1断开时，L1和L2都不亮，说明S1能控制两个灯泡，是干路开关；④由S1和S2闭合后电流表示数变大，可知电流表测干路电流；根据以上分析画出电路图，电路图如图所示：。

(2)[2]由电路图可知，若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，说明L2断路，开关S2闭合与否不影响电路电流。

2．（一）用下图所示的装置探究摩擦力跟接触面粗糙程度的关系。

（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做运动，根据知识，从而测出木块与长木板之间的滑动摩擦力。

（2）第一次实验中弹簧测力计的示数如图所示为 N，]分析表中数据可以得到的结论是。

实验次数123接触面情况木块和长木板木块和棉布木块和毛巾摩擦力/N1．92．4（3）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小。

你认为她的结论正确吗？，理由是。

（二）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压档位）、四个阻值不等的电阻以及若干条导线，进行了大胆地探究。

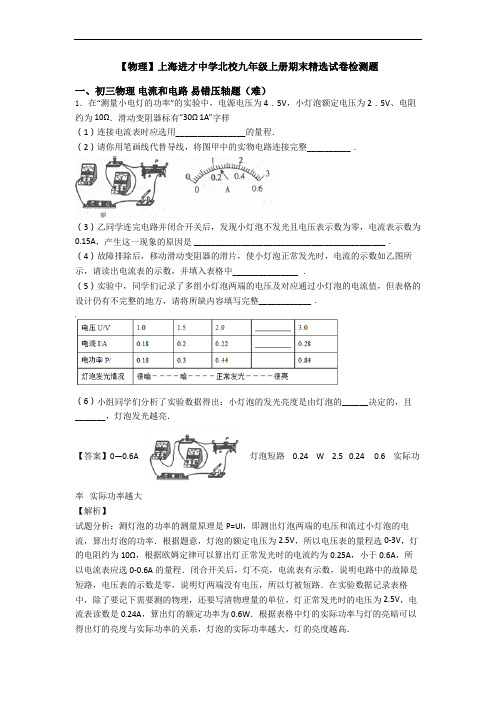

【物理】上海进才中学北校九年级上册期末精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．【答案】0—0.6A 灯泡短路 0.24 W 2.5 0.24 0.6 实际功率实际功率越大【解析】试题分析：测灯泡的功率的测量原理是P=UI，即测出灯泡两端的电压和流过小灯泡的电流，算出灯泡的功率．根据题意，灯泡的额定电压为2.5V，所以电压表的量程选0-3V，灯的电阻约为10Ω，根据欧姆定律可以算出灯正常发光时的电流约为0.25A，小于0.6A，所以电流表应选0-0.6A的量程．闭合开关后，灯不亮，电流表有示数，说明电路中的故障是短路，电压表的示数是零，说明灯两端没有电压，所以灯被短路．在实验数据记录表格中，除了要记下需要测的物理，还要写清物理量的单位，灯正常发光时的电压为2.5V，电流表读数是0.24A，算出灯的额定功率为0.6W．根据表格中灯的实际功率与灯的亮暗可以得出灯的亮度与实际功率的关系，灯泡的实际功率越大，灯的亮度越高．考点：测小灯泡的功率2．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

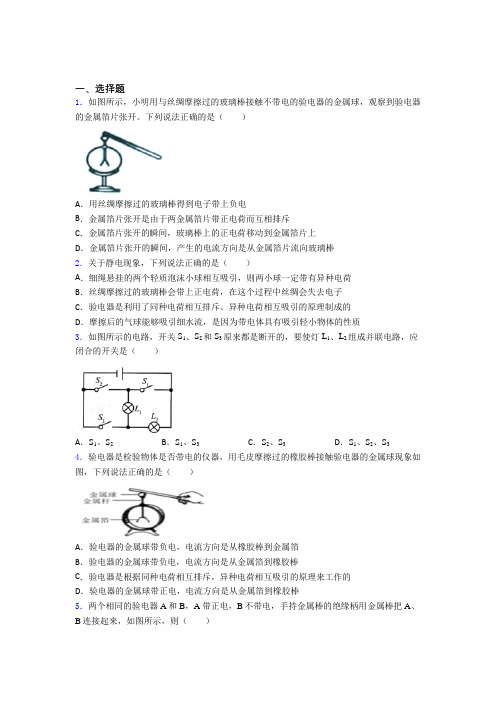

一、选择题1．如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。

下列说法正确的是（）A．用丝绸摩擦过的玻璃棒得到电子带上负电B．金属箔片张开是由于两金属箔片带正电荷而互相排斥C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒2．关于静电现象，下列说法正确的是（）A．细绳悬挂的两个轻质泡沫小球相互吸引，则两小球一定带有异种电荷B．丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中丝绸会失去电子C．验电器是利用了同种电荷相互排斥、异种电荷相互吸引的原理制成的D．摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质3．如图所示的电路，开关S1、S2和S3原来都是断开的，要使灯L1、L2组成并联电路，应闭合的开关是（）A．S1、S2B．S1、S3C．S2、S3D．S1、S2、S34．验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球现象如图，下列说法正确的是（）A．验电器的金属球带负电，电流方向是从橡胶棒到金属箔B．验电器的金属球带负电，电流方向是从金属箔到橡胶棒C．验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的D．验电器的金属球带正电，电流方向是从金属箔到橡胶棒5．两个相同的验电器A和B，A带正电，B不带电，手持金属棒的绝缘柄用金属棒把A、B连接起来，如图所示，则（）A．电流从A流向B B．电流从B流向AC．自由电子从A流向B D．正电荷从A流向B6．如图所示的是一种按钮开关的结构截面图，图中C是按钮，D是外壳，A、B各有接线柱与电路相连接，通常情况下，属于绝缘体的是（）A．C、D是绝缘体B．B、D是绝缘体C．A、C是绝缘体D．A、B是绝缘体7．小明按如图所示的玩具警车的简化电路图连接了下图的四个电路，其中正确的是（）A．B．C．D．8．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A 的球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。

上海物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

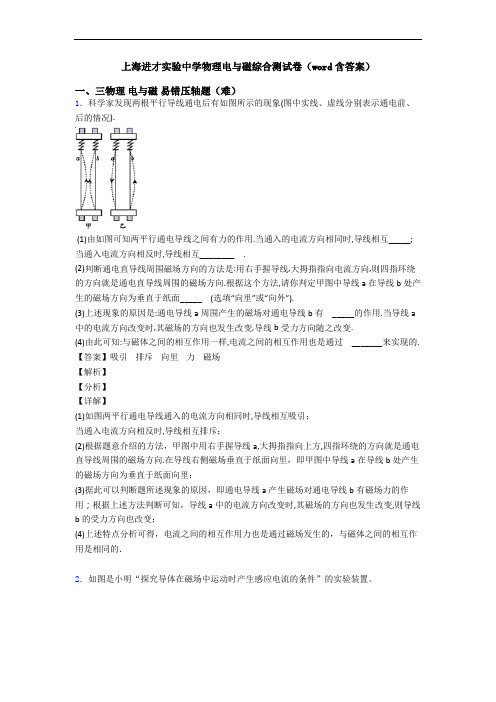

上海进才实验中学物理电与磁综合测试卷（word含答案）一、三物理电与磁易错压轴题（难）1．科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).(1)由如图可知两平行通电导线之间有力的作用.当通入的电流方向相同时,导线相互_____;当通入电流方向相反时,导线相互________ .(2)判断通电直导线周围磁场方向的方法是:用右手握导线,大拇指指向电流方向,则四指环绕的方向就是通电直导线周围的磁场方向.根据这个方法,请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面_____ (选填“向里”或“向外”).(3)上述现象的原因是:通电导线a周围产生的磁场对通电导线b有_____的作用.当导线a 中的电流方向改变时,其磁场的方向也发生改变,导线b受力方向随之改变.(4)由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过_______来实现的.【答案】吸引排斥向里力磁场【解析】【分析】【详解】(1)如图两平行通电导线通入的电流方向相同时,导线相互吸引；当通入电流方向相反时,导线相互排斥；(2)根据题意介绍的方法，甲图中用右手握导线a,大拇指指向上方,四指环绕的方向就是通电直导线周围的磁场方向.在导线右侧磁场垂直于纸面向里，即甲图中导线a在导线b处产生的磁场方向为垂直于纸面向里；(3)据此可以判断题所述现象的原因，即通电导线a产生磁场对通电导线b有磁场力的作用；根据上述方法判断可知，导线a中的电流方向改变时,其磁场的方向也发生改变,则导线b的受力方向也改变；(4)上述特点分析可得，电流之间的相互作用力也是通过磁场发生的，与磁体之间的相互作用是相同的．2．如图是小明“探究导体在磁场中运动时产生感应电流的条件”的实验装置。

（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做___________运动时导体中会产生感应电流。

上海进才实验中学物理电功率综合测试卷（word含答案）一、初三物理电功率易错压轴题（难）1．22''B0()==U U U UPR U R-额额额下面是小溪所做的电学实验：（一）探究电流与电阻的关系。

(1)小溪用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源、“20Ω 1A”的滑动变阻器等器材连接成部分实验电路，实验过程中控制电阻两端的电压2V不变。

请用笔画线代替导线把电路补充完整；______(2)正确连接电路后开始实验。

小溪发现换上______Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。

为了使四个电阻单独接入电路都能完成实验，他应该适当______（填“增大”或“减小”）控制的电压值；通过实验数据可以得出的结论是：______一定时，导体中电流与电阻成______。

（二）测量小灯泡的额定功率。

(3)小溪按乙图连接电路，测量标有“3.8V”的小灯泡的额定功率，她使用了电压表的小量程，调节变阻器滑片，使电压表示数为2V，读出此时电流表的示数为0.2A，求出小灯泡的电阻为______Ω，并利用公式2UPR=额额求出了小灯泡的额定功率。

然后她又换用电压表的大量程，调节变阻器滑片，使电压表示数为3.8V时，电流表示数如图丙所示为______A，小灯泡的额定功率为______W。

小溪发现两次得到的额定功率值有较大差异，根本原因是______；(4)小溪又设计了一个方案测量额定电压为3V的小灯泡的额定功率。

电路如图丁所示（电源电压为6V，滑动变阻器规格为“20Ω 1A”）。

请把下面的实验步骤补充完整：①只闭合开关S和S2，调节变阻器的滑片，使电压表V2的示数为______V，此时小灯泡正常发光；②只闭合开关______，保持滑片P的位置不动，此时V1的示数为1V，V2的示数为2V；③该灯泡的额定功率P额＝______W。

【答案】见解析 20 增大电压反比 10 0.3 1.14 灯的电阻随温度的变化而变化3 S和S1 0.6【解析】【分析】【详解】(1)[1]电压表测量电阻两端的电压，由于实验过程中控制电阻两端的电压为2V 不变，则电压表接小量程，如图所示(2)[2]当接入20Ω的电阻时，移动滑动变阻器的滑片，使滑动变阻器接入阻值最大，此时滑动变阻器两端电压最大，定值电阻两端电压最小，由于滑动变阻器的最大阻值与电阻的阻值相等，则它们两端电压相等，此时电阻两端最小电压为min 4.5V 2.25V 22U U === 所以小溪发现换上20Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。

一、选择题1．小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。

当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（）A．A1示数变大B．A1示数变小C．A2示数变大D．A2示数变小2．有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．无法确定3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球现象如图，下列说法正确的是（）A．验电器的金属球带负电，电流方向是从橡胶棒到金属箔B．验电器的金属球带负电，电流方向是从金属箔到橡胶棒C．验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的D．验电器的金属球带正电，电流方向是从金属箔到橡胶棒5．两个相同的验电器A和B，A带正电，B不带电，手持金属棒的绝缘柄用金属棒把A、B连接起来，如图所示，则（）A．电流从A流向B B．电流从B流向AC．自由电子从A流向B D．正电荷从A流向B6．下列说法正确的是（）A．橡胶棒不易导电，因为它缺少电荷B．铜导线导电过程中，自由电子定向移动的方向不是电流的方向C．三个轻质小球靠近后如图甲所示，则a、b一定带同种电荷，b、c一定带异种电荷D．如图乙所示，将带正电的玻璃棒接触验电器的金属球，正电荷会从玻璃棒传递到金属箔7．小明按如图所示的玩具警车的简化电路图连接了下图的四个电路，其中正确的是（）A．B．C．D．8．图是李老师在研究静电现象时所做的三组实验，其中甲图是两根用毛皮摩擦过的硬橡胶棒相互靠近时的情景，乙图是两根用丝绸摩擦过的玻璃棒相互靠近时的情景，丙图是用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒相互靠近时的情景，下列说法中正确的是（）A．甲图中两个橡胶棒带有异种电荷B．乙图中的现象可以说明异种电荷相互吸引C．丙图中的现象可以说明同种电荷相互排斥D．该实验现象可以说明玻璃棒上的电荷和橡胶棒上的电荷是不同的9．下列物体通常情况下都属于导体的是（）A．汽油和盐水B．铅笔芯和橡皮C．瓷碗和塑料尺D．人体和大地10．如图所示，两个相同的验电器A和B，A与丝绸摩擦过的玻璃棒接触带电，再用C棒去同时接触两验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

上海进才实验中学物理第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．小刚和小强在组成串并联电路的实验中.（1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯_______联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________ (A．灯L1开路B．灯L2开路C．开关S开路D．灯L2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．（______）【答案】（1)断开（2)不发光，短路（3)串,B（4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路3．如图是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格是________的（填“相同”或“不相同”），小明连接好最后一根导线时，发现灯都亮了，出现这种情况的原因是________．（2）下表是某同学实验中的一组数据：指出上述表格所记录的数据中，明显错误的数值是________，造成错误的原因是________．（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光．造成其中一个小灯泡不发光的原因是__________．A．灯泡的灯丝断了 B．灯丝的电阻小 C．小灯泡靠近负极（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________，乙：________．（5）改正错误的数据后，分析实验数据得到的串联电路中电流的规律是： ________．【答案】不相同连接电路时开关没有断开 1.5接了小量程，但按照大量程读数 B 没有调零电流表正负接线柱接反串联电路中，电流处处相等【解析】【分析】【详解】（1）实验中，为得到更具普遍性和说服力的结论，应选择两个不同规格的小灯泡进行实验；连接好最后一根导线时，发现灯都亮了，说明连接电路时开关没有断开；（2）由表中实验数据可知，实验数据1.5A是错误的；这是由于读数时，错把0～0.6A量程看成0～3A量程造成的；（3）某同学发现两个串联的小灯泡中，一个发光，一个不发光说明电路是通路，电流相同情况下，不发光的灯泡是由于其电阻较小，两端功率较小的缘故，故B选项符合题意．（4）由图甲所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由图乙所示电流表可知，电流表指针偏转角度太小，这是由于所选电流表量程太大造成的；（5）通过分析数据可知，串联电路中，电流处处相等【点睛】在探究串联电路电流特点时，需要使用不同的用电器，在连接电路时，电路处于开路状态；在串联电路中，电流处处相等，根据电流表的量程来分析解答；当电流表的正负接线柱接反了，指针会反向偏转；使用电流表时要选择合适的量程；在探究串联电路电压特点时，需要有不同型号的用电器进行多次实验，从实验数据中找规律，据此解答．4．某实验小组在学习了用电流表探究串联电路的电流特点后，猜想：并联电路中干路中的电流等于各支路中的电流之和．于是，他们决定进行探究，并首先设计出了电路图（图甲）．（1）电路元件如图乙所示，若通过每只灯的电流约0.3～0.5A，并联后要测通过L1的电流，则M、N应分别接______；要测通过干路中的电流，则M、N应接______．（图中a、b、c、d为接线柱代码）（2）连接电路时，当把最后一根导线刚连接好，灯泡L1、L2就亮了，在实验操作中不当之处是：_____________________．（3）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是_________A．电流表内部开路 B．开关处接触不良C．电流表被短路 D．电源供电不足（4）若测得L2支路的电流值如图丙所示，则通过L2电流为______A．【答案】c和b d连接电路时开关是闭合的C0.4【解析】【详解】(1)要测通过L1的电流,电流表应与L1串联在同一条支路,因为电流小于0.6A,所以可选择0-0.6A的量程,则M接c,N接b；要测量干路中的电流,需将电流表串联在干路中,根据题意知,干路电流大于0.6A,所以电流表应选择0-3A的量程,M、N需均接d；（2）连接电路时，当把最后一根导线刚连接好，灯泡L1、L2就亮了，在实验操作中不当之处是：连接电路时开关是闭合的；（3）若合上开关后，灯均亮，电流表指针不发生偏转，A．电流表内部开路，一定会有灯不亮，故错误；B．开关处接触不良，两个灯泡都会不亮，故错误；C．电流表被短路，电流不经过电流表，故正确；D．电源供电不足，两个灯泡都会不亮，故错误。

一、选择题1．关于家庭电路和安全用电，下列说法不正确．．．的是（）A．使用试电笔时，手指要按住笔尾的金属帽，用笔尖接触被测的导线B．电路中电流过大使自动开关跳闸，原因可能是短路也可能是用电器的总功率过大C．有金属外壳的家用电器，无需使用三脚插头D．对人体安全的电压是不高于36V2．南方冬天，人们一般在家里用电取暖，下列说法正确的是（）A．为了接线方便，在一个插座上接几个电暖器B．空气开关跳闸后应立即合上，便于检查故障原因C．要避免同一时间使用多个大功率空调和电暖器D．劣质电暖器的电线发热着火，肯定是因为它短路了3．如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。

当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。

由此可以确定（）A．L1灯头短路B．L1灯头断路C．L2灯头短路D．L2灯头断路4．关于家庭电路和安全用电，下列说法中正确的是（）A．在未断开电源的情况下更换灯泡B．我国家庭电路的电压为36VC．在家庭电路中安装空气开关或保险丝D．我国家庭电路的频率为220Hz5．下列关于我国家庭电路的说法中错误的是（）A．电路中的电能表用来计量家中所有用电器的总功率B．接在家庭电路中的电冰箱和电饭锅是并联连接的C．使用试电笔检查家庭电路时，手应接触笔尾金属体D．空气开关“跳闸”时，可能是电路发生短路引起的6．生活中有很多现象包含着物理知识，下列说法中错误的是（）A．加入盐的汤会变咸，这是因为发生了扩散现象B．无法将棍子像金箍棒一样缩成一根针的大小，是因为分子间存在着引力C．用塑料梳子梳头，头发会随梳子飘起来，是因为梳子带了电荷D．将试电笔插入插座的插孔中，如果试电笔的氖泡发光，说明接入的是火线7．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．用潮湿的手拔插用电器的插头C．控制电灯的开关要接到零线上D．有人触电要尽快用手把他拉开8．下列说法中不符合安全用电原则的是（）A．用试电表辨别火线和零线时，手不能接触笔尖的金属体B．在家庭电路中，电冰箱与电视机是并联的C．发现有人触电应先救人后断电D．搬动用电器前应先断开电源开关9．关于家庭电路，下列说法正确的是（）A．电能表是用来测量电路消耗电能的仪表，应安装在总开关之前B．电热毯内的电阻丝断了，只需将断头接上后仍可安全使用C．当电路因故障导致保险装置断开时，只需更换保险丝或使空气开关复位D．家用电器或电线着火时，应立即浇水灭火10．如图所示是现在一般标准住宅户内配电系统方框图。

上海市进才实验中学2024年物理高三第一学期期末调研模拟试题注意事项1．考生要认真填写考场号和座位序号。

2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。

第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。

3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题：本题共6小题，每小题4分，共24分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

1、下列核反应方程正确的是（ ）A ．轻核聚变反应方程234112H H He x +→+中，x 表示电子B ．铀核裂变的一种核反应方程2351419219256360U Ba Kr 2n →++C ．核反应方程1417178142He N O H +→+为轻核聚变D ．放射性元素21084Po 发生的α衰变方程为210206484822Po Pb He →+2、如图所示，金星和火星均绕太阳做匀速圆周运动，金星半径是火星半径的n 倍，金星质量为火星质量的K 倍。

忽略行星的自转。

则下列说法正确的是（ ）A ．金星表面的重力加速度是火星的K n 倍B ．金星的第一宇宙速度是火星的K n倍 C ．金星绕太阳运动的加速度比火星大D ．金星绕太阳运动的周期比火星大3、如图所示，一个圆盘绕过圆心O 且与盘面垂直的竖直轴匀速转动角速度为ω，盘面上有一质量为m 的物块随圆盘一起做匀速圆周运动，已知物块到转轴的距离为r ，下列说法正确的是（ ）A ．物块受重力、弹力、向心力作用，合力大小为m ω2rB ．物块受重力、弹力、摩擦力、向心力作用，合力大小为m ω2rC．物块受重力、弹力、摩擦力作用，合力大小为m 2rD．物块只受重力、弹力作用，合力大小为零4、如图所示，U形气缸固定在水平地面上，用重力不计的活塞封闭着一定质量的气体，已知气缸不漏气，活塞移动过程中与气缸内壁无摩擦.初始时，外界大气压强为p0，活塞紧压小挡板.现缓慢升高气缸内气体的温度，则选项图中能反映气缸内气体的压强p随热力学温度T变化的图象是（）A．B．C．D．5、下列说法正确的是A．光电效应现象表明，光具有波动性B．α粒子散射实验表明，原子中有一个很小的核C．氢原子从高能级向低能级跃迁时，可以放出任意频率的光子D．一个质子和一个中子结合成氘核，氘核的质量等于质子与中子的质量和6、物体在恒定的合外力作用下做直线运动，在时间△t1内动能由0增大到E0，在时间∆t2内动能由E0增大到2E0.设合外力在△t1内做的功是W1、冲量是I1，在∆t2内做的功是W2、冲量是I2，那么( )A．I1<I2W1=W2B．I1>I2W1=W2C．I1<I2W1<W2D．I1=I2W1<W2二、多项选择题：本题共4小题，每小题5分，共20分。
