变配电室,柴油发电机房通风计算表xls

公寓楼计算书一、通风部分1.地下室变配电室1）平时排风面积F=192m2换气次数n=20次/h Q1=192*5*20=19200 m3/h Q1>Q2风机：HTF-I No6.5A 1450rpm 512Pa 21652 m3/h 5.5kw(兼做排烟风机、事故排风机)2）平时送风按照排风量80%计算19200*80%=15360 m3/h风机：HL3-2A No7.5A 960rpm 525Pa 15156m3/h 4kw(兼做排烟补风风机)3）排烟排烟量 60 m3/h．m2 Q2=192*60=11528 m3/h2.地下室上部防火分区通风、排烟1）平时排风）水泵房：Q1=150*5*7=5250 m3/h（换气次数n=7次/h）制冷机房：Q2=150*5*7=5250 m3/h（换气次数n=7次/h）小配电室：Q3=39*5*10=1950 m3/h（换气次数n=10次/h）总排风量：Q1+Q2+Q3=12450m3/h风机：HTF-I No6 2900rpm 610Pa 15102m3/h 5.5kw(兼做排烟风机)2）平时送风按照排风量80%计算12450*80%=9960m3/h风机：HL3-2A No6.5A 960rpm 335Pa 11863m3/h 2.2kw(兼做排烟补风风机) 3）走廊排烟最大防烟分区面积F=140m2排烟量 60 m3/h．m2Q=140*60=8400 m3/h（最小排烟量小于平时排风量，按平时排风量设计）3.锅炉房1）平时排风（换气次数n=7次/h）Q1=150*5*7=5250 m3/h2）平时送风按照排风量140%计算5250*120%=7350m3/h3）事故排风（换气次数n=12次/h）Q1=47*5*12=2820m3/h风机：DZ-11 No4B 960rpm 4000m3/h 0.25kw4.金库排风（换气次数n=5次/h）Q1=81*4*5=1620 m3/h风机：HL3-2A No4A 1450rpm 347Pa 3064m3/h 0.75kw5.保险箱库排风（换气次数n=3次/h）Q1=352*2.6*3=2746 m3/h风机：HL3-2A No4A 1450rpm 347Pa 3064m3/h 0.75kw6.楼梯间正压送风(含地下段)风量:地上部分16000~20000 地下部分8000~10000 m3/h地上部分、地下部分合用风机送风量为：24000~30000 m3/h，取值：27000 m3/h 风机：SWF-I No7 1450rpm 765Pa 29880m3/h 11kw 84dB(A)7.楼梯间正压送风(前室不送风 2层)风量: 25000~30000 m3/h风机：SWF-I No9 960rpm 370Pa 32056m3/h 5.5kw 86dB(A)8.前室、合用前室正压送风风量：12000~16000 m3/h，取值14000 m3/h风机：SWF-I No7.5 1450rpm 504Pa 16260m3/h 4kw 82dB(A)9.公寓卫生间集中排风（独立井道-一个卫生间）客房卫生间数：15（个）排风量q=80m3/h.间同时使用系数n=0.7Q=15*80*0.7=840m3/h风机：HL3-2A No3.5A 1450rpm 272Pa 1839m3/h 0.55kw 62dB(A)10.公寓卫生间集中排风（独立井道-2个卫生间）客房卫生间数：30（个）排风量q=80m3/h.间同时使用系数n=0.5Q=30*80*0.5=1200m3/h风机：HL3-2A No3.5A 1450rpm 272Pa 1839m3/h 0.55kw 62dB(A)11. 公寓卫生间集中排风（负担5个井道）客房卫生间数：15*9=135（个）排风量q=80m3/h.间同时使用系数n=0.5Q=135*80*0.5=5400m3/h风机：SWF-I No5 1450rpm 326Pa 5252m3/h 1.1kw 77dB(A)二、制冷机房部分1.制冷机空调冷负荷：1500kw制冷机型号：RTHDC1E1F1 2台冷媒：R134a 制冷量798.8kw 输入功率140.1kw 运行工况：12/7℃ 32/37℃蒸发器：流量 155 m3/h 压降32.6kPa DN200冷凝器：流量 185 m3/h 压降34.4kPa DN2002.冷却塔（角型式横流超低噪声冷却塔）型号：CDW-175ASSY 2台冷却水量：200.2 m3/h 输入功率：7.5kw 扬程：4m 运行工况：27℃ 32/37℃运行重量：3210kg3.冷冻水泵额定流量：1.1*155=171 m3/h 扬程h=1.05*(3.2+10+4+5)=23.3mKQL150/285-18.5/4 173 m3/h 24m 18.5kw（变频控制）4.冷却水泵额定流量：1.1*185=204 m3/h 扬程h=1.05*(3.4+10+4+5)=23.5mKQL150/300-22/4225 m3/h 24.5m 22kw（变频控制）5.换热机组空调热负荷：1400kw一次热媒：95/70℃热水二次热媒：45/55℃热水型号：QTZS-K-1.4 名义换热量1.4MW包括以下部件换热器型号：QTZS-K-1.05 台数：2 换热量1.05MW一次热媒：95/70℃热水二次热媒：45/55℃热水采暖循环水泵：台数2 （一用一备，变频控制）流量：113 m3/h 扬程：h=1.05*(0.5+5+2+4)=11.7mKQW100/125-11/2120 m3/h 14.5m 11kw（变频控制）6.落地膨胀水箱包括以下部件补水泵：台数2 （一用一备，变频控制）流量：5 m3/h 扬程：h=1.05*(68+5)=76.7mKQDL40-25×4 6.3 m3/h 100m 11kw（变频控制）气压罐：台数1 φ1000 h=26507.补水箱 5 m38.全自动软水器。

柴发机房通风量计算
机组功率
KW 散热量占比
%
散热量
KW
室内温
度
℃
室外温
度
℃
温差
℃
空气密度
kg/m3
空气比热
KJ/(kg.
℃)
200030%60040319 1.2 1.099
按机组最大功率取值
根据厂家
要求，机
房温度按
温升计
算，超过
40℃时取
40℃
室外温度
根据当地
室外通风
温度取值
风量风井风速风井面积百叶风速遮挡系数百叶面积
排风181984 5.010.1 5.00.520.22进风195984 2.027.2 5.00.521.78
自然通风风井风速取2~2.5m/s，机械通风风井风速取5m/s 自然通风风井风速取2~2.5m/s，机械通风风井风速取5m/s,对于风井出口靠近使用房间对噪音有要求时风速取低值，室外防雨百叶遮挡系数50% 柴油机+发电机+烟管向机
房内三热量约为机组功率的
20~50%，烟囱短有保温可
选低值，烟囱长无保温取大
值（根据康明斯厂家资料）
采用水冷冷却方式机组通风量需根据厂家要求确定，初期设计阶段无资料可按技术措施
散热通风量
m3/h 机组燃烧通风量
m3/h
进风量
m3/h
18198414000195984
燃烧空气量根据厂家
设备确定，基本都在3m3/s以内，1000KW以上按2.5m3/s计算，1000KW以下按2m3/s；可按技术措施7m3/h/
·KW计算与设备厂家提供数值对比，按大
值取
术措施4.4.1中≥20m3/KW·h考虑。

通风空调选型计算1.控制室空调空调负荷按180W/m2估算:Q=12x6x180=12960W选三菱柜式热泵型空调器1台，型号PSH-5G6型，单台制冷量13000W，制热量13500W，电压380V，功率5.0kW。

2．水泵间通风水泵等设备散热量：Q=524.4kW电动机发热量:Q=524.4x(1-0.9)/0.9=58.3夏季通风室外计算温度：26℃室内排风计算温度：35℃计算通风量L2=58300/[0.28x1x1.127x(35-26)]=20528 m3/h选用FT35-11型No5.6轴流风机2台，风量8103m3/h, 全压90.3Pa，叶片角度35°，转速960r/min，配用电机YSF-8026型，功率0.37kW。

进风百叶窗选型：按进风风速2m/s计算A=L/(3600vμ)=13822/(3600x2x0.6)=3.2 m2选FK-4型侧壁格栅式风口，配套FK-5型风口过滤器，共2套，风口尺寸为2500x600(h)mm。

3．配电间2通风配电间通风量按10次/小时换气计算L=6x10.5x5.2x10=3276m3/h选用FT35-11型No4.5轴流风机1台，风量3914m3/h, 全压95.2Pa，叶片角度20°，转速1450r/min，配用电机YSF-6324型，功率0.18kW。

进风百叶窗选型：按进风风速2m/s计算A=L/(3600vμ)=3276/(3600x2x0.6)=0.76 m2选FK-4型侧壁格栅式风口，配套FK-5型风口过滤器，共1套，风口尺寸为1250x600(h)mm。

4．硫酸聚合铁加药间通风通风量按15次/小时换气计算L=24x10.8x8.2x15=31882m3/h选用FBT35-11型No5.6玻璃钢轴流风机3台，风量12239m3/h，全压206Pa，叶片角度35°，转速1450r/min，配用电机YT90S-4型，功率1.1kW。

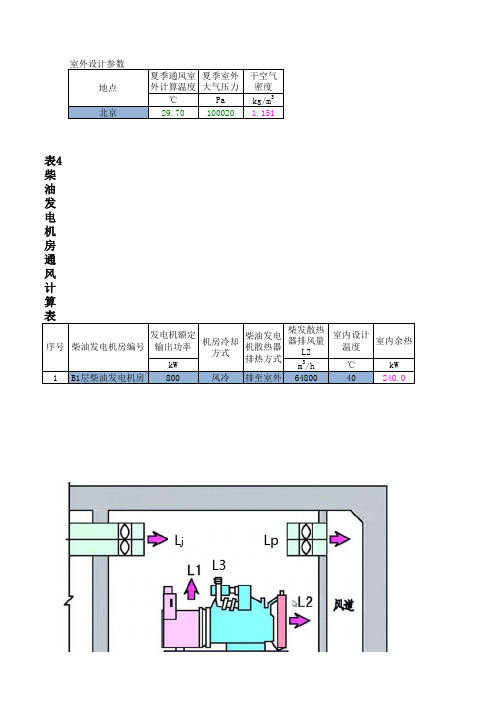

发电机组机房通风系统计算
一、技术要求：
1、机房的通风量应满足机组燃烧需求及带走机组辐射热量；
2、机房内空气流速应避免产生额外噪声及流阻；
）
二、设备清单：’
1、T70PJS柴油发电机组一台
三、T70PJS发电机组的进风、排风系统等指标：
1、热辐射：8KW
2、燃烧所需进气量：66L／S
(
3、冷却液带走热量所需空气流量：3700L／S
4、发电机空气流量：270L／S
5、进气背压值：150mmCE
四、通风系统计算方法：
通风系统进气量：Q进
^
通风系统排风量：Q排
计算方法：Q进=Q排+Qc
Q排=H／(ρ+υ+ΔT)+Q电+Q冷
其中：Qc=机组所需助燃空气量(单位：m3／min)
Q电=发电机空气流量(单位：m3／min)
#
Q冷=冷却液带走热量所需空气量(单位：m3／min)
H=机组辐射热(单位：KW)
ρ=空气密度(单位：Kg/m3)
υ=空气比热(单位：KW·min／Kg·℃)
ΔT=进、排风温度差(单位：℃)
]
五、单位换算：
1、1L／S=0．06m3／min
2、25℃空气密度为m3
3、空气比热为·min／Kg·℃
4、ΔT大约为10～15℃
~
六、计算步骤：
1、Q排的计算
Q排=H／(ρ+υ+ΔT)+Q电+Q冷
=8／**13)+Q电+Q冷
=8／+Q电+Q冷
）
=++
= m3／S
Q进=Q排+Qc
=+
= m3／S
七、计算结果：
机房的进风量为：m3／S
机房的排风量为：m3／S。

管理可通过小区电梯运行监控系统根据负荷情况停运普通客梯而减载；③.序号4、5项目不计算备用泵负荷；④.考虑车库车道照明相比车位照明更重要，发电机确保此部分负荷,而车位照明可通过物业管理关闭；⑤.设计注明发生火灾时，序号2、6负荷“切非”，生活水泵在火灾初期不切非保证自救用水，后期视发电机负荷情况由消控中心联动切除；⑥.序号1系数0.6～0.9，序号2、3系数0.2～0.5，序号4系数0.4～0.6，序号5系数0.6～0.8，序号6系数0.2～0.5，此系数仅为发电机选择用，不适用干线及开关整定计算；⑦.紫色、蓝色栏目人工填写，黄色栏目自动计算生成；

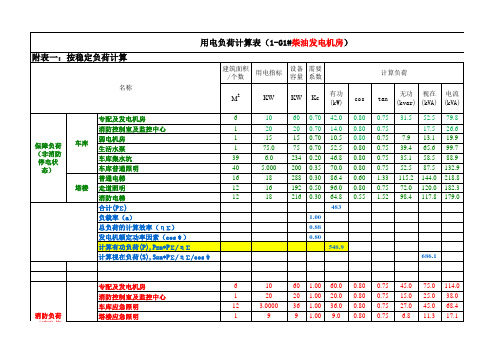

住宅小区发电机负荷计算（消防用电负荷）
①.序号1项目，设备房数量应根据工程实际情况进行增减；②.序号2、3、4、5、6项目应根据工程实际情况进行增减，消防状态下发电机仅考虑车库一个最大防火分区的消防负荷；③.序号7、8项目，应根据工程实际情况进行增减，消防状态下发电机仅考虑车库一个最大防火分区上部高层住宅塔楼的加压风机和消防电梯负荷；④.序号9项目，应根据工程实际情况进行增减，不计算备用泵负荷；⑤.紫色、蓝色栏目人工填写，黄色栏目自动计算生成；
最终依据上面两种负荷的较大者选择发电机，考虑造价因素，单台发电机容量不宜超过1000kVA。

（黄色区域数值自动生成）。
