高压配电室的设计要求及规范

《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。

第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。

第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。

第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。

第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。

第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。

第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。

２．中断供电将在政治、经济上造成重大损失时。

例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。

３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。

例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。

二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。

例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。

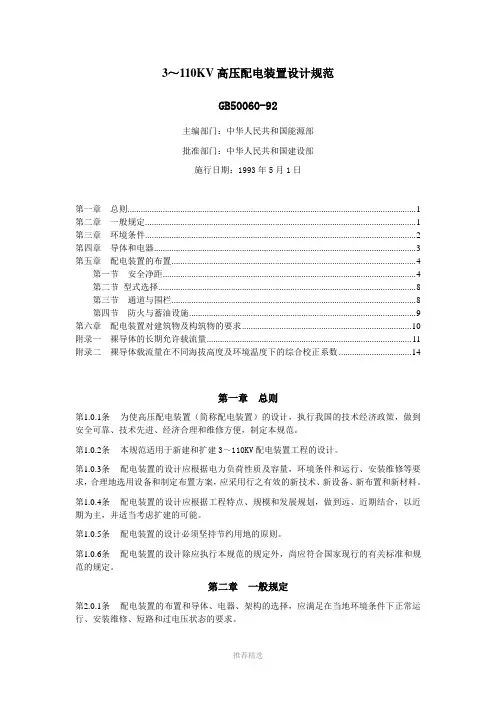

3～110KV高压配电装置设计规范GB50060-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日第一章总则 (1)第二章一般规定 (1)第三章环境条件 (2)第四章导体和电器 (3)第五章配电装置的布置 (4)第一节安全净距 (4)第二节型式选择 (8)第三节通道与围栏 (8)第四节防火与蓄油设施 (9)第六章配电装置对建筑物及构筑物的要求 (10)附录一裸导体的长期允许载流量 (11)附录二裸导体载流量在不同海拔高度及环境温度下的综合校正系数 (14)第一章总则第1.0.1条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。

第1.0.2条本规范适用于新建和扩建3～110KV配电装置工程的设计。

第1.0.3条配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。

第1.0.4条配电装置的设计应根据工程特点、规模和发展规划，做到远、近期结合，以近期为主，并适当考虑扩建的可能。

第1.0.5条配电装置的设计必须坚持节约用地的原则。

第1.0.6条配电装置的设计除应执行本规范的规定外，尚应符合国家现行的有关标准和规范的规定。

第二章一般规定第2.0.1条配电装置的布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。

第2.0.2条配电装置各回路的相序宜一致，并应有相色标志。

第2.0.3条电压为63KV及110KV的配电装置，每段母线上宜装设接地刀闸或接地器，对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜装设接地刀闸。

第2.0.4条屋内配电装置间隔内的硬导体及接地线上，应留有接触面和连接端子。

第2.0.5条屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。

配电室的规范要求配电室是指供电系统中集中供电、接受电能分配、控制、保护及监测等功能的重要场所。

配电室关系到电气安全和保障电能正常传输，要求配电室具备规范的设计、建造和运营管理，满足电力工程标准和安全生产要求，确保电气设备运行的安全性、可靠性和稳定性。

一、设计要求1. 配电室的位置和建筑配电室应建在离电源、负荷近的地方，方便供电和管理。

如果需要计算机隔离，还需要进行地下隧道连接。

建筑中的房间应根据实际需要分区，保证空间布局合理，确保环境良好，避免高温、潮湿等问题。

2. 建筑和电气设备选材建筑和电气设备要选择耐高温、耐腐蚀、不可燃、不透磁等合适材料，保证其性能稳定，操作安全。

建筑要有防火、声音隔离、排气、排水系统等设施。

3. 配电室接地建筑接地是防止人身触电以及保护电气设备的关键措施。

配电室接地应满足防雷、防静电等防护要求。

接地要按照国家电气规范或设计要求，借助专业工具检测，确保接地电阻符合标准。

4. 建筑物泄漏电流保护配电室内部的电器设备如果积累过多的泄漏电流，就容易造成接地电阻升高，甚至导致人身触电等危险情况。

因此，设计时应该考虑到配电室的电器设备参数、数量和电气负荷等，然后选择适合的泄漏电流保护开关等设备，保障使用的可靠性。

二、施工要求1. 作业场地清洁平整施工现场应严格管理，干净整洁，清理掉累积的灰尘、垃圾等物品，保持通道畅通，避免工作时跌倒的危险。

2. 作业人员着装俗话说常言道：工具不如工人重要。

工作人员在进入施工现场前要穿上防静电服、绝缘鞋、安全帽、防护手套等手段。

在施工完成后要进行绝缘性和泄漏电流的检查和测试。

3. 施工人员技术水平要求施工人员要有扎实的电气技术知识和实践经验，熟悉现场的电气设备和线路。

在操作时应注意安全，保持专业技能要求，确保按照坚定的技术法规施工。

三、运维要求1. 现场排查配电室电气要求进行定期维护和排障，保障设备正常运行。

电气设备需要经常巡视，发现隐患及时处理，不能干扰供电运行。

配电室设计规范和要求配电室是电力系统中的一个关键部分，它负责接收、配送和控制电能。

为确保人身安全和电力系统的正常运行，配电室应按照相关的设计规范和要求进行设计。

首先，配电室的设计应符合国家电力行业的相关规范和标准，如《建筑电气设计规范》、《电站设计规范》等。

这些规范主要涵盖了以下要求：1. 安全性要求：配电室的设计应满足安全防护的基本要求，包括电气安全、防火安全和防爆安全。

例如，配电室内的设备应采用防火、防爆材料，配电室应设计有足够的防火墙和防火门。

2. 进出通道要求：配电室应设计合理的进出通道，以确保人员和设备顺利进出并进行必要的维护和检修。

进出通道的宽度要满足消防通道的要求，并应设置安全防护设施，如防火门和防火墙。

3. 绝缘与接地：配电室内的电气设备和线路应有良好的绝缘和接地保护。

设备和线路应采用符合国家标准的绝缘材料，并设有必要的接地装置，以确保人身安全和电力系统的稳定运行。

4. 通风与温度控制：配电室内应有良好的通风装置和温度控制设备，以确保设备的正常运行。

通风装置应满足国家相关标准的要求，温度控制设备应能够及时调节室内温度，避免设备过热。

5. 电缆间距要求：配电室内电缆的敷设应符合安全要求，电缆之间的间距应满足国家相关标准的要求，以避免电缆之间的相互干扰和发生短路等事故。

6. 照明要求：配电室内应有良好的照明设施，以确保人员在操作时有足够的光线。

照明设施应满足国家相关标准的要求，并应采用防爆型照明设备。

除了以上的基本要求，配电室的设计还应根据具体情况考虑以下几个方面：1. 功能布局：根据配电设备的种类和数量，合理规划配电室内的设备布局，以便于设备的运行和维护。

例如，配电室应设有清晰的标示和标识，方便人员辨认设备和线路。

2. 设备选择：根据实际需求选择合适的配电设备和线缆，严格按照标准进行采购和安装。

设备和线缆的质量应达到国家相关标准的要求，并应有完整的产品证明文件。

3. 避雷与接地：根据配电室周围的环境和避雷要求，合理设计和安装避雷装置和接地系统，以保护配电室和电力设备免受直接或间接雷击侵害。

配电室设计规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于 1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10 对有关专业的要求4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

4.10.3 变压器室的通风窗，应采用非燃烧材料。

4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。

4.10.5 有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。

高压配电室设计规范高压配电室是电力系统中重要的设施，其设计规范严格要求，旨在保障设施的安全、可靠运行。

以下是高压配电室设计规范的一些重要内容：1. 设计选址：高压配电室应选址在安全、便利的位置，远离易燃物、易爆物和有害化学物质的存放场所，且独立于其他建筑物。

同时要考虑易于维修、运输和漏电的排放等因素。

2. 建筑结构：高压配电室的建筑结构应符合相关建筑规范，能够承受设备和设施的重量，并具有必要的防火、防爆性能。

建筑材料应选用耐火、耐腐蚀的材料，如钢结构或钢筋混凝土。

3. 排布布局：高压配电室应设有合理的起居、工作区域和通道，设备和设施布局应充分考虑操作人员的安全和便利。

设备之间的间距和通道宽度应满足操作、维修和救援的需要。

4. 电气设备：高压配电室内的电气设备应符合国家和行业相关标准，如高压开关柜、变压器、断路器等。

设备的选择应考虑电力负荷、运行环境和可靠性等因素。

5. 排风通风：高压配电室应配备适当的排风设施，以保持良好的通风条件，防止设备过热。

排风系统应定期维护和清洁，并具备恰当的防火和防爆措施。

6. 检修区域：高压配电室应设有专门的检修区域，用于维护和检修设备。

检修区域应配置必要的工具、设备和安全防护措施，以确保操作人员的安全。

7. 照明和标识：高压配电室应配备充足的照明设施，以确保操作人员清晰可见，并标明安全警示标识，警示高压电源和危险区域。

标识应符合国家和行业标准。

8. 火灾预防和灭火设施：高压配电室应配置适当的火灾预防和灭火设施，如灭火器、消防栓、烟雾探测器等。

设备定期检查和维护，保证其正常工作。

综上所述，高压配电室设计规范对于建设安全、可靠的配电系统至关重要。

设计师应遵循相关规范和标准，并根据实际情况进行合理布局和配置，以确保人员和设备的安全运行。

10kV 配电房设计相关要求10kV 配电房是供配电系统中的一个重要环节，其设计的优劣对终端用户用电质量造成极大影响。

本文对10kV 配电房的设计规范及存在的问题进行探讨，共同交流以便提高。

一、配电房的优点1.变压器装于室内，不受日晒雨淋等自然因素的影响，防止坏人破坏和偷盗变压器铜心，用户放心，可延长变压器使用寿命，且有防老鼠人内造成电气事故的功能。

2.用户计费总表装于室内，上锁交由供电部门直接管理，用户无法入内，只能维护管理装于室外各分路的计费分表。

3. 高压. 低压均采用架空线，成本低，易安装，维护检修方便，易发现和排除故障，线路对地距离符合规程规范要求。

二、10kV配电房设计规范1.配电房的位置应靠近用电负荷中心，设置在尘埃少.腐蚀介质少. 干燥和震动轻微的地方，并宜适当留有发展余地。

2.配电房的布置必须遵循安全.可靠. 适用和经济等原则，并应便于安装.操作. 搬运.检修. 试验和监测。

3.配电房内除本室需用的管道外，不应有其它的管道通过。

室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接；配电屏的上方不应敷设管道。

4.落地式配电箱的底部宜抬咼，室内宜咼出地面50mn以上，室外应高出地面200mn以上。

底座周围应采取封闭措施，并应能防止鼠. 蛇类等小动物进入箱内。

5.同一配电房内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。

6.成排布置的配电屏，其长度超6m时，屏后通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时其间尚应增加出口。

7.配电房屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级。

8.配电房长度超过7 米时，应设两个出口，宜布置在配电房的两端。

当配电房为楼上楼下两部分布置时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口。

配电房的门均应向外开启，但通向高压配电室的门应为双向开启门。

9.配电房的顶棚. 墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。

高压配电室的设计要求及规范一、设计要求1.安全可靠：高压配电室的设计必须符合国家电力行业的相关标准，确保其在正常运行和突发情况下的安全可靠性。

2.合理布局：高压配电室的布局应科学合理，设备之间的距离应满足安全操作和维护要求，设备之间的通道宽度应符合工作人员的进出要求。

3.保护措施：高压配电室应设有完备的保护措施，如火灾报警系统、漏电保护装置、过负荷保护装置等，以确保人员和设备的安全。

4.环境适应：高压配电室的设计应适应当地的环境条件，如气候、潮湿度等，保证设备的正常运行。

5.便捷操作：高压配电室内的设备应设置合理、布局合理，方便操作和维护人员进行操作和维护。

6.灵活性：高压配电室的设计应具备一定的灵活性，以适应未来的供电系统扩容和改造需求。

二、设计规范1.电气安全规范：高压配电室的设计要按照《电气安全规范》进行，确保设备的安全使用和维护。

2.电源接地：高压配电室的电源接地需满足国家电力行业的相关规范，确保设备与地之间的电位差在安全范围内。

3.设备安装规范：高压配电室内的设备安装要按照相关规范进行，确保设备的密封性和可靠性。

4.通风规范：高压配电室内的通风设备及通风口要按照国家电力行业规范进行设计和安装，保证配电室内的空气流通和散热效果。

5.防火规范：高压配电室的材料、设备及布线要符合相应的防火规范，防止发生火灾，保障人员和设备的安全。

6.操作空间规范：高压配电室内的操作空间、工作通道要满足相关规范要求，保证操作人员的安全和便捷。

7.照明规范：高压配电室内的照明设施要满足相关规范，以提供充足、适宜的照明条件。

8.抗震规范：高压配电室的设计要符合抗震要求，确保地震时设备的安全。

综上所述，高压配电室的设计要求及规范包括安全可靠、合理布局、保护措施、环境适应、便捷操作、灵活性等方面。

设计人员应按照相关规范进行设计，确保高压配电室的正常运行和安全可靠性。

配电室设计规范和要求配电室是用于配送和控制电能的重要设施，其设计规范和要求对于电力系统的稳定运行和电力设备的安全使用至关重要。

下面是配电室设计规范和要求的相关内容：1. 配电室的位置选择配电室应位于干燥、通风良好的地方，远离易燃易爆物质，避免受到机械振动和腐蚀性气体的影响。

同时，还需要考虑容易维修和管理的因素。

2. 配电室的建筑要求配电室的建筑物应具备良好的防火性能和隔热性能，能够有效地保护电力设备和人员的安全。

建筑物的结构应稳固牢固，能够抵御自然灾害和人为破坏。

3. 配电室的通道和通道宽度为了方便设备的安装、运维和安全使用，配电室内应设置宽敞的通道。

通道的宽度应符合国家相关标准，以确保人员和设备的顺利通行。

4. 配电室的地面处理配电室的地面应采用防滑、防静电和防腐蚀的材料进行处理，以防止人员滑倒和静电引起的危险。

地面应保持干燥清洁，方便清理和疏散。

5. 配电设备的安装规范配电室内的设备应按照国家相关标准和规范进行安装，包括电缆、开关设备、继电器、接地装置等。

设备的安装位置和距离应符合安全距离的要求，以保证设备正常运行和人员的安全。

6. 配电系统的接地要求配电室的配电系统应进行良好的接地，以确保设备和人员的安全。

接地电阻应符合国家相关标准，接地线路应合理布置，不宜交叉和混杂，避免产生不良影响。

7. 配电室的灭火设备和逃生通道为了应对突发情况，配电室内应设置灭火设备，如灭火器、消防栓等。

同时，还应规划合理的逃生通道，确保人员在紧急情况下能够安全疏散。

8. 配电室的温度和湿度控制配电室的温度和湿度应控制在适宜的范围内，以保证设备的正常运行和延长设备的使用寿命。

可采用空调、通风设备等进行调节。

9. 配电室的标识和警示标志配电室内应设置清晰明确的标识和警示标志，如设备名称、电压、电流等，以便维修和救援人员快速判断和操作。

同时，还应设置安全警告标志，防止非相关人员闯入。

10. 配电室的维护和安全管理配电室的设备应定期进行检查、维护和保养，确保设备的可靠性和安全性。

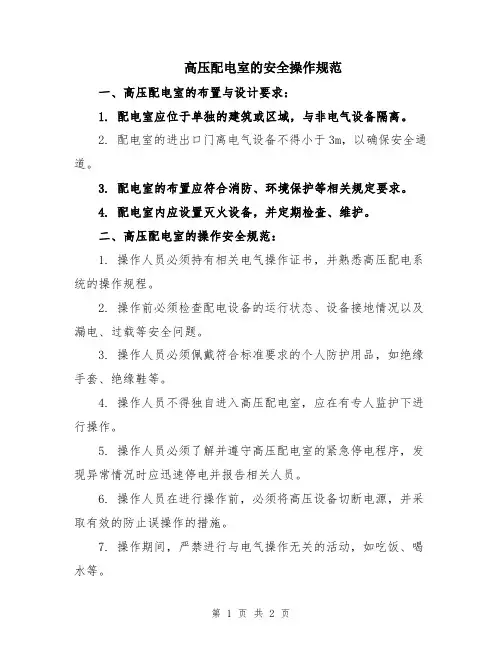

高压配电室的安全操作规范一、高压配电室的布置与设计要求：1. 配电室应位于单独的建筑或区域，与非电气设备隔离。

2. 配电室的进出口门离电气设备不得小于3m，以确保安全通道。

3. 配电室的布置应符合消防、环境保护等相关规定要求。

4. 配电室内应设置灭火设备，并定期检查、维护。

二、高压配电室的操作安全规范：1. 操作人员必须持有相关电气操作证书，并熟悉高压配电系统的操作规程。

2. 操作前必须检查配电设备的运行状态、设备接地情况以及漏电、过载等安全问题。

3. 操作人员必须佩戴符合标准要求的个人防护用品，如绝缘手套、绝缘鞋等。

4. 操作人员不得独自进入高压配电室，应在有专人监护下进行操作。

5. 操作人员必须了解并遵守高压配电室的紧急停电程序，发现异常情况时应迅速停电并报告相关人员。

6. 操作人员在进行操作前，必须将高压设备切断电源，并采取有效的防止误操作的措施。

7. 操作期间，严禁进行与电气操作无关的活动，如吃饭、喝水等。

8. 操作完毕后，必须切断高压设备的电源，恢复原状并做好记录。

三、高压配电室的定期维护与检查：1. 配电室的设备必须定期进行维护和检查，维护工作应由具备相关资质的专业人员进行。

2. 定期检查设备的接地情况、电压、电流、绝缘电阻等，确保设备运行安全可靠。

3. 定期对配电室内的绝缘材料、电缆线路等进行检测，发现问题及时更换维修。

4. 定期清理配电室内的杂物，保持设备周围的清洁环境，避免火灾和意外发生。

5. 定期对消防设备进行检查，确保其正常运行。

四、高压配电室的紧急情况处理：1. 发生火灾时，立即按照紧急停电程序切断电源，并报告消防部门。

2. 发生意外触电事故时，应尽快切断电源，并立即进行急救措施，同时报告相关部门。

3. 发现设备故障或异常时，应立即切断电源，并报告相关人员进行处理。

以上是高压配电室的安全操作规范，操作人员必须严格遵守，以确保配电室的安全运行。

配电室设计规范Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】配电室设计规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10对有关专业的要求4.10.1可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

4.10.3变压器室的通风窗，应采用非燃烧材料。

4.10.4配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。

高压配电装置设计规范1.一般要求（1）一般要求高压配电装置的上、下架结构均应结实，绝缘质量良好，符合技术规范，以防止漏电、击穿。

（2）设备选用配电装置中，高压绝缘件、电缆及其他电气设备的型号及规格均应与配电装置的配置表相一致，应满足有关规定的效率、安全性和可靠性要求。

（3）电气连接高压配电装置的电气连接应紧密，布线均匀，连接端子安全良好，无松动现象。

（4）绝缘配件高压绝缘件应具有良好的绝缘性能，并且符合质量要求。

绝缘件的布放，应均匀地围绕设备进行，以确保配电装置的整体性能。

（5）控制工作高压配电装置应设置适当的保护设备，实施良好的控制管理，以确保配电装置的安全可靠运行。

2.安全性要求（1）静电保护安装配电装置时，应按照要求正确安装静电防止装置，以保证配电装置的安全性。

（2）火灾安装配电装置时，应按有关标准的要求，增加自动灭火系统，以制止火灾的发生。

（3）安全隔离安装配电装置时，应在四面设置安全隔离，以防止事故的发生。

（4）安全监控安装配电装置时，应设置安全监控系统，以及定时检查系统，进行安全状况监测以及定时检查，以确保配电装置的安全性。

3.质量要求（1）质量标准高压配电装置的检验、维护及使用环境和条件，均应按照国家以及有关技术规范的要求来进行，以保证配电装置的质量。

（2）检查检验高压配电装置的安装完工后，应进行详细的检查检验，以确保设备的质量，安全性以及可靠性。

（3）设备维护对于高压配电装置，应定期安排维护，维护内容应包括检查仪器设备的电气、机械检查，并根据一定的时间周期，进行设备的校准及定期测试，以确保设备的有效性。

高压配电室的设计要求及规范设计规范和建筑要求：1、高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

2、变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

3、配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

4、变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

5、长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

6、控制墙体的裂缝，配电室外墙本身存在大量的窗洞、门洞、脚手架洞、预留管线洞、窗楞洞等薄弱部位，外墙防渗特别注意这些薄弱点。

7、加强墙面排水，常见的做法是对外墙面采取憎水处理措施。

例如采用有机硅乳液对外墙面进行处理，使外墙不能被水湿润，以防止由于毛细作用引起的渗漏。

扩展资料：安全规程：1、值班电工必须具备必要的电工知识，熟悉安全操作规程，熟悉供电系统和配电室各种设备的性能和操作方法。

并具备在异常情况下采取措施的能力。

2、值班电工要有高度的工作责任心，严格执行值班巡视制度，倒闸操作制度工作票制度、安全用具及消防设备管理制度和出入制度等各项制度规定。

3、允许单独巡视高压设备及担任监护人的人员，应经动力部门领导批准。

4、不论高压设备带电与否，值班人员不得单人移开或越过遮栏直行工作。

若有必移制栏时，必须有监护人在场，并符合设备不停电时的安全距离。

5．雷雨天气需要巡视室外高压设备时，应穿绝缘鞋，并不得靠近避雷器与避雷针。

6．巡视配电装置，进出高压室，必须随手将门锁好。

参考资料：百度百科--配电室。

配电室设计规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

对有关专业的要求可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

变压器室的通风窗，应采用非燃烧材料。

配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加，高度宜按不可拆卸部件最大高度加。

有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。

（2）变压器室下面有地下室。

配电室设计规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10 对有关专业的要求4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

4.10.3 变压器室的通风窗，应采用非燃烧材料。

4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。

4.10.5 有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。

各规范对配电用房的技术要求-CAL-FENGHAI.-(YICAI)-Company One1配变电所《全国民用建筑工程设计技术措施》---电气专业第13条配电室内通道应畅通无阻，不得设门槛。

第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。

第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为~,宽度不小于~，当设有可以进人的电缆夹层时，其净高不小于。

配变电所对建筑专业的要求1、配变电所各房间的耐火等级按下列要求选择：1）油浸变压器室为一级；2）非燃或难燃介质的变压器室、高压配电室（少油断路器）、高压电容器室（油浸式电容器）、控制室、值班室等不应低于二级；3）低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。

屋顶承重构件应为二级。

2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。

3、油浸变压器室的门应为向外开启甲级防火门。

4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。

5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。

6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。

7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。

8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。

9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸 m。

10、配电室长度大于7m时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过60m宜增加一个出口。

11、当配变电所设在楼上或地下室时，应设有设备运输吊装孔，其吊装孔的尺寸应能满足最大设备运输的需要。

12、油浸变压器室的内墙宜为砖墙勾缝、刷白，配变电所其他房间为抹灰刷白。

13、配变电所各房间地面宜采用高标号水泥抹面压光或水磨石地面，有通风要求的变压器室和电容器室，应采用抬高地坪的方案，变压器室的地面应设有坡向中间通风洞2%的坡度。

高压配电室的设计要求及规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于 1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10 对有关专业的要求 4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

4.10.3 变压器室的通风窗，应采用非燃烧材料。

4.10.4 配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加0.30m，高度宜按不可拆卸部件最大高度加0.30m。

电气配电室高度标准
根据国家标准《建筑设计防雷技术规范》（GB 50057-2010），电气配电室的内部净高度应满足以下要求：
1. 低压（400V及以下）电气配电室的净高度不应小于
2.5米；
2. 高压（10kV及以上）电气配电室的净高度不应小于
3.0米；
3. 在配电室内操作的地方（如操作台、操作工作区域等）的净高度不应小于2.2米。

此外，根据具体的工程设计要求和实际使用需求，电气配电室的高度也可能会有一些额外的要求。

因此，在进行电气配电室设计时，需要参考相关的国家标准和规范，并结合具体情况进行合理设计。
